1 ¿Qué es Enterprise Library Software?

Enterprise Library Software (ELS) es la solución de software que activa y gestiona el hardware de Virtual Storage Manager (VSM) y el sistema de cartuchos automático (ACS) de Oracle StorageTek.

Estas bibliotecas modulares son los componentes centrales de las cintas automatizadas, ya que convierten las operaciones de cintas manuales, que requieren mucho trabajo, en cintas automatizadas. Por ejemplo, SL8500 automatiza los montajes y desmontajes de cintas de cartuchos mediante robótica HandBot High Performance™. SL8500 brinda alta escalabilidad a corto y a largo plazo. La funcionalidad RealTime Growth™, por ejemplo, le permite agregar más ranuras, unidades y robótica para controlar mayores cargas de trabajo (entre ellas, el procesamiento de final de año) sin interrupciones. SL8500 admite cualquier combinación de unidades empresariales y de gama media de Oracle, lo que significa que SL8500 es ideal para la consolidación de una gran cantidad de bibliotecas pequeñas en un sistema de alto rendimiento. SL8500 admite las unidades de cinta de última generación de Oracle, T9840D centrado en el acceso y T10000C centrado en la capacidad, lo que también ofrece la posibilidad de cifrar datos de misión crítica.

Virtual Storage Manager (VSM) es la solución de almacenamiento virtual de Oracle StorageTek para enfrentar el problema del uso ineficaz de transportes y medios de cintas. VSM soluciona este problema gracias a que almacena volúmenes de cintas virtuales (VTV) en un buffer de disco conocido como subsistema de almacenamiento de cinta virtual (VTSS, Virtual Tape Storage Subsystem) Luego, VSM migra (y apila) los VTV a volúmenes de cintas automatizadas reales denominados cartuchos de varios volúmenes (MVC) que se montan en unidades de cinta reales (RTD). Cuando el host los necesita, si los volúmenes de cintas migrados no residen en el VTSS, se recuperan automáticamente al VTSS. El VTSS y los VTV permiten optimizar el tiempo de acceso, el rendimiento y el uso de transportes y medios físicos. VSM consta de un sistema de control de cinta virtual (VTCS), que es el software de host de MVS, las partes de ELS que admiten VTCS y el VTSS.

En las siguientes secciones, se analizan los componentes de software de ELS.

Software básico de ELS

El software básico de ELS está formado por el componente de software de host (HSC), el componente de gestión de almacenamiento (SMC) el servidor HTTP y el software de control de cintas virtuales (VTCS), como se muestra en Figura 1-1.

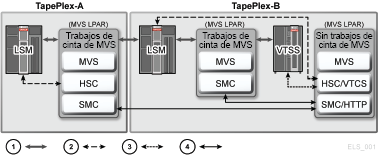

Figura 1-1 Software básico de ELS

1. Datos de usuario

2. Comandos de ACS

3. Comandos de VTSS

4. Comunicación de ELS entre sistemas (TCP/IP)

HSC

HSC hace lo siguiente:

• Mantiene el conjunto de datos de control (CDS), que contiene información sobre las unidades físicas y virtuales y los medios correspondientes en un TapePlex.

• Recibe consultas de SMC de montajes, desmontajes, intercambios y solicitudes, y las envía a la LMU, la cual ejecuta de manera automática estas operaciones.

• Gestiona los sistemas de cartuchos automáticos (ACS) y los LSM que componen los ACS.

• Controla los estados de error, como los cartuchos perdidos.

Servidor HTTP y SMC

SMC es la interfaz entre los sistemas operativos z/OS de IBM y HSC y MVS/CSC. SMC es un componente requerido de ELS, el cual debe residir en cada host de MVS que obtiene acceso a cintas automáticas reales y/o cintas virtuales de VSM. SMC de ejecuta en sistemas JES2 y JES3 y hace lo siguiente:

• Influencia la asignación de dispositivos de cinta (reales y virtuales).

• Intercepta la gestión de cintas y los mensajes de intercambio, montaje y desmontaje del sistema operativo, y crea una solicitud para estas funciones y deriva la solicitud a HSC o a MVS/CSC.

• Coordina las solicitudes entre múltiples sistemas TapePlex. Estas solicitudes pueden corresponder a montajes, desmontajes, intercambios y consultas (configuración, búsqueda de volúmenes).

  Un TapePlex es una única configuración de hardware, generalmente representada por un solo conjunto de datos de control (CDS) de HSC.

  Un TapePlex puede contener varios ACS y subsistemas de almacenamiento de cinta virtual (VTSS).

SMC puede comunicarse con cualquier cantidad de sistemas TapePlex, mediante funciones de espacio de direcciones múltiples que permiten la comunicación con HSC o MVS/CSC que se ejecutan en el mismo host y TCP/IP que permiten la comunicación con sistemas HSC que se ejecutan en otros hosts.

El servidor HTTP de SMC es un componente de SMC que gestiona las transacciones entrantes de TCP/IP que provienen de un cliente SMC remoto. El inicio y la detención del componente HTTP se controlan mediante un comando de SMC. Normalmente, el componente HTTP se inicia solamente en el host en el que se ejecuta HSC. Para obtener más información, consulte Configuración y gestión de SMC.

VTCS

VTCS, que funciona como una extensión de HSC/SMC, hace lo siguiente:

• Influencia la asignación de unidades de cinta virtuales (VTD)

• Gestiona el uso de VTV

• Gestiona la migración y la recuperación de volúmenes virtuales

• Gestiona el uso de los transportes y medios de cintas reales que utiliza VSM.

CDRT

La función de prueba concurrente de recuperación ante desastres (CDRT) está integrada en ELS y puede ayudar a los clientes a demostrar su plan de continuidad empresarial (recuperación ante desastres) para cumplir con los requisitos normativos, de seguro y de auditoría, ya que:

• Permite el uso compartido del hardware de ACS y VSM entre un sitio de recuperación ante desastres y un sitio de producción simultáneamente sin que se requiera la compra de hardware adicional de ACS o VSM.

• Separa una porción definida por el cliente del hardware de ACS y las agrupaciones de volúmenes de cintas existentes durante el período de la prueba de recuperación ante desastres, a fin de permitir el uso simultáneo del hardware de ACS.

• Admite una prueba paralela de las aplicaciones del cliente que se ejecutan de manera simultánea desde un sitio de recuperación ante desastres que comparte datos de producción en el hardware separado de ACS y/o VSM mientras, al mismo tiempo, ejecuta procesamiento de producción utilizando datos de producción.

• Permite combinar fácilmente el hardware separado para uso nuevamente en la producción tras la finalización de la prueba de recuperación ante desastres, sin interrupciones del procesamiento normal de producción.

Software de LCM

En Figura 1-2, se muestran LCM y su interacción con el software de mainframe de ELS.

Nota:

LCM se distribuye con el paquete de software de ELS, pero es un software opcional que requiere una licencia independiente de los demás componentes de ELS.

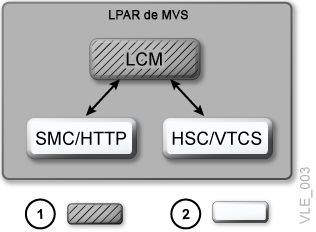

Figura 1-2 LCM y el software de mainframe de ELS

1. LCM

2. Software de mainframe de ELS

Para ayudar a gestionar sus sistemas ACS y VSM, Library Content Manager (LCM) le permite gestionar con eficiencia sus contenidos de ACS y sus recursos de VSM (MVC y VTV) y, asimismo, le permite realizar operaciones selectas de VSM (por ejemplo, migración y recuperación).

En la versión 7.0 de ELS, y posteriores, LCM también es la interfaz de gestión para la función de almacenamiento fuera del sitio, una solución de recuperación ante desastres (DR) que le permite almacenar MVC fuera del sitio, almacenar volúmenes para retención a largo plazo y gestionar volúmenes de planta.

Software de mainframe adicional de ELS

El software de mainframe adicional de ELS está compuesto por LibraryStation y MVS/CSC, como se muestra en Figura 1-3.

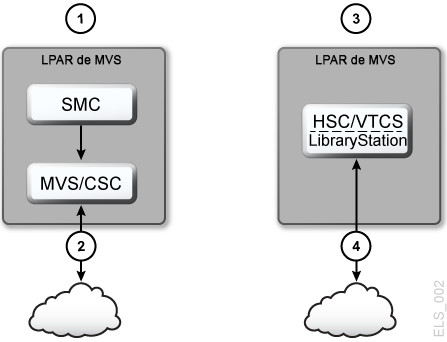

Figura 1-3 Software de mainframe adicional de ELS

1. Uso de ACSLS como servidor

2. A ACSLS

3. Uso de LibraryStation como servidor

4. Desde un cliente abierto

MVS/CSC y LibraryStation

MVS/CSC y LibraryStation se incluyen en el paquete de los medios de distribución de ELS, pero no forman parte de la solución ELS ni se incluyen en ELS FMID. MVS/CSC se requiere cuando los recursos de la biblioteca se gestionan mediante ACSLS. LibraryStation se requiere cuando se utilizan clientes no correspondientes a MVS y HSC.
