E Visión general de TCP/IP dual

TCP/IP dual proporciona dos conexiones entre el host y la biblioteca mediante el puerto principal 2B y el puerto secundario 2A de la tarjeta HBC/HBCR. Si la conexión del host principal falla, la biblioteca utiliza la conexión secundaria automáticamente.

Consulte también

Requisitos mínimos para TCP/IP dual

  • ACSLS 7.1 con PUT0701 para Solaris o AIX. Oracle recomienda ACSLS 8.1 o superior.

  • NCS 6.2 con los siguientes PTF para HSC/MVS/VM: SOS620 L1H168G, SMS620 L1H168F y MSP: MSP PTF LF620DL

  • Todos los puertos del conmutador o el enrutador deben estar configurados para negociar automáticamente. Los puertos de SL8500 están configurados para negociar automáticamente por defecto y admitir velocidades de 10/100 Mbps.

  • Archivo de activación de hardware (consulte el Capítulo 3, Activación de opciones adicionales).

Uso de una red compartida

Nota:

Oracle recomienda una red privada para obtener un máximo rendimiento, un mínimo conflicto de recursos y una seguridad superior.

Si debe usar una red compartida:

  • Conecte directamente la biblioteca a un conmutador o enrutador que filtre el tráfico (de difusión) no dirigido.

  • Colocar la biblioteca en su propia subred. Esto puede proteger la biblioteca y evitar que reciba mensajes de difusión.

  • Use un conmutador o enrutador gestionado para:

    • Definir prioridades en puertos para otorgar una mayor prioridad al host y la biblioteca.

    • Proporcionar ancho de banda dedicado entre el host y la biblioteca.

    • Crear una red de área local virtual (VLAN) entre el host y la biblioteca.

  • Usar una red privada virtual (VPN) para aislar el tráfico de host a biblioteca de otras interferencias, como difusiones irrelevantes.

Problemas de difusión de red en una red compartida

Las difusiones enviadas a todos los nodos de red pueden dirigirse a la biblioteca. La biblioteca no puede procesar eficazmente las solicitudes mientras recibe estas difusiones irrelevantes. Como resultado, es posible que el host pierda la conexión con la biblioteca.

El tráfico de red pesado también puede superar la capacidad del controlador Ethernet en la tarjeta HBC/HBCR. Como resultado, el controlador se restablece continuamente.

Saturaciones de ARP en una red compartida

El procesador de SL8500 puede verse superado por saturaciones de difusiones del protocolo de resolución de direcciones (ARP). Debe conectar la biblioteca detrás de un conmutador o enrutador.

Configuración de TCP/IP dual

Nota:

Antes de configurar TCP/IP dual, reúna información sobre la red, el enrutamiento y las direcciones IP del administrador o utilice el comando network ip adecuado.

Configuración de la biblioteca para TCP/IP dual

Utilice el comando route para gestionar las tablas de enrutamiento. Defina las rutas para los puertos 2A y 2B a los hosts.

  1. Mediante la CLI, coloque ambos puertos fuera de línea:

    SL8500> network ip link set dev 2A down
    SL8500> network ip link set dev 2B down

  2. Agregue las nuevas direcciones IP y máscaras de subred para ambos puertos:

    SL8500> network ip address add IP_address/netmask dev 2A
    SL8500> network ip address add IP_address/netmask dev 2B

  3. Para activar el cambio, coloque ambos puertos en línea:

    SL8500> network ip link set dev 2A up
    SL8500> network ip link set dev 2B up

  4. Escriba la configuración del enrutamiento de red para cada puerto:

    • Para varios hosts, agregue la dirección IP y la máscara de red de cada host:

      SL8500> network ip route add IP_address/netmask dev 2A
      SL8500> network ip route add IP_address/netmask dev 2B

    • Para un solo host, no se necesita ningún valor de máscara de red:

      SL8500> network ip policy route add host_IP_address dev 2A
      SL8500> network ip policy route add host_IP_address via gateway_IP_address dev 2A
      SL8500> network ip policy enable 2A |2B
      SL8500> network ip policy status

  5. Verifique la configuración.

    SL8500> network ip address show
    SL8500> network ip route show
    SL8500> network ip policy route show dev 2A |2B

  6. Compruebe que la fecha y la hora sean exactas.

    SL8500> time
    time print
    time HH: MM
    time HH:MM:SS

  7. Pruebe la configuración para garantizar que pueda acceder a la biblioteca por medio de ambos puertos.

Configuración de un host ACSLS para TCP/IP dual

Para el servidor ACSLS, debe utilizar el comando acsss_config o la utilidad de configuración dinámica config para configurar dos interfaces de red en dos subredes separadas. Utilice el comando route para definir las dos rutas en el servidor ACSLS. Una segunda conexión física mejora la fiabilidad.

  1. Consulte la documentación de ACSLS para actualizar las tablas de enrutamiento del servidor ACSLS. Si hay una única interfaz de red en el servidor ACSLS, no es necesario un enrutamiento especial en el host.

  2. Mediante el uso del símbolo del sistema UNIX en el servidor ACSLS, use el comando Dynamic Config para agregar una conexión de puerto a SL8500.

    1. Asegúrese de que el ACS esté modo en línea o de diagnóstico para ACSLS.

    2. Use config port acs_id para agregar un puerto.

    3. Si aún no está en línea, conecte el ACS a ACSLS.

  3. Para eliminar o reemplazar una dirección IP existente con un puerto diferente:

    1. Apague ACSLS ejecutando kill.acsss (para la versión 7.3 o anteriores) o acsss disable (para la versión 8.0 o posteriores).

    2. Configure los puertos nuevos ejecutando acsss_config.

    3. Vuelva a colocar ACSLS en línea ejecutando rc.acsss (para la versión 7.3 o anteriores) o acsss enable (para la versión 8.0 o posteriores).

Para obtener más información, consulte la Guía del administrador de ACSLS.

Configuración de un host ELS para TCP/IP dual

  1. Consulte la documentación de ELS para actualizar las tablas de enrutamiento del mainframe de IBM. Si hay una única interfaz de red en el mainframe de IBM, no es necesario un enrutamiento especial en el host.

  2. En la consola de mainframe de IBM o PARMLIB, utilice la instrucción de control LMUPATH para definir conexiones LMU de red.

  3. Especifique un segundo parámetro LMUADDR para definir los TCP/IP duales. ELS determina automáticamente si la conexión es TCP/IP dual o LMU dual.

  4. Desconecte el ACS, ejecute el comando LMUPDEF y conecte el ACS nuevamente para utilizar la instrucción LMUPATH revisada que incluye la segunda conexión.

Para obtener más información, consulte la documentación de ELS.

Ejemplos de configuración de TCP/IP dual

Ejemplo de TCP/IP dual para ACSLS y subredes compartidas

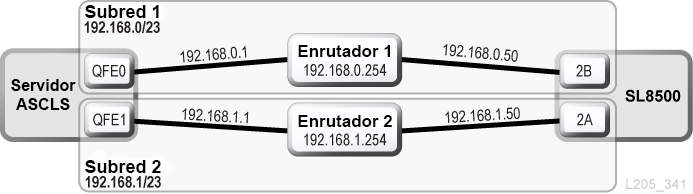

En este ejemplo, el servidor ACSLS y la biblioteca comparten dos subredes separadas. SL8500 utiliza una relación de uno o uno con las interfaces de red en el servidor ACSLS. La tarjeta de interfaz de red en la subred 192.168.0/23 se conecta al puerto 2B y la tarjeta de interfaz de red en la subred 192.168.1/23 se conecta al puerto 2A.

Enrutamiento

Se puede forzar una relación con los comandos route de UNIX. Para obtener más información, consulte la Guía del administrador de ACSLS.

Figura E-1 TCP/IP dual para ACSLS con subredes compartidas

TCP/IP dual para ACSLS con subredes compartidas

Ejemplo de TCP/IP dual para ACSLS por medio de una red pública

En este ejemplo, el servidor ACSLS contiene dos interfaces de red que residen en dos subredes separadas. Ambas interfaces pasan por una red pública hasta dos subredes diferentes antes de conectarse a la biblioteca SL8500. En esta configuración, se usan los mismos comandos que en el primer ejemplo.

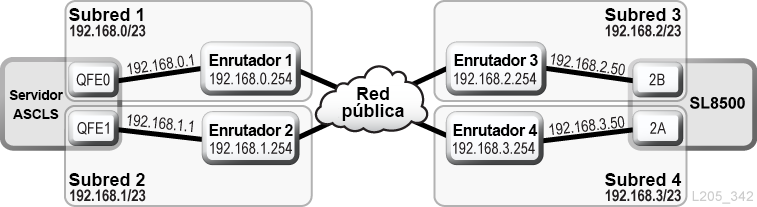

Figura E-2 TCP/IP dual de ACSLS

TCP/IP dual para ACSLS por medio de una red pública

Ejemplo de TCP/IP dual para ACSLS de alta disponibilidad

A continuación, se presenta un ejemplo de un entorno de ACSLS de alta disponibilidad (HA) que requiere TCP/IP dual. El objetivo de un entorno de HA es tener dos servidores ACSLS, uno activo y uno en espera. En esta configuración, dos servidores ACSLS conectan seis interfaces de red (tres en cada servidor) a dos subredes separadas. Una tercera subred conecta los dos servidores ACSLS por medio de una red pública.

Para obtener más información de ACSLS HA y TCP/IP dual, consulte la Guía del administrador de ACSLS.

Enrutamiento

Cuando usa ACSLS HA, debe separar las interfaces de red de SL8500 en dos subredes diferentes. Los dos servidores ACSLS distintos usan interfaces de red diferentes, por lo que se deben agregar entradas de enrutamiento personalizadas para ambos servidores ACSLS HA. Agregue las direcciones IP para ambos servidores a la configuración de SL8500.

Tablas de enrutamiento

Agregue entradas personalizadas a las tablas de enrutamiento en el servidor ACSLS. No obstante, las entradas personalizadas de la tabla de enrutamiento se perderán después de reiniciar el servidor ACSLS. A fin de mantener las entradas personalizadas de la tabla de enrutamiento, cree secuencias de comandos para agregar rutas personalizadas. Ubique las secuencias de comandos en la estructura de directorio rc para que se ejecuten de manera automática al inicio.

Para obtener más información, consulte la Guía del administrador de ACSLS.

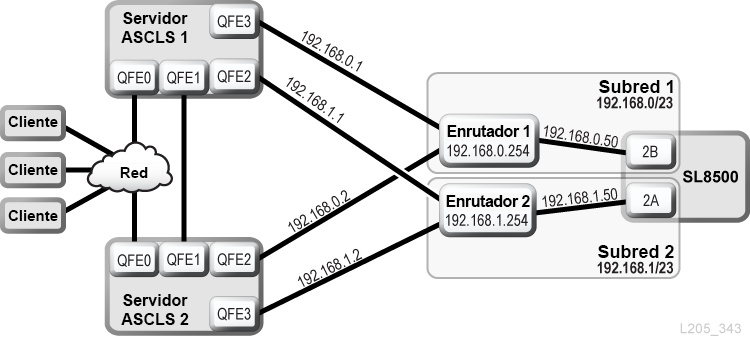

Figura E-3 TCP/IP dual de alta disponibilidad para ACSLS

ACSLS HA con TCP/IP dual

Ejemplo de ELS/HSC y TCP/IP dual

En el siguiente ejemplo, se muestra una configuración preferida para sistemas mainframe que usan TCP/IP dual. El host mainframe contiene dos interfaces de red que residen en dos subredes separadas. Cada conexión viaja por una red pública y, luego, se conecta a dos subredes diferentes antes de llegar a la biblioteca SL8500.

Para obtener más información, consulte la documentación de ELS.

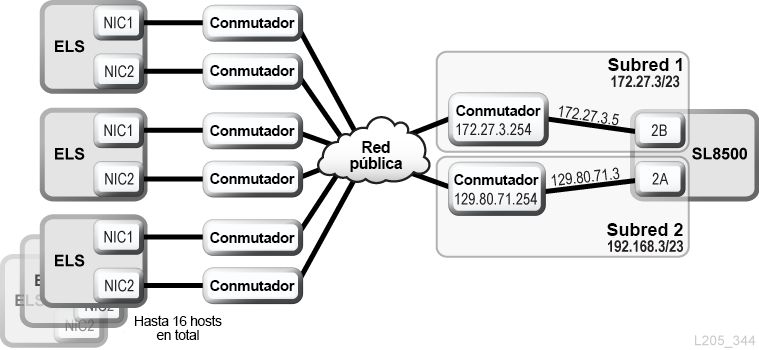

Figura E-4 TCP/IP dual para ELS/HSC

TCP/IP dual para ELS/HSC
