F Visión general de TCP/IP múltiple

TCP/IP múltiple permite a los hosts conectar varias bibliotecas en un complejo. Si falla la conexión de una biblioteca en un complejo, el host puede comunicarse por medio de otras bibliotecas del complejo. Los hosts ACSLS admiten hasta 15 conexiones, y los hosts ELS admiten hasta 32 conexiones.

Consulte también:

Requisitos mínimos de TCP/IP múltiple

  • Un complejo de bibliotecas.

  • Versión de firmware de SL8500 FRS_3.97 y SLC versión 3.38.

  • ACSLS 7.1 o 7.1.1 con PUT0701 (HA 2.0 también requiere PTF 6514766). Se requiere ACSLS 8.1 o superior para admitir 15 conexiones de biblioteca.

  • ELS versión 7.0 con PTF L1H168H, o ELS versión 7.1 con PTF L1H168I

  • Archivo de activación de hardware (consulte el Capítulo 3, Activación de opciones adicionales).

Recomendaciones de configuración

  • Siempre utilice varias subredes para lograr redundancia.

  • Para las conexiones únicas entre el servidor ACSLS y cada SL8500 del complejo, no se requieren tablas de enrutamiento.

  • Para una biblioteca con TCP/IP dual y múltiple, use la CLI a fin de configurar el enrutamiento para el puerto 2A. Asegúrese de que los puertos 2A y 2B estén en dominios de difusión separados.

  • Para ELS, use la sentencia de control LMUPATH para definir varios parámetros de LMUADDR. Los parámetros son las direcciones IP para las conexiones de TCP/IP múltiple.

    En el siguiente ejemplo, el host está conectado con cuatro bibliotecas 8500.

    LMUPATH ACS(00)LMUADDR(123.456.789.012,123.456.789,
    013,123.456.789.014,123.456.789.015)


Ejemplos de configuración de TCP/IP múltiple

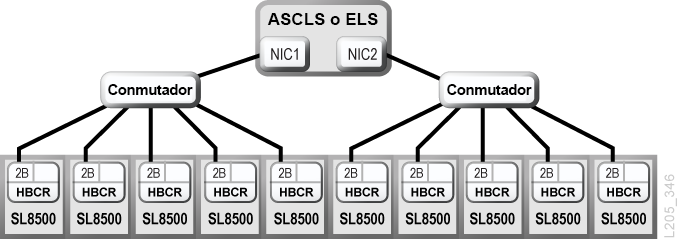

Figura F-1 Las conexiones de TCP/IP múltiple con un complejo de bibliotecas

El texto adyacente describe Figura F-1 .

Figura F-2 Las conexiones de TCP/IP doble y múltiple con un complejo de bibliotecas

El texto adyacente describe Figura F-2 .

Para obtener más información, consulte Visión general de TCP/IP dual.
