C 라이브러리 주소 지정 참조

주:

왼쪽 및 오른쪽은 달리 지정하지 않는 한 CAP 측(전면)에서 라이브러리를 볼 때를 나타냅니다.

SLC를 사용하여 HLI 및 라이브러리 형식 간 슬롯 주소 변환

SLC를 통해 ACSLS 및 ELS에서 사용하는 내부 라이브러리 주소(라이브러리, 레일, 열, 면, 행) 및 HLI 주소(LSM, 패널, 행, 열) 간을 변환할 수 있습니다.

  1. SLC에서 Tools > Diagnostics를 선택합니다. 장치 트리에서 Library를 선택합니다.

  2. Search 탭을 누릅니다.

  3. Location을 선택합니다.

  4. 드롭다운 목록에서 검색 조건을 선택하고 주소를 입력합니다(와일드카드는 사용할 수 없음).

  5. Requester 드롭다운 목록에서 HLI 주소를 입력한 경우 hli0을 선택하고 내부 라이브러리 주소를 입력한 경우 default를 선택합니다.

  6. Search를 누릅니다.

  7. HLI 주소를 입력한 경우 내부 라이브러리 주소가 검색 결과의 Address 열에 표시됩니다. 내부 라이브러리 주소를 입력한 경우 . . .를 눌러 HLI 주소를 볼 수 있습니다.

주소 지정 체계 비교

  • 내부 라이브러리 주소 지정 체계(라이브러리, 레일, 열, 면, 행) — 펌웨어 및 내부 통신에서 라이브러리 내 모든 장치 및 위치를 나타내는 데 사용됩니다.

    • 1에서 시작하고 음수를 사용합니다.

    • 열은 라이브러리의 수평 위치를 나타냅니다.

    • 외벽 행은 1부터 13까지, 내벽 행은 1부터 14까지 번호가 지정됩니다.

  • HLI-PRC 주소 지정 체계(LSM, 패널, 행 및 열) — ACSLS, ELS 등의 HLI 클라이언트에서 라이브러리 위치 및 구성 요소를 나타내는 데 사용됩니다.

    • 0부터 시작하고 양수만 사용됩니다.

    • 열은 라이브러리의 왼쪽 또는 오른쪽을 나타냅니다.

    • 외벽 행은 0부터 12까지, 내벽 행은 13부터 26까지 번호가 지정됩니다.

  • 테이프 드라이브에 대한 물리적 하드웨어 번호 지정 — HBC 카드에서 지정한 드라이브 슬롯 위치를 나타냅니다.

그림 C-1 내부 라이브러리 및 HLI-PRC 주소 지정(라이브러리 상단 보기)

주변 텍스트에서 그림 C-1 에 관해 설명합니다.

주소 지정에 사용되는 구조 요소 이해

  • 라이브러리의 각 면(왼쪽/오른쪽)에는 내벽 및 외벽이 있습니다.

표준 배열

  • 내벽의 14슬롯 배열

  • 외벽의 13슬롯 배열

특수 배열

  • 전달 포트 위의 8슬롯 배열

  • 서비스 안전 도어용 중지 브래킷 아래의 8슬롯 배열

  • 엘리베이터 및 전달 포트의 4슬롯 배열

  • 각 레일 끝의 3슬롯 배열

  • 대량 CAP 매거진의 12슬롯 배열

레일(LSM)

각 라이브러리에는 로봇 기술 레일이 4개 있습니다. HLI 주소 지정의 경우 이러한 각 레일에 LSM(라이브러리 스토리지 모듈)이 고려되어 있습니다.

열(패널)

열(HLI-PRC 주소 지정의 패널에 해당)은 라이브러리의 구성 요소에 대한 수평 위치를 가리킵니다(스프레드시트의 열과 비슷함). 특수한 열은 다음과 같습니다.

  • 내벽이 없기 때문에 모서리가 포함됩니다.

  • 상단의 슬롯 6개는 PTP로 인해 액세스할 수 없기 때문에 전달 포트가 포함됩니다.

  • 포트 아래 있는 상단 카트리지 슬롯은 중복 로봇 기술 드롭오프 슬롯으로 예약되어 있기 때문에 전달 포트 패널이 포함됩니다(각 레일에 2개, 각 면에 1개).

내부 라이브러리 주소 지정 체계

내부 라이브러리 주소 지정 개요

내부 라이브러리 주소 지정에서는 라이브러리, 레일, 열, 면, 행(L,R,C,S,W)을 사용하여 위치를 지정합니다.

  • 라이브러리 — 라이브러리 컴플렉스 내의 라이브러리 개수입니다(단일 라이브러리의 경우 항상 1개).

  • 레일 — 위에서 아래로 1부터 4까지 번호를 매긴 로봇 기술 레일입니다.

  • — 장치 또는 슬롯의 수평 위치입니다. 열 번호 지정은 드라이브 베이 중심에서 시작되고 라이브러리의 전면을 향해 이동함에 따라 오른쪽으로 +1 또는 왼쪽으로 -1 증분됩니다.

    • +1은 드라이브 베이 중앙의 바로 오른쪽입니다.

    • -1은 드라이브 베이 중앙의 바로 왼쪽입니다.

    • 테이프 카트리지를 포함하는 첫번째 열은 +3 및 -3입니다.

  • 측면 — 내벽 및 외벽, 왼쪽 또는 오른쪽 로봇, 왼쪽 또는 오른쪽 회전식 CAP를 나타냅니다.

    • 외벽 =1, 내벽 =2

    • 왼쪽 로봇 = 1, 오른쪽 로봇 = 2(측면이 항상 1인 비중복 로봇 기술)

    • 오른쪽 회전식 CAP =1, 왼쪽 회전식 CAP =2(측면이 항상 1인 대량 CAP)

  • 행 — 장치 또는 슬롯의 수직 위치입니다. 행은 위(1)에서 아래(외벽은 13, 내벽은 14)로 연속적으로 번호가 지정됩니다.

CAP, 엘리베이터, PTP, 로봇과 같은 구성 요소는 고유한 주소 지정 규칙을 갖습니다.

  • 값 0은 주소가 장치의 슬롯이 아닌 장치를 가리키고 있음을 나타냅니다.

  • 측면 값은 내벽/외벽과 직접적인 관련성이 없을 수 있습니다.

  • 엘리베이터 및 CAP의 값은 라이브러리의 스토리지 확장 모듈 수에 따라 다릅니다.

드라이브 내부 라이브러리 주소 지정

드라이브에는 항상 -2와 2 사이의 열 값, 측면 값 1, 1과 4 사이의 행 값이 있습니다.

그림 C-2 테이프 드라이브 내부 라이브러리 주소 지정(라이브러리 전면에서 봤을 때)

주변 텍스트에서 그림 C-2 에 관해 설명합니다.

회전식 CAP 내부 주소 지정

  • 레일:

    • 장치 번호를 지정할 때 레일 값은 2이고 행 값은 0입니다.

    • 특정 슬롯 번호를 지정할 때 레일은 CAP 매거진에 인접한 레일을 가리키고(값 2-4) 행은 CAP 매거진의 슬롯입니다(값 1-13).

  • : 열 값은 고객 액세스 가능 열 수에 3을 더한 값입니다. SEM이 없는 라이브러리에는 고객 액세스 가능 열이 11개 있으므로 CAP 열 값은 14입니다.

  • 측면:

    • 오른쪽 CAP = 측면 값 1

    • 왼쪽 CAP = 측면 값 2

펌웨어 주소 1, 3, 22, 10: 라이브러리 값은 1입니다. 레일은 상단에서 세번째에 있습니다(3). 라이브러리에는 SEM 한 개(19 고객 액세스 가능 열 + 3 = 22)가 포함되어 있습니다. CAP은 왼쪽 면(2)에 있습니다. 슬롯은 CAP 매거진의 10번째에 있습니다.

대량 CAP 내부 주소 지정

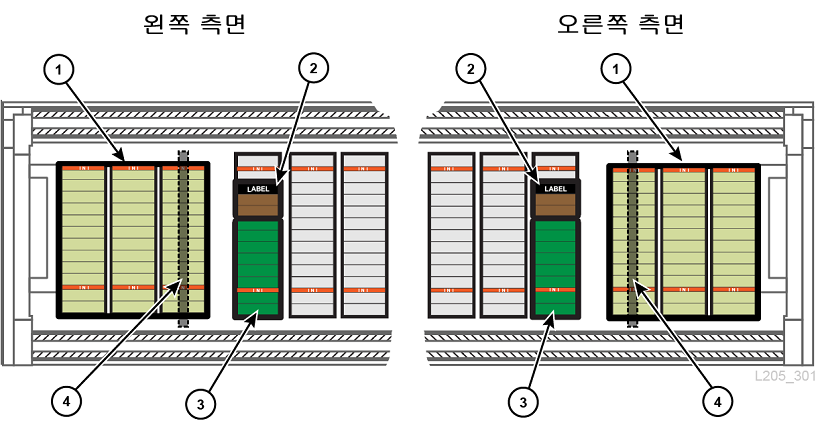

그림 C-3 대량 CAP 슬롯 배열

주변 텍스트에서 그림 C-3 에 관해 설명합니다.

그림 범례

  1. 대량 CAP 배열(각 12슬롯)

  2. 3팩 배열

  3. 예약된 시스템 셀

  4. 서비스 안전 도어

대량 CAP 주소 지정:

  • 레일: CAP에 인접한 레일 번호(1-4)입니다.

  • : 장치 번호를 지정할 때 행 값은 0입니다. 특정 슬롯의 번호를 지정할 때 행 값은 CAP 매거진의 슬롯입니다(1-12).

  • : CAP 매거진은 라이브러리의 마지막 열 3개를 차지합니다. 라이브러리에 SEM 하나가 있을 경우 19개의 고객 액세스 가능 열이 제공됩니다. 따라서 CAP 매거진은 20, 21, 22열에 있게 됩니다.

  • 측면: 항상 값 1입니다.

펌웨어 주소 1, 3, 22, 10: 라이브러리 값은 1입니다. 레일은 상단에서 세번째에 있습니다(3). 라이브러리에는 SEM 한 개가 포함되어 있습니다. 고객 액세스 가능 열이 19개이므로 열 22는 가장 바깥쪽에 있는 열입니다. CAP은 왼쪽 면(2)에 있습니다. 슬롯은 CAP 매거진의 10번째에 있습니다.

PTP 내부 주소 지정

  • 레일: 값(1~4)은 PTP에 인접한 레일을 가리킵니다.

  • : 오른쪽 PTP = 열 값 +6, 왼쪽 PTP = 열 값 -6입니다.

  • 측면: PTP는 외벽에 있으므로 측면 값은 항상 1입니다.

  • :

    • 장치 번호를 지정할 때 행은 0입니다.

    • 특정 슬롯 번호를 지정할 때 행은 PTP의 슬롯입니다(1 또는 2).

펌웨어 주소 1, 2, -6, 1, 0: 라이브러리 값은 1입니다. PTP는 맨위에서 두번째 레일입니다(2). 왼쪽(열 -6), 외벽(측면 1)에 있으며 주소는 장치(0)를 가리킵니다.

엘리베이터 내부 주소 지정

  • 레일: 엘리베이터는 특정 레일에 해당하지 않으므로 값은 항상 0입니다.

  • : 고객 액세스 가능 열 수에 2를 더합니다. SEM이 없는 라이브러리에는 고객 액세스 가능 열이 11개 있으므로 엘리베이터 열 값은 13입니다.

  • 측면: 엘리베이터는 내벽에 있으므로 값은 항상 2입니다.

  • :

    • 장치 번호를 지정할 때 행은 0입니다.

    • 특정 슬롯 번호를 지정할 때 행은 엘리베이터의 슬롯입니다(1-4).

펌웨어 주소 1, 0, 21, 2, 4: 라이브러리 값은 1입니다. 엘리베이터는 모든 레일(0)에 걸쳐 있습니다. 라이브러리에는 SEM 한 개(19 고객 액세스 가능 열 + 2 = 21)가 포함되어 있습니다. 엘리베이터는 내벽(측면 2)에 있으며 주소는 엘리베이터의 네번째 슬롯을 가리킵니다.

로봇 내부 주소 지정

  • 레일: 값(1-4)은 로봇이 있는 레일을 나타냅니다.

  • : 값은 항상 0입니다.

  • 측면:

    • 로봇이 레일당 하나만 있는 경우 값은 항상 1입니다.

    • 중복 로봇 기술의 경우 왼쪽 로봇은 1이고 오른쪽 로봇은 2입니다.

  • :

    • 장치 번호를 지정할 때 행은 0입니다.

    • 특정 슬롯 번호를 지정할 때 행은 슬롯 값입니다(1).

펌웨어 주소 1, 0, 2, 0: 라이브러리 값은 1입니다. 로봇은 상단 레일(1)에 있습니다. 로봇은 모든 열(0)에 걸쳐 있습니다. 중복 로봇 기술 시스템(2)의 오른쪽 로봇이며 주소는 장치(0)를 나타냅니다.

HLI-PRC 주소 지정 체계

HLI-PRC 주소 지정 체계 개요

HLI-PRC 주소 지정은 0부터 시작하며 양수만 사용하고 LSM, 패널, 행 및 열과 같은 매개변수 4개가 있습니다.

  • LSM: 각 레일은 별도의 LSM(라이브러리 스토리지 모듈)으로 간주됩니다. LSM은 위에서 아래로 0부터 3까지 번호가 지정됩니다.

    컴플렉스의 라이브러리는 LSM으로 식별됩니다(라이브러리 컴플렉스 HLI 번호 지정 참조).

  • 패널: 라이브러리에서 수평 위치를 나타냅니다. 패널은 라이브러리 너비에 걸쳐서 각 LSM에 대해 양쪽(왼쪽, 오른쪽)과 양벽(내벽, 외벽)을 포함합니다. 패널 0 = CAP. 패널 1 = 드라이브. 패널 2~n = 스토리지 슬롯

    테이블 C-1 다양한 라이브러리 구성에 대한 패널 번호 지정

    구성
    패널 번호 지정

    기본 라이브러리

    RIM

    CIM




    2 - 7

    8 - 10



    확장 모듈 1개

    RIM

    SEM

    CIM




    2 - 7

    8 - 15

    16 - 18



    확장 모듈 2개

    RIM

    SEM

    SEM

    CIM




    2 - 7

    8 -15

    16 - 23

    24 - 26



    확장 모듈 5개

    RIM

    SEM

    SEM

    SEM

    SEM

    SEM

    CIM



    2 - 7

    8 -15

    16 - 23

    24 - 31

    32 - 39

    40 - 47

    48 - 50


  • : 테이프 카트리지의 수직 위치를 나타내며, 위에서 아래로 연속하는 번호를 매깁니다. 외벽 = 0~12. 내벽 = 13~26.

  • : (전면에서 봤을 때) 라이브러리의 왼쪽 또는 오른쪽을 나타냅니다. 왼쪽 = 0. 오른쪽 = 1.

라이브러리 컴플렉스 HLI 번호 지정

라이브러리 컴플렉스에서 각 추가 라이브러리마다 LSM 번호가 순차적으로 증가합니다. LSM 번호 지정은 최대 10개의 라이브러리에 대해 다음 패턴이 지속됩니다.

  • 라이브러리 1: LSM 0 - 3

  • 라이브러리 2: LSM 4 - 7

  • 라이브러리 3: LSM 8 - 11

추가 라이브러리를 컴플렉스에 추가할 때 오른쪽에서 왼쪽으로 추가해야 합니다(라이브러리의 CAP 측면에서 본 경우). 왼쪽에서 오른쪽으로 확장하면 LSM의 번호가 다시 지정되어 호스트를 재구성해야 합니다.

그림 C-4 전달 포트 계획의 예

주변 텍스트에서 그림 C-4 에 관해 설명합니다.
  1. 왼쪽에 추가된 라이브러리를 사용하는 권장되는 방법이며 LSM 번호 지정을 순차적으로 증가합니다.

  2. 중단형 방법은 LSM 번호 지정을 재구성해야 합니다.

  3. 새 라이브러리

  4. 전달 포트로 기존 라이브러리 연결

드라이브 HLI-PRC 주소 지정

드라이브의 경우 패널 값은 항상 1입니다. 열 값은 항상 0이고 행 값은 0과 15 사이입니다.

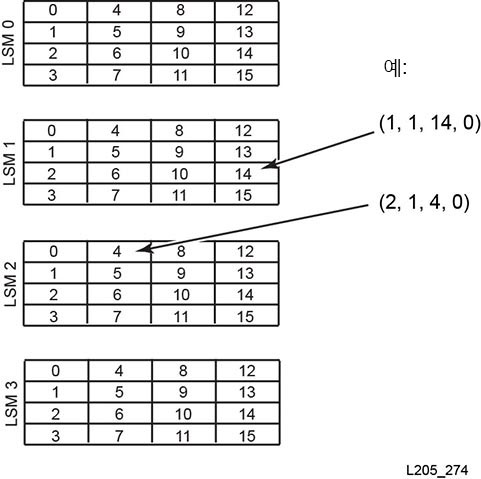

그림 C-5 테이프 드라이브 HLI-PRC 주소 지정(라이브러리 전면에서 봤을 때)

주변 텍스트에서 그림 C-5 에 관해 설명합니다.

테이프 드라이브에 대한 물리적 하드웨어 번호 지정

HBC 카드는 1에서 64까지 물리적 하드웨어 번호를 지정합니다.

그림 C-6 테이프 드라이브의 물리적 하드웨어 번호 지정(라이브러리 후면에서 봤을 때)

주변 텍스트에서 그림 C-6 에 관해 설명합니다.

그림 C-7 테이프 드라이브 번호 지정 비교(라이브러리 전면에서 본 경우)

주변 텍스트에서 그림 C-7 에 관해 설명합니다.

예약된 내부 IP 주소

IP 주소 설명
10.0.0.0./24 내부 장치 네트워크
10.0.11.0/24 ILC 네트워크 라이브러리 식별자를 기반으로 하는 호스트 IP 주소입니다.
10.x+2.11.0/24 또는

10.(1...253) + 2.11.0/24

SDP 별칭. X = 컴플렉스 식별자(1...253)
10.0.4.0/24 레일 0 장치 네트워크
10.0.3.0/24 레일 1 장치 네트워크
10.0.2.0/24 레일 2 장치 네트워크
10.0.1.0/24 레일 3 장치 네트워크
