1 磁带库模块和硬件组件

另请参见

磁带库模块

客户接口模块 (Customer Interface Module, CIM)

磁带库的正面有一个 CIM，该 CIM 包含：

  • 648 个数据磁带插槽，198 个用于诊断和清洗磁带的插槽以及 24 个用于定位和放置的终端插槽

  • 触摸屏操作面板和小键盘

  • 两个负载均分直流电源

  • 用于维护活动的维修安全门

  • CAP 和两个升降装置，每个最多在滑轨之间传输四个磁带

存储扩展模块 (Storage Expansion Module, SEM)

磁带库最多可以具有五个 SEM。每个 SEM 包含 1,728 个客户可用数据磁带插槽。

机械手接口模块 (Robotics Interface Module, RIM)

在基本磁带库中，RIM 位于 DEM 和 CIM 之间。在具有其他存储的磁带库中，RIM 位于 DEM 和 SEM 之间。RIM 包含 800 个数据磁带插槽、用于连接复合磁带库中相邻磁带库的直通端口 (pass-thru port, PTP) 以及磁带机正面操作口。

磁带机和电子模块 (Drive and Electronics Module, DEM)

磁带库的背面有一个 DEM，该 DEM 包含交流电配电设备 (power distribution unit, PDU)、负载均分直流电源、四个附件机架、电子设备控制模块以及具有 64 个插槽的磁带机托架。

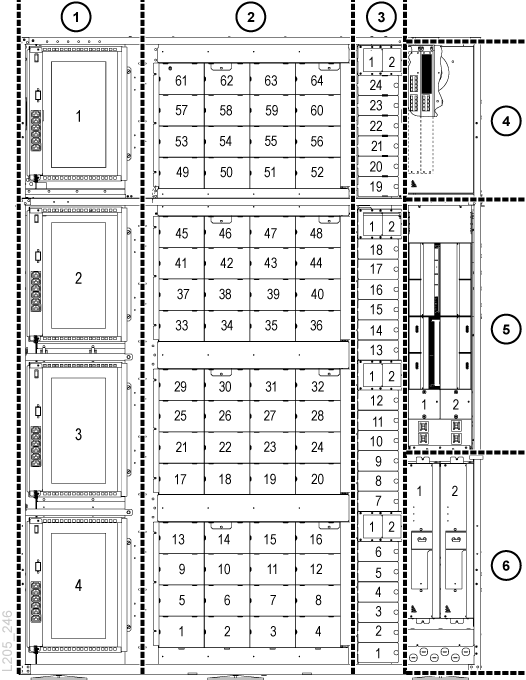

图 1-1 磁带机扩展模块（背面视图）

DEM 的背面视图。

图例：

  1. 附件机架

  2. 磁带机托架

  3. 直流电源

  4. 以太网交换机

  5. 电子设备控制模块

  6. AC PDU

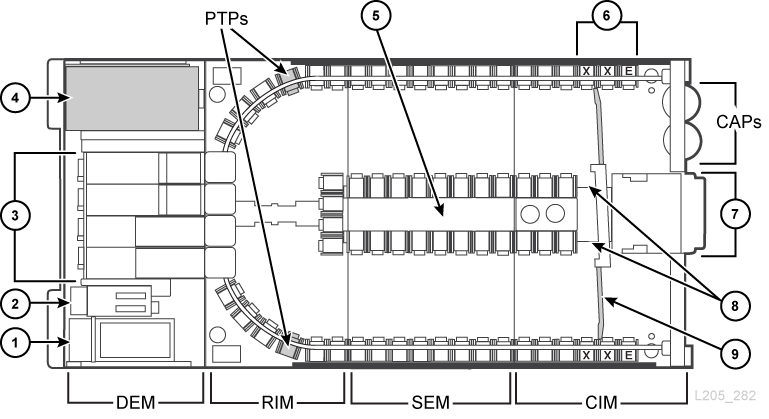

图 1-2 磁带库模块（顶部视图）

磁带库的顶部视图。

图例：

  1. 交流电和电子设备控制模块

  2. 直流电源

  3. 磁带机托架

  4. 附件机架

  5. 内部挡板磁带插槽

  6. 保留插槽（E = 终点挡块，X = 诊断磁带）

  7. 操作面板

  8. 升降装置

  9. 维修安全门

硬件组件

电子设备控制模块

电子设备控制模块 (electronics control module, ECM) 负责电子设备控制、机械手和磁带机控制，以及主机连接。ECM 位于磁带库的背面，存在于 DEM 中。主要控制器卡为 HBCR（磁带库控制器）和 HBT（磁带机控制器）。

图 1-3 电子设备控制模块

ECM 端口。

图例：

  1. 串行端口（保留）

  2. 串行端口（适用于服务代表的 CLI 端口）

  3. 主以太网端口

  4. 双 TCP/IP 以太网端口

  5. 以太网端口（保留）

命令行界面 (Command-Line Interface, CLI)

命令行界面 (command-line interface, CLI) 供 Oracle 支持人员用来配置和诊断磁带库。服务代表可以通过以下电子设备控制模块访问 CLI：

  • 通过 HBCR 卡 (RS-232) 上的串行端口连接和 HyperTerminal 连接输入命令。

  • 通过 HBCR 卡上的以太网端口连接（端口 1A、2A 或 2B）和安全 shell (PuTTY) 输入命令。

冗余电子设备选项

可选冗余电子设备 (redundant electronics, RE) 功能通过一组辅助控制器卡（包括 HBCR、HBT 和 HBS）和内部以太网交换机提供故障转移保护。如果活动控制器出现错误，会自动将操作切换到备用控制器，从而最大程度地减少磁带库和主机运行的中断。有关更多信息，请参见 SL8500 用户指南。

磁带存取口 (Cartridge Access Port, CAP)

CAP 可以导入和导出磁带。有以下两种类型的 CAP：

SL8500 磁带库不能同时包含两种 CAP 类型。它可包含一个批量 CAP，或最多两个旋转 CAP。

批量 CAP

批量 CAP 由位于磁带库的正面检修门的八个 CAP 构成。每个滑轨有两个 CAP，每个 CAP 包含 36 个插槽（三个具有 12 个插槽的磁带盒）。要将磁带库的旋转 CAP 升级为批量 CAP，请参见磁带存取口。

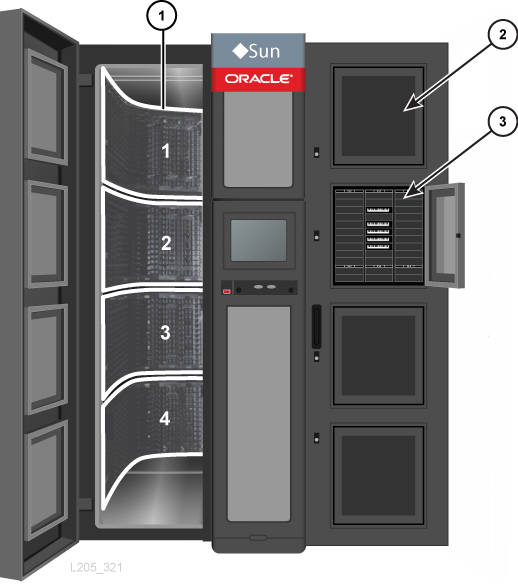

图 1-4 SL8500 内视图（包含批量 CAP）

磁带库（包含批量 CAP）的正面视图。

图例：

  1. 滑轨，编号为 1 到 4（从上至下）

  2. 关闭的 CAP

  3. 打开的 CAP（包含三个具有 12 个插槽的磁带盒）

旋转 CAP

旋转 CAP 包含 39 个插槽（三个具有 13 个插槽的磁带盒）。磁带库标准配置是包含一个旋转 CAP，可以选择添加一个额外的 CAP。旋转 CAP 位于右侧正面检修门。单个旋转 CAP 横跨滑轨 2、3 和 4。从滑轨 1 装入或弹出磁带需要升降装置执行操作。

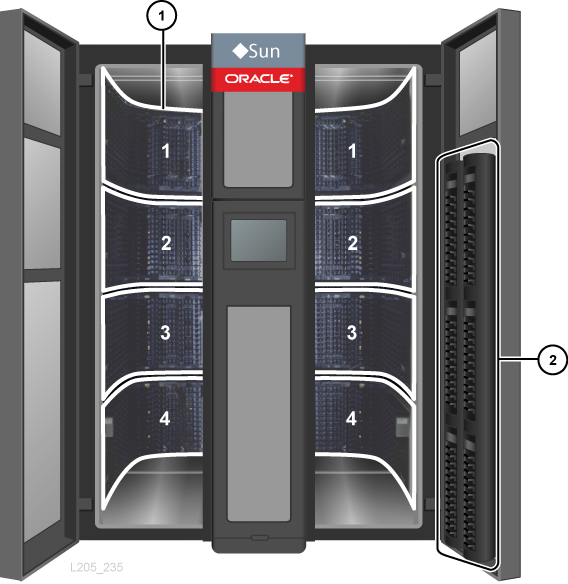

图 1-5 SL8500 内部视图（包含旋转 CAP）

磁带库（包含旋转 CAP）的正面视图。

图例：

  1. 滑轨，编号为 1 到 4（从上至下）

  2. 旋转 CAP

机械手

机械手在 CAP、升降装置、PTP、存储插槽和磁带机之间移动磁带。每个磁带库中可以有四个（标准）或八个机械手（冗余机械手选件）。磁带库的四个滑轨为机械手装置提供电源和通信。

升降装置

升降装置在滑轨之间垂直移动磁带。磁带库的正面具有两个包含 4 个插槽的升降装置，这些升降装置位于 CIM 的正面检修门和维修安全门之间。

直通端口 (Pass-thru Port, PTP)

PTP 在复合磁带库中的两个磁带库之间水平移动磁带（一次最多两个）。在两个邻近磁带库之间安装有一个单独的框架，其中包含四个 PTP 装置－每个滑轨一个 PTP 装置。PTP 位于 RIM 的弯曲部分，靠近磁带机（请参见图 1-2）。安装或维修 PTP 不会中断现有磁带库操作。每个 PTP 从磁带库背面的框架中滑出以进行维修。

向复合磁带库添加新磁带库之前应进行规划。虽然复合磁带库可以向任一方向扩展，不过向左侧（从正面查看时）添加新磁带库时中断较少（请参见直通端口规划）。

磁带库摄像机

通过摄像机系统 (WebCam) 可以远程查看磁带库内部。磁带库每侧（左/右）各有一个摄像机，安装在在正面检修门的上方框架中。磁带库摄像机使用第三方监视软件并通过 10Base-T/100Base-TX 以太网连接提供远程音频和视频。下表列出了磁带库摄像机规范：

OS 兼容性 Windows 7、Vista、XP SP3
最低浏览器要求 Windows 资源管理器 6.0 SP3
尺寸 深度：74 毫米（2.9 英寸）；宽度：100 毫米（3.9 英寸）；高度：100 毫米（3.9 英寸）

重量：345 克（12.2 盎司或 0.76 磅）
连接 以太网 10Base-T/100Base-TX
摄像机 ¼ MOS 颜色传感器、1.3 兆像素

最低照度：0.6 勒克斯（彩色），0.5 勒克斯（黑/白）
视频 最大分辨率：1280x960、30 帧/秒；8 倍数码变焦

H.264 数字视频格式；NTSC 视频格式
音频 内置麦克风、支持双向音频

附件机架

SL8500 磁带库提供了容纳四个 19 英寸机架的空间。每个机架为 6U（U = 4.4 厘米（1.75 英寸））并且定向为组件垂直安装。Oracle 无法强制要求您安装什么设备，但是您应该遵循下面的准则以防止保修失效。

表 1-1 机架规范

说明
 值/范围

最大重量

附件机架安装在额定重量为 80 千克（175 磅）的滑轨上。安全负载为 64 千克（140 磅）。

安装

组件必须安装在垂直位置。未提供内部滑轨；使用生产商提供的安装硬件。

高度

48.25 厘米（19 英寸）

宽度

27.3 厘米（10.75 英寸），包括电源板

深度

72 厘米（28 英寸），安全长度为 66 厘米（26 英寸）

安装点

安装点之间的距离为 72.4 厘米（28.5 英寸）

热要求

每个机架模块的最大功率为 880 瓦（3,000 Btu/小时）。

气流

两个冷却风扇。每个 6u 机架模块的最大流量为 241 立方英尺。

电源脚注 1

200–240 VAC，50 到 60 赫兹，最大 4 安培。六个 IEC320 C13 插座

符合监管机构要求

最低要求：安全－UL 或 CSA 以及电磁标准，拥有来自 FCC 或 BSMI 等机构的 A 类证书。

脚注 1 N+1 电源配置支持机架 2 和 4。电源机架 1 和 3 需要 2N 电源配置。

小键盘

该磁带库包括一个小键盘，具有下列项：

  • 两个用于打开和关闭 CAP 的按钮。

  • 指示磁带库活动和状态的八个 LED。

  • 两个安全锁，允许服务代表将磁带库置于维护模式。

  • 红色安全按钮，切断磁带库中机械手的电源。

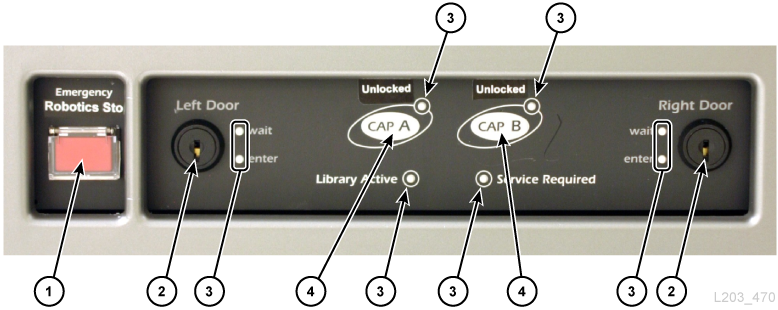

图 1-6 小键盘

位于磁带库正面的小键盘。

图例：

  1. 紧急情况机械手停止 (emergency robotics stop, ERS) 开关

  2. 维修安全门锁

  3. 指示灯

  4. 锁定/解锁 CAP 按钮（仅限旋转 CAP）

本地操作面板

本地操作面板是位于磁带库正面的 12 英寸触摸屏。该面板使用 StorageTek 磁带库控制台 (StorageTek Library Console, SLC) 软件，通过该软件可以访问诊断、磁带库状态、磁带库和磁带机监视以及运行信息。

维修安全门

维修安全门是一个滑动门，可滑动到磁带库的左侧或右侧，具体取决于激活的维护锁。使用安全门会使磁带库处于维修模式。安全门将正面维护区与磁带库内部分隔开，从而服务代表可以在磁带库保持完全运行的同时安全地更换正面框架组件。

注:

仅具有维护钥匙的合格服务代表才能启动维修模式。

支持的磁带机

  • StorageTek T 系列 T9840 A/B/C/D、T9940 B 和 T10000 A/B/C/D

  • HP LTO 第 2、3、4、5 和 6 代

  • IBM LTO 第 2、3、4、5、6 和 7 代

  • Quantum SDLT 600 和 DLT-S4

大多数磁带机能够读取由同一系列中较早一代的磁带机录制的数据。因此，如果客户的现有磁带仍处于保修期内，他们可以使用其现有的磁带。

有关更多信息，请参见 Oracle Web 站点上的磁带机部分：http://www.oracle.com/us/products/servers-storage/storage/tape-storage/overview/index.html

与 OKM 加密兼容的磁带机

  • StorageTek T10000 A/B/C/D 和 T9840 D

  • HP LTO 第 4、5、6 代

  • BM LTO 第 4、5、6、7 代

    注:

    IBM LTO 磁带机托盘必须支持加密（包含 Belisarius 卡）。有关更多信息，请参见LTO 磁带机。

有关加密的更多信息，请参阅特定于磁带机的文档和 OTN 上的 Oracle Key Manager (OKM) 文档。
