4 场地规划

本章介绍了在安装 SL8500 磁带库之前要考虑的规划信息和要求。主要规划注意事项包括：

尺寸和重量
地板要求
吊顶要求
布线
电源规划
防火规划
环境要求

尺寸和重量

确保有足够空间用于磁带库、将来扩展以及维修区域。

表 4-1 磁带库重量和尺寸

组件	长度	宽度	高度	空载重量^脚注 1	满载重量^脚注 2
DEM	30.0 英寸（76.2 厘米）	67.25 英寸（170.8 厘米）	93.15 英寸（236.6 厘米）	1,300 磅（590 千克）	2,725 磅（1236 千克）
RIM	30.0 英寸（76.2 厘米）	67.25 英寸（170.8 厘米）	93.15 英寸（236.6 厘米）	775 磅（352 千克）	1,825 磅（828 千克）
SEM	37.5 英寸（95.25 厘米）	67.25 英寸（170.8 厘米）	93.15 英寸（236.6 厘米）	850 磅（386 千克）	1,775 磅（805 千克）
CIM^脚注 3	37.5 英寸（95.25 厘米）	67.25 英寸（170.8 厘米）	93.15 英寸（236.6 厘米）	1,483 磅（673 千克）	2,020 磅（916 千克）
PTP 框架	59.4 英寸（150.8 厘米）	6.76 英寸（17.17 厘米）	91 英寸（231.1 厘米）	不适用	266 磅（121 千克）
正面维修区域	26.0 英寸（66 厘米）	71.25 英寸（181 厘米）	不适用	不适用	不适用
背面维修区域	35.0 英寸（89 厘米）	74.30 英寸（188.7 厘米）	不适用	不适用	不适用

^脚注 1具有 N+1 电源和四个机械手的基本磁带库配置；无磁带机或盒式磁带。

^脚注 2所有磁带机、直流电源以及磁带，具有 2N 电源、四个机械手、门和立面，但是不包括整个机架。

^脚注 3具有批量 CAP 的 CIM 的重量值

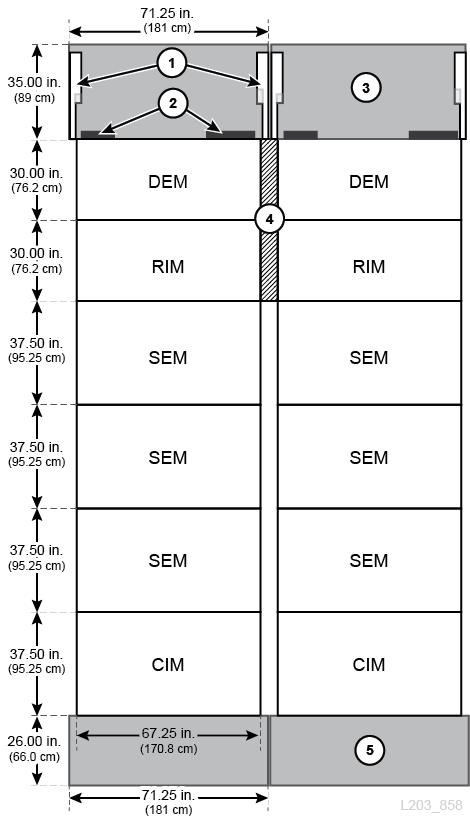

图 4-1 磁带库布局样例（顶部视图）

图例：

后门（打开）
电缆开孔
背面维修区域
PTP 框架
正面维修区域

磁带机和磁带

磁带机放入磁带机托盘，磁带机托盘滑动到磁带库背面的磁带机托架插槽。下面的重量仅供参考，有关准确重量和尺寸，请查看特定于磁带机的文档。

表 4-2 磁带机托盘重量和尺寸

磁带机托盘	高度	宽度	长度	重量
仅磁带机托盘	10.8 厘米（4.25 英寸）	16.5 厘米（6.5 英寸）	85 厘米（33.5 英寸）	4.3 千克（9.5 磅）

表 4-3 磁带机和磁带重量

磁带机类型	磁带机重量（含磁带机托盘）	盒式磁带重量
T9840	8.2 千克（18.0 磅）	262 克（9.2 盎司）
T9940	11 千克（24.3 磅）	262 克（9.2 盎司）
T10000	9.4 千克（20.75 磅）	264 克（9.31 盎司）
LTO	6.9 千克（15 磅）	210 克（7.4 盎司）
SDLT	6.7 千克（14.8 磅）	222.5 克（7.85 盎司）

直通端口规划

虽然复合磁带库可以向任一方向扩展，不过向左侧添加新磁带库不会发生中断。要向其他方向扩展复合磁带库，必须使磁带库脱机以便重新配置系统并对磁带库重新执行 IPL。图 4-2 显示了包含三个磁带库的复合磁带库的两个示例。

左侧的示例 1 显示的是向复合磁带库左侧添加其他磁带库 (C) 的首选非中断方法。
右侧的示例 2 显示的是有中断的方法。将另一个磁带库 (C) 添加到复合磁带库右侧时，需要重新配置 LSM 编号。

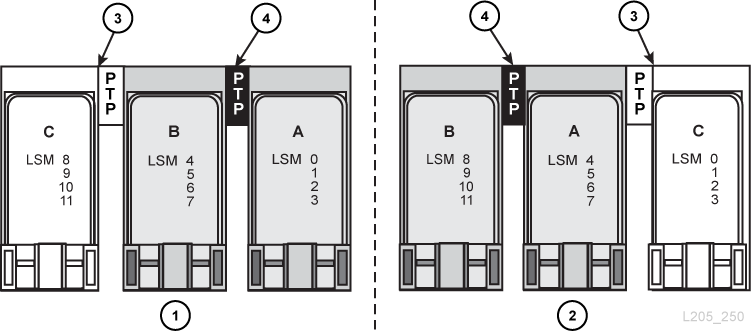

图 4-2 直通端口规划示例

图例：

首选无中断安装方法
有中断安装方法
新磁带库和 PTP
连接现有磁带库的 PTP

地板要求

如果场地满足所有环境要求并且具有足够气流，则不需要活动地板（请参见环境要求）。

重量

确保场地地板可以支撑磁带库的重量（请参见表 4-1 磁带库重量和尺寸）。地板在每个重量分摊垫片面积上必须能够支撑 454 千克（1,000 磅），该垫片宽 4 英寸长 8 英寸。每个模块有四个分摊垫片，DEM 除外，DEM 具有六个垫片。

确保用于运输磁带库的所有升降机可以安全地承载重量（请参见运输重量和尺寸）。

共面要求

机械手装置必须沿水平面在整个磁带库中运动。任何过度不平的状况都可能会导致机械手框架损坏、受到束缚、过早磨损或遭受损害。

场地地板应该在接收任何设备之前进行激光调平。磁带库模块必须在横向（从左到右）保持水平并安装在同一水平面上，容差控制在 ±25 毫米（1 英寸）内。在整个磁带库的长度范围内，地板的凹凸变化不能超过 28 毫米 ± 0.8 毫米（1.1 英寸 ± 0.0325 英寸）。

将来进行磁带库扩展时，对于复合磁带库，请检查与磁带库相邻的整个地板，对于 SEM，请检查磁带库前面的整个地板。调整每个磁带库模块，以便滑轨位于同一平面上。

吊顶要求

DEM 和 RIM 包含上方模块和下方模块。安装上方模块需要在吊顶下有足够空隙。

建议方法：将模块挂在固定夹上，然后将上方模块摇到位。此方法要求地板到吊顶的空隙至少为 239 厘米（94 英寸），最少需要三个人来提升模块。
可选方法：移除固定夹（以增加空间），将上方模块提高，然后将其滑到下方模块上。这需要四个人来完成（每个角一个人）并且要求地板到吊顶的空隙为 236.6 厘米（93.15 英寸）。

注意:
安装上方模块之前，请检查吊顶上是否挂着任何设备。

高低调整

磁带库高度规范为：

最低高度 = 231.4 厘米（91 英寸）
最高高度 = 236.6 厘米（93.15 英寸）

调整地板到模块的距离以满足共面要求。地板到模块的距离应调整为 25.4 毫米 ± 0.8 毫米（1 英寸 ± 0.0325 英寸）。允许的地板到模块的最低绝对高度为 19 毫米（0.75 英寸），最高高度为 47 毫米（1.85 英寸）。

空隙

下表列出了磁带库到吊顶的最小空隙，以便安装侧盖、前门和后门以及上方模块。要计算最高高度，请使用磁带库高度与上方空隙相加的值。

表 4-4 上方空隙

说明	上方空隙
侧盖安装	1.9 厘米（0.75 英寸）
上方 RIM 安装	1.3 厘米（0.5 英寸）
立面安装, 上方 DEM 安装	2.5 厘米（1 英寸）
CIM 和 SEM 顶板安装	4.5 厘米（1.75 英寸）

布线

背面磁带库门在顶部和底部具有槽口，以便完成接口和电源电缆到磁带机和 PDU 的布线。在下表中，左侧和右侧是指从磁带库背面观察时的位置。

表 4-5 门槽口尺寸

位置	长度	宽度
左上部	25 厘米（10 英寸）	3.8 厘米（1.5 英寸）
左下部	40.6 厘米（16 英寸）	7 厘米（2.75 英寸）
右上部	25 厘米（10 英寸）	3.8 厘米（1.5 英寸）
右下部	33 厘米（13 英寸）	7 厘米（2.75 英寸）

以太网、电源和接口电缆应通过场地的地板或吊顶开孔来布线。开孔应位于 DEM 背面四角的附近。建议的“引入”交流供电（电源电缆）高度是指从活动地板顶部到配电设备输入的距离，为 46 厘米（18 英寸）。

确保磁带库内的任何电缆或导管不会干扰任何组件（例如直流电源、电子设备控制模块、磁带机或附件机架设备）的移除和更换。

如果现有防火开孔未在使用，则使用弹性导管或电缆将电源连接线从磁带库上方接到交流电源。如果防火开孔在使用，则可以在框架中开出新的开孔以便将导管或电缆布线到交流电源。可以选择布线到磁带机托架的左侧以增加空间。但是，对磁带机直流电网使用弹性导管。

电源规划

应由持证电工安装磁带库的外部交流电缆。有关 SL8500 的电源要求的更多信息，请参见第 3 章电源。

交流电源

有三种可能的电源选项：

三角形：200–240 VAC，三相，50–60 赫兹，40 A
星形：200–240VAC，三相，50–60 赫兹，24 A
单相：200–240 VAC，50–60 赫兹，24 A（3 个单独输入）

直流电源

直流电网使用负载均分电源。所需的电源数量取决于磁带库配置。有关直流电源选项的更多信息，请参见直流电源

防火规划

磁带库具有烟雾探测器，如果探测到烟雾，将切断磁带库的所有电源。通过复位配电设备 (power distribution units, PDUs) 上的交流断路器来恢复磁带库的电源。

磁带库出厂时没有带防火系统，但是在每个模块中都有两个直径为 5 厘米（2 英寸）的喷嘴开口（请参见图 4-3）。开口上盖有 7 厘米（2.75 英寸）长宽 1.2 毫米（0.048 英寸）厚的金属板，可以在金属板上钻孔以适应喷嘴。喷嘴必须避开机械手的运行路线并且深入到磁带库中不能超过 2.54 厘米（1 英寸）。专业服务可以针对防火规划提供帮助（请联系您的 Oracle 销售代表）。

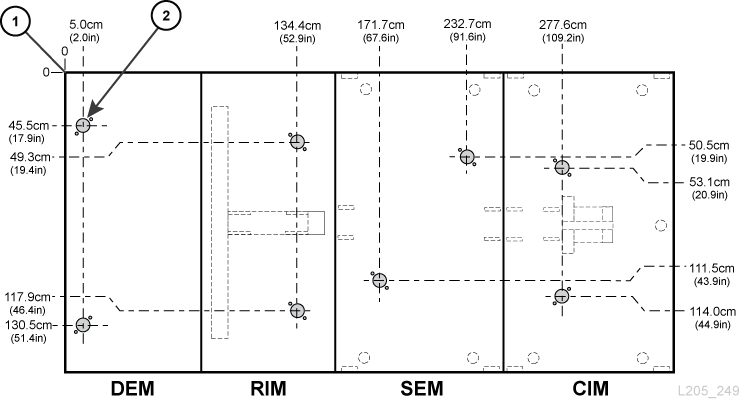

图 4-3 防火吊顶通道（从磁带库顶部查看）

图例：

数据（测量值不含盖或门的数据）
喷嘴开孔

环境要求

要保证 SL8500 磁带库的最佳可靠性，请遵循所有环境要求，例如，温度、湿度、气流以及污染物。

温度和湿度

为实现最佳的可靠性，请将环境保持在建议的范围内。虽然此设备设计为在湿度为 20% 到 80% 的环境条件下运行，但是建议的行业最佳做法是保持 40% 到 50% 的相对湿度。

表 4-6 环境规范

说明	干球温度	相对湿度（无冷凝）	最大湿球温度	最大海拔高度
运行	15 到 32°C（60 到 32.22°C）	20% 到 80%	29.2°C (84.5°F)	3.05 千米（10,000 英尺）
存储	10 到 40°C（50 到 40.00°C）	10% 到 95%	35.0°C (95.0°F)	3.05 千米（10,000 英尺）
运输	-40 到 60°C（-40 到 140°F）	10% 到 95%	35.0°C (95.0°F)	15.24 千米（50,000 英尺）

抗震等级

地震包容性要求在世界各地有很大差别。建议您与熟悉当地情况与要求的当地专家合作来采取相关措施。也可以购买专家服务来帮助协调此活动。

气流

SL8500 磁盘库中从前至后的气流（从 CIM 至 DEM）。需要的气流取决于磁带库中安装的组件数量。针对所有数据中心设备的冷却要求进行规划。

表 4-7 气流要求（在 1 个标准大气压、22°C/72°F 时）

组件	必需的气流	数量
磁带机	每个 0.57 立方米/分钟（20 立方英尺/分钟）	最大 64
直流电源	每个 0.71 立方米/分钟（25 立方英尺/每分钟）	最大 24
机架模块	每个 13.59 立方米/分钟（480 立方英尺/分钟）	最大 4
电子模块	每个 4.42 立方米/分钟（156 立方英尺/分钟）	1

最大配置的磁带库（具有 64 个磁带机、24 个直流电源、4 个机架模块和电子设备控制模块）将需要 112.3 立方米/分钟（3956 立方英尺/分钟）的气流以避免回流。

大多数配置小于此配置，需要的气流较少。例如，12 个磁带机、12 个直流电源、4 个机械手、1 个机架模块和电子控制模块将需要 33.3 立方米/分钟（1176 立方英尺/分钟）的气流。

大气污染物

对环境进行评估时，对机房内污染级别的控制是一个极其重要的考虑事项。空气颗粒物会使自动化磁带库组件和电子设备、磁带机和介质受损。工作环境必须符合 ISO 14644-1 Class 8 环境要求。有关更多信息，请参见附录 A 控制污染物。

对电子元件特别有害的气体包括氯化合物、氨及其衍生物、硫氧化物以及汽油烃。如果缺少适当的硬件暴露限制，则必须使用健康暴露限制。

含氯化水的湿气是大气中有害氯气的常见来源。当使用了氯化水进行加湿时，必须使用设计恰当的碳过滤器来确保实现安全的大气氯级别。下表列出了有关气体限制的一些建议（PEL：Permissible Exposure Limit（允许暴露限制），c：ceiling（吊顶））

表 4-8 气体限制建议

化学物质名称	公式	ASHRAE	OSHA (PEL)	ACGIH	NIOSH
乙酸	CH₃COOH	未定义	10 ppm	未定义	未定义
氨	NH	3500 µg/m³	350 ppm	25 ppm	未定义
氯	Cl	2100 µg/m³	31 ppm (c)	未定义	0.5 ppm (c)
氯化氢	HCl	未定义	5 ppm (c)	未定义	未定义
氢化硫	H₂S	50 µg/m³	320 ppm (c)	10 ppm	10 ppm
臭氧	O₃	235 µg/m³	30.1 ppm	未定义	未定义
汽油烃	C_nH_n	未定义	500 ppm	75 ppm	300 ppm
二氧化硫	SO₂	80 µg/m³	35 ppm	2 ppm	0.5 ppm (c)
硫酸	H₂SO₄	未定义	1 ppm	未定义	1 ppm (c)
