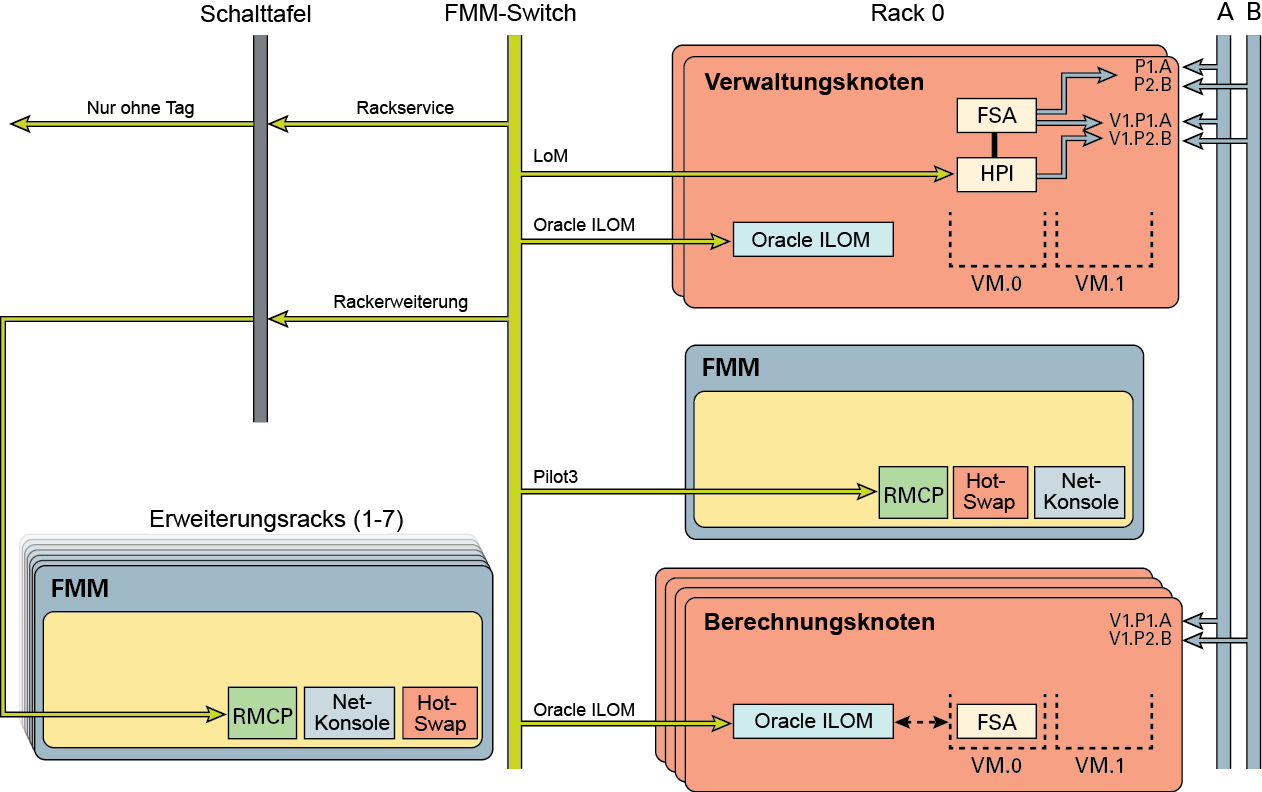

In der folgenden Abbildung und den Beschreibungen wird das Standardnetzwerk für Netra Modular System erläutert.
Das System-/Telemetrienetzwerk (hellgrünes Netzwerk) enthält den LoM-Port des Verwaltungsknotens in VLAN 4090 über den FMM-Switch.
Das Telemetrie-ILOM-Netzwerk in einem internen VLAN 4094 mit FMM enthält Oracle ILOM-Berechnungsknoten und Oracle ILOM-Netzwerkknoten über den FMM-Switch.
Die Schalttafel erweitert das Telemetrienetzwerk auf die Racks 1 bis 7. Eine Konfiguration mit mehreren Racks unterstützt dieselben Subnets und ein VLAN mit einer anderen Rack-ID.
Das VLAN(1) stellt dem Telemetrienetzwerk über ordnungsgemäße Authentifizierung weitere Services zur Verfügung.
Die Datennetzwerke (A und B) stellen In-Band-Zugriff auf den FSA-Knoten bereit.
Die HA-Anwendung kann die Racks über die verfügbar gemachten Schnittstellen des modularen Systems (JMX, C- API usw.) verwalten.
