5 场地规划

物理尺寸和重量

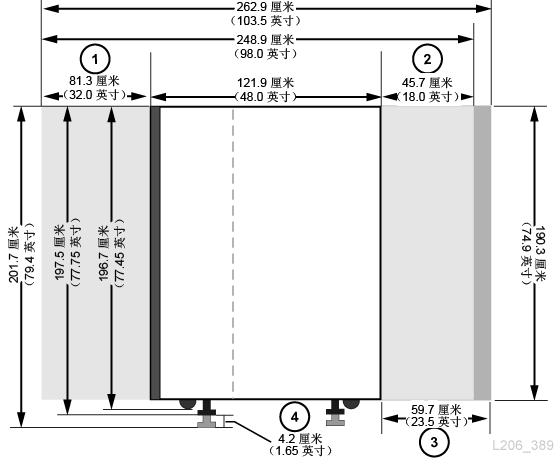

图 5-1 维修空间和尺寸(侧视图)

显示了样例磁带库的侧视图尺寸

图例:

  1. 基本模块和 DEM 背面维修空间

  2. 基本模块和 DEM 正面维修空间

  3. AEM 维修空间

  4. 承重垫片调整范围

图 5-2 维修空间和尺寸(顶视图)

显示了两个样例磁带库的尺寸。

图例:

  1. 侧面冷却区域

  2. 侧盖

  3. 灭火系统的喷嘴开孔

  4. 基本模块和 DEM 维修空间(浅灰色区域)

  5. AEM 维修空间(深灰色区域)

  6. 重量分摊垫片

基本模块

表 5-1 基本模块测量

尺寸类型
测量

高度

196.7 厘米(77.45 英寸),在用于运输的脚轮上

197.5 厘米(77.75 英寸)到 201.68 厘米(79.4 英寸),在用于永久安装的承重垫片上

宽度

76.8 厘米(30.22 英寸),当置于模块之间时

81.3 厘米(32 英寸),运输宽度(无侧盖) 脚注 1

91.5 厘米(36 英寸),独立体加上两侧的侧盖脚注 2

深度

121.9 厘米(48 英寸)

维修区域

正面:45.7 厘米(18.0 英寸)

背面:81.3 厘米(32.0 英寸)

侧面冷却区域:5 厘米(2 英寸)

侧面安装区域:45.7 厘米(18.0 英寸)

重量

仅框架:361 千克(796 磅),运输重量:411 千克(905 磅)

8 个磁带机和介质:623 千克(1372 磅)

16 个磁带机和介质:661 千克(1457 磅)

24 个磁带机和介质:687 千克(1514 磅)

侧盖:每个侧盖 18.5 千克(41 磅)


脚注 1 最小运输空间。模块的每个面上都有对齐标签,这使模块的宽度在 76.8 厘米的基础上增加了 4.5 厘米。因此,最小运输宽度是 81.3 厘米。

脚注 2 一个侧盖会将模块宽度增加 7.4 厘米(2.9 英寸)。只有磁带库的两端需要侧盖。

磁带机扩展模块

表 5-2 磁带机扩展模块测量

尺寸
测量

高度

196.7 厘米(77.45 英寸),在用于运输的脚轮上:

197.5 厘米(77.75 英寸)到 201.68 厘米(79.4 英寸),在用于永久安装的承重垫片上

宽度(仅模块)

76.8 厘米(30.22 英寸),当置于模块之间时

81.3 厘米(32 英寸),运输宽度(无侧盖) 脚注 1

83.8 厘米(33 英寸),带一个侧盖

深度(门关闭时)

121.9 厘米(48 英寸)

维修区域

正面:45.7 厘米(18.0 英寸)

背面:81.3 厘米(32.0 英寸)

侧面冷却区域:5 厘米(2 英寸)

侧面安装区域:45.7 厘米(18.0 英寸)

重量

仅框架,无 CAP:265 千克(584 磅)

运输(仅框架):314 千克(693 磅),带 CAP 时 321 千克(708 磅)

8 个磁带机和介质:540 千克(1190 磅),带 CAP 时为 582 千克(1284 磅)

16 个磁带机和介质:596 千克(1314 磅),带 CAP 时为 621 千克(1369 磅)

24 个磁带机和介质:647 千克(1426 磅),带 CAP 时为 660 千克(1456 磅)

32 个磁带机和介质:709 千克(1564 磅),带 CAP 时为 723 千克(1594 磅)


脚注 1 最小运输空间。模块的每个面上都有对齐标签,这使模块的宽度在 76.8 厘米的基础上增加了 4.5 厘米。因此,最小运输宽度是 81.3 厘米。

磁带和停放扩展模块

表 5-3 磁带和停放扩展模块测量

尺寸
测量

高度

196.7 厘米(77.45 英寸),在用于运输的脚轮上

197.5 厘米(77.75 英寸)到 201.68 厘米(79.4 英寸),在用于永久安装的承重垫片上

宽度(仅模块)

76.8 厘米(30.22 英寸),当置于模块/侧盖之间时

81.3 厘米(32 英寸),运输宽度(无侧盖) 脚注 1

83.8 厘米(33 英寸),带一个侧盖

深度

77.5 厘米(30.5 英寸)

重量 (CEM)

仅框架:175 千克(385 磅)

运输:213 千克(469 磅)

安装后,带介质:340 千克(749 磅)

重量 (PEM)

仅框架:122.5 千克(270 磅)

运输:213 千克(469 磅)


脚注 1 最小运输空间。模块的每个面上都有对齐标签,这使模块的宽度在 76.8 厘米的基础上增加了 4.5 厘米。因此,最小运输宽度是 81.3 厘米。

存取扩展模块

表 5-4 存取扩展模块测量

尺寸
测量

高度

196.7 厘米(77.45 英寸),在用于运输的脚轮上

197.5 厘米(77.75 英寸)到 201.68 厘米(79.4 英寸),在用于永久安装的承重垫片上

宽度

91.4 厘米(36.0 英寸),当置于模块与侧盖之间时

96 厘米(37.8 英寸),运输宽度(无侧盖) 脚注 1

99.1 厘米(39 英寸),带一个侧盖

深度

77.5 厘米(30.5 英寸)

维修区域

正面:59.7 厘米(23.5 英寸)

重量

仅框架:204.2 千克(450 磅)

运输:260 千克(570 磅)


脚注 1 最小运输空间。模块的每个面上都有对齐标签,这使模块的宽度在 91.5 厘米的基础上增加了 4.5 厘米。因此,最小运输宽度是 96 厘米。

盖子、门和维修空间

表 5-5 盖子、门和维修空间测量

尺寸
测量

高度

190.3 厘米(74.9 英寸),仅框架

门厚度

正面:1.9 厘米(0.75 英寸)

背面:4.5 厘米(1.75 英寸)

门锁扣

2.53 厘米(0.9 英寸)

维修空间

正面:45.7 厘米(18 英寸)用于基本模块和 DEM,59.7 厘米(23.5 英寸)用于 AEM

背面:81 厘米(32 英寸)用于基本模块和 DEM

侧面:5 厘米(2 英寸)用于冷却,45.7 厘米(18.0 英寸)用于安装

侧盖

7.4 厘米(2.9 英寸)宽度

每个 18.5 千克(41 磅)


地板要求

可以将 SL3000 磁带库安装在具有平滑表面的活动地板、实心地板或铺有地毯的地板上,只要有足够的气流即可。如果地板是活动式的,请确保磁带库的正下方没有通风面板。如果地板是实心的,则应当从天花板布线以避免带来绊倒危险。如果地板铺有地毯,请确保地毯经核准可用于机房设备并可提供静电放电 (electrostatic discharge, ESD) 功能。

重量

验证场地的地板是否可以支撑磁带库的重量。它的每个重量分摊垫片必须支撑 454 千克(1,000 磅)。每个模块有四个重量分摊垫片,每个垫片的尺寸为 4 x 8 英寸。

如果设备必须通过电梯运输,则电梯轿厢必须能够安全地承载重量。磁带库的重量根据磁带库配置而变化(请参见物理尺寸和重量)。

地板坡度

机械手装置必须沿水平面在整个磁带库中运动。任何过度不平的状况都可能会导致机械手装置受到束缚、过早磨损或遭受损害。请使用承重垫片的高度调整位于倾斜地板上的磁带库。

灭火规划

磁带库出厂时没有带灭火系统,但是每个模块中都有一个直径为 5 厘米(2 英寸)的喷嘴开口(请参见图 5-2)。开口上盖有 7 厘米(2.75 英寸)长宽 1.2 毫米(0.048 英寸)厚的金属板,可以在金属板上钻孔以适应喷嘴。喷嘴必须避开机械手的运行路线并且深入到磁带库中不能超过 1.9 厘米(0.75 英寸)。专业服务可以针对防火规划提供帮助(请联系您的 Oracle 销售代表)。

电缆布线

SL3000 磁带库在后门的顶部和底部都有门开孔用于电缆布线。开孔是 2.5 厘米(1 英寸)的孔,沿门的长度延伸 73 厘米(29 英寸),使电缆穿过硬件和可用地形。

注意:

基本模块和 DEM 在后门的表面上都有方孔。它们用于访问 PDU,不用于电缆布线。

在布线时,请确保包括电源电缆、磁带机接口电缆、磁带库控制电缆和以太网电缆的位置。作为最佳做法,请使电源电缆通过一个开孔,使信号电缆通过另一个开孔。

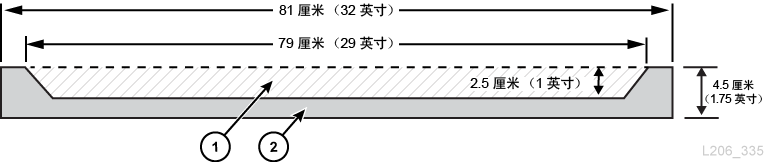

图 5-3 门上的电缆布线开孔

门上的电缆布线开孔

图例:

  1. 电缆布线区域

  2. 后门的顶部/底部视图

交流电缆

SL3000 磁带库要求您为基本模块和 DEM 选择下列单相交流电选项之一:

  • 110 VAC、50/60 Hz、20 A(范围:100–127 VAC、50–60 Hz、16 A)

  • 240 VAC、50/60 Hz、30 A(范围:200–240 VAC、50–60 Hz、24 A)

请确保对电源电缆的位置进行规划并列出其关联断路器的位置。必须为相应的电源配置订购电缆。请为所安装的每个 PDU 订购一条电源线:

  • N+1:一条电源线用于基本模块,另外一条电源线用于 DEM(如果已安装)。

  • 2N 或 2N+1:两条电源线用于基本模块,另外两条电源线用于 DEM(如果已安装)。

磁带库网络电缆和磁带机电缆

该磁带库可以用于 62.5 微米电缆存储区域网络 (Storage Area Network, SAN) 中。不过,用来将磁带库连接到网络的电缆必须是 50 微米电缆。光纤通道链路上支持的最大距离是由链路速度、光纤类型(50 或 62.5 微米)和磁带库要连接到的设备决定的。要确定您的存储区域网络中支持的功能,请咨询您的交换机供应商。

电缆的典型支持距离如下:

  • 4 Gbps = 对于 62.5 微米光纤最多 70 米(230 英尺),对于 50 微米光纤最多 150 米(492 英尺)

  • 2 Gbps = 对于 62.5 微米光纤最多 150 米(492 英尺),对于 50 微米光纤最多 300 米(984 英尺)

  • 1 Gbps = 对于 62.5 微米光纤最多 175 米(574 英尺),对于 50 微米光纤最多 500 米(1640 英尺)

如果您的磁带库连接到主机总线适配器 (host bus adapter, HBA),请参阅 HBA 的文档来了解所支持的电缆距离。有关电缆列表,请参见电缆

如果您的磁带库将支持加密,请参阅 OTN 上的 Oracle Key Manager 概述和规划指南

联网

如果可能,请为磁带库与主机管理软件之间的通信使用专门的安全专用网络。要实现最大吞吐量和最少的资源争用,需要使用包含以太网集线器或交换机的安全专用网络连接。

如果必须使用共享网络:

  • 将磁带库置于其自己的子网中。

  • 将磁带库直接连接到交换机并使用具有以下功能的托管交换机:

    • 在端口上设置优先级,以便为主机和磁带库提供较高的优先级。

    • 在主机与磁带库之间提供专用带宽并创建 VLAN。

  • 使用虚拟专用网络 (virtual private network, VPN) 来隔离主机与磁带库之间的通信。

环境要求

为实现最佳的可靠性,请将环境保持在建议的范围内。虽然此设备设计为在湿度为 20% 到 80% 的环境条件下运行,但是建议的行业最佳做法是保持 40% 到 50% 的相对湿度。

表 5-6 环境规格

描述
温度 相对湿度(无冷凝)
最大湿球
最大海拔高度

运行

15 到 32°C(60 到 90°F)干球

20% 到 80%

29.2°C (84.5°F)

3.05 千米(10,000 英尺)

存储

10 到 40°C(50 到 104°F)

10% 到 95%

35.0°C (95.0°F)

3.05 千米(10,000 英尺)

运输

-40 到 60°C(-40 到 140°F)

10% 到 95%

35.0°C (95.0°F)

15.24 千米(50,000 英尺)


功耗

有关电源要求、热量输出和功耗的信息,请参见第 4 章 电源和冷却

抗震等级

对地震包容性的要求在世界各地有很大差别。因此,Oracle 没有为 SL3000 磁带库提供标准“抗震”功能。如果您有地震方面的顾虑,Oracle 建议您与熟悉当地情况与要求的当地专家合作来采取相关措施。专家服务也可以帮助协调此活动。

注意:

人身伤害和设备损坏:必须咨询合格的抗震工程师来验证是否处于地震带而存在相应风险以及场地是否做了充分的准备。

对于处于地震活动区域中的场地,您可能希望永久固定磁带库位置以增加稳定性。SL3000 磁带库在每个模块的底部都提供了安装孔,可以在其中使用半英寸马车螺栓(安装螺柱)来永久固定磁带库的位置。

大气污染物

对环境进行评估时,对机房内污染级别的控制是一个极其重要的考虑事项。空气颗粒物会使自动化磁带库组件和电子设备、磁带机和介质受损。工作环境必须符合 ISO 14644-1 Class 8 环境要求。有关更多信息,请参见附录 A 控制污染物

对电子元件特别有害的气体包括氯化合物、氨及其衍生物、硫氧化物以及汽油烃。如果缺少适当的硬件暴露限制,则必须使用健康暴露限制。

含氯化水的湿气是大气中有害氯气的常见来源。当使用了氯化水进行加湿时,必须使用设计恰当的碳过滤器来确保实现安全的大气氯级别。

表 5-7 气体限制建议

化学名称 分子式 ASHRAE OSHA (PEL) ACGIH NIOSH

乙酸

CH3COOH

未规定

10 ppm

未规定

未规定

NH

3500 µg/m3

350 ppm

25 ppm

未规定

Cl

2100 µg/m3

31 ppm (c)

未规定

0.5 ppm (c)

氯化氢

HCl

未规定

5 ppm (c)

未规定

未规定

氢化硫

H2S

50 µg/m3

320 ppm (c)

10 ppm

10 ppm

臭氧

O3

235 µg/m3

30.1 ppm

未规定

未规定

汽油烃

CnHn

未规定

500 ppm

75 ppm

300 ppm

二氧化硫

SO2

80 µg/m3

35 ppm

2 ppm

0.5 ppm (c)

硫酸

H2SO4

未规定

1 ppm

未规定

1 ppm (c)
