E Référence de l'adressage de la bibliothèque
Remarque:
Sauf mention contraire, "gauche" et "droite" font référence à l'affichage de la bibliothèque depuis le côté du CAP (face avant).Comparaison des schémas d'adressage
-
Schéma d'adressage du microprogramme interne (bibliothèque, rail, colonne, côté, ligne) : utilisé par les communications du microprogramme et internes pour représenter tous les périphériques et emplacements de la bibliothèque.
-
Commence par 1 et utilise des numéros négatifs.
-
Le côté indique la façade avant ou arrière de la bibliothèque.
-
Les valeurs de colonne des baies de lecteurs sont comprises entre 1 et 4 (BM) et -1 et -4 (DEM).
-
-
Schéma d'adressage HLI-PRC (LSM, panneau, ligne et colonne) : utilisé par les clients HLI tels qu'ACSLS et ELS pour représenter les emplacements et les composants de la bibliothèque.
-
Commence par 0 et n'utilise pas de numéros négatifs.
-
Le panneau indique la façade avant ou arrière d'un module spécifique.
-
La valeur de colonne des baies de lecteurs est toujours égale à 0.
-
-
Numérotation des éléments FC-SCSI : utilisé par les hôtes avec les connexions FC-SCSI à la bibliothèque.
-
Utilise un numéro positif unique pour l'ID d'élément.
-
Les emplacements de cartouches commencent à 2000, les lecteurs de bande à 1000 et les CAP à 10.
-
Les emplacements inactifs et les lecteurs de bande vides sont ignorés lorsque les numéros d'élément sont assignés.
-
La numérotation des éléments par défaut est réassignée à chaque modification de la configuration de la bibliothèque.
-
La numérotation des éléments dépend de la capacité active.
-
-
Numérotation du matériel des lecteurs de bande : emplacements de lecteur affectés par la carte HBC.
Présentation de la ligne centrale
Le microprogramme interne et l'adressage HLI utilisent la ligne centrale de la bibliothèque comme point de référence. Lorsque des modules sont ajoutés d'un côté ou de l'autre de la bibliothèque, les composants existants ne modifient pas le numéro d'adresse.
Figure E-1 affiche l'emplacement de la ligne centrale pour les différentes configurations de la bibliothèque.
Schéma d'adressage du microprogramme interne
Présentation de l'adressage du microprogramme interne
L'adressage du microprogramme interne désigne l'emplacement physique à l'aide des paramètres Library (bibliothèque), Rail (rail), Column (colonne), Side (côté), Row (ligne) - L,R,C,S,W.
- Bibliothèque
-
Toujours égal à 1.
- Rail
-
Toujours égal à 1.

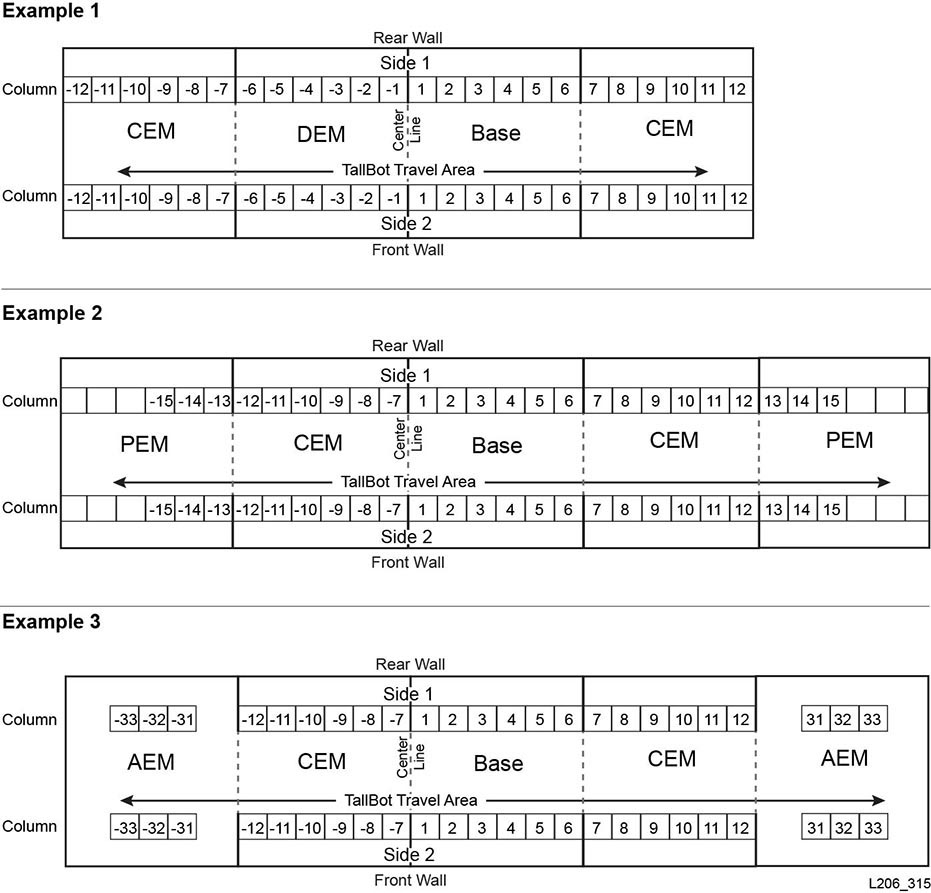

- Colonne
-
Indique l'emplacement horizontal d'une cartouche ou d'un lecteur référencé à partir de la ligne centrale (voir la section Présentation de la ligne centrale).
-
Une valeur positive (+) indique la droite de la ligne centrale
-
Une valeur négative (-) indique la gauche de la ligne centrale
Module de base
-
Comprend les colonnes 1 à 6 pour les cartouches de données et les colonnes 1 à 4 pour les lecteurs de bande.
DEM
-
Comprend les colonnes -1 à -6 pour les cartouches de données et les colonnes -1 à -4 pour les lecteurs de bande.
CEM
-
Comprend six colonnes pour les cartouches de données.
-
La numérotation des colonnes se poursuit de manière consécutive à partir du module adjacent. Notez qu'en l'absence de DEM, un CEM placé directement à gauche d'une base comprend les colonnes -7 à -12 (les colonnes -1 à -6 sont omises).
PEM
-
Comprend seulement trois colonnes destinées aux cartouches de données. Les trois colonnes les plus à l'extérieur sont inactives.
AEM
-
En d'autres termes, la numérotation des colonnes AEM se base sur la présence d'un DEM et de quatre CEM installés à gauche du module de base et de quatre CEM installés à sa droite.
-
Les colonnes AEM de gauche sont toujours numérotées de –33 à –31.
-
Les colonnes AEM de droite sont toujours numérotées de 31 à 33.
-
- Côté
-
Indique la façade avant (côté CAP) ou arrière (côté lecteur) de la bibliothèque.
-
Façade arrière = 1
-
Façade avant = 2
-
- Ligne
-
L'emplacement vertical d'une cartouche de données, numérotée de manière consécutive de haut (1) en bas (52).

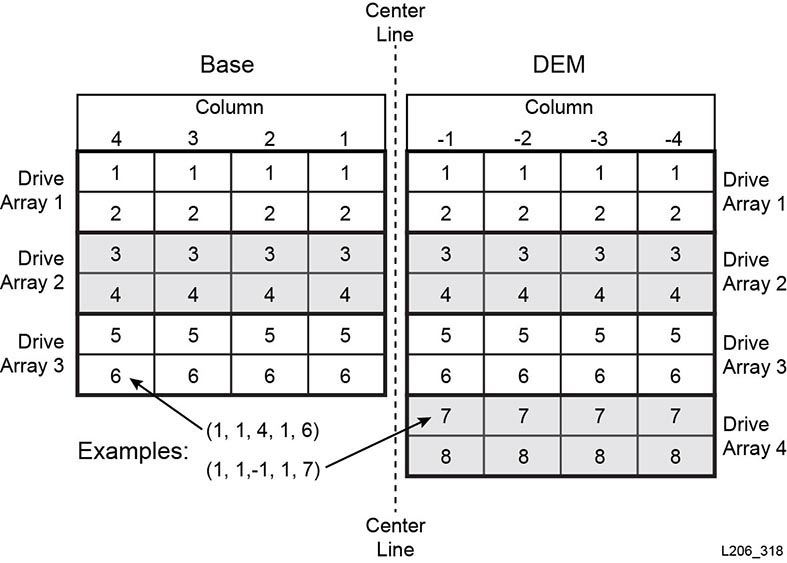

Adressage du microprogramme interne des lecteurs de bande
L'adressage du microprogramme (bibliothèque, rail, colonne, côté, ligne) distingue un lecteur en fonction de la colonne et de la ligne. Les valeurs bibliothèque, rail et côté sont toujours égales à 1.
Remarque:
La Figure E-3 présente la vue arrière (côté lecteur) de la bibliothèque.
Adressage du microprogramme interne des robots
- Colonne
-
La valeur de la colonne est toujours égale à 0.
- Côté
-
En présence d'un seul robot : la valeur du côté est toujours égale à 1.
Pour des configurations de robotique redondantes :
-
Robot gauche = 1
-
Robot droit = 2
-
- Ligne
-
Durant l'adressage du périphérique : la ligne est égale 0.
Durant l'adressage de l'emplacement spécifique : la ligne est la valeur de l'emplacement (1).
- Exemple - Adressage du microprogramme du robot
-
Dans cet exemple, l'adresse fait référence au robot droit dans une bibliothèque d'unités robotiques redondante.
L'adresse du microprogramme est : (1, 1, 0, 2, 0)
Adressage du microprogramme interne des CAP
Adressage des CAP de rotation
- Colonne
-
La valeur de la colonne dépend de la taille de la bibliothèque et de l'emplacement du module contenant le CAP.
Pour les modules situés à gauche de la ligne centrale, la valeur de la colonne du CAP correspond à la deuxième colonne à partir de la droite du module. Par exemple, la valeur de la colonne du CAP serait -2 tandis qu'elle serait égale à -8 dans un CEM situé à gauche du DEM.
Pour les modules situés à droite de la ligne centrale, la valeur de la colonne du CAP correspond à la cinquième colonne à partir de la gauche du module. Par exemple, la valeur de la colonne d'un CAP serait 5 dans un module de base tandis qu'elle serait égale à 11 dans un CEM situé à droite du module de base.
- Côté
-
La valeur de côté est toujours égale à 2, étant donné que les CAP sont uniquement situés à l'avant du module.
- Ligne
-
Durant l'adressage du périphérique : la valeur de ligne est égale à 0.
Durant l'adressage d'un emplacement spécifique : la valeur de ligne correspond à l'emplacement du magasin CAP (valeurs 1 à 26).
- Exemple - Adressage du microprogramme de rotation
-
Dans cet exemple, la bibliothèque possède un module de base, un DEM et quatre CEM (deux sur chaque côté). L'adresse se rapporte au sixième emplacement vers le bas dans le CAP du CEM situé à l'extrémité gauche.
L'adresse du microprogramme est : (1, 1, -14, 2, 6)
Adressage du CAP des AEM
- Colonne
-
En cas de référencement, la valeur de la colonne est toujours :
-
-31 pour l'AEM de gauche
-
31 pour l'AEM de droite
En cas de référencement d'un emplacement dans le CAP, la valeur de la colonne est toujours comprise entre :
-
-31 et -33 pour l'AEM de gauche
-
31 et 33 pour l'AEM de droite
-
- Côté
-
Indique les portes du CAP avant ou arrière de la bibliothèque.
-
Façade arrière = 1
-
Façade avant = 2
-
- Ligne
-
Durant l'adressage du périphérique : la valeur de ligne est égale à 0.
Durant l'adressage d'un emplacement spécifique : la valeur de la ligne correspond à l'emplacement du CAP (valeurs 1 à 26).
- Exemple - Adressage du microprogramme du CAP des AEM
-
Dans cet exemple, l'adresse fait référence à un emplacement de cartouche dans l'AEM droit. L'emplacement est le 37e à partir du haut dans la colonne la plus à droite de la porte du CAP arrière.
L'adresse du microprogramme est : (1, 1, 33, 1, 37)

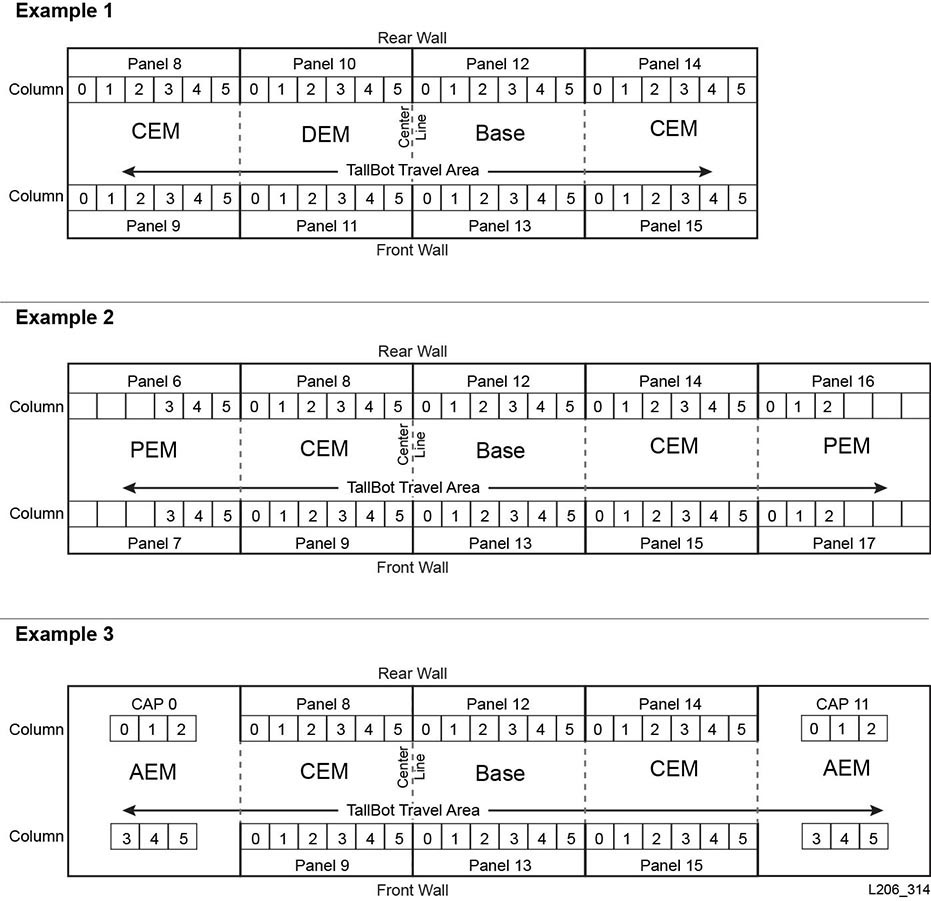

Schéma d'adressage HLI-PRC
Présentation de l'adressage HLI
L'adressage HLI-PRC désigne l'emplacement physique à l'aide des paramètres : LSM (Library Storage Module), Panel (panneau), Row (ligne) et Column (colonne).
- LSM
-
Toujours égal à 0.
- Panneau
-
Indique la façade avant (côté CAP) ou arrière (côté lecteur) d'un module. Le nombre de panneaux va de 0 à 23 en fonction de la configuration de la bibliothèque.
-
Façade arrière = numéros impairs
-
Façade avant = numéros pairs
L'emplacement du panneau est défini en fonction du module de base (panneaux 12 et 13). Les valeurs de panneau inférieures à 12 indiquent que le module se trouve à gauche du module de base, tandis que les valeurs supérieures à 13 indiquent que le module se trouve à droite du module de base.
Module de base
-
Panneaux 12 et 13
DEM
-
Panneaux 10 et 11
CEM
-
Les panneaux sont numérotés de manière consécutive à partir du module adjacent. Toutefois, en l'absence de DEM, un CEM placé directement à gauche d'un module de base comprend les panneaux -8 et -9 (les panneaux -10 et -11 sont omis).
AEM
-
Les AEM sont considérés comme des CAP par l'adressage HLI. Ils sont associés à ID de CAP plutôt qu'à un numéro de panneau (voir la section Adressage HLI des CAP)
-
L'ID de CAP de l'AEM de gauche est toujours 0
-
L'ID de CAP de l'AEM de droite est toujours 11
-
- Ligne
-
Position verticale d'un emplacement, numéroté de manière consécutive du haut vers le bas (0 à 51). Toutefois, la numérotation des lignes des baies de lecteurs va de 0 à 23 pour le module de base et de 0 à 31 dans le DEM.
- Colonne
-
Position horizontale d'un emplacement de la gauche vers la droite (0 à 5). La valeur de colonne des baies de lecteur est néanmoins toujours égale à 0 (voir la section Numérotation du matériel des lecteurs de bande").
La numérotation de la colonne AEM débute à partir de la façade arrière et se poursuit de gauche à droite (colonnes 0 à 2), puis continue vers la façade avant et se poursuit de gauche à droite (colonnes 3 à 5).
Adressage HLI des CAP
L'adressage HLI définit les emplacements de CAP à l'aide d'un ID de CAP plutôt qu'une valeur de panneau. L'adressage est LSM, ID de CAP, ligne, colonne.
Adressage des CAP de rotation
- LSM
-
Toujours égal à 0.
- ID de CAP
-
Les ID de CAP sont compris entre 1 et 10.
-
CEM à gauche de la ligne centrale = 1 à 4 (gauche à droite)
-
DEM = 5
-
Module de base = 6
-
CEM à droite de la ligne centrale = 6 à 10 (gauche à droite)
-
- Ligne
-
La valeur correspond à l'emplacement dans le CAP (les valeurs peuvent être comprises entre 0 et 25).
- Colonne
-
La valeur est toujours égale à 0.
- Exemple - Adressage HLI des CAP de rotation
-
Dans cet exemple, la bibliothèque possède un module de base, un DEM et huit CEM (quatre sur chaque côté). L'adresse se rapporte au sixième emplacement vers le bas dans le CAP du CEM situé à l'extrémité gauche.
L'adresse HLI est : (0, 1, 5, 0)
Adressage du CAP des AEM
- LSM
-
Toujours égal à 0.
- ID de CAP
-
L'AEM gauche est égal à 0.
L'AEM droit est égal à 11.
- Ligne
-
La valeur correspond à l'emplacement dans une colonne (les valeurs peuvent être comprises entre 0 et 38).
- Colonne
-
Façade arrière = colonnes 0 à 2
Façade avant = colonnes 3 à 5

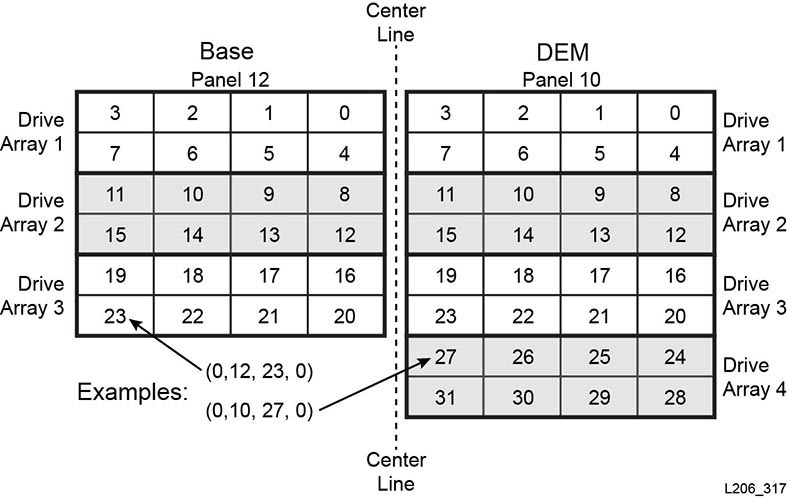

Adressage HLI des lecteurs de bande
L'adressage HLI définit les lecteurs de bande à l'aide d'un ID de lecteur plutôt qu'une valeur de ligne. L'adressage est LSM, panneau, ID de lecteur, colonne (voir la section Numérotation du matériel des lecteurs de bande). HLI distingue un lecteur en fonction de la valeur du panneau et du lecteur. Les valeurs de LSM et de colonne sont toujours égales à 0.
Remarque:
La Figure E-5 présente la vue arrière (côté lecteur) de la bibliothèque.
Numérotation des éléments FC-SCSI
Remarque:
La modification de la configuration de la bibliothèque peut entraîner la réaffectation des numéros d'éléments par la bibliothèque.Pour la numérotation des éléments FC-SCSI, chaque composant actif de la bibliothèque est défini par un ID d'élément unique. La numérotation de l'élément SCSI contient englobe trois types d'éléments :
-
Eléments de stockage (emplacements de stockage actifs)
-
Commence à 2000.
-
Numérotés de haut en bas, de gauche à droite et de l'arrière vers l'avant.
-
-
Eléments d'importation/exportation (CAP de rotation)
-
Commence à 10 pour le CAP le plus à gauche dans la bibliothèque. Les éléments de stockage et d'importation/exportation sont numérotés de manière séquentielle par emplacement. Aucun emplacement n'est omis.
-
Numérotés de haut en bas, de gauche à droite (voir la section Figure E-9)
-
-
Eléments de transfert de données (lecteurs)
-
Commence à 1000 et est incrémenté de un pour chaque lecteur installé.
-
Numérotés de gauche à droite et de haut en bas à partir de la ligne centrale du module de base et jusqu'au DEM, le cas échéant.
Remarque:
Quand une bibliothèque est mise sous tension, aucun emplacement de lecteur vide n'est inclut dans la séquence de numérotation des éléments. Les applications de sauvegarde Open Systems ne tolèrent pas les éléments de transfert de données qui ne répondent pas ou ne peuvent pas répondre lorsque vous mettez la bibliothèque sous tension.
-

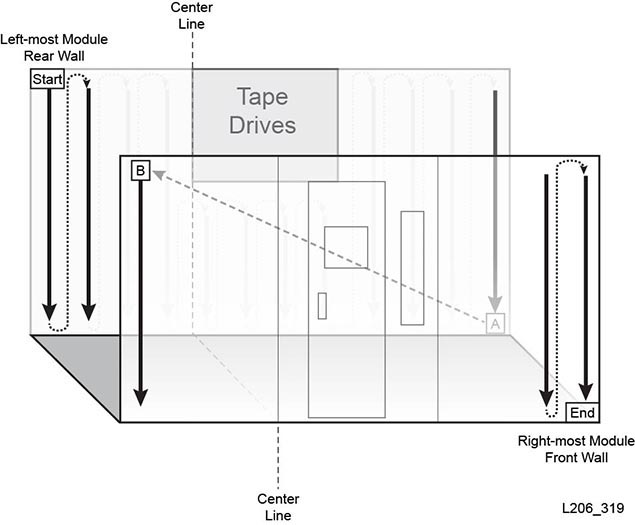

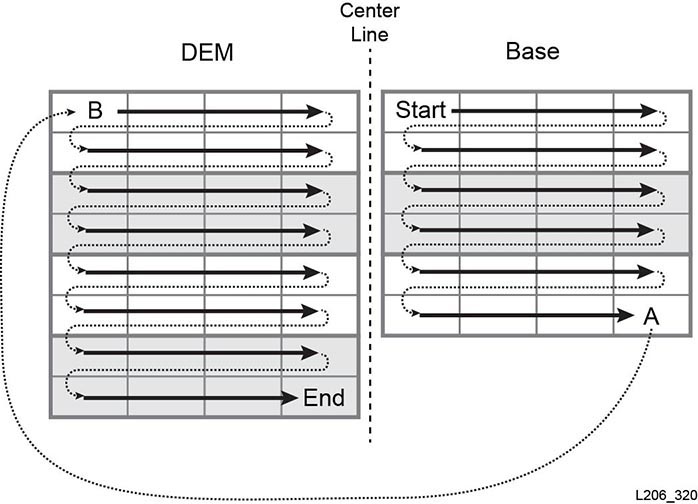

Numérotation SCSI par défaut
Remarque:
Le modèle de numérotation par défaut part du principe que vous disposez d'une bibliothèque non partitionnée utilisant la configuration de capacité par défaut de "gauche à droite".Schéma de numérotation de l'élément de stockage SCSI par défaut (cartouches)
-
La numérotation démarre à 2000 dans l'emplacement supérieur gauche de la façade arrière du module le plus à gauche.
-
La numérotation progresse du haut vers le bas et de gauche à droite.
-
Lorsque la numérotation atteint le dernier emplacement de la façade arrière, elle passe à la façade avant du module le plus à gauche (A à B dans la Figure E-6).
-
Elle se poursuit de haut en bas, puis de gauche à droite et se termine dans la partie inférieure droite du module le plus à droite.
Schéma de numérotation de l'élément de transfert de données SCSI par défaut (lecteurs)
-
La numérotation débute dans l'emplacement de lecteur supérieur gauche du module de base.
-
La numérotation progresse de gauche à droite et de haut en bas (en ignorant tous les emplacements de lecteur vides).
-
Quand elle atteint l'emplacement de lecteur inférieur droit du module de base, elle passe dans le module d'extension de lecteur (A à B dans la Figure E-7).
-
Elle se poursuit de gauche à droite, de haut en bas puis se termine dans la partie inférieure droite du DEM.

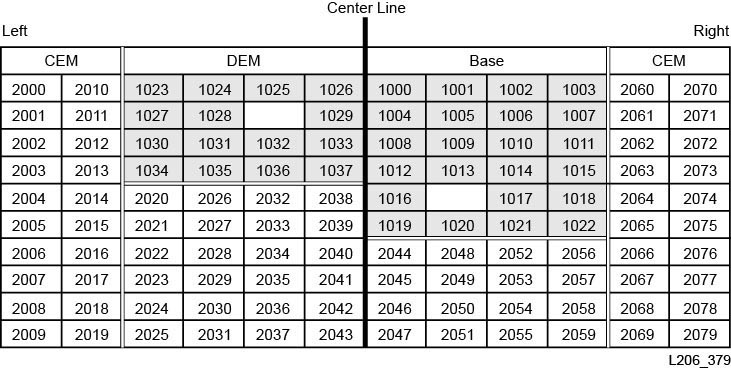

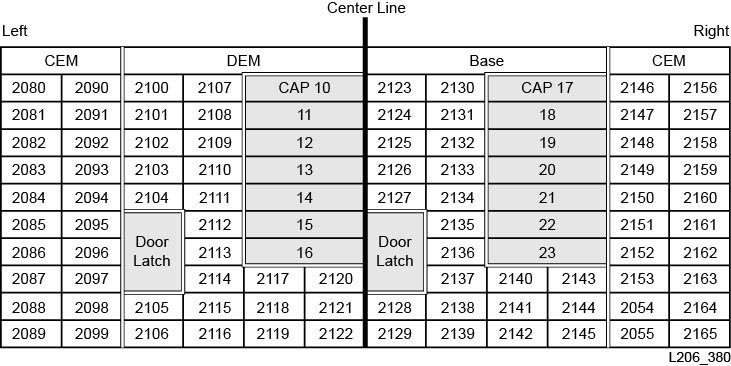

Exemple de numérotation par défaut
Remarque:
La bibliothèque de cet exemple a été simplifiée. Il ne s'agit pas d'une représentation exacte d'une bibliothèque SL3000.L'exemple de bibliothèque inclut :
-
Quatre modules : un module de base, un module DEM et deux CEM
-
166 emplacements de cartouche de données : numérotés de 2000 à 2165
-
40 baies de lecteurs de bande (deux baies de lecteur sont manquantes, une sur chaque module) : numérotées de 1000 à 1037
-
Deux CAP, contenant sept emplacements chacun : numérotés de 10 à 23
La numérotation par défaut est illustrée sur les schémas ci-dessous.
Numéroration SCSI dans une bibliothèque non partitionnée utilisant une capacité personnalisée
Après l'activation d'une zone de la bibliothèque, la numérotation commence dans l'emplacement le plus à gauche de la façade arrière dans la zone active. Ensuite, le schéma de numérotation suit le modèle défini dans la section Schéma de numérotation de l'élément de stockage SCSI par défaut (cartouches) pour tous les emplacements actifs et omet tous les emplacements inactifs.
Lorsque vous activez de la capacité supplémentaire ultérieurement, la numérotation SCSI des emplacements activés précédemment reste inchangée. La bibliothèque ajoute la numérotation SCSI pour les emplacements activés récemment.
Si vous ajoutez des lecteurs de bande, la bibliothèque réassigne la numérotation de l'élément de transfert de données SCSI, en procédant comme décrit à la section Schéma de numérotation de l'élément de transfert de données SCSI par défaut (lecteurs). La bibliothèque est ensuite réinitialisée.

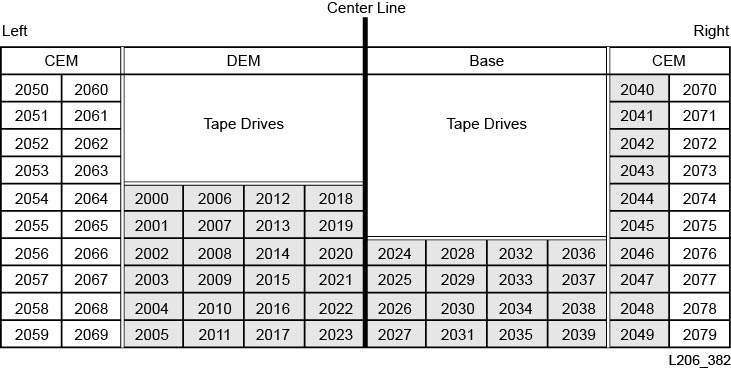

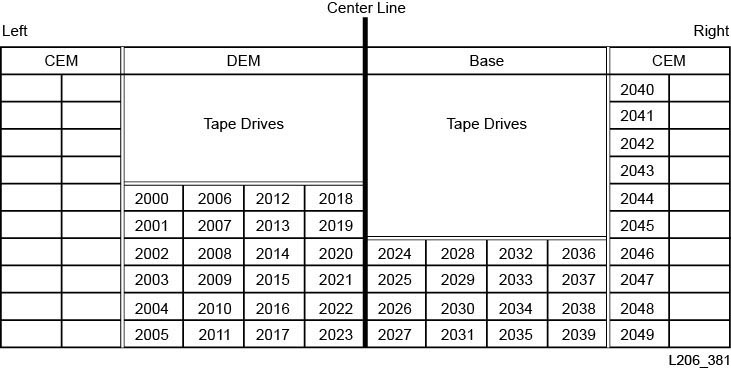

Exemple de numérotation de la capacité personnalisée
Remarque:
La bibliothèque de cet exemple a été simplifiée. Il ne s'agit pas d'une représentation exacte d'une bibliothèque SL3000.Pour cet exemple, l'utilisateur active 50 emplacements, en commençant par le DEM. Par conséquent, la numérotation de l'élément de stockage SCSI commence à 2000 par l'emplacement actif le plus à gauche dans la partie supérieure du DEM (voir la section Figure E-10 ci-dessous).
Ultérieurement, l'utilisateur active les 30 emplacements restants dans la bibliothèque. La bibliothèque numérote les emplacements en démarrant à 2050 dans le coin supérieur gauche du CEM (voir la section Figure E-11 ci-dessous).
Numérotation SCSI dans une bibliothèque partitionnée
Lorsque vous définissez une partition, la numérotation commence dans l'emplacement le plus à gauche de la façade arrière dans la partition. Le schéma de numérotation suit le modèle défini dans la section Schéma de numérotation de l'élément de stockage SCSI par défaut (cartouches) pour tous les emplacements actifs, mais omet les emplacements inactifs et absents de la partition. La numérotation des éléments est continue pour chaque partition même si les emplacements de la partition ne sont pas adjacents.
Si vous allouez plus de ressources à la partition, la numérotation SCSI des éléments numérotés précédemment dans la partition reste inchangée. La bibliothèque ajoute simplement la numérotation SCSI aux nouveaux emplacements activés ou aux nouveaux lecteurs de bande insérés dans la partition.

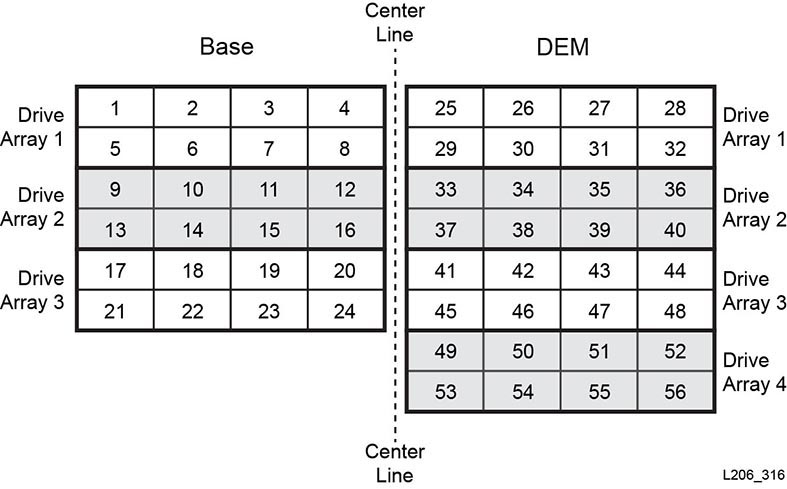

Numérotation du matériel des lecteurs de bande
La numérotation du matériel est assignée par la carte de contrôleur HBC. Elle permet d'identifier un emplacement de lecteur de bande. La carte assigne automatiquement un numéro, compris entre 1 et 56, à chaque emplacement de lecteur.
Remarque:
La Figure E-12 présente la vue arrière (côté lecteur) de la bibliothèque.
Diagramme des façades
-

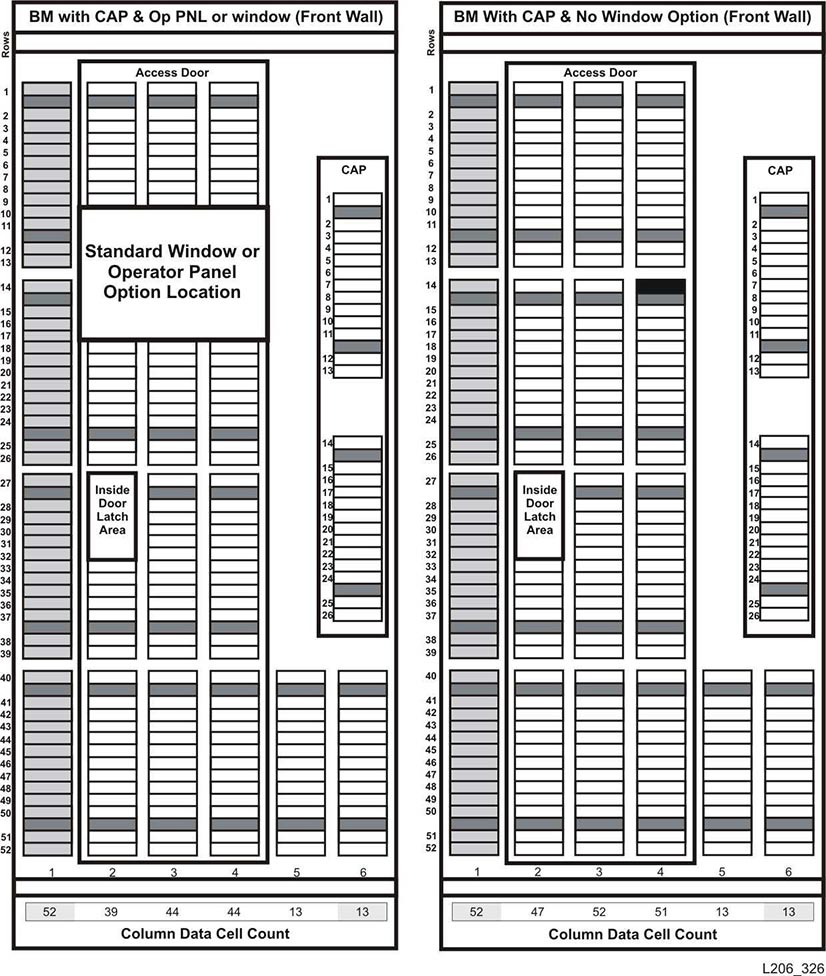

Façade avant du module de base (Figure E-13)
-

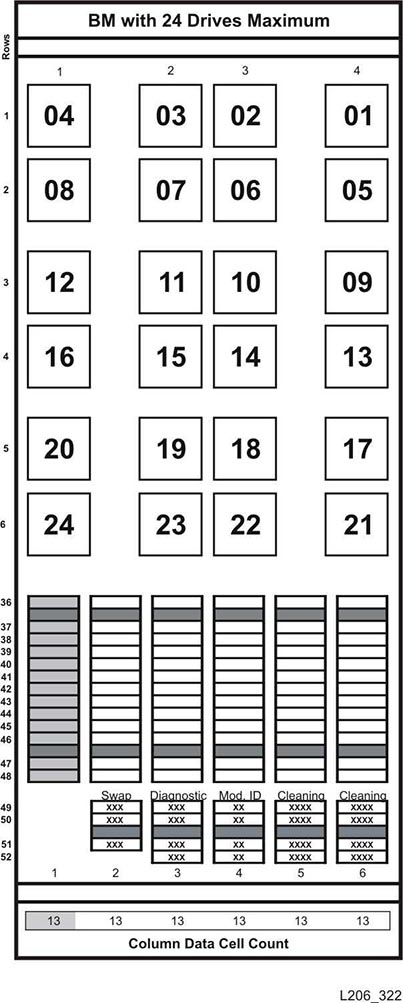

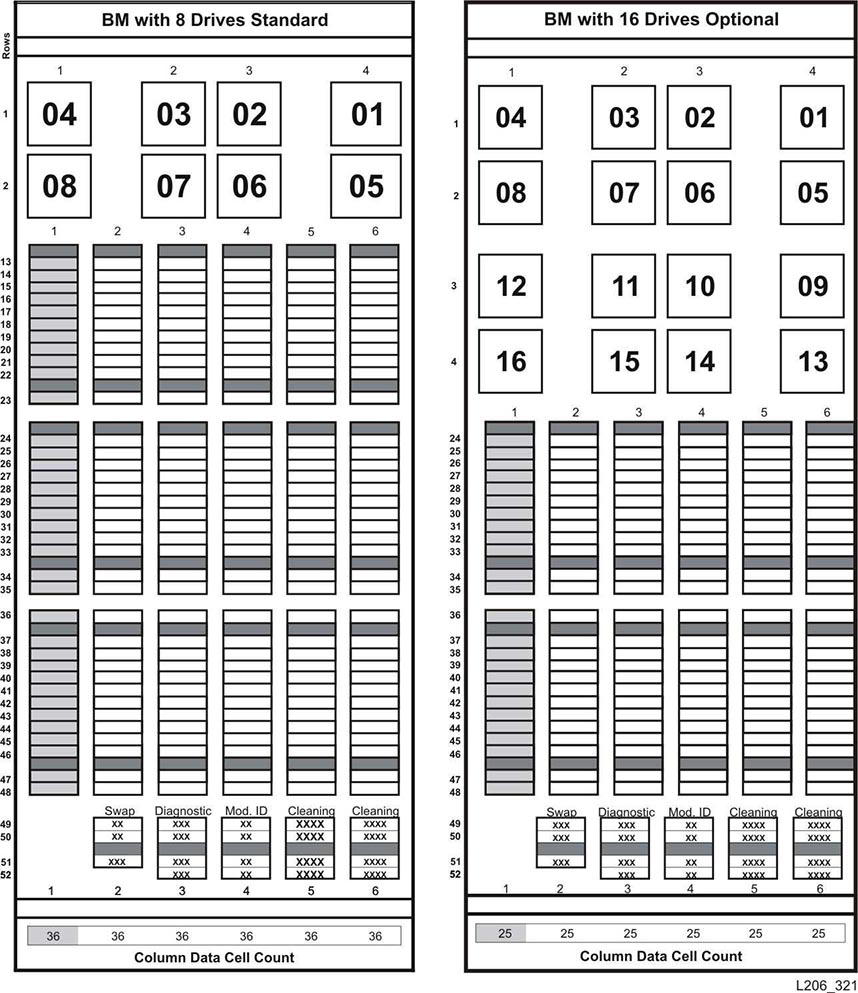

Façade arrière du module de base (Figure E-14 et Figure E-15)
-

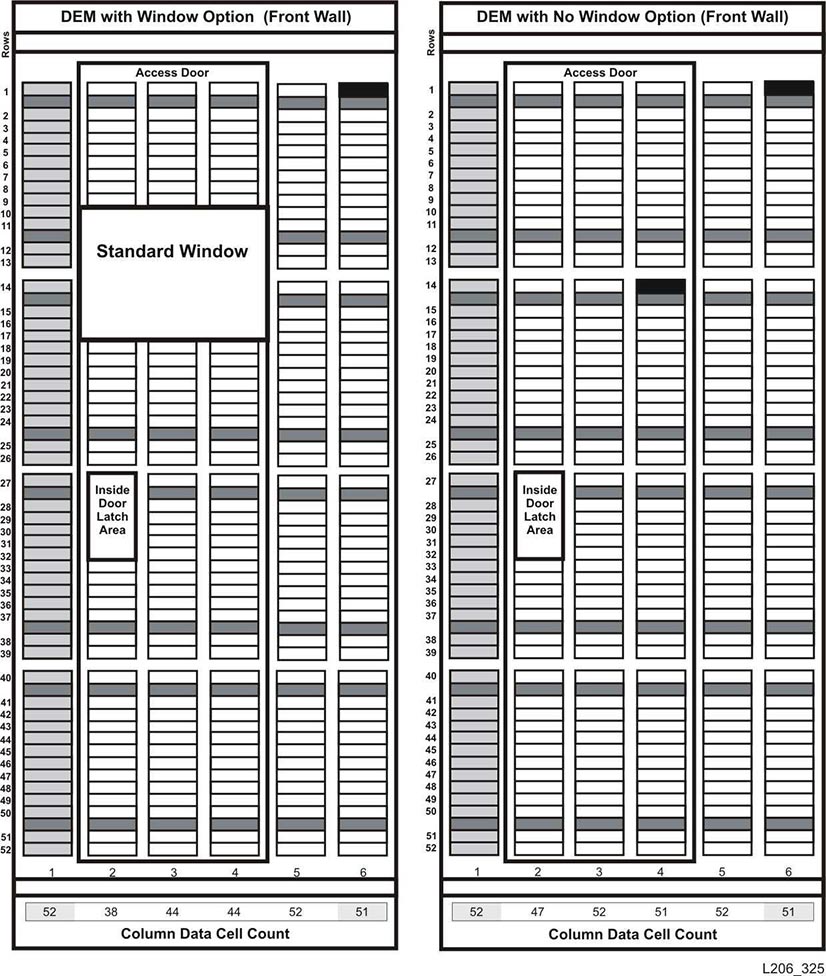

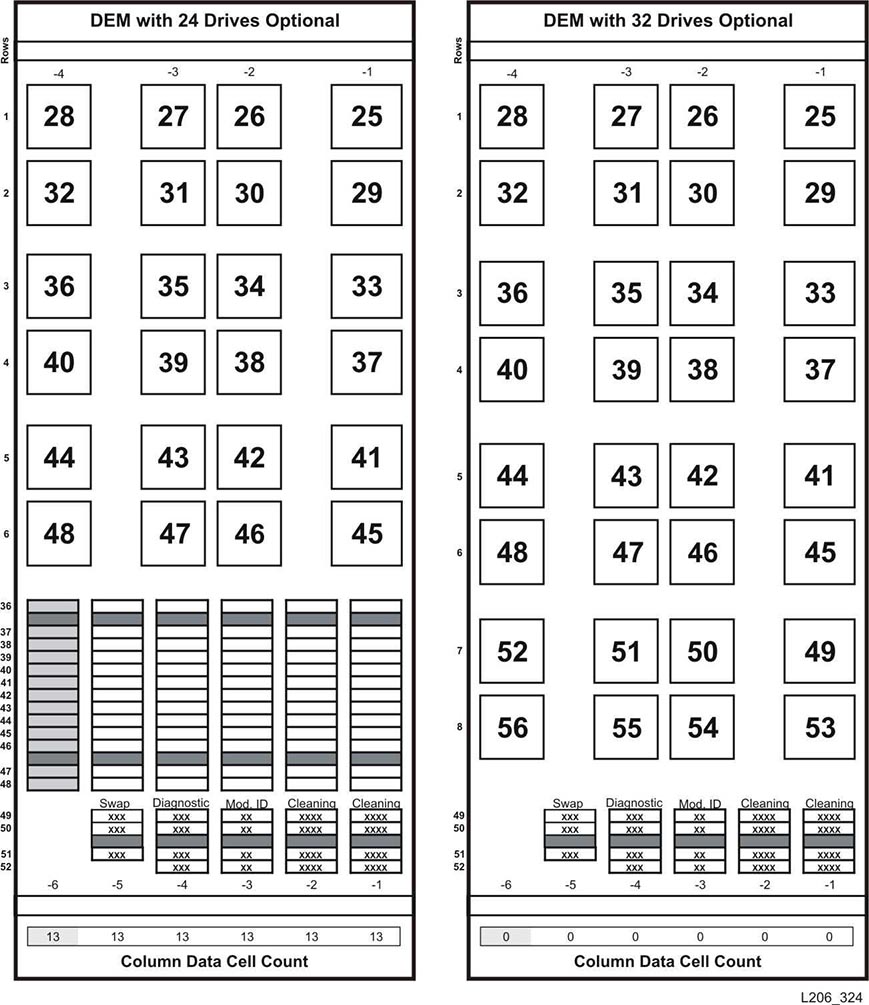

Façade avant du DEM (Figure E-16 et Figure E-17)
-

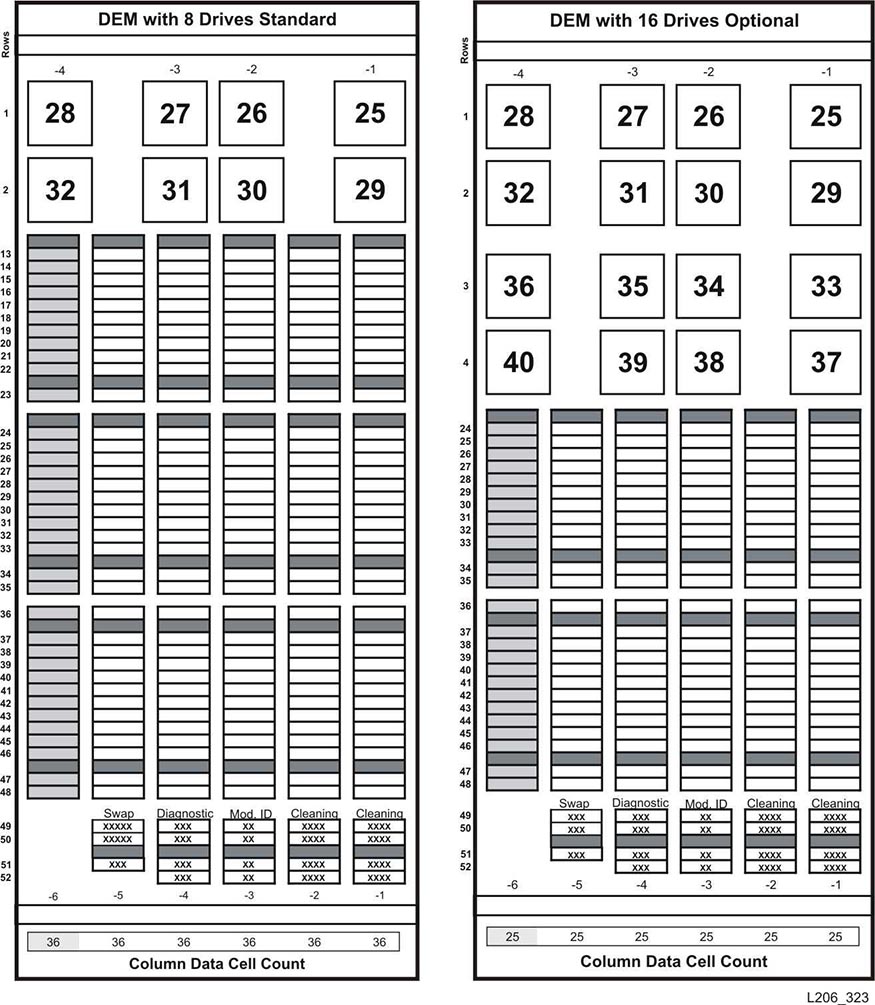

Façade arrière du DEM (Figure E-18 et Figure E-19)
-

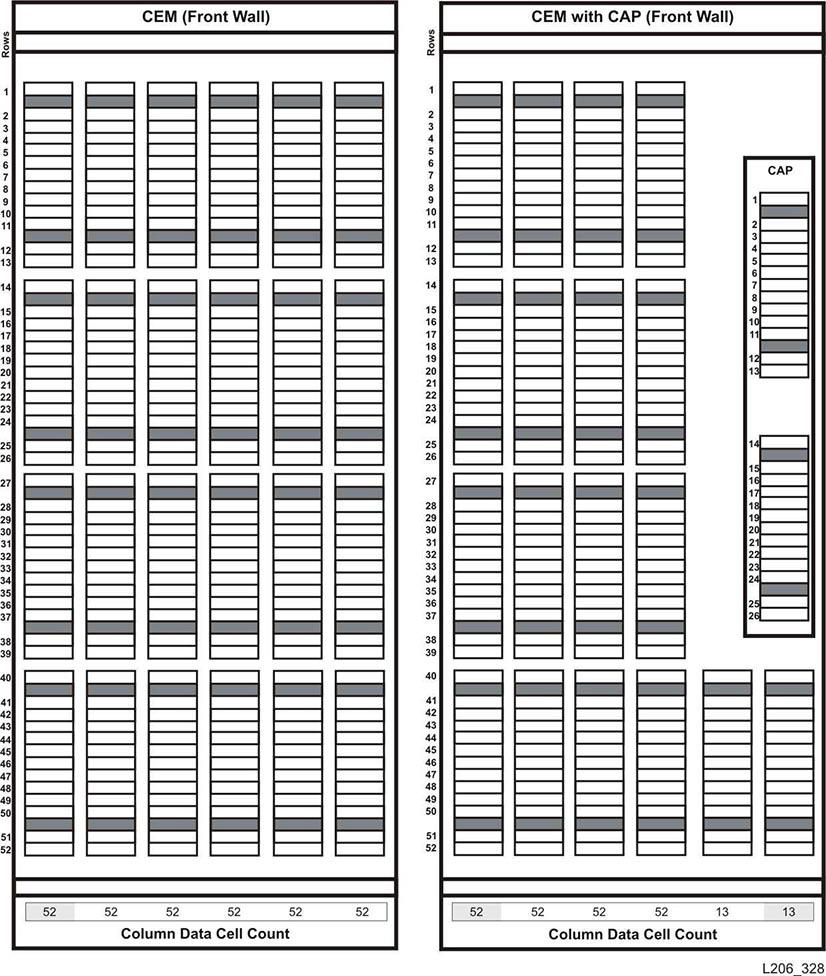

Façade avant du CEM (Figure E-20)
-

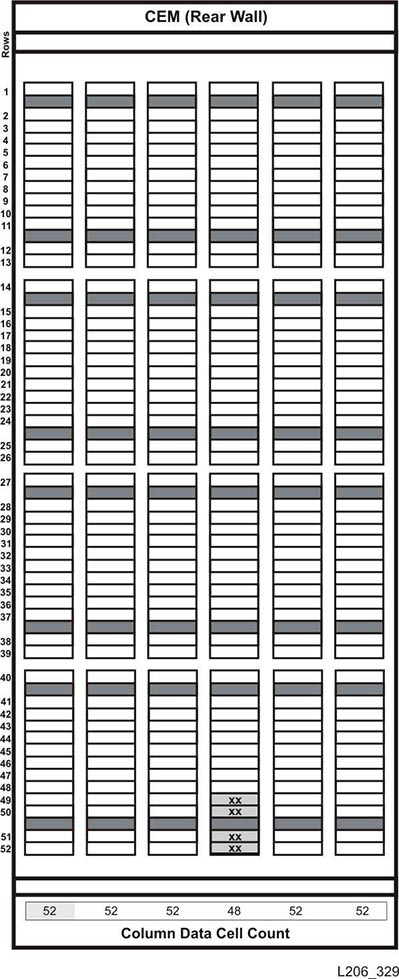

Façade arrière du CEM (Figure E-21)
-

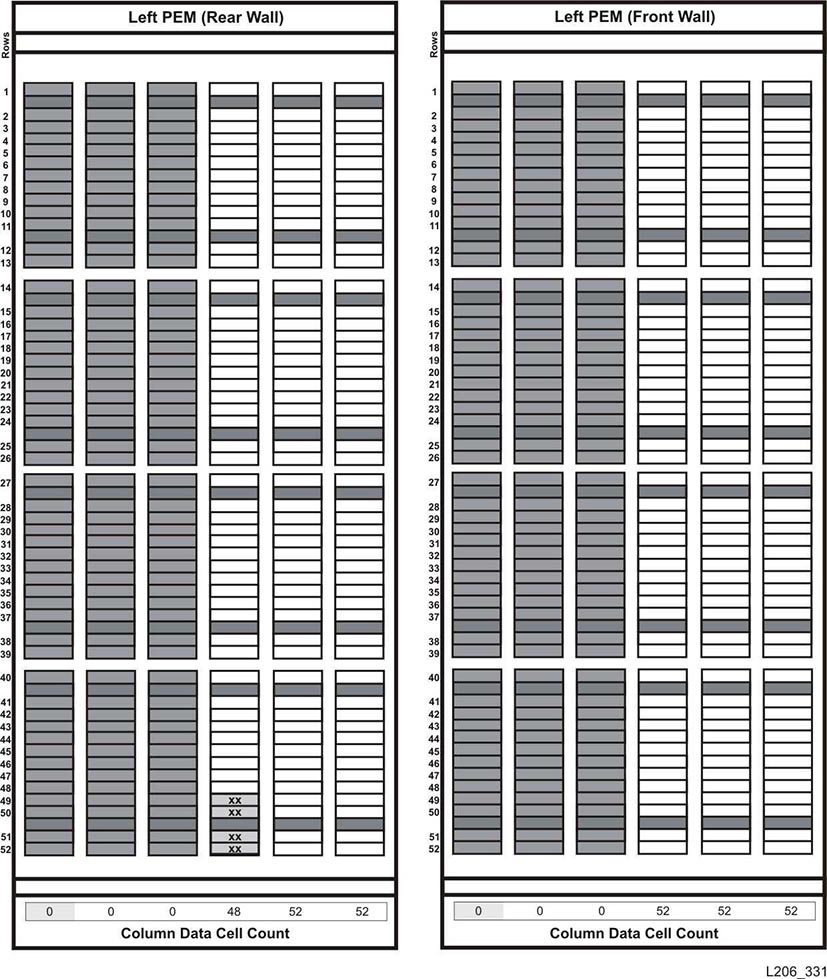

PEM gauche (Figure E-22)
-

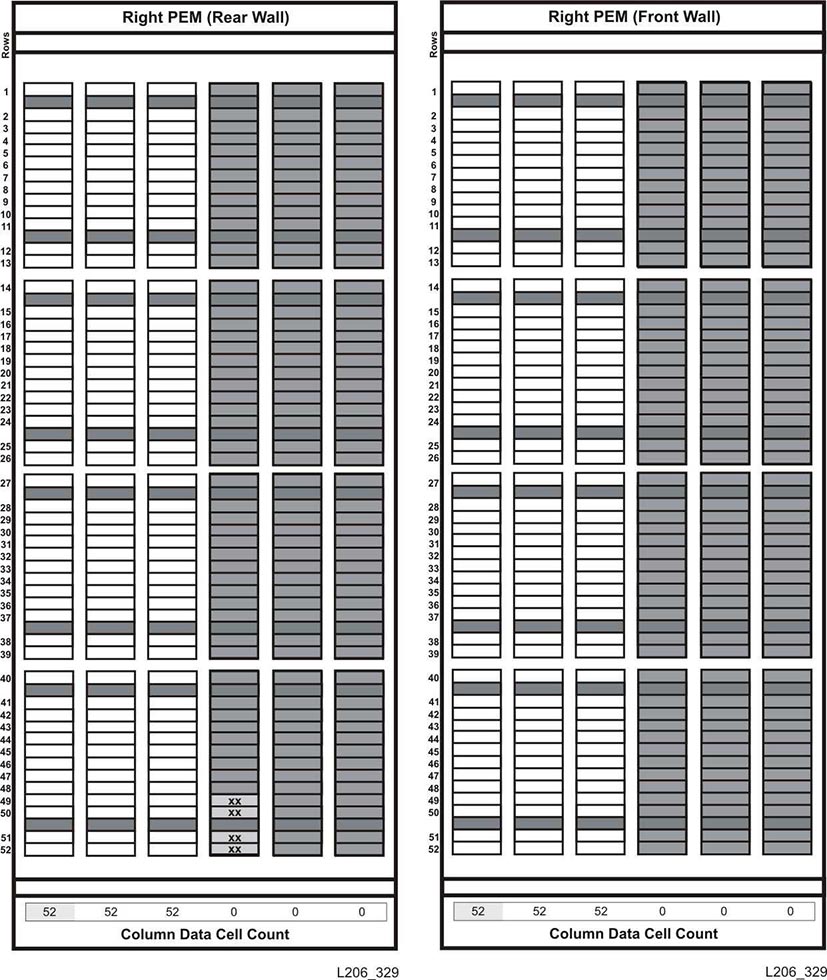

PEM droit (Figure E-23)
-

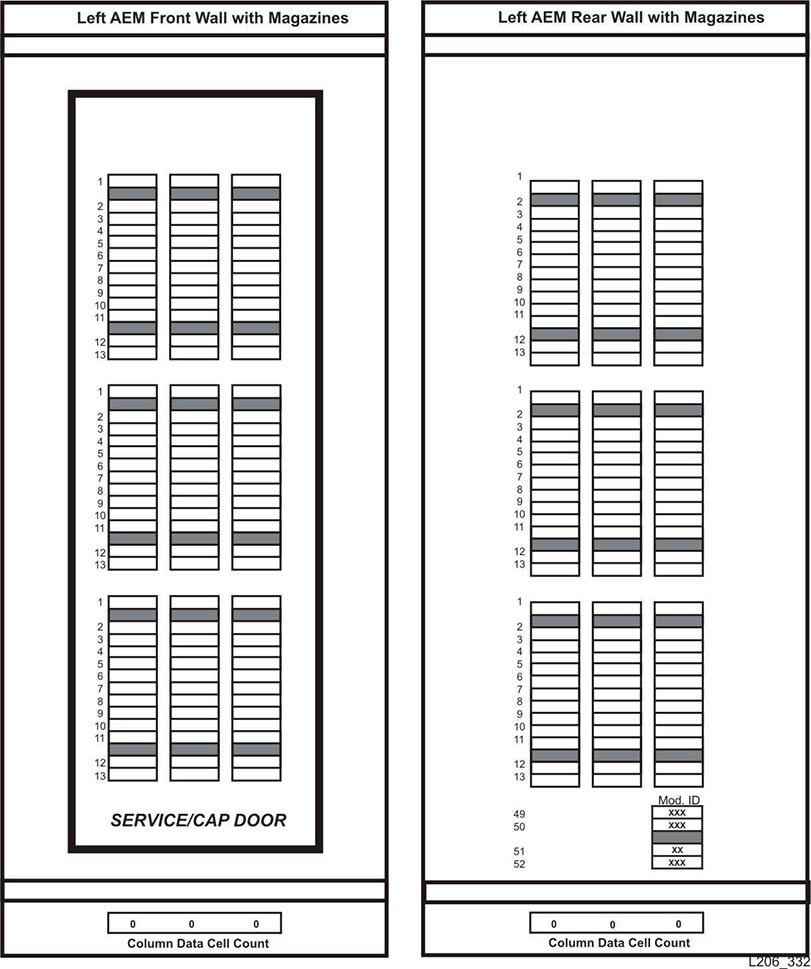

AEM gauche (Figure E-24)
-

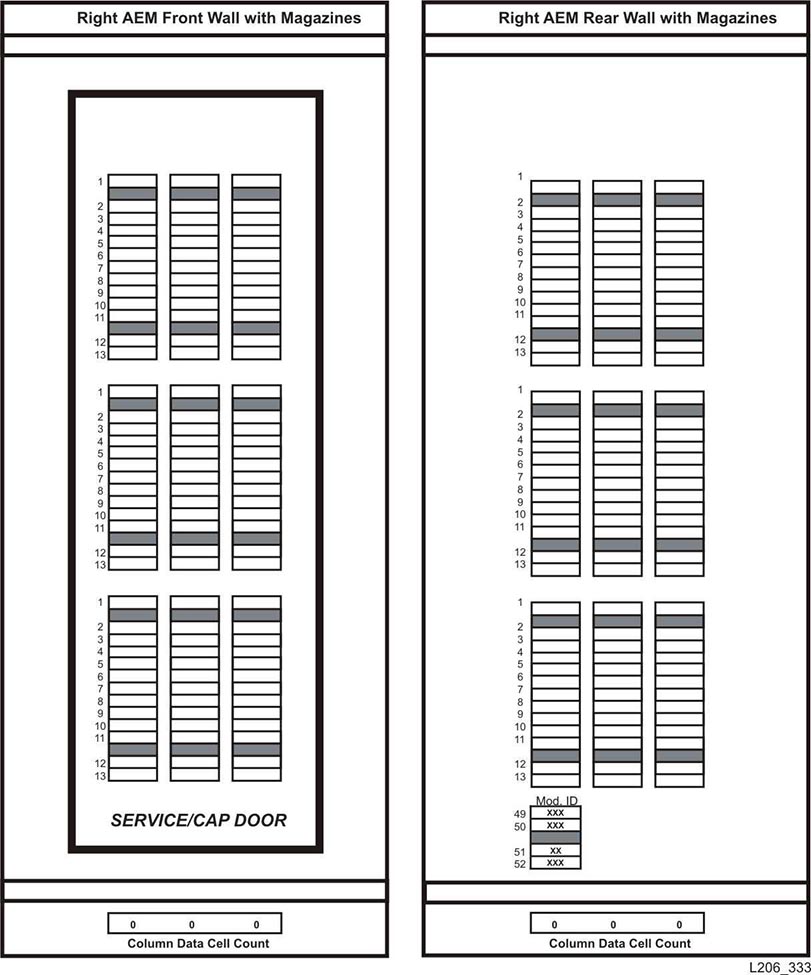

AEM droit (Figure E-25)
