C Descripción general de TCP/IP dual

TCP/IP dual proporciona dos conexiones separadas entre el host de la biblioteca (ACSLS o ELS) y la tarjeta de controlador HBC/HBCR mediante el puerto principal 2B y el puerto secundario 2A. TCP/IP dual previene la pérdida de conexión entre la biblioteca y el host, ya que evita automáticamente una ruta de comunicación defectuosa.

Consulte también:

Requisitos mínimos para TCP/IP dual

  • ACSLS 7.1 con PUT0701 para Solaris o AIX. Oracle recomienda ACSLS 8.1 o superior.

  • NCS 6.2 con los siguientes PTF para HSC/MVS/VM: SOS620 L1H168G, SMS620 L1H168F y MSP: MSP PTF LF620DL.

  • Los puertos del conmutador o el enrutador deben estar configurados para negociar automáticamente. Los puertos de SL3000 están configurados para negociar automáticamente de forma predeterminada y admitir velocidades de 10/100 Mbps.

Uso de una red compartida

Nota:

Oracle recomienda una red privada para obtener un máximo rendimiento, un mínimo conflicto de recursos y una seguridad superior.

Si debe usar una red compartida:

  • Conecte directamente la biblioteca a un conmutador o enrutador que filtre el tráfico (de difusión) no dirigido.

  • Coloque la biblioteca en su propia subred. Esto puede proteger la biblioteca y evitar que reciba mensajes de difusión.

  • Use un conmutador o enrutador gestionado para:

    • Definir prioridades en puertos para otorgar una mayor prioridad al host y la biblioteca.

    • Proporcionar ancho de banda dedicado entre el host y la biblioteca.

    • Crear una red de área local virtual (VLAN) entre el host y la biblioteca.

  • Usar una red privada virtual (VPN) para aislar el tráfico de host a biblioteca de otras interferencias, como difusiones irrelevantes.

Problemas de difusión de red en una red compartida

Las difusiones enviadas a todos los nodos de red pueden dirigirse a la biblioteca.. La biblioteca no puede procesar eficazmente las solicitudes mientras recibe estas difusiones irrelevantes. Como resultado, es posible que el host determine que se perdió la conexión a la biblioteca.

El tráfico de red pesado también puede superar la capacidad del controlador Ethernet en la tarjeta HBC/HBCR. Como resultado, el controlador se restablece continuamente.

Saturaciones de ARP en una red compartida

El procesador de SL3000 puede verse superado por saturaciones de difusiones del protocolo de resolución de direcciones (ARP). Debe conectar la biblioteca detrás de un conmutador o enrutador.

Ejemplos de configuración de TCP/IP dual

Ejemplo de TCP/IP dual para ACSLS y subredes compartidas

En este ejemplo, el servidor ACSLS y la biblioteca comparten dos subredes separadas. SL3000 utiliza una relación de uno o uno con las interfaces de red en el servidor ACSLS. La tarjeta de interfaz de red en la subred 192.168.0/23 se conecta al puerto 2B y la tarjeta de interfaz de red en la subred 192.168.1/23 se conecta al puerto 2A.

Enrutamiento

Se puede forzar una relación con los comandos route de UNIX. Para obtener más información, consulte la Guía del administrador de ACSLS y el Manual de instalación de SL3000.

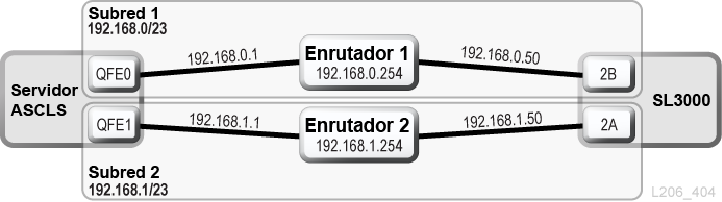

Figura C-1 TCP/IP dual para ACSLS con subredes compartidas

TCP/IP dual para ACSLS con subredes compartidas

Ejemplo de TCP/IP dual para ACSLS por medio de una red pública

En este ejemplo, el servidor ACSLS contiene dos interfaces de red que residen en dos subredes separadas. Ambas interfaces pasan por una red pública hasta dos subredes diferentes antes de conectarse a la biblioteca SL3000. En esta configuración, se usan los mismos comandos que en el primer ejemplo.

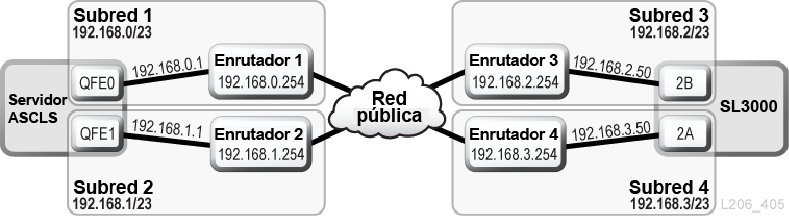

Figura C-2 TCP/IP dual para ACSLS

TCP/IP dual para ACSLS por medio de una red pública

Ejemplo de TCP/IP dual para ACSLS de alta disponibilidad

A continuación, se presenta un ejemplo de un entorno de ACSLS de alta disponibilidad (HA) que requiere TCP/IP dual. El objetivo de un entorno de HA es tener dos servidores ACSLS, uno activo y uno en espera. En esta configuración, dos servidores ACSLS conectan seis interfaces de red (tres en cada servidor) a dos subredes separadas. Una tercera subred conecta los dos servidores ACSLS por medio de una red pública.

Para obtener más información de ACSLS HA y TCP/IP dual, consulte la Guía del administrador de ACSLS.

Enrutamiento

Cuando usa ACSLS HA, debe separar las interfaces de red de SL3000 en dos subredes diferentes. Los dos servidores ACSLS distintos usan interfaces de red diferentes, por lo que se deben agregar entradas de enrutamiento personalizadas para ambos servidores ACSLS HA. Agregue las direcciones IP para ambos servidores a la configuración de SL3000.

Tablas de enrutamiento

Agregue entradas personalizadas a las tablas de enrutamiento en el servidor ACSLS. No obstante, las entradas personalizadas de la tabla de enrutamiento se perderán después de reiniciar el servidor ACSLS. A fin de mantener las entradas personalizadas de la tabla de enrutamiento, cree secuencias de comandos para agregar rutas personalizadas. Ubique las secuencias de comandos en la estructura de directorio rc para que se ejecuten de manera automática al inicio.

Para obtener más información, consulte la Guía del administrador de ACSLS..

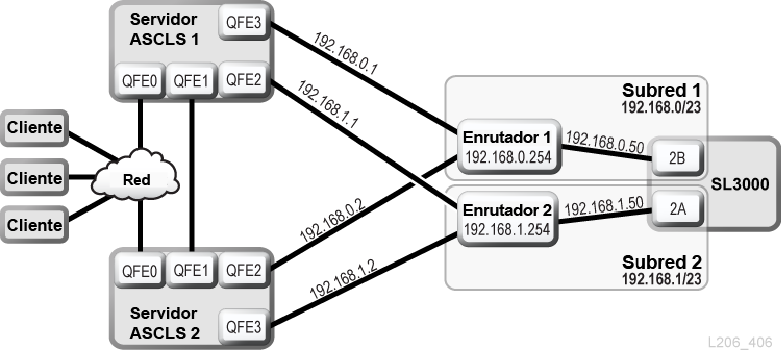

Figura C-3 TCP/IP dual de alta disponibilidad para ACSLS

ACSLS HA con TCP/IP dual

Ejemplo de ELS/HSC y TCP/IP dual

En el siguiente ejemplo, se muestra una configuración preferida para sistemas mainframe que usan TCP/IP dual. El host mainframe contiene dos interfaces de red que residen en dos subredes separadas. Cada conexión viaja por una red pública y, luego, se conecta a dos subredes diferentes antes de llegar a la biblioteca SL3000.

Para obtener más información, consulte la documentación de ELS.

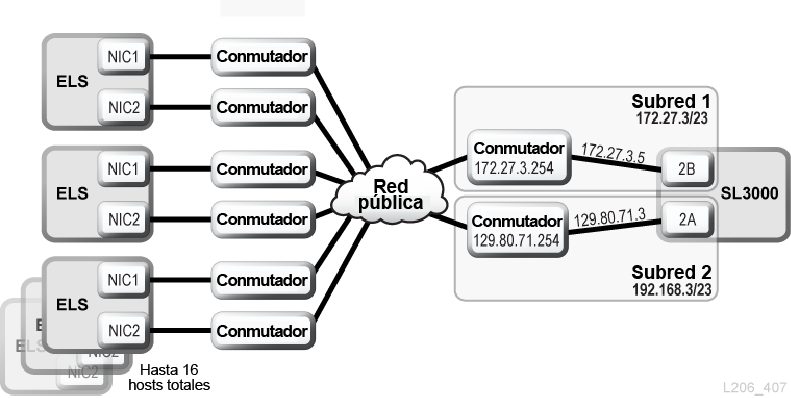

Figura C-4 TCP/IP dual para ELS/HSC

TCP/IP dual para ELS/HSC
