1 Introduction

Le sous-système VTSS (Virtual Tape Storage Subsystem, sous-système de stockage de bandes virtuel) de StorageTek Virtual Storage Manager System 6 (VSM 6) d'Oracle prend en charge la connectivité émulée de bandes à des hôtes IBM MVS, la connexion à des lecteurs RTD (Real Tape Drives, lecteurs de bandes réels), des Virtual Library Extension (VLE) et à d'autres sous-systèmes VTSS pour fournir une émulation de périphériques de bandes virtuels, des images de cartouche de bande virtuelles et une capacité du tampon supplémentaire pour l'environnement IBM MVS.

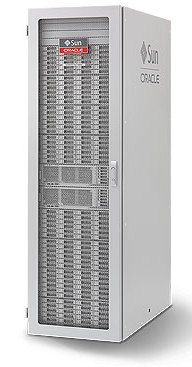

Figure 1-1 VSM 6 VTSS

La solution VSM

La solution StorageTek Virtual Storage Manager (VSM) d'Oracle est un ensemble de produits matériels et logiciels qui comprend un système de bandes virtuel sur disque pour fournir des capacités de gestion de stockage de qualité professionnelle pour l'environnement IBM mainframe. VSM optimise les charges de travail impliquant uniquement la transmission en continu et les fonctions de sauvegarde et de récupération, réduit les frais de gestion et maximise l'utilisation de la capacité des bandes pour réduire les coûts de protection des données sur une large gamme d'environnements de stockage.

VSM stocke les VTV (virtual tape volumes, volumes de bandes virtuels) sur un tampon de disque sur VTSS et peut les déplacer sur un système VLE (Virtual Library Extension), des lecteurs RTD ou les deux. Les volumes de bandes virtuels (VTV) peuvent avoir une taille maximale de 32 Go. Quand l'hôte en a besoin, si les volumes de bande virtuels migrés ne résident pas sur le sous-système VTSS, ils sont automatiquement rappelés vers le VTSS.

La solution VSM inclut les sous-systèmes suivants :

• Matériel et logiciel VTSS. L'appareil VSM 6 VTSS prend en charge la connectivité émulée de bandes à des hôtes IBM MVS, par le biais d'interfaces FICON, ainsi que la connexion FICON à des lecteurs RTD (Real Tape Drives, lecteurs de bandes réels), la connexion IP à d'autres VTTS et VLE et la connectivité à l'hôte distant à l'aide d'ECAM sur IP et de la réplication VSM 6 VTSS-à-VTSS.

• Enterprise Library Software (ELS). ELS est la suite consolidée du logiciel mainframe StorageTek qui active et gère le matériel ACS (Automated Cartridge System, système de cartouches automatisées) et VSM (Virtual Storage Manager) de StorageTek. ELS inclut le composant Host Software Component (HSC), le composant Storage Management Component (SMC), le serveur HTTP et le logiciel Virtual Tape Control Software (VTCS). VTCS contrôle la création, la suppression, la réplication, la migration de bandes virtuelles ainsi que le rappel d'images de bandes virtuelles sur VTSS ; il capture également les informations de rapports provenant de VTSS.

• Matériel et logiciel Virtual Library Extension (VLE). Le sous-système VLE sert de cible de migration et de rappel pour les volumes de bandes virtuels (VTV, Virtual Tape Volume) de VTSS. Les VLE sont connectés par IP à VSM 6 VTSS.

• Lecteurs RTD connectés à des bibliothèques de bandes physiques. Les lecteurs RTD servent de cible de migration et de rappel pour les volumes de bandes virtuels (VTV, Virtual Tape Volume) de VTSS. Les lecteurs RTD sont connectés par FICON à VSM 6 VTSS.

La plate-forme VSM 6

La plate-forme VSM 6 remplace la plate-forme VSM 5 propriétaire. Cette plate-forme fournit des performances améliorées et une capacité de stockage considérablement étendue par rapport aux versions VTSS précédentes. C'est une plate-forme évolutive qui répond aux besoins actuels des clients tout en offrant une voie vers une future croissance.

VSM 6 VTSS est emballé comme un système de montage en rack standard construit sur des plates-formes Sun de serveur, de stockage et de service existantes. Les serveurs, les étagères de disques et le boîtier de montage en rack standard sont fournis sous la forme d'un système emballé.

Le système d'exploitation Solaris 11 est la base de l'environnement logiciel VSM 6 VTSS, qui inclut également les composants d'infrastructure Solaris et le logiciel VTSS à fonction spécifique. L'environnement logiciel VSM 6 est préinstallé et préconfiguré assurant la fonctionnalité VLE, si bien que la configuration requise sur le site pour intégrer le produit à l'environnement de bandes géré du client est minimale.

VSM 6 inclut également les interfaces et la prise en charge requise pour les opérations au sein d'un Tapeplex VSM, y compris la prise en charge VTCS, la prise en charge VTSS héritée et la prise en charge ELS, HSC/SMC, NCS, VLE, SE Tools, VAT, LCM et CDRT.
