7 Conectividad de ruta de datos FICON de VSM 6

Los puertos FICON conectan los dos nodos VSM 6 con el software de host ELS y el software de interfaz VTCS en los sistemas de host MVS y a las unidades de cinta reales (RTD) en el Tapeplex. La conexión puede ser directa o mediante un conmutador.

Hay cuatro puertos FICON por nodo VSM 6, un total de ocho para el VTSS. Cada puerto admite imágenes de la unidad de control (CU) y del modo de canal (CH) de IBM simultáneamente, de forma que conectados mediante un conmutador cada puerto puede conectar los hosts y las RTD. El hecho de compartir un puerto de HOST con una conexión RTD no reduce la ruta lógica.

Funcionamiento

  • El enlace entre VSM 6 y VTCS es el nombre de RTD.

  • El enlace entre VTCS y RTD es el cable FICON hacia el DEVNO pertinente en el alojamiento de unidades pertinente.

  • Los comandos CLI de VSM 6 definen las conexiones a VSM 6.

  • Los comandos VTCS definen las conexiones a la configuración de VTCS.

  • VTCS usa el nombre de RTD definido en el comando FICONPATH que se usa en la CLI de VSM 6.

  • Múltiples comandos FICONPATH pueden enrutar hacia la misma RTD.

  • Las RTD físicas se definen en VTCS como dispositivos FICON con ID CHANIF.

  • El ID CHANIF no se usa para hacer referencia al dispositivo, pero debe estar presente para cumplir las reglas de sintaxis de VTCS. Cada ID CHANIF debe ser único y tener una sintaxis válida para cada VSM 6 definido en VTCS.

  • VTCS permite 32 ID CHANIF exclusivos. Cada VSM 6 puede tener un máximo de 32 RTD físicas definidas.

Asignaciones de puertos FICON de VSM 6

Como se muestra en la Figura 7-1, los puertos FICON están numerados del 0 al 3 comenzando por el puerto superior izquierdo en la parte posterior del nodo del servidor.

Figura 7-1 Asignaciones de puertos FICON de VSM 6

El texto adyacente describe Figura 7-1 .

Ejemplos de conectividad de RTD de VSM 6

Los siguientes ejemplos ilustran la conectividad mediante FICON entre VSM 6 y las RTD:

Cada ejemplo incluye:

  • Las conexiones entre dispositivos

  • Los comandos CLI que definen las conexiones a VSM 6

  • Los comandos VTCS que definen las conexiones de VSM 6 a la configuración de VTCS

Conectividad de RTD a VSM 6: conexión directa

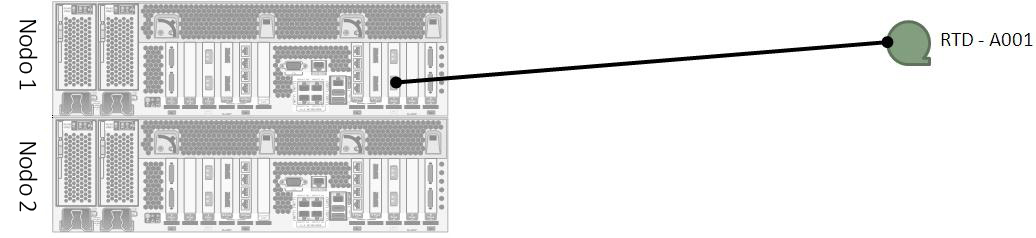

La Figura 7-2 muestra una conexión directa entre un puerto FICON de VSM 6 y una RTD.

Figura 7-2 Conectividad de RTD a VSM 6: conexión directa

El texto adyacente describe Figura 7-2 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 6: conmutador único

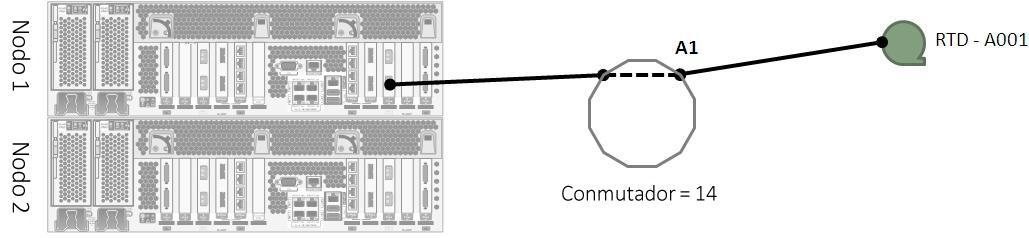

La Figura 7-3 muestra una conexión mediante un único conmutador entre un puerto FICON de VSM 6 y una RTD:

Figura 7-3 Conectividad de RTD a VSM 6: conmutador único

El texto adyacente describe Figura 7-3 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 -area A1

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 6: conmutadores en cascada

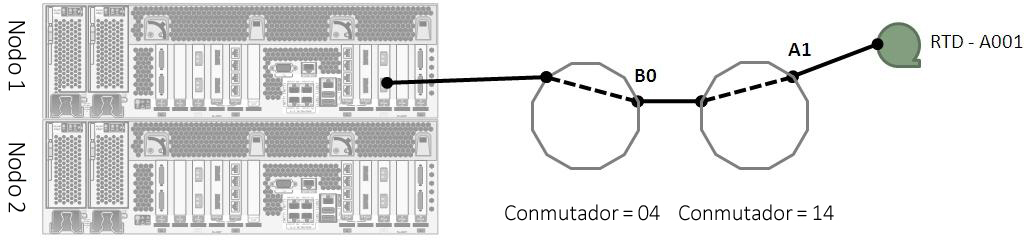

La Figura 7-4 muestra una conexión mediante conmutadores en cascada entre un puerto FICON de VSM 6 y una RTD.

Figura 7-4 Conectividad de RTD a VSM 6: conmutadores en cascada

El texto adyacente describe Figura 7-4 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 6: RTD dobles

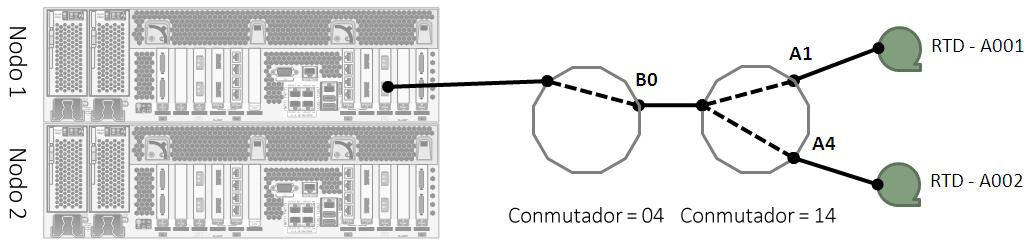

La Figura 7-5 muestra una conexión mediante conmutadores en cascada entre un puerto FICON de VSM 6 y dos RTD.

Figura 7-5 Conectividad de RTD a VSM 6: RTD dobles

El texto adyacente describe Figura 7-5 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Conectividad de RTD a VSM 6: cuatro RTD, un puerto

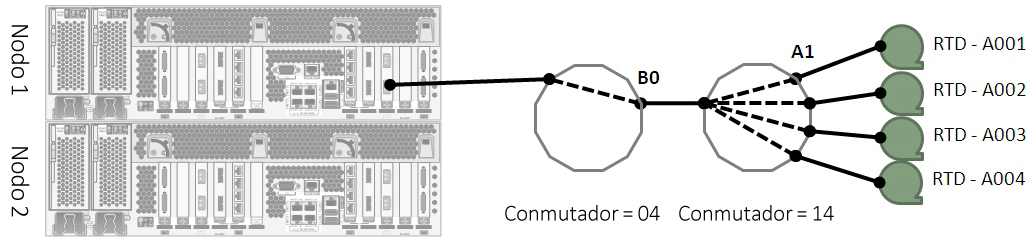

La Figura 7-6 muestra una conexión mediante conmutadores en cascada entre un puerto FICON de VSM 6 y cuatro RTD. Es la mayor cantidad de RTD que se pueden conectar a un puerto FICON de VSM 6 y hay ocho puertos en total, por lo tanto, se pueden conectar 32 RTD como máximo en cada VSM 6.

Figura 7-6 Conectividad de RTD a VSM 6: cuatro RTD, un puerto

El texto adyacente describe Figura 7-6 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A2
vsmadmin: add ficonpath -name RTDA003 -node 1 –port 3 –domain 14 -area A3
vsmadmin: add ficonpath -name RTDA004 -node 1 –port 3 –domain 14 -area A4

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0K:0
RTD NAME=RTDA003 DEVNO=A003 CHANIF=1M:0
RTD NAME=RTDA004 DEVNO=A004 CHANIF=0O:0

Conectividad de RTD a VSM 6: RTD con ruta doble

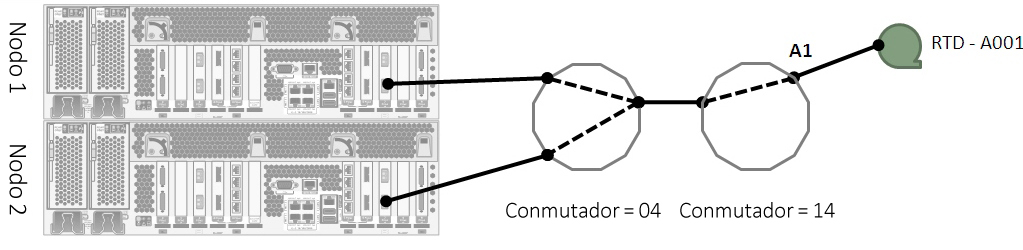

La Figura 7-7 y la Figura 7-8 muestran dos rutas FICON hacia la misma RTD. Las conexiones se establecen entre dos puertos FICON de VSM 6 ubicados en nodos separados de VSM 6, mediante conmutadores en cascada, a una sola RTD. Hay una sola definición para RTD en VTCS, y el VTSS resuelve el acceso por cualquier ruta.

Figura 7-7 Conectividad de RTD a VSM 6: ejemplo 1 de RTD con ruta doble

El texto adyacente describe Figura 7-7 .

Ejemplo 1 de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1

Ejemplo 1 de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

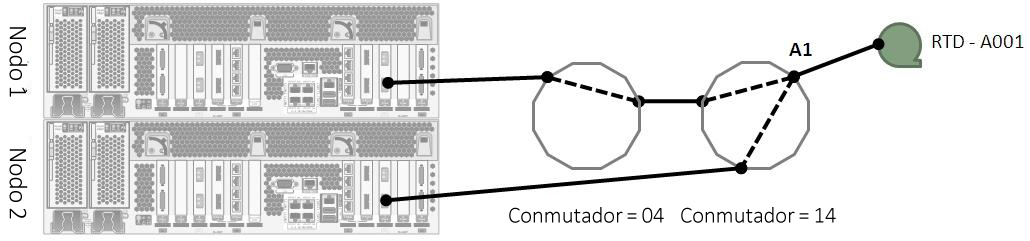

Figura 7-8 Conectividad de RTD a VSM 6: ejemplo 2 de RTD con ruta doble

El texto adyacente describe Figura 7-8 .

Ejemplo 2 de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 -area A1

Ejemplo 2 de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 6: RTD doble con ruta doble

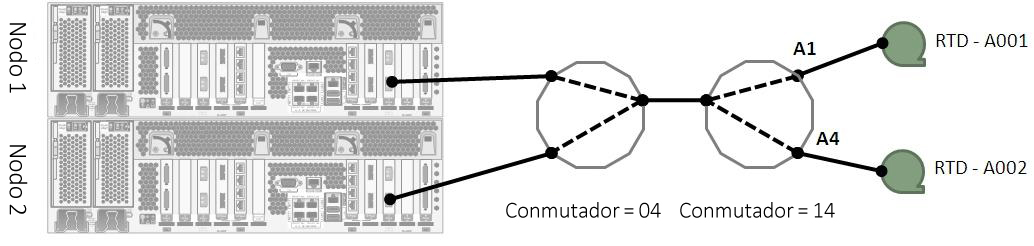

La Figura 7-9 muestra dos rutas FICON a dos RTD diferentes. Las conexiones se establecen entre dos puertos FICON de VSM 6 ubicados en nodos separados de VSM 6, mediante conmutadores en cascada, a dos RTD.

Figura 7-9 Conectividad de RTD a VSM 6: RTD doble con ruta doble

El texto adyacente describe Figura 7-9 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Conectividad de RTD a VSM 6: RTD doble con rutas múltiples

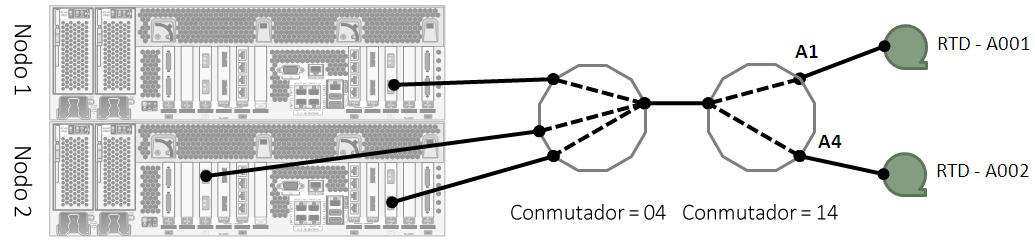

La Figura 7-10 muestra múltiples rutas FICON a dos RTD diferentes. Las conexiones se establecen entre tres puertos FICON de VSM 6 ubicados en dos nodos separados de VSM 6, mediante conmutadores en cascada, a dos RTD separadas. En este ejemplo, hay seis rutas FICON definidas en VSM 6 y dos RTD definidas a VTCS.

Figura 7-10 Conectividad de RTD a VSM 6: RTD doble con rutas múltiples

El texto adyacente describe Figura 7-10 .

Ejemplo de CLI de VSM 6:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 0 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 0 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0
