1 소개

이 장에서는 VM Client 소프트웨어 기능 및 데이터 플로우를 설명합니다.

기능

VM Client에서는 VM 시스템에서 실행 중인 클라이언트가 MVS에서 실행 중인 StorageTek TapePlex 서버로부터 실제 및 가상 테이프 서비스를 요청할 수 있습니다.

TapePlex 서버를 관리할 수 있는 MVS 소프트웨어에 대해 알아보려면 Introducing ELS 설명서를 참조하십시오.

VM Client 소프트웨어는 다음 기능을 제공합니다.

  • VM 테이프 관리 인터페이스(VMTMI) 요청을 수락하는 IUCV 인터페이스

    Oracle StorageTek VM Client는 VM/HSC를 대체하는 구성 요소로, VM 테이프 관리 시스템(TMS)이 StorageTek ACS(Automatic Cartridge System)를 사용할 수 있도록 인터페이스를 제공합니다. 또한 VM Client는 VM 테이프 관리 시스템이 StorageTek VSM(Virtual Storage Manager)을 사용할 수 있도록 인터페이스를 제공합니다.

    VM Client는 VM TMS에서 발생하는 VMTMI 요청의 대상으로 작동합니다. 모든 응답은 TMS에 VMTMI 형식으로 반환됩니다. VM Client는 VM IUCV(Inter-user Communications Vehicle)를 사용하여 TMS 서비스 시스템과 통신합니다.

    일부 VMTMI 요청은 VM Client에서 지원되지 않습니다. 지원되는 VMTMI 요청의 전체 목록은 제 9 장 VM Client 테이프 관리 인터페이스를 참조하십시오.

  • MVS 기반 TapePlex(HSC)에 대한 TCP/IP 인터페이스

    StorageTek ELS(Enterprise Library Software)는 StorageTek ACS 및 VTCS 시스템을 제어하는 XML 인터페이스(XAPI)를 제공합니다. XAPI 통신은 TCP/IP를 통해 발생합니다. VM Client는 VMTMI 요청을 새로운 XAPI 형식으로 변환합니다. XAPI 응답은 VMTMI 응답으로 변환됩니다.

    주:

    VM Client는 ELS 7.1 이상(SMC/HSC/VTCS)과만 통신할 수 있습니다.

  • VM Client를 제어하는 운영자 명령

    VM Client 명령에 대한 자세한 내용은 제 6 장 VM Client 명령을 참조하십시오.

데이터 플로우

그림 1-1은 다음과 같은 VM Client 데이터 플로우를 보여줍니다.

  1. VM 테이프 관리 시스템(TMS) 요청이 VM 테이프 관리 인터페이스(VMTMI)를 통해 VM Client로 전송됩니다.

  2. VM Client가 VMTMI 요청을 XAPI 형식으로 변환하고 TCP/IP 통신을 사용하여 MVS 서버로 요청 경로를 지정합니다.

  3. MVS 서버의 SMC/HSC/VTCS 소프트웨어가 요청을 처리하고 모든 응답을 VM Client에 XAPI 형식으로 반환합니다.

  4. VM Client가 XAPI 응답을 VMTMI 형식으로 변환하고 TMS로 응답 경로를 지정합니다.

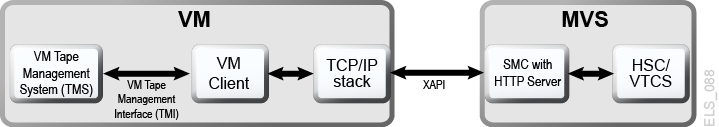

그림 1-1 VM Client 데이터 플로우

주변 텍스트에서 그림 1-1 에 관해 설명합니다.

ACSLS 서버에 대한 XAPI 클라이언트 인터페이스

XAPI(XML API)는 StorageTek 클라이언트와 서버가 TCP/IP 상에서 공통 프로토콜을 사용하여 통신할 수 있는 Oracle StorageTek API입니다.

이 XAPI가 도입됨에 따라, 이전에 실제 테이프 처리를 위해 MVS 기반 서버(Oracle StorageTek Host Software Component)를 사용해야 했던 클라이언트는 이제 다음과 같이 ACSLS 8.4 이상(XAPI 지원 가능)을 사용할 수 있습니다.

  • 이제 MVS의 SMC 클라이언트는 MVS/CSC 필요 없이 ACSLS 서버(XAPI 지원 가능)에서 실제 테이프를 요청할 수 있습니다.

  • 이제 VM Client는 ACSLS 서버(XAPI 지원 가능)에서 실제 테이프 서비스를 요청할 수 있습니다.

VM Client를 사용하여 ACSLS 서버(XAPI 지원 가능)에 연결하는 경우, VM Client TAPEPlex 및 SERVer 명령을 사용하여 ACSLS 응용 프로그램을 TapePlex로 정의하고 클라이언트와 서버 간에 TCP/IP 제어 경로를 정의해야 합니다.

  • TapePlex 명령에 대한 자세한 내용은 TAPEPlex를 참조하십시오.

  • SERVer 명령에 대한 자세한 내용은 SERVer를 참조하십시오.

VM Client와 ACSLS 서버(XAPI 사용) 간에 발생한 대부분의 클라이언트/서버 상호 작용은 최종 사용자에게 투명하게 처리됩니다. 볼륨 정보, 마운트 및 마운트 해제 요청은 VM Client에 의해 자동으로 생성되고 운영자 개입 없이 처리됩니다. 이러한 자동 상호 작용 외에도, ACSLS 서버(XAPI 사용)는 XAPI 구성 요소를 관리할 수 있도록 추가적인 관리자, 구성 및 운영자 명령을 제공합니다. 이 명령에 대한 자세한 내용은 ELS 설명서 XAPI Client Interface to ACSLS Server Reference를 참조하십시오.
