了解实验结果

语言：

本节介绍如何使用 er_print 命令行和线程分析器显示检测到的每次数据争用的以下信息：

数据争用的唯一 ID。
与数据争用相关联的虚拟地址 Vaddr。如果不止一个虚拟地址，则会在括号中显示标签 Multiple Addresses（多个地址）。
两个不同线程对虚拟地址 Vaddr 的内存访问。将会显示访问的类型（读取或写入），以及源代码中发生访问的函数、偏移量和行号。
与数据争用相关联的调用堆栈跟踪总数。每个跟踪都引用发生两个数据争用访问时的一对线程调用堆栈。

如果使用的是线程分析器，则在 "Races"（争用）视图中选择单个调用堆栈跟踪时会在 "Race Details"（争用详细信息）窗口中显示这两个调用堆栈。如果使用的是 er_print 实用程序，rdetail 命令将会显示这两个调用堆栈。

`prime_omp.c` 中的数据争用

要检查 prime_omp.c 中的数据争用，可以使用在创建数据争用检测实验中创建的实验之一。

要使用 er_print 显示 prime_omp_instr.er 实验中的数据争用信息，请键入以下命令。

% er_print prime_omp_inst.er

在 (er_print) 提示符下，键入 races 可看到类似如下的输出：

(er_print) races

Total Races:  4 Experiment:  prime_omp_inst.er

Race #1, Vaddr: 0x21850
         Access 1: Write, line 25 in "prime_omp.c",
                   is_prime
         Access 2: Read, line 22 in "prime_omp.c",
                   is_prime
 Total Callstack Traces: 1

Race #2, Vaddr: (Multiple Addresses)
         Access 1: Write, line 49 in "prime_omp.c",
                   main
         Access 2: Write, line 49 in "prime_omp.c",
                   main
 Total Callstack Traces: 1

Race #3, Vaddr: 0xffbff534
         Access 1: Write, line 50 in "prime_omp.c",
                   main
         Access 2: Read, line 49 in "prime_omp.c",
                   main
 Total Callstack Traces: 1

Race #4, Vaddr: 0xffbff534
         Access 1: Write, line 50 in "prime_omp.c",
                   main
         Access 2: Write, line 50 in "prime_omp.c",
                   main
Total Callstack Traces: 1
(er_print)

该程序的此次特定运行期间发生了四次数据争用。

要在线程分析器中打开 prime_omp_inst.er 实验，请键入以下命令：

% tha prime_omp_inst.er

以下屏幕抓图显示了在 prime_omp.c 中检测到的争用，如线程分析器所显示。

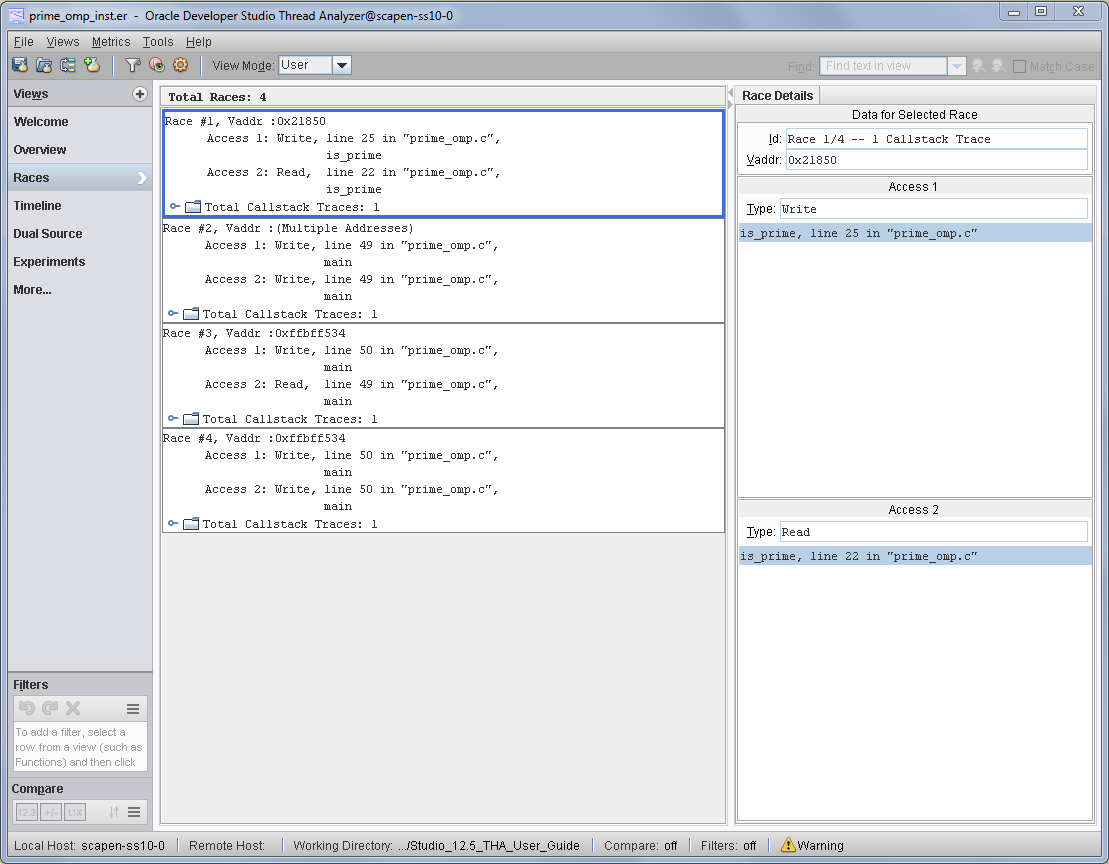

图 1 prime_omp.c 中检测到的数据争用

image:线程分析器窗口的屏幕抓图，显示了关于 prime_omp.c 数据争用的 “Races“（争用）视图。

prime_omp.c 中显示了四次数据争用：

Race #1（争用 1）显示了第 25 行函数 is_prime() 中的一次写入与第 22 行同一函数中的一次读取之间的争用。如果查看源代码，可以看到在这些行上，正在对 pflag[ ] 数组进行访问。在线程分析器中，通过单击 "Dual Source"（双源）视图可以很方便地查看位于两个行号位置的源代码，其中还有一些度量显示受影响的代码行上的争用访问次数。
Race #2（争用 2）显示了对 main 函数第 49 行的两次写入之间的争用。单击 "Dual Source"（双源）视图可看到，多次尝试访问第 49 行上 primes [ ] 数组的元素。"Race #2"（争用 2）表示在数组 primes[ ] 的不同元素中发生的一组数据争用。通过 Vaddr 显示 Multiple Addresses（多个地址）可以看出这一点。
Race #3（争用 3）显示了第 50 行 main 函数中的一次写入与第 49 行同一函数中的一次读取之间的争用。如果查看源代码，可以看到在这些行上，正在对可变 total 进行访问。
Race #4（争用 4）显示了对 main 函数第 50 行的两次写入之间的争用。如果查看源代码，可以看到在这些行上，正在对可变 total 进行更新。

使用线程分析器中的 "Dual Source"（双源）视图，可以同时看到与数据争用相关联的两个源代码位置。例如，在 "Races"（争用）视图中为 prime_omp.c 选择 Race #1（争用 1），然后单击 "Dual Source"（双源）视图。将会看到类似如下的内容。

使用线程分析器中的 "Dual Source"（双源）视图，可以同时看到与数据争用相关联的两个源代码位置。例如，在 "Races"（争用）视图中为 prime_pthr.c 选择 Race #3（争用 3），然后单击 "Dual Source"（双源）视图。将会看到类似如下的内容。

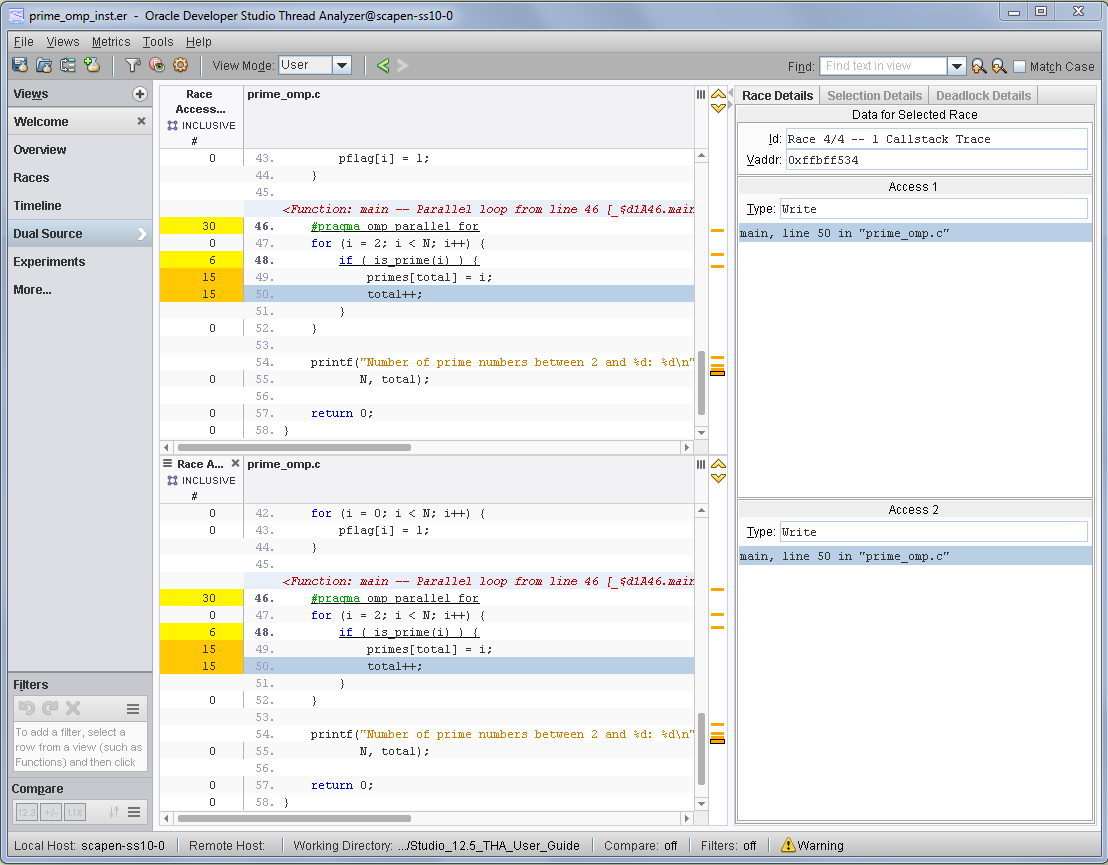

图 2 prime_omp.c 中检测到的数据争用的源代码

image:线程分析器窗口的屏幕抓图，显示了关于 prime_omp.c 数据争用的 “Dual Source“（双源）视图。

`prime_pthr.c` 中的数据争用

要检查 prime_pthr.c 中的数据争用，可以使用在创建数据争用检测实验中创建的实验之一。

要使用 er_print 显示 prime_pthr_instr.er 实验中的数据争用信息，请键入以下命令：

% er_print prime_pthr_inst.er

在 (er_print) 提示符下，键入 races 可看到类似如下的输出：

(er_print) races

Total Races:  5 Experiment:  prime_pthr_inst.er

Race #1, Vaddr: (Multiple Addresses)
Access 1: Write, line 26 in "prime_pthr.c",
          is_prime + 0x00000234
Access 2: Write, line 26 in "prime_pthr.c",
          is_prime + 0x00000234
Total Callstack Traces: 2

Race #2, Vaddr: 0xffbff6dc
Access 1: Write, line 59 in "prime_pthr.c",
          main + 0x00000208
Access 2: Read, line 39 in "prime_pthr.c",
          work + 0x00000070
Total Callstack Traces: 1

Race #3, Vaddr: 0x21620
Access 1: Write, line 44 in "prime_pthr.c",
          work + 0x000001C0
Access 2: Read, line 43 in "prime_pthr.c",
          work + 0x0000011C
Total Callstack Traces: 2

Race #4, Vaddr: 0x21620
Access 1: Write, line 44 in "prime_pthr.c",
          work + 0x000001C0
Access 2: Write, line 44 in "prime_pthr.c",
          work + 0x000001C0
Total Callstack Traces: 2

Race #5, Vaddr: (Multiple Addresses)
Access 1: Write, line 43 in "prime_pthr.c",
          work + 0x00000174
Access 2: Write, line 43 in "prime_pthr.c",
          work + 0x00000174
Total Callstack Traces: 2
(er_print)

该程序的此次特定运行期间发生了五次数据争用。

要在线程分析器中打开 prime_pthr_inst.er 实验，请键入以下命令：

% tha prime_pthr_inst.er

以下屏幕抓图显示了在 prime_pthr.c 中检测到的争用，如线程分析器所显示。请注意，这些争用与 er_print 所显示的争用相同。

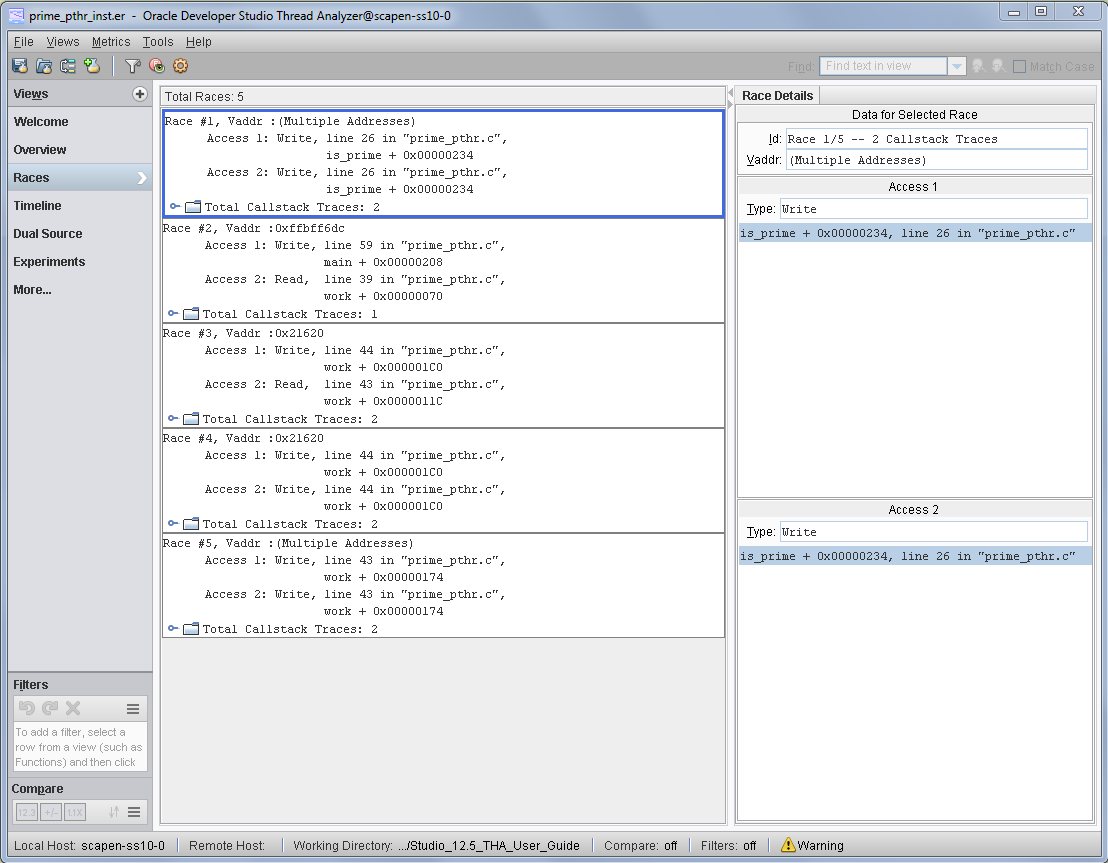

图 3 prime_pthr.c 中检测到的数据争用

image:线程分析器窗口的屏幕抓图，显示了关于 prime_pthr.c 数据争用的 “Races“（争用）视图

prime_pthr.c 中显示了五次数据争用：

Race #1（争用 1）是第 26 行上函数 is_prime() 中 pflag[ ] 数组元素的两次写入之间的数据争用。
Race #2（争用 2）是第 59 行中对 main() 中内存位置 i 的一次写入与第 39 行中对同一内存位置（在 work() 中名为 *arg）的一次读取之间的数据争用。
Race #3（争用 3）是第 44 行中对 total 的一次写入与第 43 行中对 total 的一次读取之间的数据争用。
Race #4（争用 4）是第 44 行中对 total 的一次写入与同一行中对 total 的另一次写入之间的数据争用。
Race #5（争用 5）是 main() 函数第 43 行的两次写入之间的数据争用。Race #5（争用 3）表示数组 primes[ ] 的不同元素中所发生的一组数据争用。通过 Vaddr 显示 Multiple Addresses（多个地址）可以看出这一点。

如果选择 Race #3（争用 3），然后单击 "Dual Source"（双源）视图，则会看到两个源代码位置，类似于以下屏幕抓图。

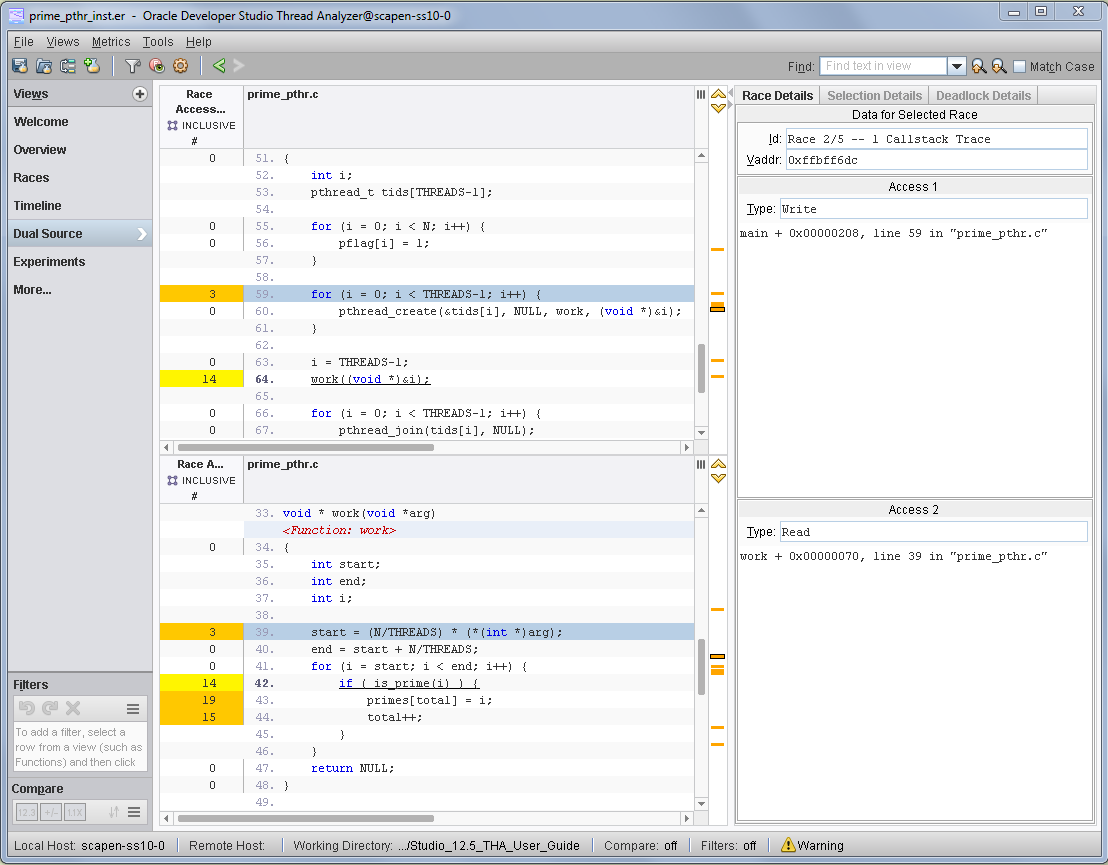

图 4 数据争用的源代码详细信息

image:线程分析器窗口的屏幕抓图，显示了 “Dual Source“（双源）视图。

Race #2（争用 2）的第一次访问位于第 59 行，显示在顶部面板中。第二次访问位于第 39 行，显示在底部面板中。源代码的左侧会突出显示 "Race Accesses"（争用访问）度量。此度量显示了该行上报告的数据争用访问总次数。

数据争用的调用堆栈跟踪

线程分析器的 "Races"（争用）视图中列出的每次数据争用还有一个或多个相关联的调用堆栈跟踪。这些调用堆栈显示了代码中导致数据争用的执行路径。单击调用堆栈跟踪时，右侧面板中的 "Race Details"（争用详细信息）窗口会显示导致数据争用的函数调用。

图 5 "Races"（争用）视图（包含 prime_omp.c 的调用堆栈跟踪）
