C.2 Oracle Big Data Applianceラックのレイアウト

次の図は、Oracle Big Data Appliance X5-2の3つの構成(フル・ラック、スタータ・ラック、高容量ノードとインフィニバンド・インフラストラクチャが組み込まれたスタータ・ラック)の前面および背面からのレイアウトを示します。

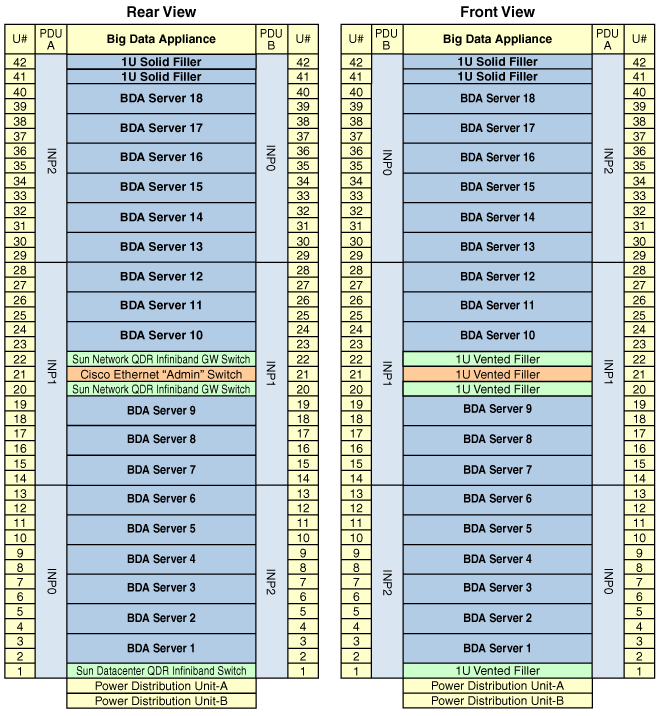

図C-1は、Oracle Big Data Appliance X5-2のフル・ラックのレイアウトを示します。

図C-1 Oracle Big Data Appliance X5-2のフル・ラックのレイアウト

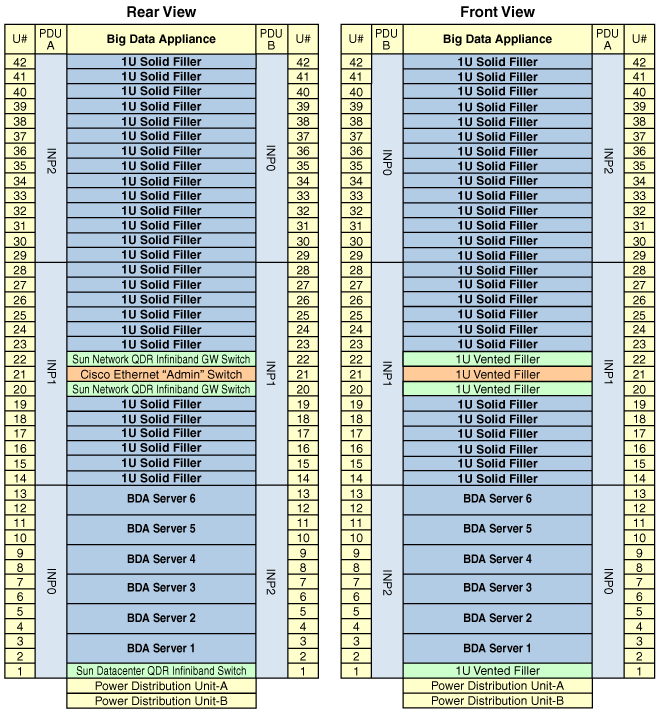

図C-2は、Oracle Big Data Appliance X5-2のスタータ・ラックのレイアウトを示します。

図C-2 Oracle Big Data Appliance X5-2のスタータ・ラックのレイアウト

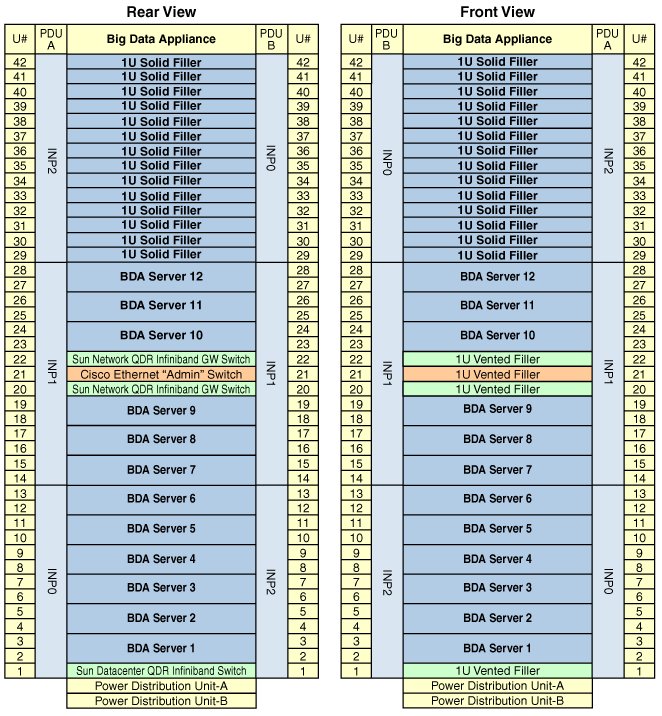

図C-3では、高容量ノードとインフィニバンド・インフラストラクチャが組み込まれた、Oracle Big Data Appliance X5-2スタータ・ラックのレイアウトを示します。

図C-3では、Big Data Appliance X5-2高容量ノードとインフィニバンド・インフラストラクチャが組み込まれた、Oracle Big Data Appliance X5-2スタータ・ラックのレイアウトを示します
