表C-5に、スイッチからスイッチへのインフィニバンド接続の場所、ポートおよびケーブルを示します。
表C-5 インフィニバンド・スイッチ間のケーブル配線
| インフィニバンド・スイッチ・ラック・ユニット(1)から | ポート | インフィニバンド・スイッチ・ラック・ユニット1へ | ポート | ケーブル長 | 説明 |
|---|---|---|---|---|---|
U20 |
9B |
U22 |
9A |
2m |
リーフからリーフ |
U20 |
10B |
U22 |
10A |
2m |
リーフからリーフ |
U20 |
11B |
U22 |
11A |
2m |
リーフからリーフ |
U20 |
8A |
U22 |
8A |
2m |
リーフからリーフ |
U20 |
9A |
U22 |
9B |
2m |
リーフからリーフ |
U20 |
10A |
U22 |
10B |
2m |
リーフからリーフ |
U20 |
11A |
U22 |
11B |
2m |
リーフからリーフ |
U1 |
0B |
U20 |
8B |
3m |
スパインからリーフ |
U1 |
1B |
U22 |
8B |
3m |
スパインからリーフ |

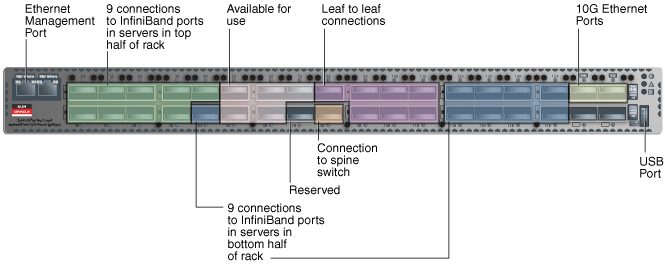

図C-4は、Sun Network QDR InfiniBand Gateway Switchのポートの場所を示します。ポート5A、5B、6A、6Bおよび7Aは、Oracle Exalytics In-Memory Machineなどの別のデバイスへの接続に使用できます。ポート5Aから始めることをお薦めします。ポート7BはOracle Big Data Applianceで将来使用するために予約されています。
