磁盘机框前面板组件
Oracle ZFS Storage 磁盘机框的前面板由驱动器和指示灯组成。
驱动器位置－下面的图显示了驱动器的位置。

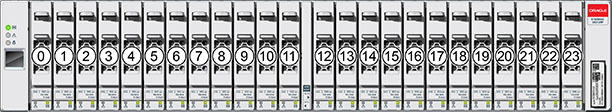

图 1 Oracle Storage Drive Enclosure DE2-24P 驱动器位置
每个磁盘机框最多支持四个优化了写入的日志 SSD (Logzilla)。
应该按插槽 20、21、22 和 23 的顺序填充日志设备。

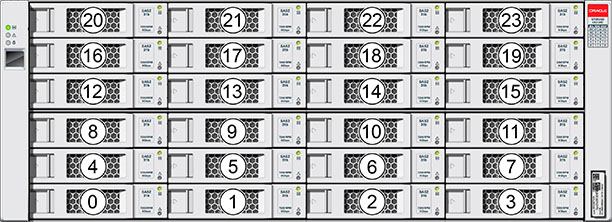

图 2 Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置
显示了 Oracle Storage Drive Enclosure DE2-24C，它表示两个型号。
每个磁盘机框最多支持四个优化了写入的日志 SSD (Logzilla)。 应该按插槽 20、21、22 和 23 的顺序填充日志设备。
对于某些控制器，优化了读取的高速缓存 SSD 也可以安装在 DE2-24C 和 DE2-24P 磁盘机框中。读高速缓存设备不能安装在 Sun Disk Shelf 中。有关插槽配置详细信息和最低软件要求，请参见Oracle ZFS Storage Appliance 客户服务手册中的磁盘机框配置。
前面板指示灯－下图显示了前面板指示灯。
图 3 Oracle Storage Drive Enclosure DE2-24P 状态指示灯
| |||||||||

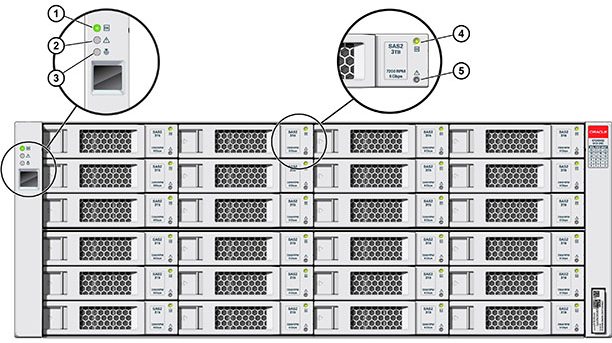

图 4 Oracle Storage Drive Enclosure DE2-24C 状态指示灯
| |||||||||

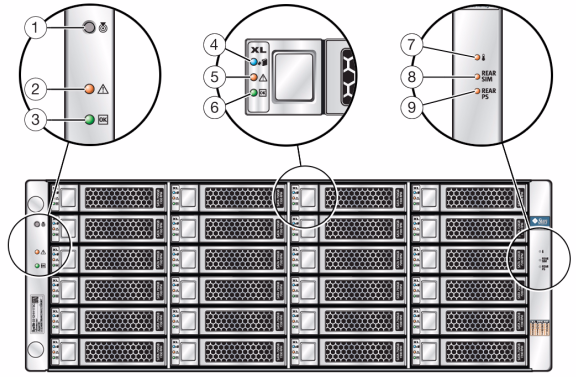

图 5 Sun Disk Shelf 状态指示灯
| ||||||||||||
