连接群集电缆

群集接口卡提供了三条冗余链路,使两个控制器可以相互通信。群集 I/O 端口包括两条串行链路(0 和 1)和一条以太网链路。(请参见控制器群集 I/O 端口)必须先完成群集布线,然后再为任一控制器通电,并且必须先建立全部三条链路,然后才能继续配置。

开始之前

收集为了连接群集控制器而提供的三条 1 米长的以太网电缆。如果自行提供以太网电缆,请确保它们是 5 类或更好的直通电缆。

  1. 连接每个控制器的群集串行端口以形成交叉样式:
    1. 在一个控制器的串行端口 0 和另一个控制器的串行端口 1 之间连接一条以太网电缆。
    2. 在一个控制器的串行端口 1 和另一个控制器的串行端口 0 之间再连接一条以太网电缆。

      串行端口之间的电缆形成交叉样式,如下图中所示。

  2. 在每个控制器的以太网端口之间连接一条以太网电缆。

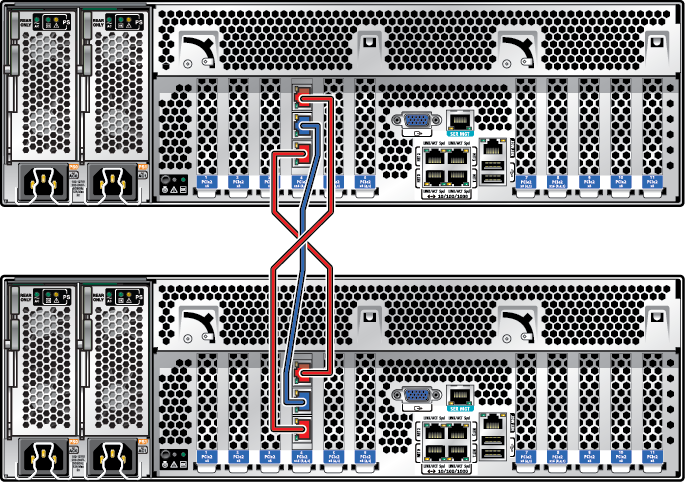

    下图显示了两个 ZS4-4 控制器之间的群集布线。

    图 1  ZS4-4、ZS3-4 和 7420 群集布线


    image:图中显示了两个群集 ZS4-4 控制器之间的群集电缆连接。

    注 -  ZS3-4 和 7420 的群集卡安装在群集插槽中,如《Oracle ZFS Storage Appliance 客户服务手册》中每个控制器的硬件概述中所述。

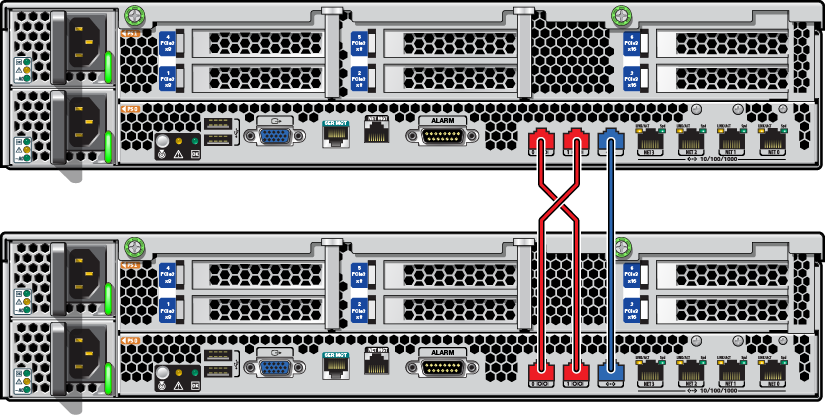

    下图显示了两个 ZS3-2 控制器之间的群集布线。

    图 2  ZS3-2 群集布线


    image:图中显示了两个 ZS3-2 控制器之间的群集布线。
