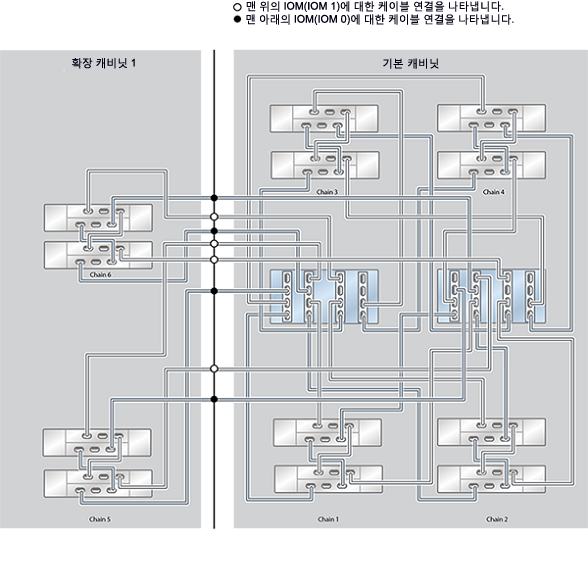

케이블 연결 표 및 다이어그램

언어:

다음 표에서는 기본 캐비닛에서 3m SAS 케이블을 사용해서 구성된 컨트롤러 2개 및 Disk Shelf 8개에 대한 위치 및 포트 연결을 설명합니다. 첫번째 Disk Shelf는 RU01에 있으며 각 Disk Shelf에는 2개의 IOM(I/O 모듈)이 포함됩니다.

표 2 기본 캐비닛: 컨트롤러-Disk Shelf(3m 케이블)

시작			종료
RU	컨트롤러	HBA 포트	RU	DISK SHELF	DISK SHELF 포트
20	1	슬롯 3, 포트 0	1	1	IOM 0, 포트 0
17	0	슬롯 6, 포트 1	1	1	IOM 1, 포트 2
20	1	슬롯 6, 포트 0	9	3	IOM 0, 포트 0
17	0	슬롯 7, 포트 1	9	3	IOM 1, 포트 2
20	1	슬롯 7, 포트 0	23	5	IOM 0, 포트 0
17	0	슬롯 9, 포트 1	23	5	IOM 1, 포트 2
20	1	슬롯 9, 포트 0	31	7	IOM 0, 포트 0
17	0	슬롯 3, 포트 1	31	7	IOM 1, 포트 2
17	0	슬롯 3, 포트 0	5	2	IOM 0, 포트 2
20	1	슬롯 6, 포트 1	5	2	IOM 1, 포트 0
17	0	슬롯 6, 포트 0	13	4	IOM 0, 포트 2
20	1	슬롯 7, 포트 1	13	4	IOM 1, 포트 0
17	0	슬롯 7, 포트 0	27	6	IOM 0, 포트 2
20	1	슬롯 9, 포트 1	27	6	IOM 1, 포트 0
17	0	슬롯 9, 포트 0	35	8	IOM 0, 포트 2
20	1	슬롯 3, 포트 1	35	8	IOM 1, 포트 0

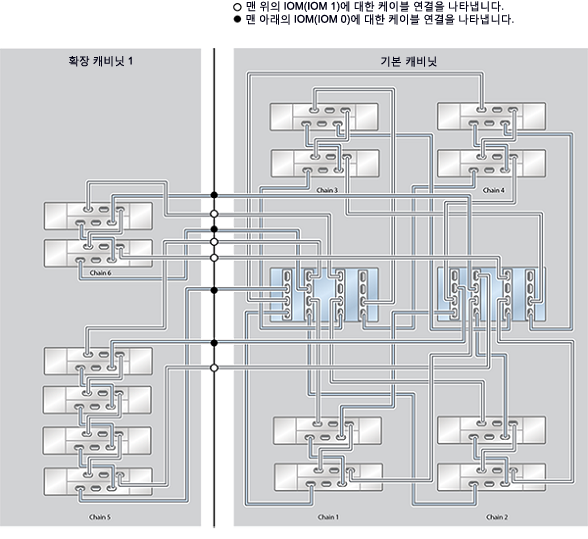

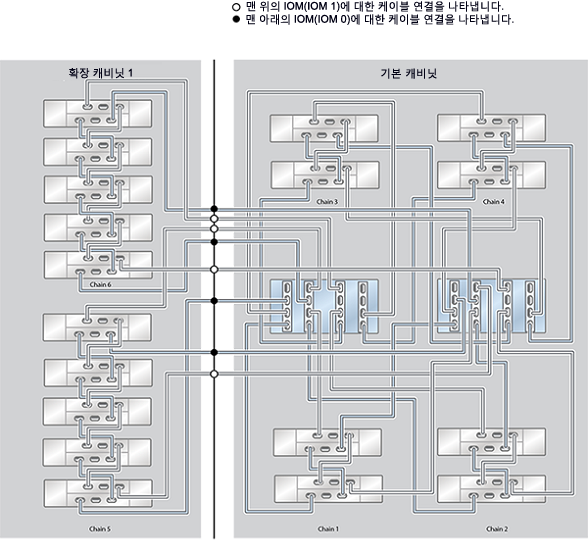

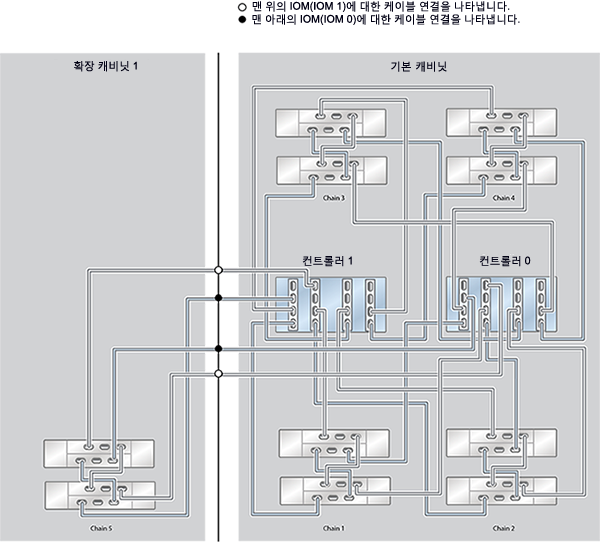

다음 표에서는 확장 캐비닛 1에서 6m SAS 케이블을 사용해서 구성된 Disk Shelf 10개에 대한 위치 및 포트 연결을 설명합니다. 첫번째 Disk Shelf는 RU01에 있으며 각 Disk Shelf에는 2개의 IOM(I/O 모듈)이 포함됩니다. 확장 캐비닛 1은 9~18의 Disk Shelf를 지원합니다.

표 3 확장 캐비닛 1: 컨트롤러-Disk Shelf(6m 케이블)

시작			종료
RU	컨트롤러	HBA 포트	RU	DISK SHELF	DISK SHELF 포트
20	1	슬롯 3, 포트 2	1	9	IOM 0, 포트 0
17	0	슬롯 6, 포트 3	1	9	IOM 1, 포트 2
20	1	슬롯 6, 포트 2	21	11	IOM 0, 포트 0
17	0	슬롯 7, 포트 3	21	11	IOM 1, 포트 2
17	0	슬롯 3, 포트 2	5, 9, 13, 18	10, 13, 14, 17	IOM 0, 포트 2
20	1	슬롯 6, 포트 3	5, 9, 13, 18	10, 13, 14, 17	IOM 1, 포트 0
17	0	슬롯 6, 포트 2	25, 29, 33, 37	12, 15, 16, 18	IOM 0, 포트 2
20	1	슬롯 7, 포트 3	25, 29, 33, 37	12, 15, 16, 18	IOM 1, 포트 0

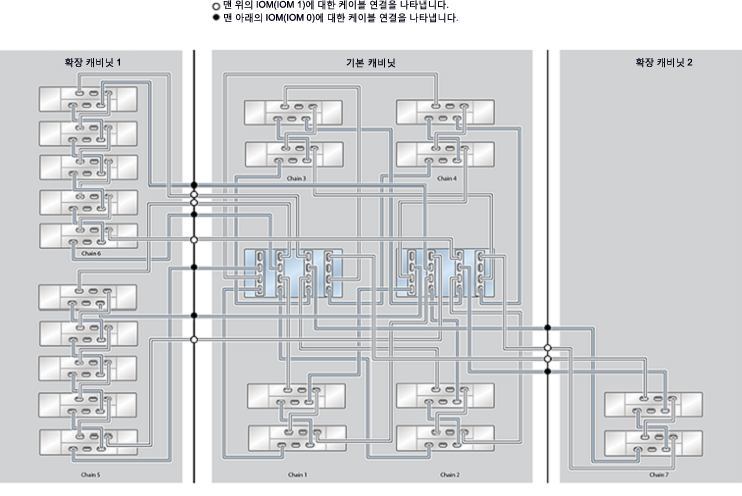

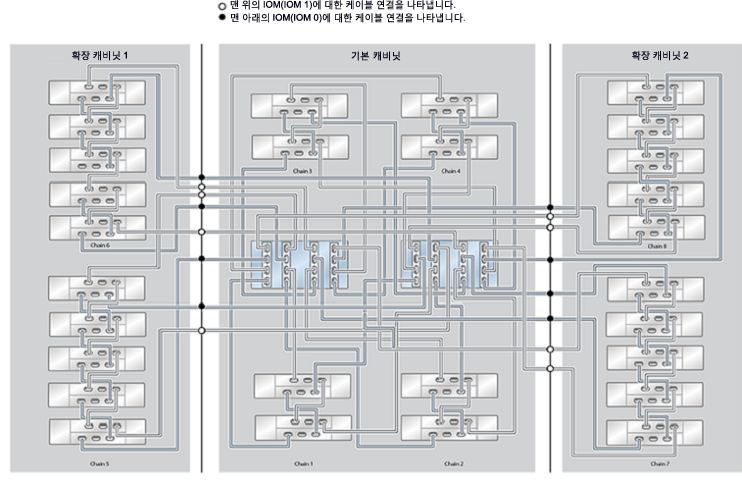

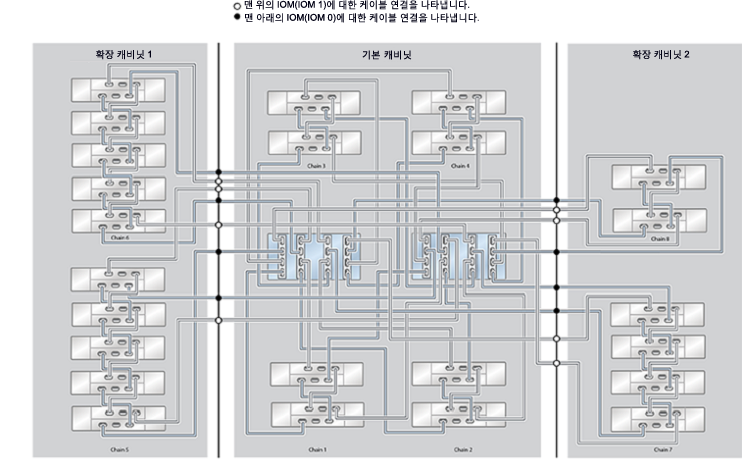

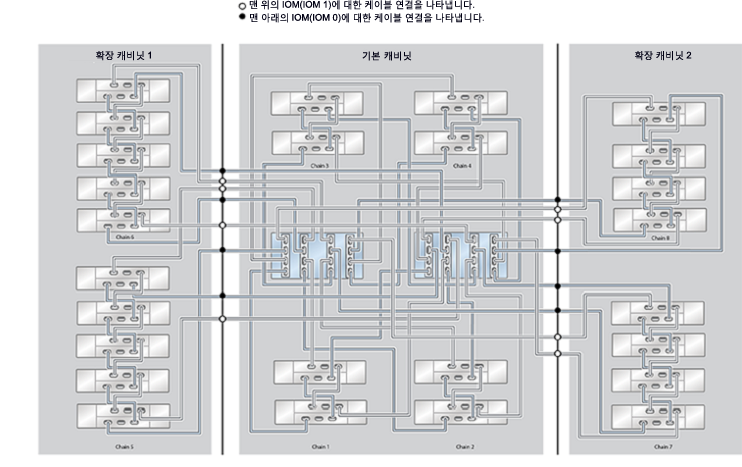

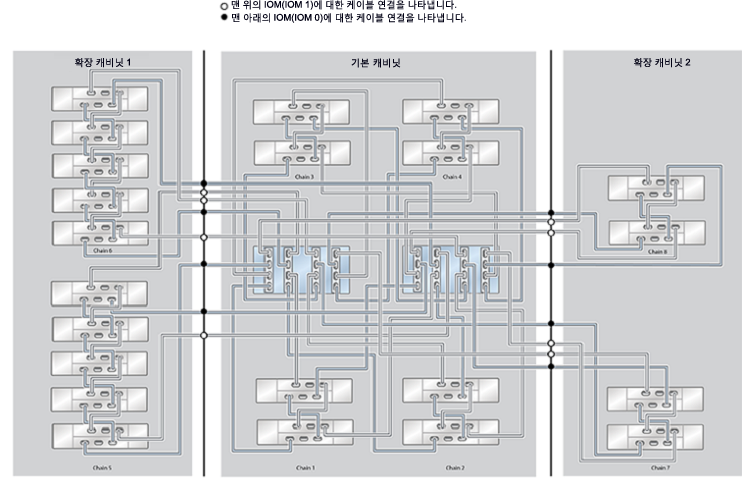

다음 표에서는 확장 캐비닛 2에서 6m SAS 케이블을 사용해서 구성된 Disk Shelf 10개에 대한 위치 및 포트 연결을 설명합니다. 첫번째 Disk Shelf는 RU01에 있으며 각 Disk Shelf에는 2개의 IOM(I/O 모듈)이 포함됩니다. 확장 캐비닛 2는 19~28의 Disk Shelf를 지원합니다.

표 4 확장 캐비닛 2: 컨트롤러-Disk Shelf(6m 케이블)

시작			종료
RU	컨트롤러	HBA 포트	RU	DISK SHELF	DISK SHELF 포트
20	1	슬롯 7, 포트 2	1	19	IOM 0, 포트 0
17	0	슬롯 9, 포트 3	1	19	IOM 1, 포트 2
20	1	슬롯 9, 포트 2	21	21	IOM 0, 포트 0
17	0	슬롯 3, 포트 3	21	21	IOM 1, 포트 2
17	0	슬롯 7, 포트 2	5, 9, 13, 18	20, 23, 24, 27	IOM 0, 포트 2
20	1	슬롯 9, 포트 3	5, 9, 13, 18	20, 23, 24, 27	IOM 1, 포트 0
17	0	슬롯 9, 포트 2	25, 29, 33, 37	22, 25, 26, 28	IOM 0, 포트 2
20	1	슬롯 3, 포트 3	25, 29, 33, 37	22, 25, 26, 28	IOM 1, 포트 0
