1 简介

Oracle StorageTek Virtual Storage Manager System 7 (VSM 7) 虚拟磁带存储子系统 (Virtual Tape Storage Subsystem, VTSS) 支持与 IBM MVS 主机建立仿真磁带连接，支持与真实磁带机 (Real Tape Drive, RTD)、虚拟磁带库扩展 (Virtual Library Extension, VLE) 以及其他 VTSS 进行挂接，从而为 IBM MVS 环境提供虚拟磁带设备仿真、虚拟盒式磁带映像以及额外的缓冲容量。

此外，使用 VSM 7 开放系统附件 (Open Systems Attachment, OSA) 功能时，可以配置 VSM 7 来提供开放系统备份应用程序在备份、恢复和归档数据时可使用的磁带机、磁带及磁带库仿真。

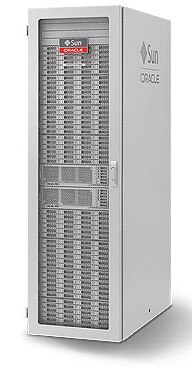

图 1-1 VSM 7 VTSS

周围的文本说明了 图 1-1 。

VSM 7 平台

VSM 7 VTSS 是一款基于现有 Oracle 服务器、存储和服务平台的打包标准机架装配系统。服务器、存储磁盘机箱和标准机架装配机箱是作为打包系统提供的。

Solaris 11 操作系统是 VSM 7 VTSS 软件环境的基础，该环境还包括 Solaris 基础结构组件和 VTSS 功能特定的软件。进行预安装并预配置的 VSM 7 软件环境已实现 VTSS 功能，因此，只需在站点级别进行有限的配置即可将该产品集成到客户的受管磁带环境中。

VSM 7 还包括很多接口以及在现有 VSM Tapeplex 内执行操作所需的支持，包括 VTCS 支持、传统 VTSS 支持以及对 ELS、HSC/SMC、NCS、VLE、SE 工具、VAT、LCM 和 CDRT 的支持。

VSM 7 VTSS 功能

VSM 7 VTSS 是现有 VSM 6 VTSS 系统的继任者，使用新的 Oracle 服务器、存储磁盘机箱和 I/O 卡替代了 VSM 6 硬件堆栈。此新的硬件堆栈为 VTSS 提供了增强的性能和更大的容量。

例如，存储容量是 VSM 6 的两倍，复制性能通过迁移到全 10 Gb IP 网络得以提高，更高的处理器时钟速率、更快的内部内存和更快的 I/O 总线速度显著提升了系统性能。

作为 VSM 6 VTSS 的替代产品，VSM 7 VTSS 的客户视图和功能总体上来说是等同的，只是性能、连接和可维护性都得以改进。

占优势的 VSM 7 VTSS 平台在以下几个方面不同于 VSM 6 VTSS：

  • 通过升级的服务器和存储磁盘机箱提高了性能和存储容量

  • 使用八个端口的 16 Gbps FC/FICON 连接

  • 从整个 VTSS 到客户网络环境都采用 10 Gbps IP 连接

  • 两台网络交换机将服务器的网络连接汇集或分散到客户网络环境

VSM 解决方案

Oracle StorageTek Virtual Storage Manager (VSM) 系统是硬件和软件产品的集合，其中包含基于磁盘的虚拟磁带系统，用来为 IBM 大型机环境提供企业级的存储管理功能。VSM 可以优化流化处理的工作负荷以及备份和恢复功能，降低管理开销，并在广泛的存储环境中最大化磁带容量利用率以降低数据保护成本。

VSM 将虚拟磁带卷 (Virtual Tape Volume, VTV) 存储在 VTSS 上的磁盘缓冲区中，并且可以视情况将其迁移到虚拟磁带库扩展 (Virtual Library Extension, VLE)、真实磁带机 (Real Tape Drive, RTD) 或者同时迁移到这两者中。VTV 可以高达 32GB。在主机需要的时候，如果迁移的 VTV 不在 VTSS 上，则会将其自动撤回到 VTSS 上。

VSM 系统包括以下子系统：

  • VTSS 硬件和软件。

    VSM 7 VTSS 支持通过 FC 或 FICON 接口与 IBM MVS 主机建立仿真磁带连接，支持与真实磁带机 (Real Tape Drive, RTD) 进行 FC 或 FICON 连接，支持与其他 VTSS（VSM7、VSM6 或 VSM5）和 VLE 进行 IP 连接，支持使用 ECAM over IP 的远程主机连接，还支持 VTSS 到 VTSS 复制。

  • 虚拟磁带控制软件 (Virtual Tape Control Software, VTCS)。

    VTCS 用于控制虚拟磁带的创建、删除、复制、VTSS 上虚拟磁带映像的迁移和撤回，还用于从 VTSS 收集报告信息。

  • Enterprise Library Software (ELS)。

    在 IBM MVS 环境中，ELS 是 StorageTek 大型机软件的综合套件，能够启用和管理 StorageTek 的自动化磁带系统 (Automated Cartridge System, ACS) 和虚拟存储管理器 (Virtual Storage Manager, VSM) 硬件。ELS 包括主机软件组件 (Host Software Component, HSC)、存储管理组件 (Storage Management Component, SMC) 和 HTTP 服务器。

  • 自动化磁带系统磁带库软件 (Automated Cartridge System Library Software, ACSLS)。

    此外，使用 VSM 7 开放系统附件 (Open Systems Attachment, OSA) 功能时，可以配置 VSM 7 来提供开放系统备份应用程序在执行备份、恢复和归档操作时所使用的仿真。

    如果将 ELS 和 FICON 用于 IBM MVS 环境中，VSM 7 OSA 将改为在开放系统环境中使用 ACSLS 和光纤通道协议 (Fibre Channel Protocol, FCP)。VSM 7 OSA 可以通过 VSM 控制台使用 ACSLS 和 VTCS。

    有关 VSM 7 OSA 的更多信息，请参见第 8 章 开放系统附件 (Open Systems Attachment, OSA) 功能。

  • 虚拟磁带库扩展 (Virtual Library Extension, VLE) 硬件和软件。

    VLE 通过 IP 连接到 VSM 7 VTSS 并用作 VTSS 虚拟磁带卷 (Virtual Tape Volume, VTV) 的迁移和撤回目标。

    注:

    VLE 支持从 Oracle Cloud Storage 进行迁移和撤回。连接到正确配置的 VLE 的 VSM 7 可以使用 VLE 将 VTV 迁移到 Oracle Cloud Storage（而非逻辑磁盘）或者从其进行撤回。有关此功能的详细信息，请参阅 VLE 文档。

  • 连接到物理磁带库的真实磁带机 (Real Tape Drive, RTD)。

    RTD 用作 VTSS 虚拟磁带卷 (Virtual Tape Volume, VTV) 的迁移和撤回目标。RTD 通过 FC（对于 OSA）或 FICON 连接到 VSM 7 VTSS。

图 1-2中显示了 VSM 子系统。

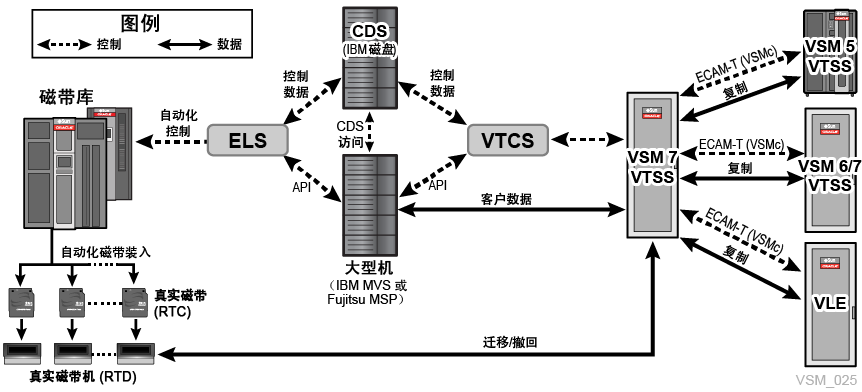

图 1-2 VSM 7 环境示意图

周围的文本说明了 图 1-2 。
