8 开放系统附件 (Open Systems Attachment, OSA) 功能

VSM 7 开放系统附件 (Open Systems Attachment, OSA) 功能提供开放系统备份应用程序在备份、恢复和归档数据时所使用的磁带机、磁带及磁带库仿真。OSA 功能支持 Windows、Solaris、Linux 和 AIX 服务器上运行的备份应用程序。

VSM 7 OSA 系统的关键功能是向开放系统备份应用程序呈现受 ACS 控制的虚拟磁带库和通过光纤通道连接的虚拟磁带机。在 ACSLS 环境中,备份应用程序使用仿真来执行备份和恢复操作,就如同针对真实磁带库操作一样。

注:

VSM 7 OSA 系统的运行方式与 VSM 产品套件中的其他 VTSS 相似,区别在于 OSA 系统不支持通过 FICON 连接到 VTD 和 RTD。VSM 7 OSA 使用光纤通道协议 (Fibre Channel Protocol, FCP) 接口,而非 FICON。

通过 OSA 功能获取的 VTV 可以支持 VSM 7 支持的所有数据移动方法:

  • OSA 系统可以使用 VSM 群集彼此连接或者连接到非 OSA VSM 系统,以便通过 TCP/IP 在系统之间复制 VTV。OSA 系统可以是属于群集 VTSS 排列的其他 VTSS(VSM 5 或 VSM 6)的复制源或目标。

  • OSA 系统可以连接到 VLE 系统以将 OSA VTV 迁移和撤回到 VLE 上的 VMVC。VLE 支持同时连接到 OSA 和非 OSA 系统。VLE 还可以管理 OSA VTV 到其他 VLE 的复制。

VSM 7 OSA 与 VSM 控制台应用程序(oVTCS、ACSLS 和 VSM GUI)协作。这些应用程序控制和监视 VSM 操作并为备份应用程序提供一种用来控制虚拟磁带库的方法。VSM 控制台功能包括:

  • oVTCS 使用存储池和策略启动各种活动来管理一个或多个 OSA 系统上的操作。oVTCS 还通过使用 VSM 控制台中嵌入的 ACSLS 实例来管理磁带库。

  • 备份应用程序系统还使用另一个 ACSLS 实例来管理由 OSA 系统呈现的虚拟磁带库。每个虚拟磁带库都需要一个唯一的 ACSLS 实例。

  • VSM GUI 为 VTCS 提供了一个管理控制台。

VSM 7 OSA 的工作原理

VSM 7 OSA 支持将虚拟磁带卷 (Virtual Tape Volume, VTV) 迁移和撤回到真实磁带卷、将 VTV 复制到其他 VSM 系统、将 VTV 复制到 VLE 系统。

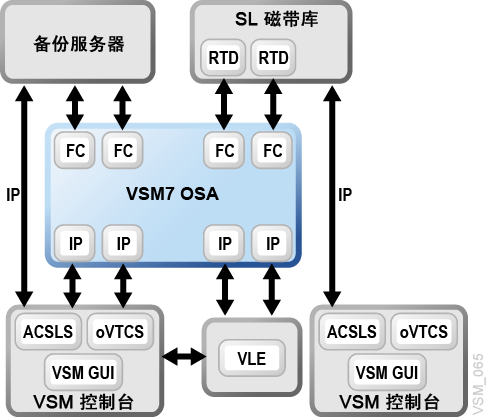

图 8-1显示了 VSM 开放连接环境的示例。

图 8-1 VSM 7 OSA 环境

周围的文本说明了 图 8-1 。

在安装和配置 VSM 7 OSA 之后,备份应用程序的介质服务器和主服务器发现 OSA 的虚拟磁带组件,就如同它们是实际的磁带库、磁带机和磁带一样。备份应用程序服务器与 ACSLS 进行交互,以发现由 VTSS 呈现的虚拟磁带库 (virtual library, VLIB)。备份应用程序随后审计 VLIB 以发现 VLIB 中存在的虚拟磁带机 (virtual tape drive, VTD) 和 VTV。

VTSS 在其四个光纤通道目标端口上呈现 SCSI LUN:每个 VTD 一个 LUN,每个目标端口 64 个 LUN。备份服务器上的磁带设备驱动程序发现这些 LUN 并使用 SCSI 发现过程将这些 LUN 标识为 VDRIVE 类型的磁带机。

默认情况下,系统将所有的 VTD 呈现给所连接的所有 SCSI 客户机系统。备份应用程序使用 SCSI 保留协议控制 VTD 的分配。系统还支持 LUN 屏蔽功能,该功能仅允许将 VTD LUN 呈现给单台备份服务器,并且不需要使用保留协议。

在发现 VLIB、VTD 和 VTV 之后,备份应用程序通过执行以下操作来读写 VTV:分配 VTD、选择要使用的 VTV、指示 VLIB 将该 VTV 挂载到此 VTD 上,以及向此 VTD 发出 SCSI WRITE 和 READ 命令。当备份应用程序在完成备份或恢复操作时,或者当 VTV 变满时,备份应用程序卸载此 VTD。

在 VSM 7 OSA 系统中,oVTCS 启动数据移动操作。oVTCS 建立存储池和策略,以控制 OSA 系统之间的数据复制,以及 VTV 到与光纤通道相连的 RTD 和 VLE 的迁移和撤回。

当发生了虚拟挂载或卸载时,系统会通知 oVTCS,从而触发迁移、复制和撤回操作。oVTCS 监视 VTSS 的利用情况并自动将 VTV 迁出 VTSS,以便为更多的备份作业创建空闲空间。如果备份应用程序请求挂载非驻留 VTV,oVTCS 会自动将 VTV 撤回到 VTSS 以满足挂载请求。

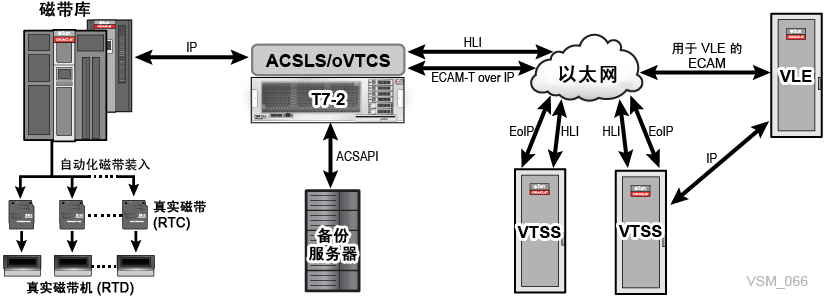

图 8-2中所示,VSM 7 OSA 和 RTD 之间的连接以及 VSM 7 OSA 和备份服务器之间的连接使用光纤通道接口。

图 8-2 OSA 系统上下文示意图

周围的文本说明了 图 8-2 。

OSA 将 VTV 迁移和撤回到与光纤通道相连的 T10KC 和 T10KD 磁带机。OSA 使用增强复制功能创建在其他 VSM 系统之间同步的 VTV 副本。

oVTCS 负责使用自动迁移功能管理 OSA 系统的缓冲区利用,还负责删除 VTSS 驻留 VTV。oVTCS 与 ACSLS 一起用来跟踪由 oVTCS 创建的 VTV 副本的位置和数量。

OSA 系统通过 ACSLS 接收来自开放系统备份应用程序的挂载和卸载请求。备份应用程序管理 VTD 的分配情况,以及用来备份和恢复数据的 VTV 的选择情况。

当 OSA 收到来自备份应用程序的挂载请求时,它会将请求转发到 oVTCS,以便 oVTCS 可以在必要时启动对所请求 VTV 的撤回。在 VTV 撤回完成之后,oVTCS 向 OSA 系统发出通过 IP 的 ECAM 挂载请求。此请求以逻辑方式将 VTV 挂载到所请求的 VTD 上。在此过程完成之后,备份应用程序可以根据需要读写 VTV。

当备份应用程序使用 VTV 完成操作后,它将使用 ACSLS 向 OSA 系统发送卸载请求。OSA 系统执行所需的步骤来以逻辑方式卸载 VTV。当此过程完成时,OSA 通知 oVTCS 已发生卸载。oVTCS 随后触发在卸载 VTV 之后可能需要运行的任何操作或策略。

oVTCS 还针对 OSA 系统执行其他操作(包括管理群集复制、迁移到 VLE 或 RTD,以及执行其他标准操作),就如同针对任何 VSM 7 系统一样。

VSM 7 OSA VTV 管理情景

在另一个 VTSS 上、真实磁带 (MVC) 上或 VLE 存储 (VMVC) 上最多可以有四个 VTV 副本。oVTCS 策略控制副本数量、每个副本的位置以及每个复制操作的计时。

oVTCS 可以配置为通过多种不同的方式管理 VTV 操作,如下面的情景中所述:

  • 仅限 VTSS 驻留 VTV:在此情景中,备份应用程序将备份数据集写入 VTSS 中的 VTV,这些 VTV 永远不会迁移或复制到其他位置。

  • 使用自动迁移管理 VTSS 缓冲区空间:在此情景中,当 VTSS 缓冲区空间超过迁移阈值时,oVTCS 会自动将 VTV 迁移到 MVC。当 VTV 迁移之后,oVTCS 会将它删除。如果在迁移之后,备份应用程序挂载 VTV,oVTCS 会自动在挂载过程中将 VTV 撤回到缓冲区。

  • 将每个 VTV 的一个副本迁移到真实磁带:在此情景中,oVTCS 管理如何将每个新写入的 VTV 的一个副本迁移到名为 MVC 的真实磁带。在备份应用程序完成 VTV 的写入后立即进行迁移

  • 将每个 VTV 的两个副本迁移到真实磁带:在此情景中,oVTCS 在不同 MVC 上创建每个 VTV 的两个副本。如果有两个磁带机,oVTCS 会同时创建两个副本

当备份作业写入 VTV 时,可能会在完成备份作业之后立即执行 VTV 操作,也可能会在将来某个时间执行 VTV 复制操作。oVTCS 还在更新或重新写入 VTV 时管理 VTV 副本的替换。

如果在其中的一个副本中出现错误,oVTCS 会自动将有缺陷的副本替换为完好无损的副本。

高可用性

VSM 7 OSA 支持多个高可用性功能,这些功能允许系统在出现硬件或软件故障时继续提供对 VTV 的访问。VSM 7 OSA 系统按如下方式排列硬件:以太网端口或光纤通道适配器出现故障不会阻碍系统运行。这些设计是除 VSM 7 硬件排列所提供的硬件冗余以外的设计。

VSM 7 OSA 客户机环境

VSM 7 OSA 支持以下客户机环境。有关最新的发行版级别要求,请参见《VSM OSA 发行说明》。

客户机操作系统

  • Solaris 10 和更高版本(Sparc 和 X64)

  • Windows Enterprise Server(仅限 2008 和 2012 64 位)

  • Linux Red Hat 2.8 或更高版本 (Oracle Enterprise Linux)

  • HPUX(当前不合格)

  • AIX(当前不合格)

客户机 HBA

  • 所有的 Qlogic 4/8/16GB HBA

  • 所有的 Emulex 4/8/16GB HBA

备份应用程序

VSM 7 OSA 设计为与大多数开放系统备份应用程序兼容。必须通过每个供应商的资格测试才能获得支持状态。OSA 功能支持 Windows、Solaris、Linux 和 AIX 服务器上运行的备份应用程序。

对于 VSM 7 OSA,支持下面的备份应用程序供应商:

  • Veritas NetBackup

  • IBM Tivoli Storage Manager

  • Commvault Simpana

安装先决条件

VSM 7 OSA 要求已经安装了以下各项:

  • VSM 控制台:您的环境中必须已经安装 VSM 控制台及其三个软件组件(VTCS、ACSLS 和 VSM GUI)才能控制和监视操作。

  • 光纤通道 SAN:VSM 7 OSA 使用光纤通道 SAN 将备份服务器连接到 VTD。VSM OSA 要求客户在 FC 交换机上提供八个光纤通道端口,这些端口将 VTSS 连接到客户的 SAN。

  • 备份应用程序:必须已经在环境中安装了受支持的第三方备份应用程序之一,才能使用 VSM 7 OSA 系统执行备份、归档和恢复操作。请参见备份应用程序

  • VDRIVE 设备驱动程序:VDRIVE 是一种磁带机设备驱动程序,它向备份应用程序提供通过 SCSI 连接的磁带机的仿真。对于 Windows Server 系统,提供了此设备驱动程序的官方签名版本,您必须下载和安装该版本。请参见您的 Windows 介质服务器和主服务器的下载和安装用于 Windows 的 VDRIVE

将客户机连接到 VTSS

下列主题讨论了客户机到 VTSS 的连接:

客户机存储区域网络 (Storage Area Network, SAN)

所有 VTSS 光纤通道端口都可以连接到客户 SAN。FCPHOST 端口是将 VTD 呈现给客户机服务器的前端端口,而 VTSS FCPRTD 端口是连接到 RTD 的后端端口。

区域划分

可以通过以下方法来对 SAN 划分区域:

  • 可以按启动器创建区域,将所有的目标端口添加到每个启动器区域。

  • 当多个备份应用程序共享一个 VTSS 时,可以将目标端口划分到包含特定客户机启动器的多个区域。客户环境决定了分区策略的要求。

无论选择哪种分区策略,其中存在 RTD 的典型 VSM 安装都至少需要两个区域。第一个区域被视为前端区域。此区域中包含客户机启动器端口和 FCPHOST 端口。第二个区域被视为后端区域。此区域中包含 RTD 端口和 FCPRTD 端口。

如果您无法按照这种方式划分区域,客户机服务器可能会直接发现 RTD。VTSS 不支持与客户机服务器共享 RTD 驱动器。

客户机设备驱动程序和客户机服务器设备发现

所使用的设备驱动程序几乎总是由操作系统和访问 VTD 的备份应用程序规定的。例如,IBM 的 Tivoli Storage Manager (TSM) 要求 MT 设备驱动程序支持 StorageTek 磁带机,除非客户机系统运行的是 IBM OS(如 AIX)。在这种情况下,TSM 支持由 AIX 提供的磁带驱动程序。

将讨论下面的 OS 设备驱动程序:

Solaris

可通过报告支持的操作代码 (Report Supported Operation Code, RSOC) SCSI 命令自动提供设备驱动程序支持。当内核运行该命令时,VDRIVE 设备驱动程序返回配置参数和计时值。

可以通过对 /dev/rmt 设备句柄之一运行 mt config 命令来验证 st 驱动程序是否已自动检测到并安装了正确的驱动程序设置。输出应当与以下内容相匹配。

#mt -f /dev/rmt/0 config

"STK VDRIVE", "STK VDRIVE ", "CFGSTKVDRIVE";CFGSTKVDRIVE = 2,0x39,0,0x18659,4,0x00,0x00,0x00,0x00,3,2700,2700,2700,2700, 2700,2700,2700;

设备发现

在将新设备连接到系统时,Solaris 使用自动设备识别 (Automatic Device Recognition, ADR) 并动态发现和生成设备文件。不必重新引导。

设备持续

Solaris 使用设备持续模型。这意味着,Solaris 每次重新引导时,以及设备每次对于系统消失和重新出现时,特定的 /dev/rmt 条目都会映射到具有相同序列号的磁带机。

Linux

Linux ST 驱动程序为 VDRIVE 创建 /dev/nst/dev/st 条目。nst 条目是非重绕设备文件,通常用于磁带应用程序。

设备发现

设备发现可能不是动态的。可能需要重新引导才能发现设备并生成 /dev/st 文件。另外,启动器可能无法登录到光纤网络。因此,如果您在添加 VTD 时没有看到 Linux 启动器,请重新引导 Linux 服务器并重新添加 VTD。

设备持续

Linux 可能无法使用设备持续模型。设备映射在 Linux 重新引导或 VTSS 中断期间不一致。

Windows(VDRIVE 设备驱动程序)

对于 Windows Server 系统,MOS 网站上提供了此设备驱动程序的官方签名版本。有关说明,请参见下载用于 Windows 的 VDRIVE ZIP 文件

设备发现

Windows 设备管理器自动发现磁带机连接。

设备持续

Windows 未包括设备持续模型。设备映射在各次引导之间不一致。HBA 持续绑定的确有所帮助,但不能完全解决设备映射问题。

AIX

Oracle 提供了一个 ODM 文件集,该文件集为 VDRIVE 提供驱动程序支持。随 ODM 提供了安装说明,ODM 可以从 MOS 网站下载。请参见“下载用于 AIX 的 ODM 文件集”以了解相关说明。

设备发现

请参见 ODM 说明。

设备持续

AIX 使用基于磁带机 WWPN 的动态跟踪功能。可以在不影响 OS 设备句柄的情况下在交换机上移动端口。

下载和安装用于 Windows 的 VDRIVE

下面的过程详述了如何下载和安装用于 Windows 2008/2012 的 VDRIVE 设备驱动程序。

下载用于 Windows 的 VDRIVE ZIP 文件

  1. 登录到 My Oracle Support (MOS) 网站,地址如下:

    https://support.oracle.com/

  2. 单击 Patches & Updates(补丁程序和更新程序)选项卡(在窗口顶部附近)。

  3. Patch Search(补丁程序搜索)窗格中,选择 Product or Family (Advanced)(产品或系列(高级))

  4. Product(产品)字段中,输入 vsm 并选择 StorageTek Virtual Storage Manager System 7 (VSM7)

  5. 在 "Release"(发行版)字段中,输入 VDRIVER

  6. 单击 Search(搜索)

    系统将显示 VSM Open Attachment VDRIVER Drive (Patch)(VSM 开放附件 VDRIVER 驱动器(补丁程序))

  7. 选择此补丁程序并单击 Download(下载)

更新 VDRIVE 现有的 Windows 2008/2012 驱动程序

Windows 2012 不自动更新所有 VDRIVE 实例的驱动程序,因此您必须手动更新每个驱动器。可使用以下过程更新驱动器。

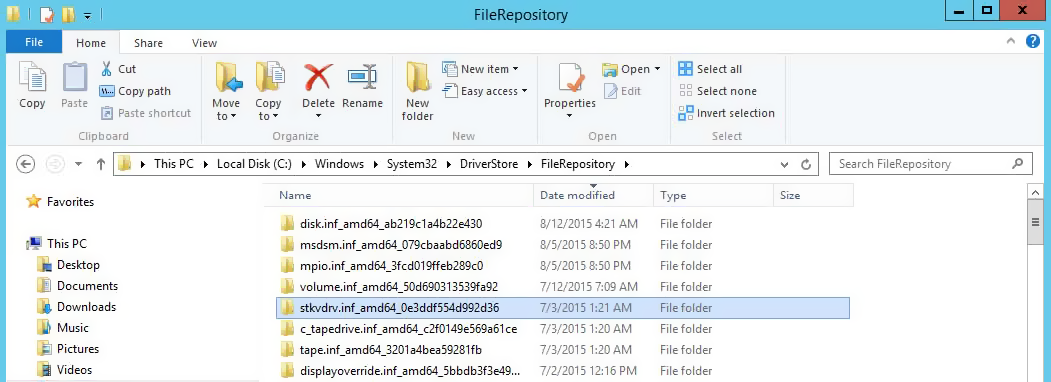

  1. 导航到 C:\Windows\System32\DriverStore\FileRepository。删除现有的驱动程序,以及该驱动程序的、可能已经放置在系统上的所有其他副本。 周围的文本说明了 vdrive_file_repos.png。

  2. 将新的 zip 驱动程序复制到 Downloads 目录。

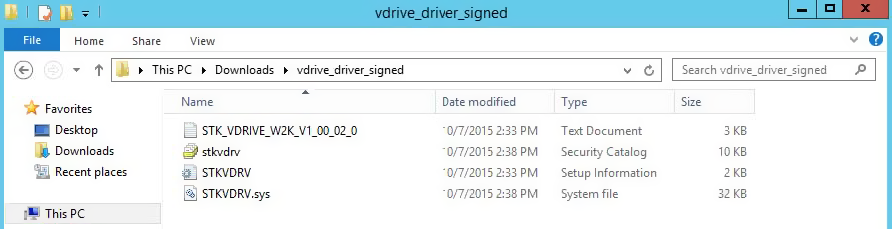

  3. 创建一个文件夹并将 ZIP 文件解压缩到该文件夹。

    周围的文本说明了 vdrive_create_folder.png。
  4. 打开设备管理器,然后右键单击第一个 VDRIVE。选择 Update Driver(更新驱动程序)

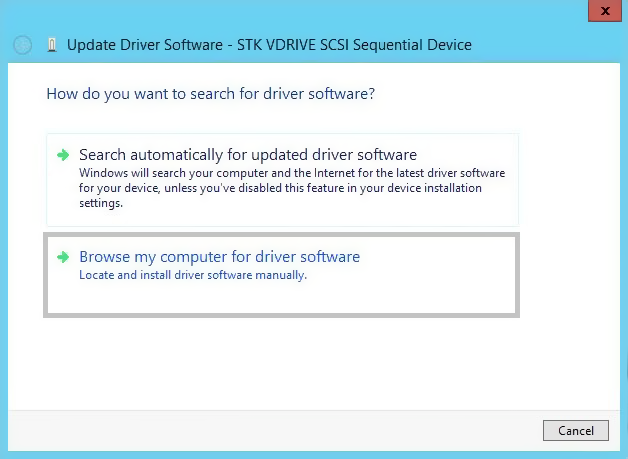

  5. (仅限第一个驱动器)选择 Browse my computer for driver software(浏览计算机以查找驱动程序软件(高级))

    周围的文本说明了 vdrive_browse.png。

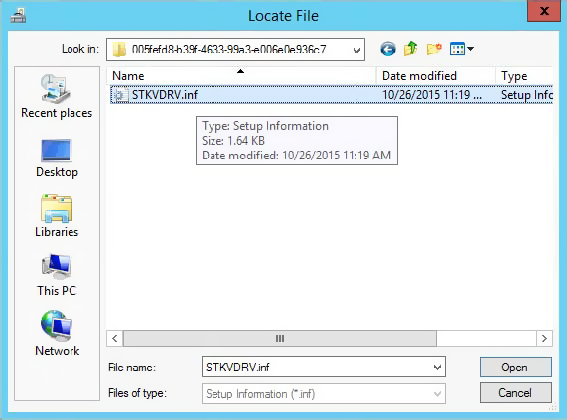

  6. 导航到您创建的文件夹,然后单击 Open(打开)

    周围的文本说明了 vdrive_locate.png。

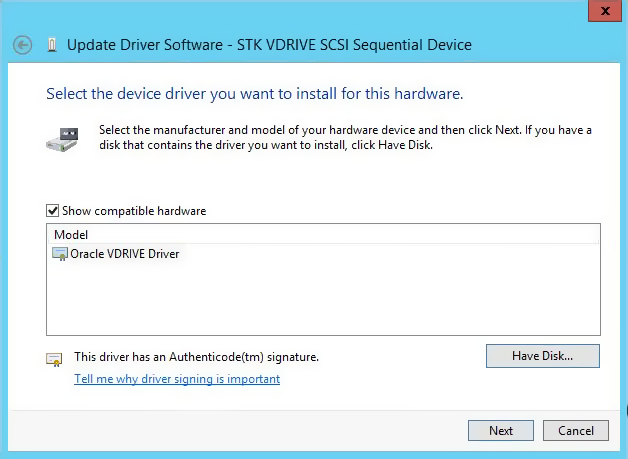

  7. 选择该驱动程序并单击 Next(下一步)

    周围的文本说明了 vdrive_update.png。
  8. 使用设备管理器,单击 Tape Drives(磁带机)选项卡并选择下一个驱动器。右键单击该驱动器并选择 Update Driver(更新驱动程序)

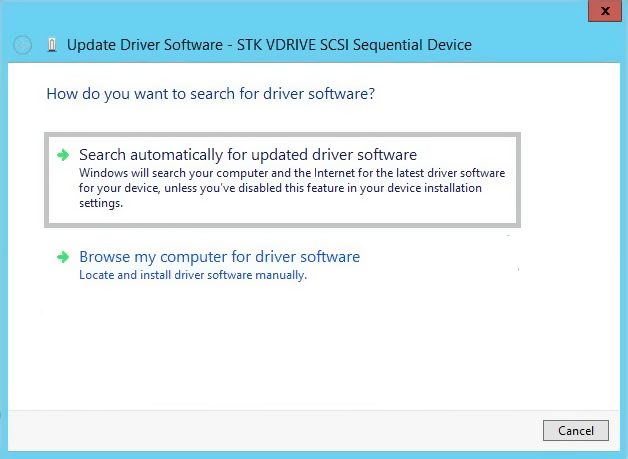

  9. Update Driver Software(更新驱动程序软件)屏幕上,选择 Search automatically for updated driver software(自动搜索更新的驱动程序软件)

    周围的文本说明了 vdrive_search.png。
  10. 更新此驱动程序以及设备树中的每个 VDRIVE。

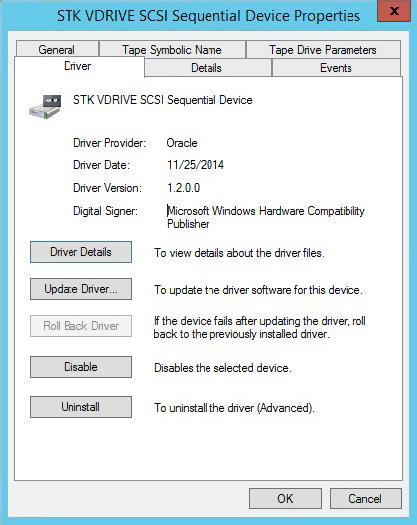

  11. 验证是否安装了新驱动程序。右键单击某个驱动器并选择 Properties(属性)。请注意,Digital Signer(数字签名者)字段已从 UltraBac Software(UltraBac 软件)更新为 Microsoft Windows Hardware compatibility Publisher(Microsoft Windows 硬件兼容发布者)

    周围的文本说明了 vdrive_verify.png。

在 Windows 2008/2012 上安装 VDRIVE 驱动程序

  1. 将 ZIP 文件下载到 Windows 服务器上的 Downloads 文件夹中。请参见下载用于 Windows 的 VDRIVE ZIP 文件

  2. 创建一个文件夹并将 ZIP 文件解压缩到该文件夹。

    周围的文本说明了 vdrive_create_folder.png。
  3. 打开设备管理器,该驱动程序将出现在 other devices(其他设备)下面。

    注:

    在设备管理器中,如果 Windows 首次发现设备时(即扫描硬件更改时)没有发现驱动程序,则所有的设备都将被置于 other devices(其他设备)中。
  4. 右键单击该驱动程序并选择 Update Driver(更新驱动程序)

  5. 选择 Browse my computer for driver software(浏览计算机以查找驱动程序软件)

    周围的文本说明了 vdrive_browse.png。
  6. 导航到您创建的文件夹。

  7. 安装驱动程序。

    驱动程序文件将自动复制到:

    C:\Windows\System32\DriverStore\FileRepository

  8. 使用文件管理器,导航到 DriverStore 并验证是否进行了复制。

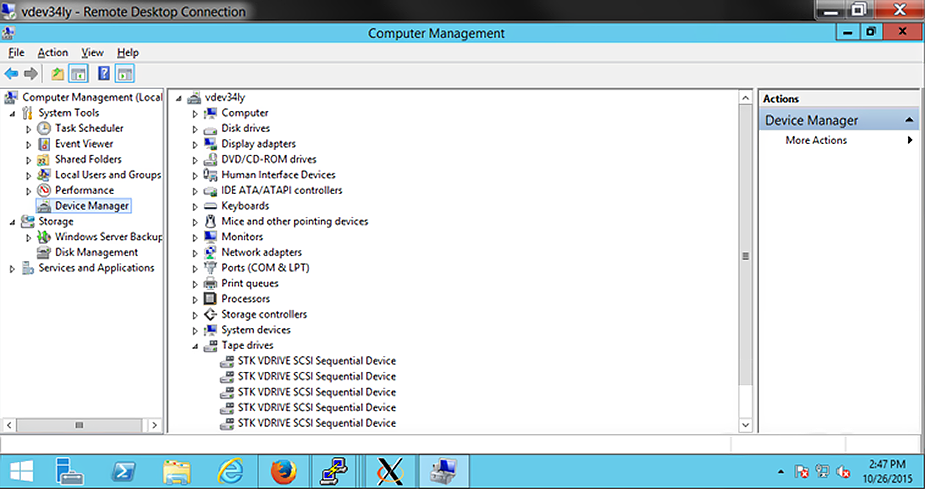

    VDRIVE 在设备管理器中将从 Other Devices(其他设备)移动到 Tape Drives(磁带机)中。

    周围的文本说明了 vdrive_verify_new.png。
  9. 重新引导服务器。启动设备管理器并验证所有的 VDRIVE 是否均列在 Tape Drives(磁带机)下面。

下载用于 AIX 的 VDRIVE

下面的过程详述了如何下载用于 AIX 的 VDRIVE 设备驱动程序。

下载用于 AIX 的 ODM 文件集

  1. 登录到 My Oracle Support (MOS) 网站,地址如下:

    https://support.oracle.com/

  2. 单击 Patches & Updates(补丁程序和更新程序)选项卡(在窗口顶部附近)。

  3. Patch Search(补丁程序搜索)窗格中,选择 Product or Family (Advanced)(产品或系列(高级))

  4. Product(产品)字段中输入 t10000,然后选择 Sun StorageTek T10000 Tape Drive(Sun StorageTek T10000 磁带机)

  5. Release(发行版)字段中,输入 Sun StorageTek T10000 Tape Drive(Sun StorageTek T10000 磁带机)

  6. 单击 Search(搜索)

    系统将显示补丁程序列表。

  7. 选择补丁程序 12388210 并单击 Download(下载)
