7 VSM 7 FC/FICON 数据路径连接
通过 FC 和 FICON 端口可以将两个 VSM 7 节点连接到 MVS 主机系统上的 ELS 主机软件和 VTCS 接口软件，以及 TapePlex 中的真实磁带机 (Real Tape Drive, RTD)。可以直接挂接，也可以通过交换机挂接。
每个 VSM 7 节点有四个 FC/FICON 端口，VTSS 总共有八个端口。对于 FICON，每个端口都同时支持 IBM 控制单元 (Control Unit, CU) 和 IBM 通道模式 (Channel Mode, CH) 映像，以便通过交换机连接端口时，每个端口都可以同时连接到主机和 RTD。通过 RTD 连接共享 HOST 端口不会减少逻辑路径。
对于 FC，每个节点上有两个 FC 端口专用于主机连接，有两个端口专用于 RTD 连接。
工作原理
-
VSM 7 和 VTCS 之间通过 RTD NAME 链接。
-
VTCS 与 RTD 之间的链路是 FC/FICON 电缆，该电缆连接到相关磁带机托架中的相关 DEVNO。
-
VSM 7 CLI 命令定义与 VSM 7 的连接。
-
VTCS 命令根据 VTCS 配置定义连接。
-
VTCS 使用的 RTD 名称是采用在 VSM 7 CLI 中使用的 FCPPATH 或 FICONPATH 命令定义的名称。
-
多个 FCPPATH/FICONPATH 可以路由到同一个 RTD。
-
物理 RTD 针对 VTCS 定义为具有 CHANIF ID 的 FC 或 FICON 设备。
-
使用 CHANIF ID 不是为了引用设备，但是它必须存在才能满足 VTCS 语法规则。对于在 VTCS 中定义的每个 VSM 7，每个 CHANIF ID 都必须唯一且使用有效的语法。
-
VTCS 允许使用 32 个唯一 CHANIF ID。每个 VSM 7 最多可以定义 32 个物理 RTD。
VSM 7 FC/FICON 端口分配

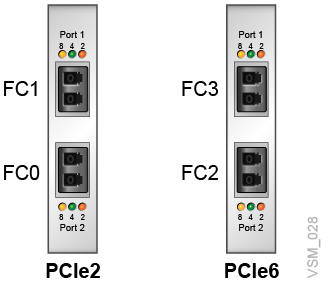

如图 7-1中所示，FC/FICON 端口分别编号为 0 到 3。当看向服务器节点的背面时，左侧 (PCIe2) 顶部的端口是 1，左侧 (PCIe2) 底部的端口是 0，右侧 (PCIe6) 顶部的端口是 3，右侧 (PCIe6) 底部的端口是 2。
VSM 7 RTD 连接示例
以下示例说明了 VSM 7 与 RTD 之间的 FC/FICON 连接：
每个示例包括：
-
设备之间的连接
-
用于定义与 VSM 7 之间的连接的 CLI 命令
-
用于根据 VTCS 配置来定义 VSM 7 连接的 VTCS 命令

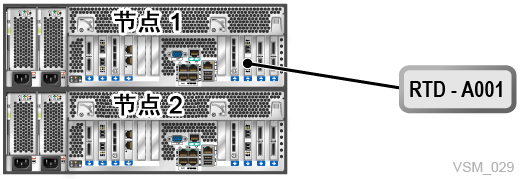

VSM 7 RTD 连接：直接连接
图 7-2显示了在一个 VSM 7 FC 或 FICON 端口与一个 RTD 之间的直接连接。

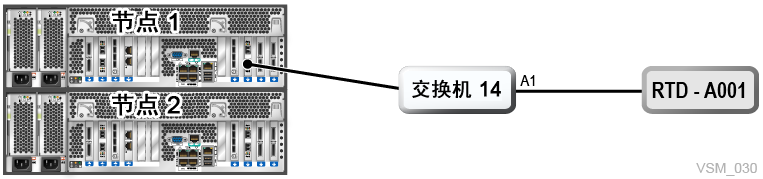

VSM 7 RTD 连接：单个交换机
图 7-3显示了在一个 VSM 7 FC 或 FICON 端口与一个 RTD 之间通过单台交换机进行的连接：
VSM 7 RTD 连接：级联交换机

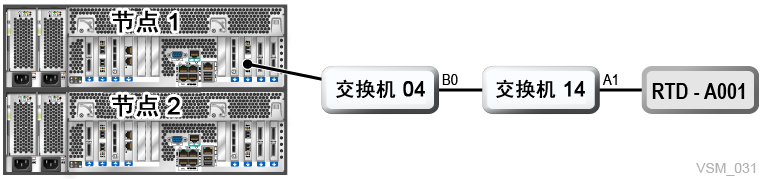

图 7-4显示了在一个 VSM 7 FC 或 FICON 端口与一个 RTD 之间通过级联交换机进行的连接。

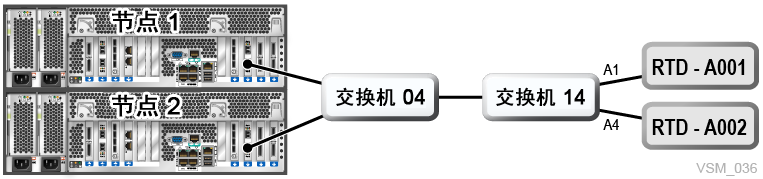

VSM 7 RTD 连接：双 RTD
图 7-5显示了在一个 VSM 7 FC 或 FICON 端口与两个 RTD 之间通过级联交换机进行的连接。
VSM 7 CLI FICON 示例：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4

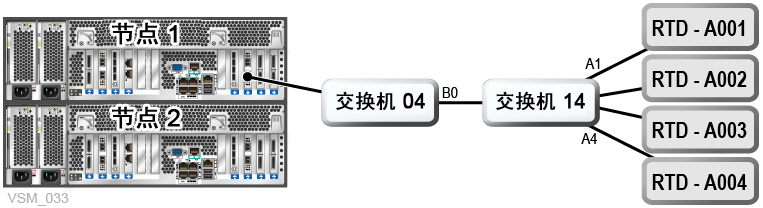

VSM 7 RTD 连接：四个 RTD 一个端口
图 7-6显示了在一个 VSM 7 FC 或 FICON 端口与四个 RTD 之间通过级联交换机进行的连接。这是您可以连接到单个 VSM 7 FC 或 FICON 端口的最大 RTD 数，总共有八个端口，因此每个 VSM 7 最多可连接 32 个 RTD。
VSM 7 CLI FICON 示例：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A2 vsmadmin: add ficonpath -name RTDA003 -node 1 –port 2 –domain 14 -area A3 vsmadmin: add ficonpath -name RTDA004 -node 1 –port 2 –domain 14 -area A4
VSM 7 CLI FC 示例：
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA003 -node 1 –port 2 -wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA004 -node 1 –port 2 -wwpn 500104F509793643

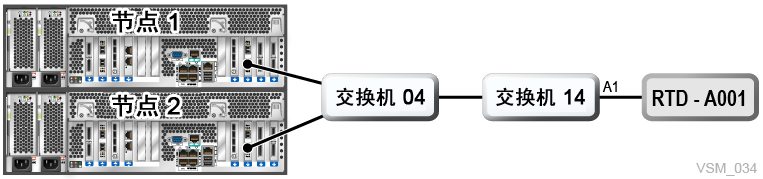

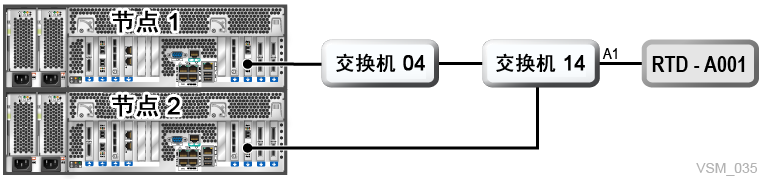

VSM 7 RTD 连接：双路径 RTD
图 7-7和图 7-8显示了通往同一个 RTD 的两条 FC 或 FICON 路径。位于不同 VSM 7 节点上的两个 VSM 7 FC 或 FICON 端口通过级联交换机连接到单个 RTD。RTD 在 VTCS 中有一个定义，VTSS 会解析向下访问任一路径的信息。
VSM 7 CLI FICON 示例 1：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1
VSM 7 CLI FC 示例 1：
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641
VSM 7 CLI FICON 示例 2：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 -area A1
VSM 7 RTD 连接：双路径双 RTD
图 7-9显示了通向两个不同 RTD 的两条 FC 或 FICON 路径。位于不同 VSM 7 节点上的两个 VSM 7 FC 或 FICON 端口通过级联交换机连接到两个 RTD。
VSM 7 CLI FICON 示例：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4
VSM 7 CLI FC 示例：
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA002 -node 2 –port 2 -wwpn 500104F509793643

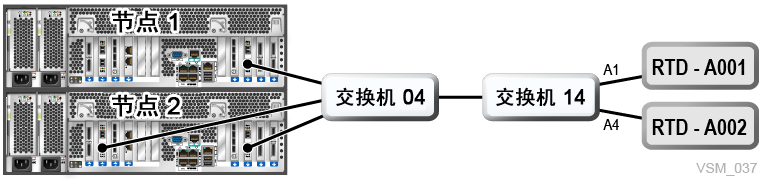

VSM 7 RTD 连接：多路径双 RTD
图 7-10显示了通向两个不同 RTD 的多条 FC/FICON 路径。位于两个不同 VSM 7 节点上的三个 VSM 7 FC/FICON 端口通过级联交换机连接到两个不同的 RTD。在此示例中，有六条针对 VSM 7 定义的 FC/FICON 路径和两个针对 VTCS 定义的 RTD。
VSM 7 CLI FICON 示例：
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 1 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 1 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4
VSM 7 CLI FC 示例：
vsmadmin: add fcppath -name RTDA001 -node 1 -port 2 –wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 -port 1 –wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA001 -node 2 -port 2 –wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA002 -node 1 -port 2 –wwpn 500104F509793643 vsmadmin: add fcppath -name RTDA002 -node 2 -port 1 –wwpn 500104F509793680 vsmadmin: add fcppath -name RTDA002 -node 2 -port 2 –wwpn 500104F509793681
