6 VSM 7 以太网 (IP) 数据路径连接
与 VSM 6 不同，客户网络不直接连接到 VSM 7 服务器节点。而是客户网络上行链路连接到两台 ES1-24 交换机，然后交换机连接到两个 VSM 7 服务器节点上的以太网端口。
VSM 7 以太网 (IP) 端口分配

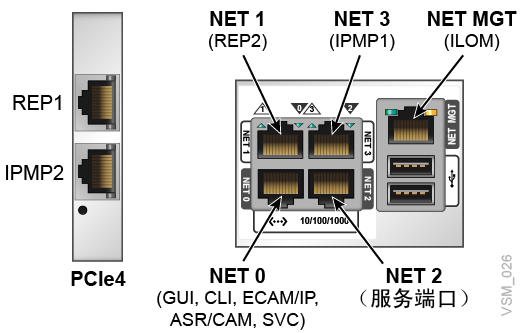

图 6-1显示了每个 VSM 7 节点上的 IP 以太网端口。
网络端口（NET0、NET1、NET2）通过两台 ES1-24 交换机连接到各种网络：
-
端口 0 (NET0) 用于用户界面连接（CLI、GUI、ECAM over IP）。
-
端口 1 (NET1) 连接到 Oracle Switch ES1-24 10GbE 以太网交换机
-
端口 2 (NET2) 是一个专用的维护端口，保留供服务人员直接连接。每台交换机上的端口 1 都专用于端口 2 (NET2) 的现场维护；交换机 1 通向节点 1，交换机 2 通向节点 2。
端口 3 (NET3) 不连接到网络交换机。它直接连接到其他服务器节点上的 NET3。
Twinville HBA 端口 PCIe4 通过 ES1-24 交换机连接到其各自的网络：
-
端口 4 用于基于 IP 的复制 (replication over IP, RoIP)。
-
端口 5 用于 IPMP 连接
网络交换机端口分配
两台 Oracle ES1-24 网络交换机安装在机架的顶部，用来将服务器的网络连接汇集或分散到客户网络环境。
具体而言，交换机提供：
-
除了 ILOM 端口之外所有网络连接的冗余连接。
-
将两个 VTSS 服务器的四个 RoIP 连接汇集或分散到可以连接到客户网络环境的八个 RoIP 连接。
-
将服务器的 ILOM 和服务端口连接汇集到一对单一的冗余端口（每台交换机上一个）。
-
将两台服务器的 VTSS CLI、ASR/CAM 网络汇集到一对单一的冗余端口（每台交换机上一个）。

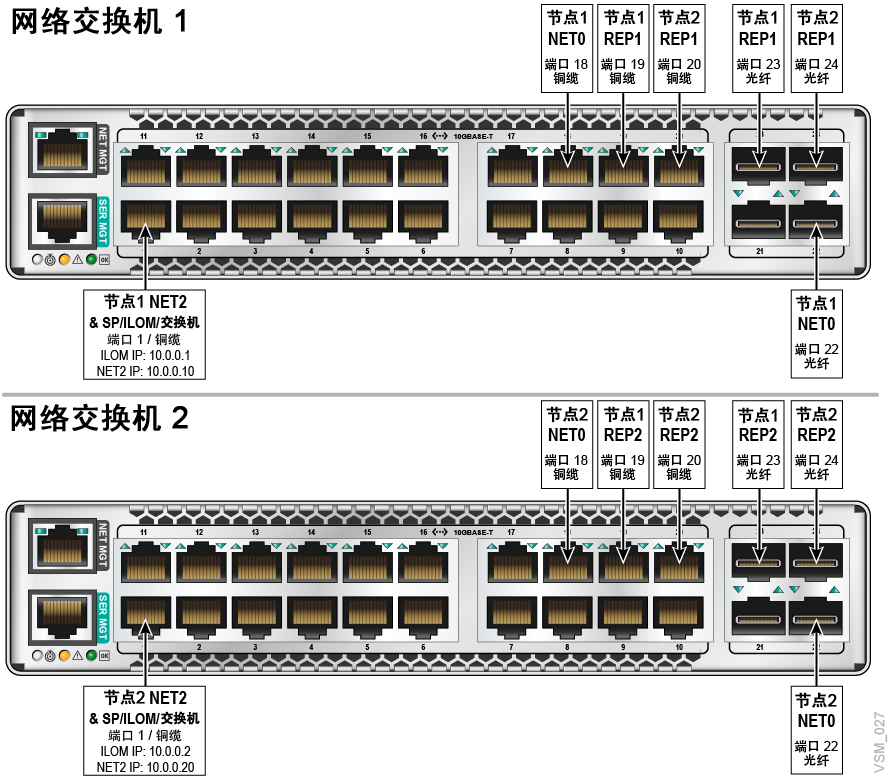

图 6-2显示了从服务器到两台 ES1-24 以太网交换机的端口分配。
端口连接必须使用全铜缆或全光纤，但在单一交换机上（例如 NET0、REP1、REP2）不能同时使用两者。
客户网络必须连接到 ES1-24 交换机，不能直接连接到 VSM 7 服务器端口。
客户网络集成
VSM 7 机架中的 ES1-24 交换机体现了相对于 VSM 6 的一个重要变化，在 VSM 6 中，客户网络连接直接插入到服务器中。现在，使用 VSM 7，客户网络连接改为插入到交换机中，然后交换机连接插入到服务器中。
要访问 NET0 接口，客户需要在交换机 1（节点 1 接口）和交换机 2（节点 2 接口）上都连接到端口 18（如果使用铜缆/RJ45）或端口 22（如果使用光纤）。
-
对于节点 1 上的 Net0 通信，一个上行链路从客户的基础结构连接到交换机 1 的端口 18（如果使用铜缆/RJ45）或端口 22（如果使用光纤）
-
对于节点 2 上的 Net0 通信，一个上行链路从客户的基础结构连接到交换机 2 的端口 18（如果使用铜缆/RJ45）或端口 22（如果使用光纤）
复制通信保证两个 10Gb 上行链路进行 REPx 通信（共 20Gb）。REP1 通信经过交换机 1，REP2 通信经过交换机 2。为了向节点提供足够的带宽，交换机上用于 REPx 通信的上行链路应该位于同一子网中并在客户基础结构的端口通道中进行了配置。
-
对于到节点 1 和节点 2 的 REP1 通信，上行链路从客户基础结构连接到交换机 1 的端口 19 和 20（如果使用铜缆/RJ45）或端口 23 和 24（如果使用光纤）。
-
对于到节点 1 和节点 2 的 REP2 通信，上行链路从客户基础结构连接到交换机 2 的端口 19 和 20（如果使用铜缆/RJ45）或端口 23 和 24（如果使用光纤）。
