Les ports FC et FICON connectent les deux noeuds VSM 7 au logiciel hôte ELS et au logiciel de l'interface VTCS sur les systèmes hôte MVS et aux lecteurs RTD dans le tapeplex. La connexion peut être directe ou par l'intermédiaire d'un commutateur.
Il y a quatre ports FC/FICON par noeud VSM 7, un total de huit pour le VTSS. Pour FICON, chaque port prend en charge simultanément les images IBM Control Unit (CU) et IBM Channel Mode (CH), pour que lors de la connexion par l'intermédiaire d'un commutateur chaque port puisse se connecter aux hôtes et aux lecteurs RTD. Le partage d'un port HOTE avec une connexion RTD ne réduit pas le chemin d'accès logique.
Pour FC, deux ports FC sur chaque noeud sont dédiés aux connexions hôte et deux autres, aux connexions RTD.
Le lien entre le système VSM 7 et VTCS est le NOM du lecteur RTD.
Le lien entre VTCS et le lecteur RTD est le câble FC/FICON pour le DEVNO pertinent dans la baie de lecteur pertinente.
Les commandes VSM 7 de la CLI définissent les connexions au système VSM 7.
Les commandes VTCS définissent les connexions à la configuration VTCS.
VTCS utilise le nom du lecteur RTD défini sur la commande FCPPATH ou FICONPATH utilisée dans la CLI VSM 7.
Plusieurs FCPPATH/FICONPATH peuvent arriver au MEME RTD.
Les lecteurs RTD physiques sont définis sur VTCS en tant que périphériques FC ou FICON avec des identifiants CHANIF.
L'identifiant CHANIF n'est pas utilisé pour référencer le périphérique mais doit être présent pour respecter les règles de syntaxe de VTCS. Chaque identifiant CHANIF doit être unique et avoir une syntaxe valide pour chaque système VSM 7 défini dans VTCS.
VTCS autorise 32 identifiants CHANIF uniques. Chaque système VSM 7 peut avoir un maximum de 32 lecteurs RTD physiques définis.

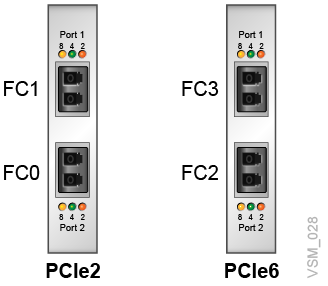

Comme le montre la Figure 7-1, les ports FC/FICON sont numérotés de 0 à 3. A l'arrière du noeud du serveur, le port 1 est le port supérieur gauche (PCIe2), le port 0 est le port inférieur gauche (PCIe2), le port 3 est le port supérieur droit (PCIe 6) et le port 2 est le port inférieur droit (PCIe 6).
Les exemples suivants illustrent la connectivité FC/FICON entre le système VSM 7 et les lecteurs RTD :
Connectivité du lecteur RTD VSM 7 : quatre lecteurs RTD, un port
Connectivité du lecteur RTD VSM 7 : lecteur RTD à deux chemins
Connectivité du lecteur RTD VSM 7 : lecteur RTD double à deux chemins
Connectivité du lecteur RTD VSM 7 : lecteur RTD double à multiacheminement
Chaque exemple inclut :
Des connexions entre périphériques
Les commandes de la CLI qui définissent les connexions au système VSM 7
Les commandes VTCS qui définissent les connexions VSM 7 à la configuration VTCS

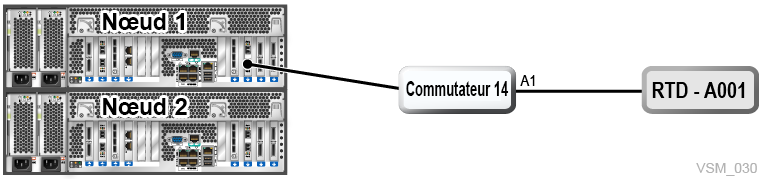

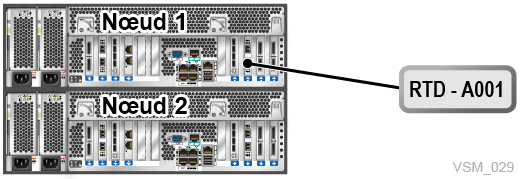

La Figure 7-2 présente une connexion directe entre un port FC ou FICON VSM 7 et un lecteur RTD.

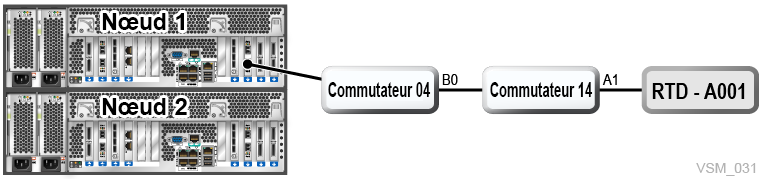

La Figure 7-3 présente une connexion par l'intermédiaire d'un commutateur unique entre un port FC ou FICON VSM 7 et un lecteur RTD :
La Figure 7-4 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FC ou FICON VSM 7 et un lecteur RTD.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
La Figure 7-5 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FC ou FICON VSM 7 et deux lecteurs RTD.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4

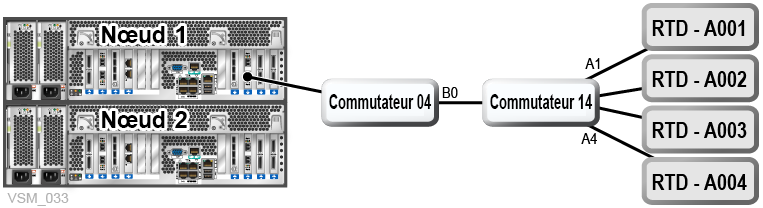

La Figure 7-6 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FC ou FICON VSM 7 et quatre lecteurs RTD. Il s'agit du nombre maximum de lecteurs RTD que vous pouvez connecter à un seul port FC ou FICON VSM 7 et il y a huit ports au total, ce qui fait 32 lecteurs RTD au maximum par lecteur VSM 7.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A2 vsmadmin: add ficonpath -name RTDA003 -node 1 –port 2 –domain 14 -area A3 vsmadmin: add ficonpath -name RTDA004 -node 1 –port 2 –domain 14 -area A4
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA003 -node 1 –port 2 -wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA004 -node 1 –port 2 -wwpn 500104F509793643

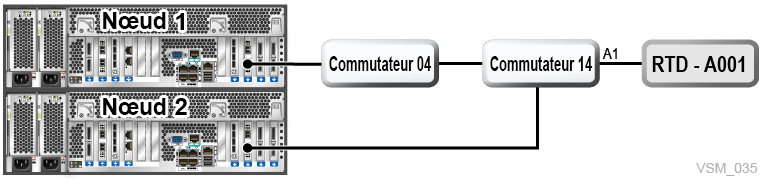

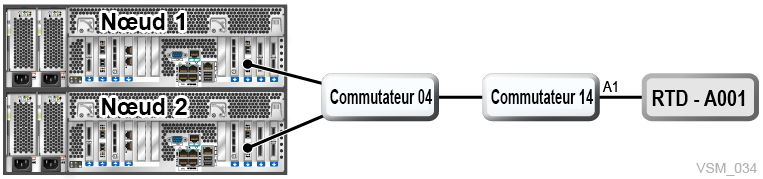

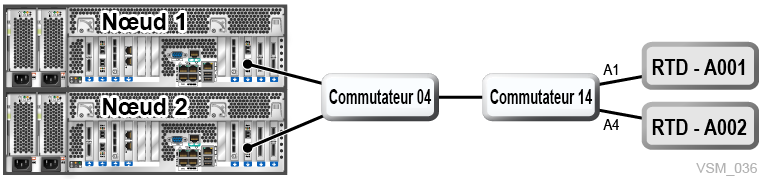

La Figure 7-7 et la Figure 7-8 présentent deux chemins FC ou FICON vers le même lecteur RTD. Les connexions se font entre les deux ports FC ou FICON VSM 7 situés sur des noeuds VSM 7 séparés, par l'intermédiaire de commutateurs en cascade, vers un lecteur RTD unique. Il existe une définition unique pour le lecteur RTD dans VTCS, et VTSS permet l'accès pour tous les chemins.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 -area A1

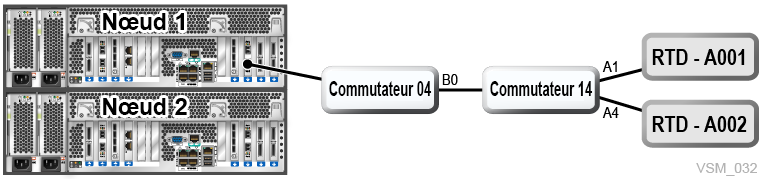

La Figure 7-9 présente deux chemins FC ou FICON vers deux lecteurs RTD différents. Les connexions se font entre les deux ports FC ou FICON VSM 7 situés sur des noeuds VSM 7 séparés, par l'intermédiaire de commutateurs en cascade, vers deux lecteurs RTD.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4
vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA002 -node 2 –port 2 -wwpn 500104F509793643

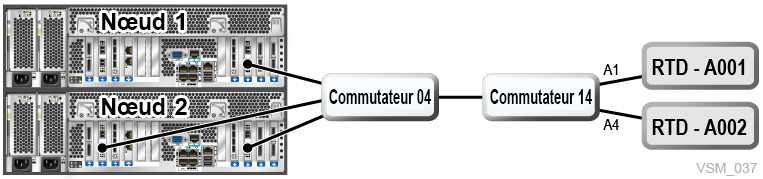

La Figure 7-10 présente plusieurs chemins FC/FICON vers deux lecteurs RTD différents. Les connexions se font entre les trois ports FC/FICON VSM 7 situés sur deux noeuds VSM 7 séparés, par l'intermédiaire de commutateurs en cascade, vers deux lecteurs RTD séparés. Dans cet exemple, il y a six chemins FC/FICON définis pour le système VSM 7 et deux lecteurs RTD définis pour VTCS.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 1 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 1 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4
vsmadmin: add fcppath -name RTDA001 -node 1 -port 2 –wwpn 500104F509793640 vsmadmin: add fcppath -name RTDA001 -node 2 -port 1 –wwpn 500104F509793641 vsmadmin: add fcppath -name RTDA001 -node 2 -port 2 –wwpn 500104F509793642 vsmadmin: add fcppath -name RTDA002 -node 1 -port 2 –wwpn 500104F509793643 vsmadmin: add fcppath -name RTDA002 -node 2 -port 1 –wwpn 500104F509793680 vsmadmin: add fcppath -name RTDA002 -node 2 -port 2 –wwpn 500104F509793681
