6 VSM 7 Ethernet (IP) データパス接続

VSM 6 とは異なり、顧客ネットワークは VSM 7 サーバーノードに直接接続されていません。代わりに、顧客ネットワークアップリンクは、2 つの VSM 7 サーバーノード上の Ethernet ポートに接続する 2 つの ES1-24 スイッチに接続します。

VSM 7 Ethernet (IP) ポート割り当て

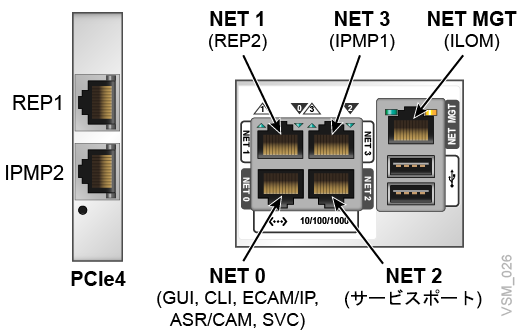

図6-1は、各 VSM 7 ノード上の IP Ethernet ポートを示しています。

図6-1 VSM 7 Ethernet ポート

図6-1 については、周囲のテキストで説明しています。

ネットワークポート (NET0、NET1、NET2) は、2 つの ES1-24 スイッチを介してさまざまなネットワークに接続されます。

  • ポート 0 (NET0) は、ユーザーインタフェース接続 (CLI、GUI、ECAM over IP) に使用されます。

  • ポート 1 (NET1) は Oracle Switch ES1-24 10GbE Ethernet スイッチに接続します

  • ポート 2 (NET2) は保守による直接接続のために予約されている専用の保守ポートです。各スイッチ上のポート 1 は、ポート 2 (NET2) のフィールド保守専用です。スイッチ 1 はノード 1 に接続され、スイッチ 2 はノード 2 に接続されます。

ポート 3 (NET3) は、ネットワークスイッチに接続されていません。これは、ほかのサーバーノード上の NET3 に直接接続されています。

Twinville HBA ポート PCIe4 は、ES1-24 スイッチを介してそれぞれのネットワークに接続されます。

  • ポート 4 は、IP 経由でのレプリケーション (RoIP) に使用されます。

  • ポート 5 は IPMP 接続に使用されます

ネットワークスイッチポートの割り当て

2 つの Oracle ES1-24 ネットワークスイッチは、ネットワーク接続をサーバーから顧客のネットワーク環境にアグリゲーションまたはファンアウトするために、ラックの上部にマウントされています。

具体的には、スイッチは次を提供します。

  • ILOM ポートを除くすべてのネットワーク接続の冗長接続。

  • 2 台の VTSS サーバーから、顧客のネットワーク環境に接続されている可能性がある 8 つの RoIP 接続への 4 つの RoIP 接続のアグリゲーションおよびファンアウト。

  • サーバーから単一の冗長ポートのペア (各スイッチ上に 1 つ) への ILOM およびサービスポート接続のアグリゲーション。

  • 2 台のサーバーから単一の冗長ポートのペア (各スイッチ上に 1 つ) への VTSS CLI、ASR/CAM ネットワークのアグリゲーション。

図6-2は、サーバーから 2 つの ES1-24 Ethernet スイッチへのポート割り当てを示しています。

ポート接続では、すべての銅またはすべての光を使用する必要がありますが、両方が単一のスイッチ (たとえば、NET0、REP1、REP2) 上にあってはいけません。

顧客ネットワークは ES1-24 スイッチに接続されている必要があり、VSM 7 サーバーポートには直接接続されていない可能性があります。

図6-2 ES1-24 スイッチ 1 および 2

図6-2 については、周囲のテキストで説明しています。

顧客ネットワークの統合

VSM 7 ラック内の ES1-24 スイッチは、顧客ネットワーク接続がサーバーに直接接続されていた VSM 6 からの主な変更を表しています。VSM 7 では、顧客ネットワークは代わりにスイッチに接続され、スイッチがサーバーに接続されるようになりました。

NET0 インタフェースにアクセスするには、顧客は、スイッチ 1 (ノード 1 インタフェース) およびスイッチ 2 (ノード 2 インタフェース) の両方にあるポート 18 (銅/RJ45 の場合) またはポート 22 (光の場合) のいずれかに接続します。

  • ノード 1 上の Net0 トラフィックの場合、アップリンクは、顧客インフラストラクチャーからポート 18 (銅/RJ45 の場合)、またはポート 22 (光の場合) からスイッチ 1 に接続されます

  • ノード 2 上の Net0 トラフィックの場合、アップリンクは、顧客インフラストラクチャーからポート 18 (銅/RJ45 の場合)、またはポート 22 (光の場合) からスイッチ 2 に接続されます

レプリケーショントラフィックでは、REPx トラフィックの場合 2 つの 10G ビットアップリンクが保証されます (合計 20G ビット)。REP1 トラフィックはスイッチ 1 を通過し、REP2 トラフィックはスイッチ 2 を通過します。適切な帯域幅をノードに提供するために、REPx トラフィックのスイッチ上のアップリンクは同じサブネット上にあり、顧客インフラストラクチャーからポートチャネルで構成されるとみなされます。

  • ノード 1 とノード 2 の両方への REP1 トラフィックの場合、アップリンクは、顧客インフラストラクチャーからポート 19 および 20 (銅/RJ45 の場合) またはポート 23 および 24 (光の場合) からスイッチ 1 に接続されます。

  • ノード 1 とノード 2 の両方への REP2 トラフィックの場合、アップリンクは、顧客インフラストラクチャーからポート 19 および 20 (銅/RJ45 の場合) またはポート 23 および 24 (光の場合) からスイッチ 2 に接続されます。
