1 소개
Oracle StorageTek VSM 7(Virtual Storage Manager System 7) VTSS(Virtual Tape Storage Subsystem)는 IBM MVS 호스트에 대한 에뮬레이트된 테이프 연결과 RTD(Real Tape Drive), VLE(Virtual Library Extension) 및 기타 VTSS에 대한 연결을 지원하여 가상 테이프 장치 에뮬레이션, 가상 테이프 카트리지 이미지 및 IBM MVS 환경에 대한 추가 버퍼 용량을 제공합니다.
또는 VSM 7 OSA(Open Systems Attachment) 기능을 통해 오픈 시스템 백업 애플리케이션이 데이터 백업, 복원 및 아카이브를 위해 사용할 수 있는 테이프 드라이브, 테이프 카트리지 및 테이프 라이브러리의 에뮬레이션을 제공하도록 VSM 7을 구성할 수 있습니다.
VSM 7 플랫폼

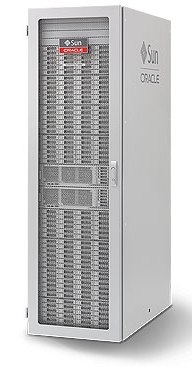

VSM 7 VTSS는 기존 Oracle 서버, 스토리지 및 서비스 플랫폼에 구성된 표준 랙 마운트 시스템으로 패키지화됩니다. 서버, 스토리지 디스크 외장 장치 및 표준 랙 마운트 외장 장치는 패키지화된 시스템으로 제공됩니다.
Solaris 11 운영체제는 VSM 7 VTSS 소프트웨어 환경의 기반이며 Solaris 기반구조 구성요소 및 VTSS 기능 특정 소프트웨어도 포함되어 있습니다. VSM 7 소프트웨어 환경은 사전 설치되고 VTSS 기능에 대해 사전 구성되므로 고객이 관리하는 테이프 환경에 제품을 통합하려면 제한된 현장 레벨 구성을 수행해야 합니다.
VSM 7에도 VTCS 지원, 레거시 VTSS 지원 및 ELS, HSC/SMC, NCS, VLE, SE 도구, VAT, LCM 및 CDRT에 대한 지원을 비롯하여 기존 VSM Tapeplex 내에서의 작업에 필요한 인터페이스 및 지원이 포함되어 있습니다.
VSM 7 VTSS 기능
VSM 7 VTSS는 기존 VSM 6 VTSS 시스템에 대한 후속 제품이며 VSM 6 하드웨어 스택을 새로운 Oracle 서버, 스토리지 디스크 외장 장치 및 I/O 카드로 대체합니다. 이러한 새로운 하드웨어 스택은 VTSS에 향상된 성능 및 용량을 제공합니다.
예를 들어, 스토리지 용량이 VSM 6에 비해 두 배로 늘었고, 모두 10Gb IP 네트워크로 이동함에 따라 복제 성능이 향상되었으며, 프로세서 클록 속도가 높아지고, 내부 메모리가 빨라졌으며, 더 빠른 I/O 버스 속도로 시스템 성능을 크게 향상시켜 줍니다.
VSM 6 VTSS의 후속 제품인 VSM 7 VTSS의 고객 보기 및 기능은 일반적으로 동일하지만, 성능, 연결 및 서비스 기능이 향상되었습니다.
VSM 6 VTSS와 VSM 7 VTSS 플랫폼 간의 중요한 차이점은 다음과 같습니다.
-
업그레이드된 서버 및 스토리지 디스크 외장 장치를 통한 성능 및 스토리지 용량 향상
-
8개 포트를 사용한 16Gbps FC/FICON 연결 지원
-
VTSS 전체 및 고객 네트워크 환경에서 10Gbps IP 연결 지원
-
서버에서 고객 네트워크 환경으로의 네트워크 연결을 통합 또는 팬아웃하는 2개의 네트워크 스위치
VSM 솔루션
Oracle StorageTek VSM(Virtual Storage Manager) 시스템은 디스크 기반 가상 테이프 시스템을 구성하는 하드웨어 및 소프트웨어 제품 모음으로 IBM 메인프레임 환경에 대한 엔터프라이즈급 스토리지 관리 기능을 제공합니다. VSM은 스트리밍 작업 로드, 백업 및 복구 기능을 최적화하고 관리 오버헤드를 줄이고 테이프 용량 사용률을 최대화하여 광범위한 스토리지 환경에서 데이터 보호에 드는 비용을 절감합니다.
VSM은 VTSS의 디스크 버퍼에서 VTV(가상 테이프 볼륨)를 저장하고 VLE(Virtual Library Extension), RTD(Real Tape Drive) 또는 두 가지 모두에 선택적으로 마이그레이션할 수 있습니다. VTV는 최대 32GB까지 가능합니다. 호스트에서 필요한 경우 마이그레이션된 VTV가 VTSS에 상주하지 않으면 자동으로 VTSS로 회수됩니다.
VSM 시스템에는 다음과 같은 부속 시스템이 포함됩니다.
-
VTSS 하드웨어 및 소프트웨어.
VSM 7 VTSS는 FC 또는 FICON 인터페이스를 통해 IBM MVS 호스트에 대한 에뮬레이트된 테이프 연결을 지원하며, RTD(Real Tape Drive)에 대한 FC 또는 FICON 연결, 기타(VSM 7, VSM 6 또는 VSM5) VTSS 및 VLE에 대한 IP 연결 및 IP를 통한 ECAM 및 VTSS 간 복제를 사용한 원격 호스트 연결도 지원합니다.
-
VTCS(Virtual Tape Control Software).
VTCS는 가상 테이프 만들기, 삭제, 복제, 마이그레이션 및 VTSS의 가상 테이프 이미지 회수를 제어하며 VTSS의 보고 정보도 캡처합니다.
-
ELS(Enterprise Library Software).
ELS는 IBM MVS 환경에서 StorageTek ACS(Automated Cartridge System) 및 VSM(Virtual Storage Manager) 하드웨어를 사용으로 설정하고 관리하는 StorageTek 메인프레임 소프트웨어의 통합된 제품군입니다. ELS에는 HSC(호스트 소프트웨어 구성요소), SMC(스토리지 관리 구성요소) 및 HTTP 서버가 포함됩니다.
-
ACSLS(Automated Cartridge System Library Software).
또는 VSM 7 OSA(Open Systems Attachment) 기능을 통해 오픈 시스템 백업 애플리케이션이 백업, 복원 및 아카이브 작업을 위해 사용하는 에뮬레이션을 제공하도록 VSM 7을 구성할 수 있습니다.
ELS 및 FICON이 IBM MVS 환경용으로 사용되는 경우 VSM 7 OSA는 대신 오픈 시스템 환경에서 ACSLS 및 FCP(광 섬유 채널 프로토콜)를 사용합니다. ACSLS 및 VTCS는 VSM 콘솔을 통해 VSM 7 OSA에 제공됩니다.
VSM 7 OSA에 대한 자세한 내용은 제 8 장 Open Systems Attachment 기능을 참조하십시오.
-
VLE(Virtual Library Extension) 하드웨어 및 소프트웨어.
VLE는 VSM 7 VTSS에 IP로 연결되며, VTSS VTV(Virtual Tape Volume)에 대한 마이그레이션 및 회수 대상으로 작동합니다.
주:
VLE는 Oracle Cloud Storage에 대한 마이그레이션 및 회수를 지원합니다. 올바르게 구성된 VLE에 연결된 VSM 7은 VLE를 사용하여 로컬 디스크 대신 Oracle Cloud Storage에 대해 VTV를 마이그레이션 및 회수할 수 있습니다. 이 기능에 대한 자세한 내용은 VLE 설명서를 참조하십시오. -
물리적 테이프 라이브러리에 연결된 RTD(Real Tape Drive).
RTD는 VTSS VTV(가상 테이프 볼륨)에 대한 마이그레이션 및 회수 대상으로 사용됩니다. RTD는 VSM 7 VTSS에 FC(OSA용) 또는 FICON으로 연결됩니다.

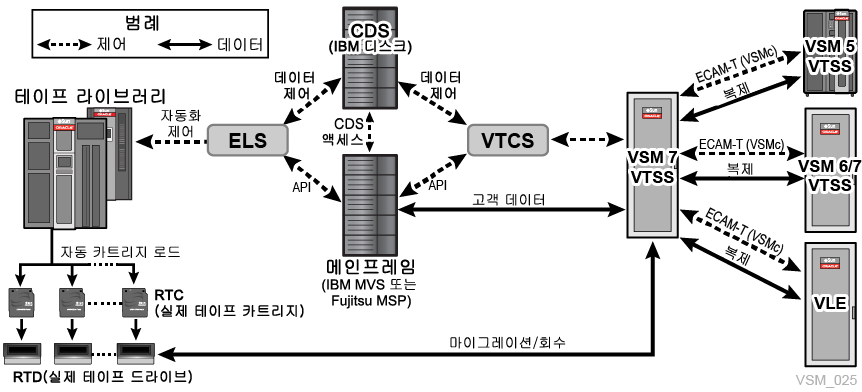

VSM 부속 시스템은 그림 1-2에 표시되어 있습니다.
