6 Conectividad de ruta de datos Ethernet (IP) de VSM 7
A diferencia de VSM 6, las redes de los clientes no están conectadas directamente a los nodos del servidor VSM 7. En cambio, los enlaces superiores de la red del cliente se conectan con los dos switches ES1-24, que a su vez se conectan con los puertos Ethernet en los dos nodos del servidor VSM 7.
Asignaciones de puertos Ethernet (IP) de VSM 7
La Figura 6-1 muestra los puertos Ethernet IP de cada nodo de VSM 7.
Los puertos de red (NET0, NET1, NET2) están conectados a diferentes redes mediante los dos switches ES1-24:
-
El puerto 0 (NET0) se usa para conexiones de interfaz de usuario (CLI, GUI, ECAM sobre IP).
-
El puerto 1 (NET1) se conecta a los switches Ethernet de 10 GbE Oracle Switch ES1-24.
-
El puerto 2 (NET2) es un puerto de mantenimiento dedicado reservado para la conexión directa del personal de servicios. El puerto 1 de cada switch está dedicado al mantenimiento de campo para el puerto 2 (NET2); el switch 1 va al nodo 1 y el switch 2, al nodo 2.
El puerto 3 (NET3) no está conectado a los switches de red. Está conectado directamente a NET3 en el otro nodo de servidor.
Las tarjetas PCIe4 de los puertos HBA Twinville están conectadas a sus redes respectivas mediante los switches ES1-24:
-
El puerto 4 se usa para replicación mediante IP (RoIP).
-
El puerto 5 se usa para las conexiones IPMP.
Asignaciones a puertos de switch de red
Los dos switches de red Oracle ES1-24 están montados en la parte superior del rack para agregar las conexiones o distribuirlas en abanico desde los servidores hasta el entorno de red del cliente.
Específicamente, los switches proporcionan:
-
Conexiones redundantes para todas las conexiones de red, excepto los puertos ILOM.
-
Agregación y distribución en abanico de las cuatro conexiones RoIP de los dos servidores VTSS a ocho conexiones RoIP que se pueden conectar al entorno de red del cliente.
-
Agregación de las conexiones de puertos ILOM y de servicio desde los servidores a un par de puertos simples redundantes, uno en cada switch.
-
Agregación de las redes ASR/CAM y CLI de VTSS desde los dos servidores a un par de puertos simples redundantes, uno en cada switch.

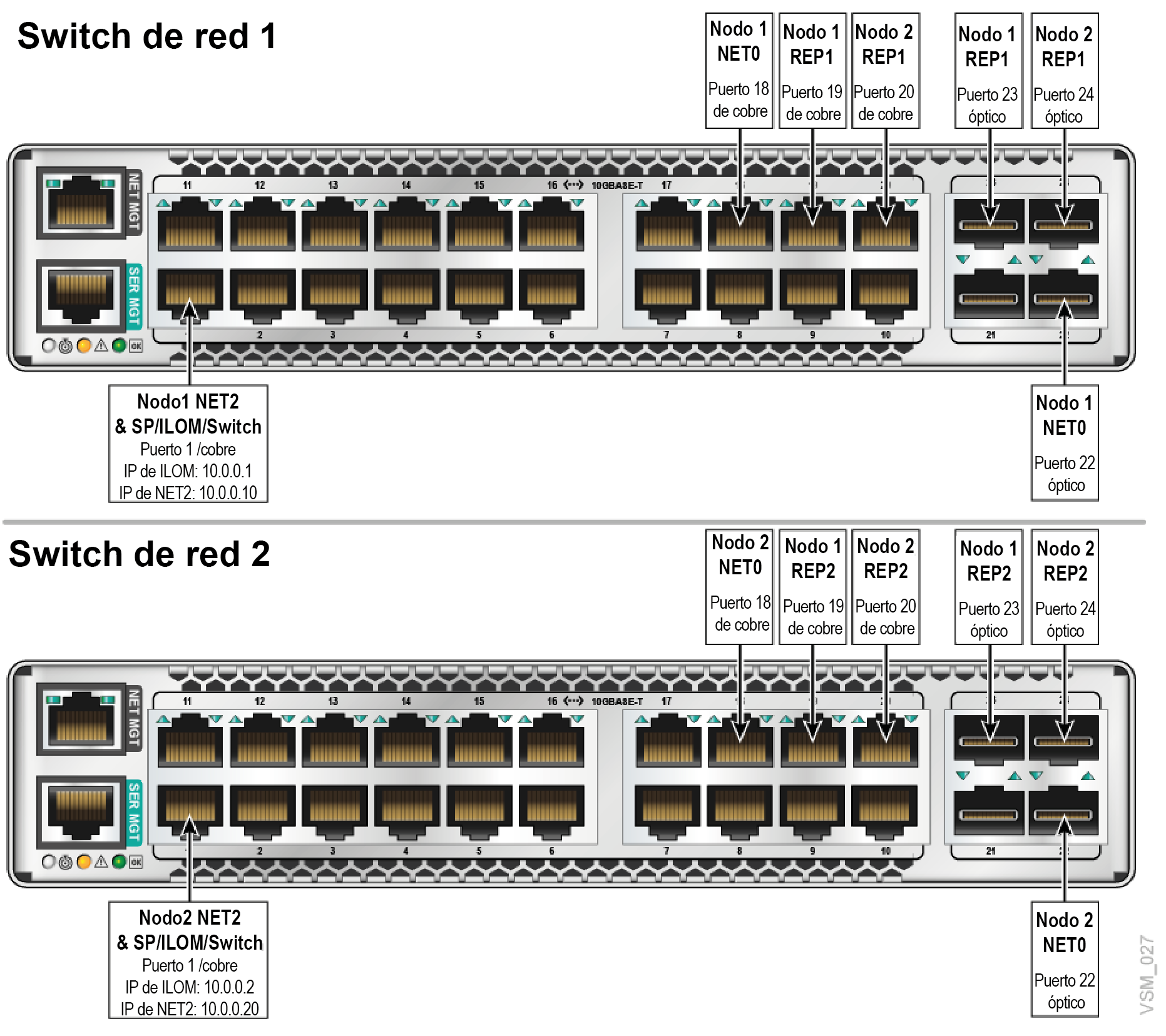

La Figura 6-2 muestra las asignaciones de puerto de los servidores a los dos switches ES1-24 Ethernet.
Una conexión de puerto debe ser toda de cobre o toda óptica, pero no puede usar ambos tipos en un solo switch (por ejemplo, NET0, REP1, REP2).
Las redes del cliente deben estar conectadas a los switches ES1-24 y no pueden estar conectadas directamente a los puertos del servidor VSM 7.
Integración con la red del cliente
Los switches ES1-24 en el rack de VSM 7 representan un cambio significativo respecto de VSM 6, donde las conexiones de red del cliente estaban conectadas directamente a los servidores. Ahora, con VSM 7, la red del cliente está conectada a los switches, y los switches, a su vez, están conectados a los servidores.
Para acceder a las interfaces NET0, el cliente se conecta al puerto 18 (si la conexión es de cobre/RJ45) o al puerto 22 (si la conexión es óptica) tanto en el switch 1 (interfaces del nodo 1) como en el switch 2 (interfaces del nodo 2).
-
Para el tráfico de Net0 en el nodo 1, se conecta un enlace ascendente desde la infraestructura del cliente hasta el puerto 18 (si la conexión es de cobre/RJ45) o el puerto 22 (si la conexión es óptica) y hasta el switch 1.
-
Para el tráfico de Net0 en el nodo 2, se conecta un enlace ascendente desde la infraestructura del cliente hasta el puerto 18 (si la conexión es de cobre/RJ45) o al puerto 22 (si la conexión es óptica) y hasta el switch 2.
El tráfico de replicación garantiza dos enlaces ascendentes de 10 Gb para el tráfico de REPx (20 Gb totales). El tráfico de REP1 pasa por el switch 1 y el tráfico de REP2 pasa por el switch 2. Para proporcionar ancho de banda adecuado a los nodos, se presupone que los enlaces ascendentes en los switches para el tráfico de REPx están en la misma subred y están configurados en el canal de puerto desde la infraestructura del cliente.
-
Para el tráfico de REP1 tanto al nodo 1 como al nodo 2, los enlaces ascendentes se conectan desde la infraestructura del cliente hasta los puertos 19 y 20 (si la conexión es de cobre/RJ45) o los puertos 23 y 24 (si la conexión es óptica) y hasta el switch 1.
-
Para el tráfico de REP2 tanto al nodo 1 como al nodo 2, los enlaces ascendentes se conectan desde la infraestructura del cliente hasta los puertos 19 y 20 (si la conexión es de cobre/RJ45) o los puertos 23 y 24 (si la conexión es óptica) y hasta el switch 2.
