7 Conectividad de ruta de datos FC/FICON de VSM 7

Los puertos FC y FICON conectan los dos nodos VSM 7 con el software de host ELS y el software de interfaz VTCS en los sistemas de host MVS y a las unidades de cinta reales (RTD) en el Tapeplex. La conexión puede ser directa o mediante un switch.

Hay cuatro puertos FC/FICON por nodo VSM 7, un total de ocho para el VTSS. Para FICON, cada puerto admite imágenes de la unidad de control (CU) y del modo de canal (CH) de IBM simultáneamente, de forma que conectados mediante un switch cada puerto puede conectar los hosts y las RTD. El hecho de compartir un puerto de HOST con una conexión RTD no reduce la ruta lógica.

Para FC, dos puertos FC en cada nodo están dedicados las conexiones de host y dos puertos, a las conexiones de RTD.

Funcionamiento

  • El enlace entre VSM 7 y VTCS es el nombre de RTD.

  • El enlace entre VTCS y RTD es el cable FC/FICON hacia el DEVNO pertinente en el alojamiento de unidades pertinente.

  • Los comandos de la CLI de VSM 7 definen las conexiones a VSM 7.

  • Los comandos VTCS definen las conexiones a la configuración de VTCS.

  • VTCS usa el nombre de RTD definido en los comandos FCPPATH o FICONPATH que se usan en la CLI de VSM 7.

  • Múltiples comandos FCPPATHs/FICONPATHs pueden enrutar hacia la misma RTD.

  • Las RTD físicas se definen en VTCS como dispositivos FC o FICON con ID CHANIF.

  • El ID CHANIF no se usa para hacer referencia al dispositivo, pero debe estar presente para cumplir las reglas de sintaxis de VTCS. Cada ID CHANIF debe ser único y tener una sintaxis válida para cada VSM 7 definido en VTCS.

  • VTCS permite 32 ID CHANIF exclusivos. Cada VSM 7 puede tener un máximo de 32 RTD físicas definidas.

Asignaciones de puertos FC/FICON de VSM 7

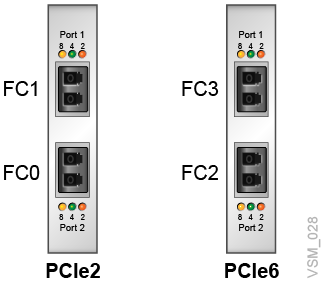

Como se muestra en la Figura 7-1, los puertos FC/FICON están numerados del 0 al 3. En la parte posterior del nodo de servidor, el puerto superior izquierdo (PCIe2) es el 1, el puerto inferior izquierdo (PCIe2) es el 0, el puerto superior derecho (PCIe6) es el 3 y el puerto inferior derecho (PCIe6) es el 2.

Figura 7-1 Puertos FC/FICON

El texto adyacente describe Figura 7-1 .

Ejemplos de conectividad de RTD de VSM 7

Los siguientes ejemplos ilustran la conectividad mediante FC/FICON entre VSM 7 y las RTD:

Cada ejemplo incluye:

  • Las conexiones entre dispositivos

  • Los comandos CLI que definen las conexiones a VSM 7

  • Los comandos VTCS que definen las conexiones de VSM 7 a la configuración de VTCS

Conectividad de RTD a VSM 7: conexión directa

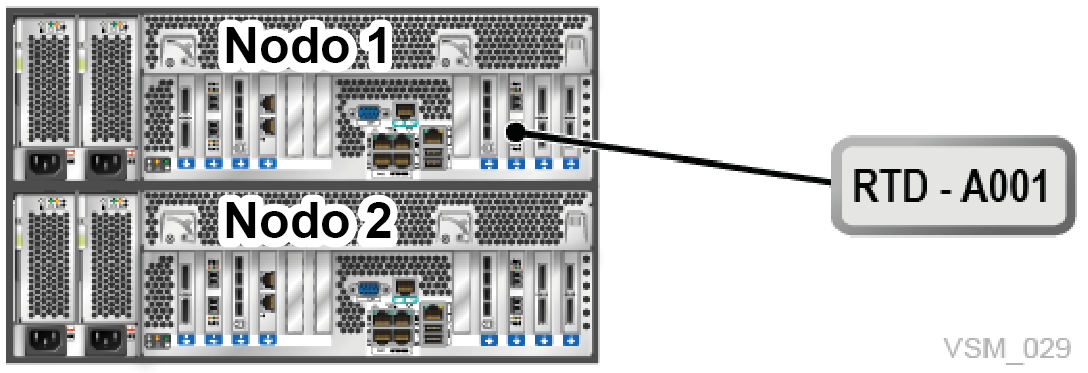

La Figura 7-2 muestra una conexión directa entre un puerto FC o FICON de VSM 7 y una RTD.

Figura 7-2 Conectividad de RTD a VSM 7: conexión directa

El texto adyacente describe Figura 7-2 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 7: switch único

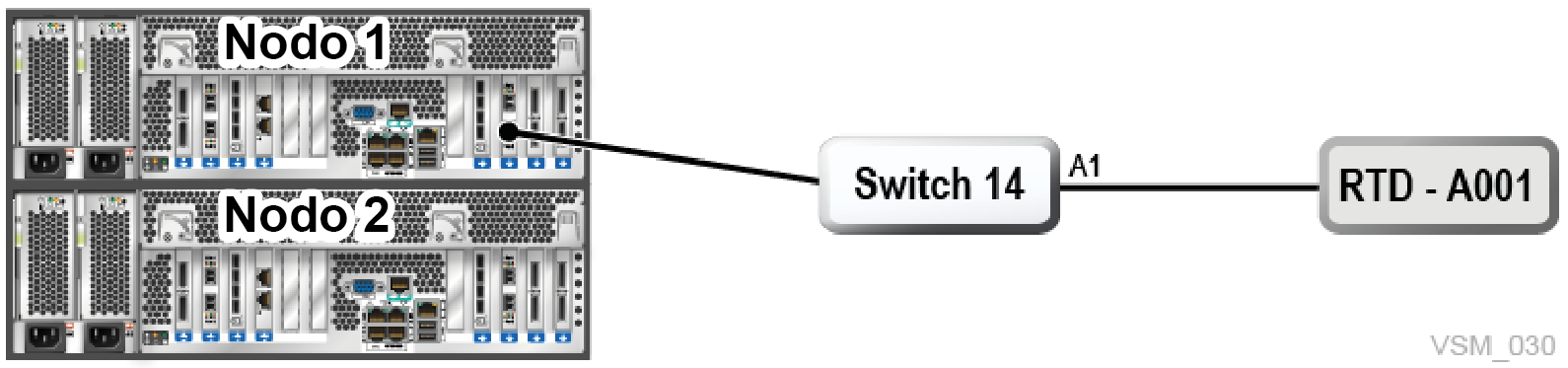

La Figura 7-3 muestra una conexión mediante un único switch entre un puerto FC o FICON de VSM 7 y una RTD:

Figura 7-3 Conectividad de RTD a VSM 7: switch único

El texto adyacente describe Figura 7-3 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 -area A1

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 7: switches en cascada

La Figura 7-4 muestra una conexión mediante switches en cascada entre un puerto FC o FICON de VSM 7 y una RTD.

Figura 7-4 Conectividad de RTD a VSM 7: switch en cascada

El texto adyacente describe Figura 7-4 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 7: RTD dobles

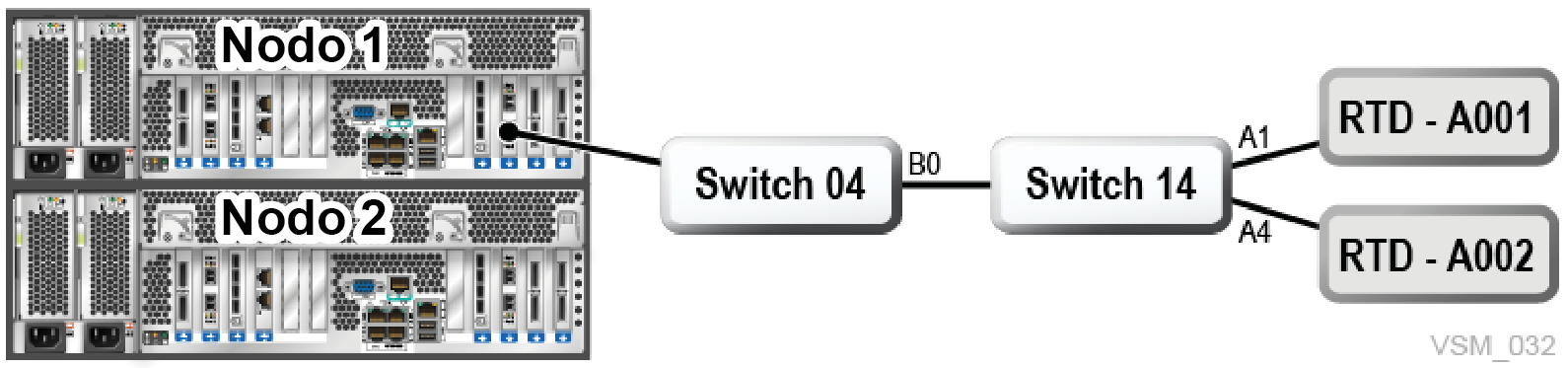

La Figura 7-5 muestra una conexión mediante switches en cascada entre un puerto FC o FICON de VSM 7 y dos RTD.

Figura 7-5 Conectividad de RTD a VSM 7: RTD dobles

El texto adyacente describe Figura 7-5 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793641

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Conectividad de RTD a VSM 7: cuatro RTD, un puerto

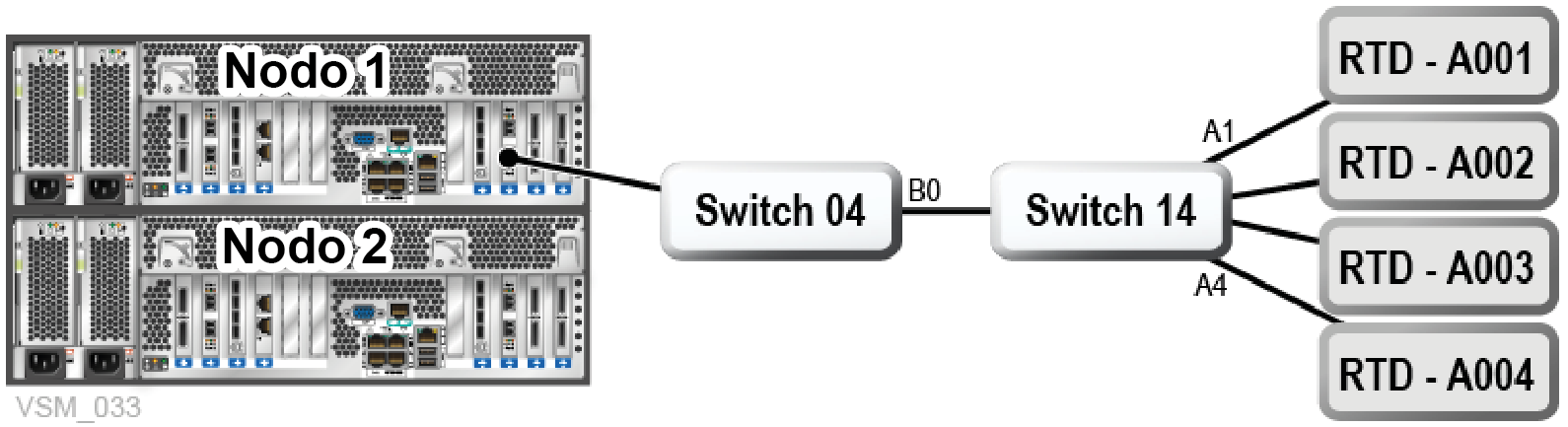

La Figura 7-6 muestra una conexión mediante switches en cascada entre un puerto FC o FICON de VSM 7 y cuatro RTD. Esta es la mayor cantidad de RTD que se pueden conectar a un puerto FC o FICON de VSM 7, y hay ocho puertos en total, por lo que se pueden conectar 32 RTD como máximo en cada VSM 7.

Figura 7-6 Conectividad de RTD a VSM 7: cuatro RTD, un puerto

El texto adyacente describe Figura 7-6 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A2
vsmadmin: add ficonpath -name RTDA003 -node 1 –port 2 –domain 14 -area A3
vsmadmin: add ficonpath -name RTDA004 -node 1 –port 2 –domain 14 -area A4

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793641
vsmadmin: add fcppath -name RTDA003 -node 1 –port 2 -wwpn 500104F509793642
vsmadmin: add fcppath -name RTDA004 -node 1 –port 2 -wwpn 500104F509793643

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0K:0
RTD NAME=RTDA003 DEVNO=A003 CHANIF=1M:0
RTD NAME=RTDA004 DEVNO=A004 CHANIF=0O:0

Conectividad de RTD a VSM 7: RTD con ruta doble

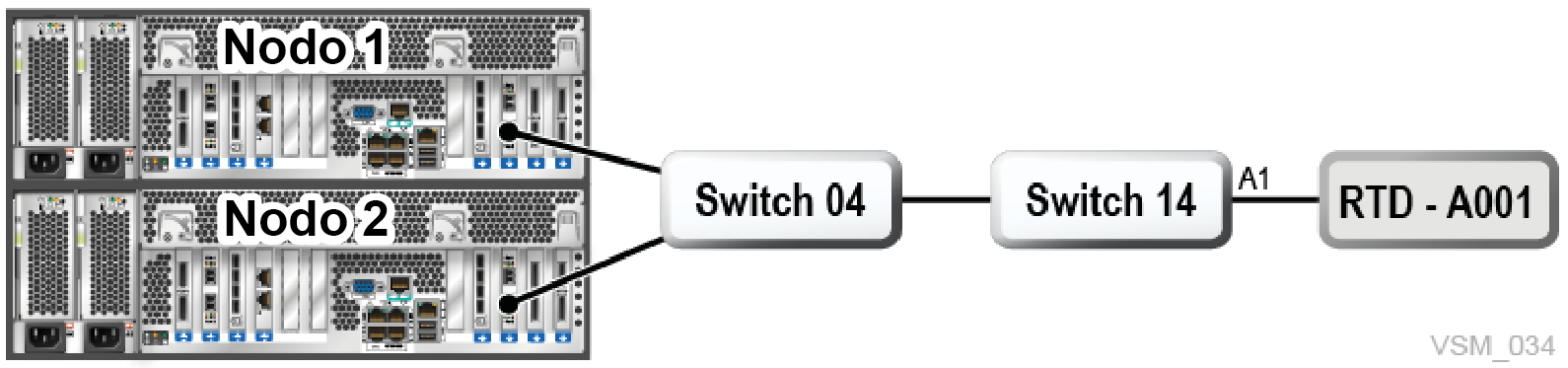

La Figura 7-7 y la Figura 7-8 muestran dos rutas FC o FICON hacia la misma RTD. Las conexiones se establecen entre dos puertos FC o FICON de VSM 7 ubicados en nodos separados de VSM 7, mediante switches en cascada, a una sola RTD. Hay una sola definición para RTD en VTCS, y el VTSS resuelve el acceso por cualquier ruta.

Figura 7-7 Conectividad de RTD a VSM 7: ejemplo 1 de RTD con ruta doble

El texto adyacente describe Figura 7-7 .

Ejemplo 1 de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1

Ejemplo 1 de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641

Ejemplo 1 de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

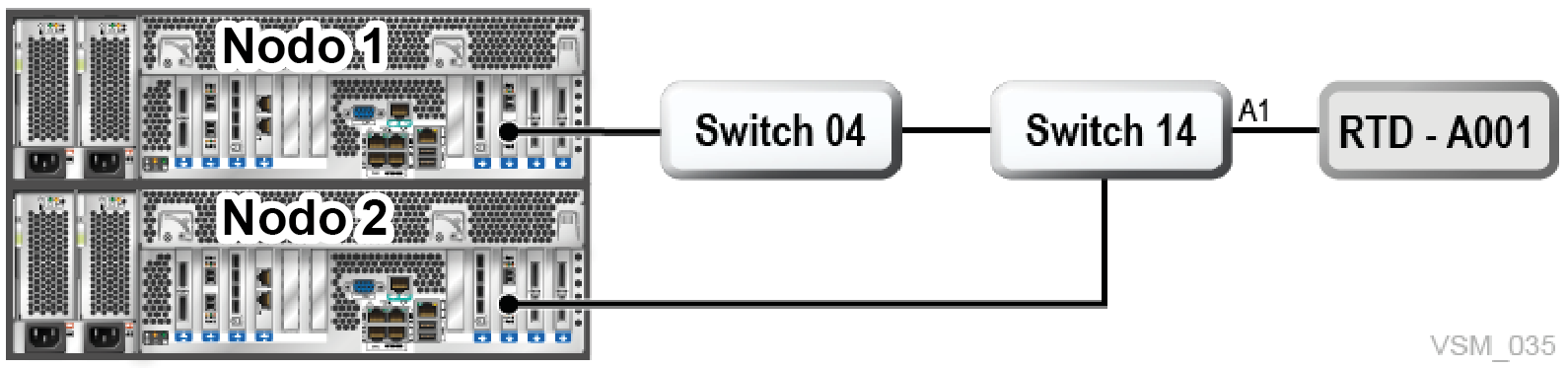

Figura 7-8 Conectividad de RTD a VSM 7: ejemplo 2 de RTD con ruta doble

El texto adyacente describe Figura 7-8 .

Ejemplo 2 de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 -area A1

Ejemplo 2 de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641

Ejemplo 2 de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Conectividad de RTD a VSM 7: RTD doble con ruta doble

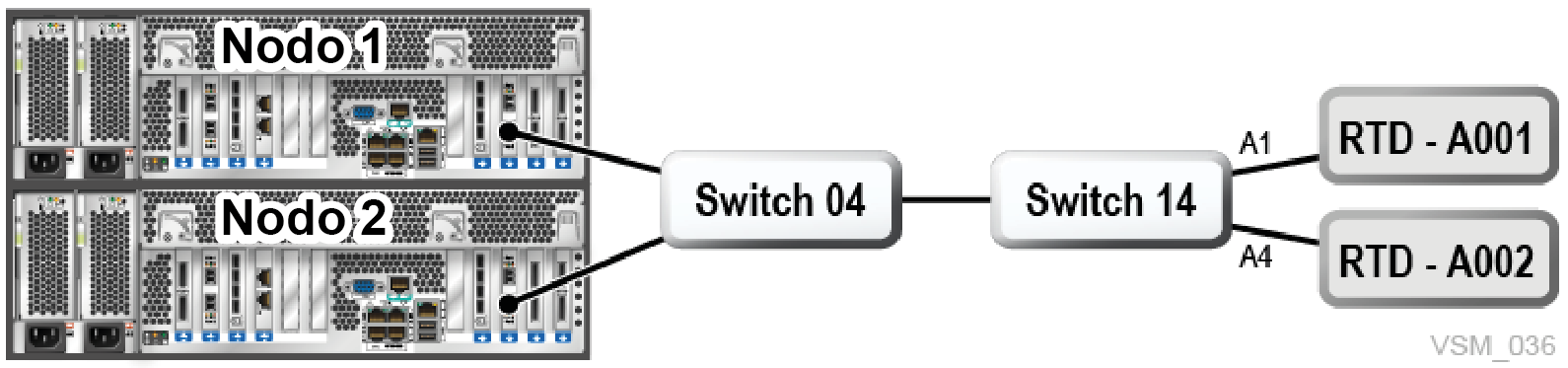

La Figura 7-9 muestra dos rutas FC o FICON a dos RTD diferentes. Las conexiones se establecen entre dos puertos FC o FICON de VSM 7 ubicados en nodos separados de VSM 7, mediante switches en cascada, a dos RTD.

Figura 7-9 Conectividad de RTD a VSM 7: RTD doble con ruta doble

El texto adyacente describe Figura 7-9 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 –port 2 -wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA001 -node 2 –port 2 -wwpn 500104F509793641
vsmadmin: add fcppath -name RTDA002 -node 1 –port 2 -wwpn 500104F509793642
vsmadmin: add fcppath -name RTDA002 -node 2 –port 2 -wwpn 500104F509793643

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Conectividad de RTD a VSM 7: RTD doble con rutas múltiples

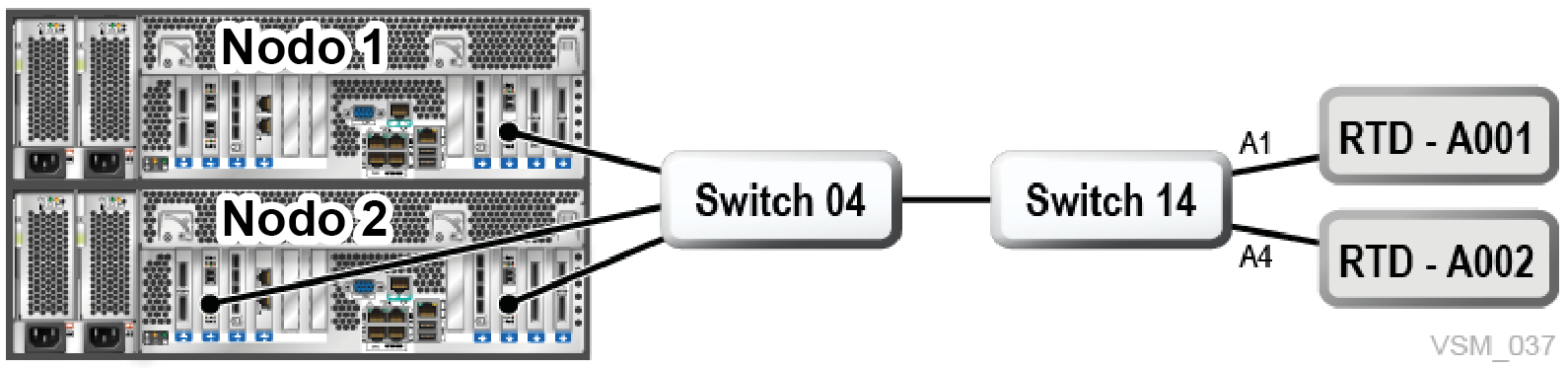

La Figura 7-10 muestra múltiples rutas FC/FICON a dos RTD diferentes. Las conexiones se establecen entre tres puertos FC/FICON de VSM 7 ubicados en dos nodos separados de VSM 7, mediante switches en cascada, a dos RTD separadas. En este ejemplo, hay seis rutas FC/FICON definidas en VSM 7 y dos RTD definidas a VTCS.

Figura 7-10 Conectividad de RTD a VSM 7: RTD doble con rutas múltiples

El texto adyacente describe Figura 7-10 .

Ejemplo de la CLI de VSM 7 para FICON:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 1 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 2 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 2 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 1 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 2 –domain 14 -area A4

Ejemplo de la CLI de VSM 7 para FC:

vsmadmin: add fcppath -name RTDA001 -node 1 -port 2 –wwpn 500104F509793640
vsmadmin: add fcppath -name RTDA001 -node 2 -port 1 –wwpn 500104F509793641
vsmadmin: add fcppath -name RTDA001 -node 2 -port 2 –wwpn 500104F509793642
vsmadmin: add fcppath -name RTDA002 -node 1 -port 2 –wwpn 500104F509793643
vsmadmin: add fcppath -name RTDA002 -node 2 -port 1 –wwpn 500104F509793680
vsmadmin: add fcppath -name RTDA002 -node 2 -port 2 –wwpn 500104F509793681

Ejemplo de VTCS:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0
