接続された機器およびビジョン・システムを使用した品質検査の自動化

精度、速度および再現性が重要な製造環境では、オペレータが手動で検査を行うと、多くの場合、不整合、オペレータの疲労、および検査コストが高くなります。 この更新により、製造業者は、Oracle Cloud Manufacturingの生産実行フローにシームレスに統合されたAI対応のマシン・ビジョンを使用して、品質検査を実行できるようになりました。 品質結果のための機械視野画像の自動使用は任意機能です。 製造業者は、画像のキャプチャと分析を必要とする検査特性を選択できます。 マシン・ビジョン・モデルを選択して、視覚的な欠陥を自動的に検出し、事前定義済の受入基準に対して結果を分類できます。 検査結果は検査結果として自動的に記録され、必要に応じてイメージで完了します。これにより、主観的な判断が不要になり、データ主導型の意思決定が保証されます。

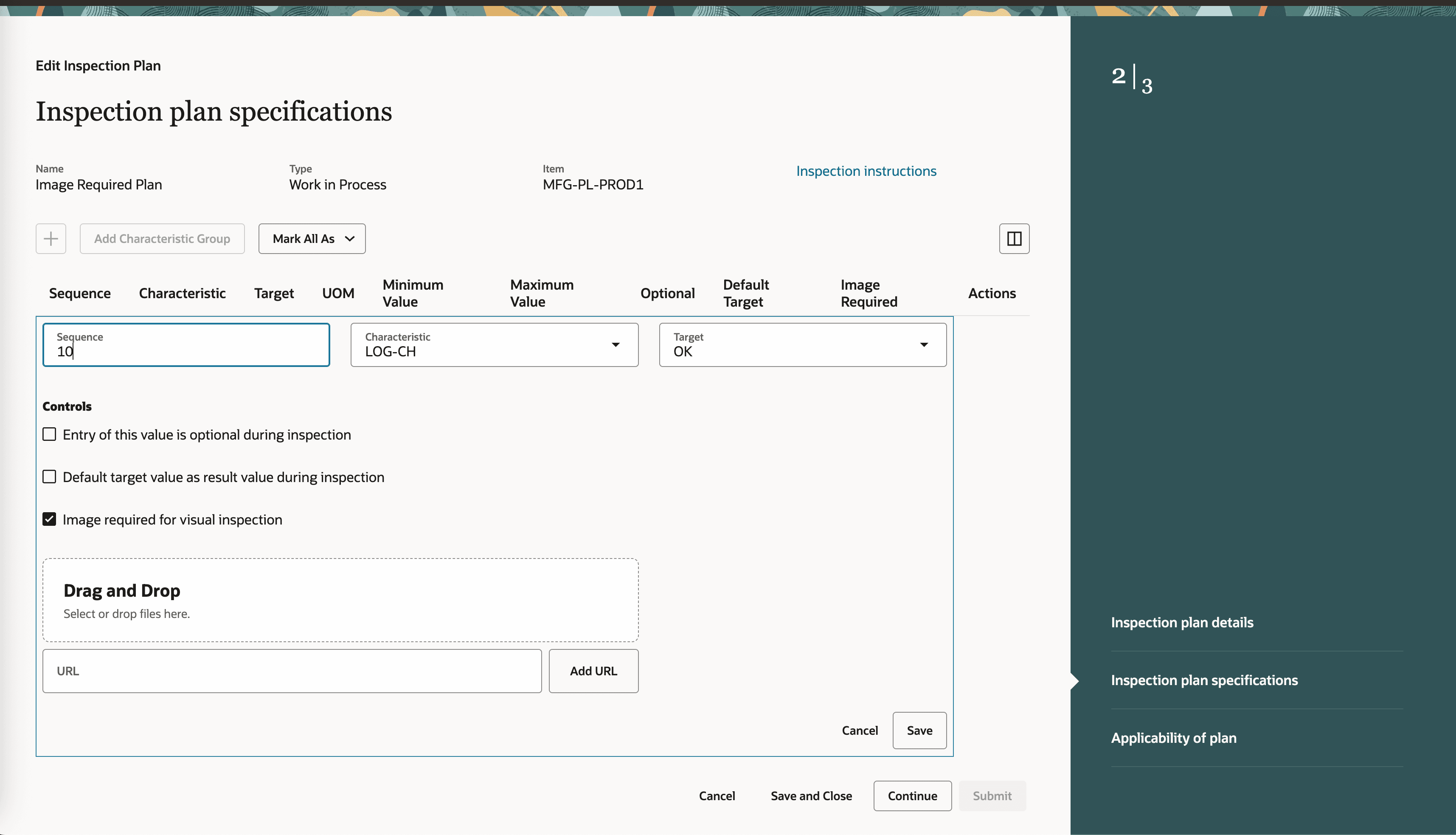

以前のリリースでは、報告された数量の特性値のみを送信できました。 これで、特性コメントおよびイメージ添付とともに送信して、検査結果とともに取得することもできます。 いずれかの特性にイメージが必要かどうかを指定することもできます。この場合、処理が不完全になります。

検査プラン仕様のビジュアル検査に必要なオプション・イメージ

検査プラン仕様のビジュアル検査に必要なオプション・イメージ

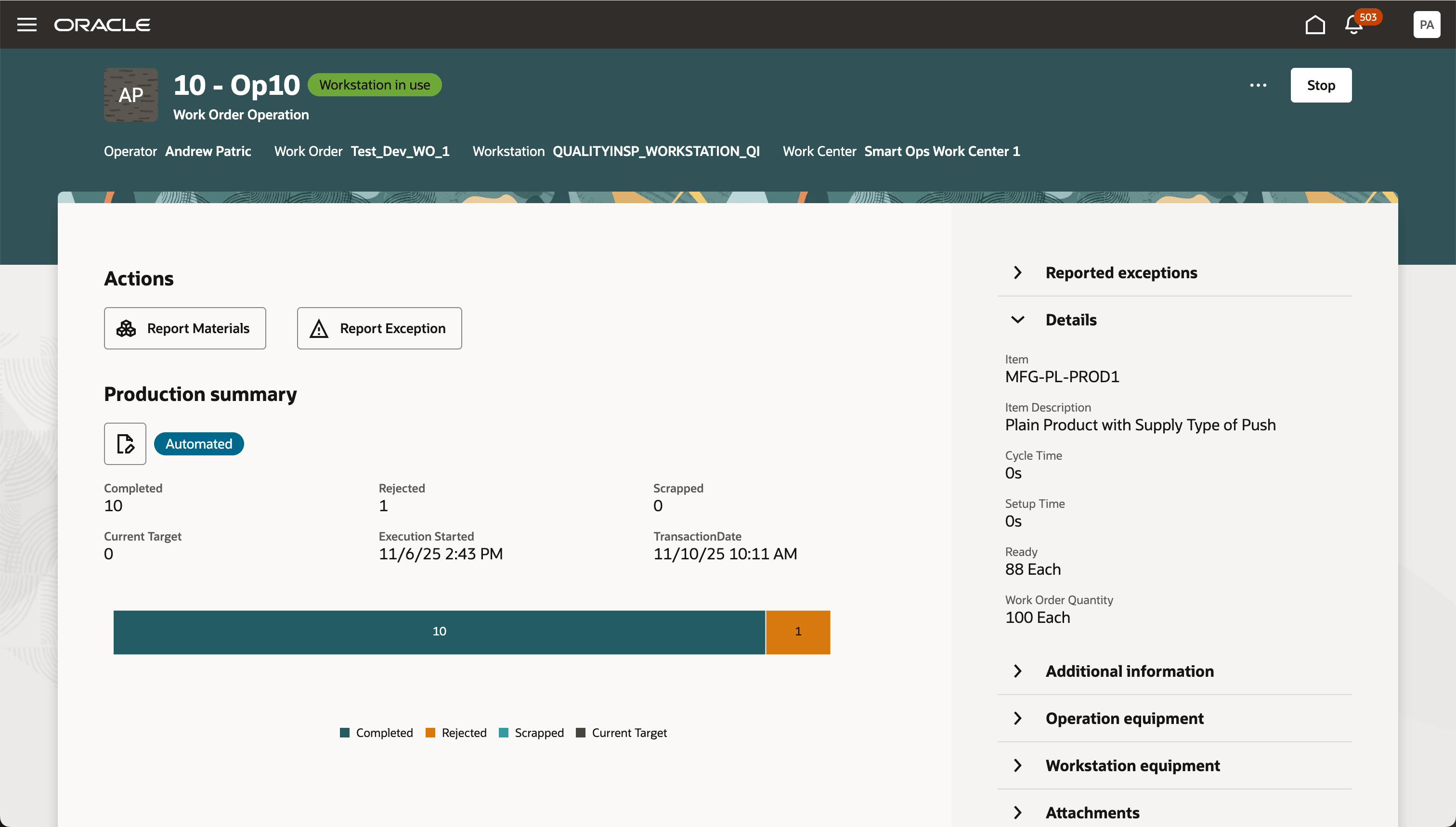

ワークステーションで工程の自動実行が進行中の場合、構成された検査計画に基づいて受入数量レポート・イベントが処分され、それに応じて進捗バーが更新されます。

ワークステーションでの自動実行の進行状況

ワークステーションでの自動実行の進行状況

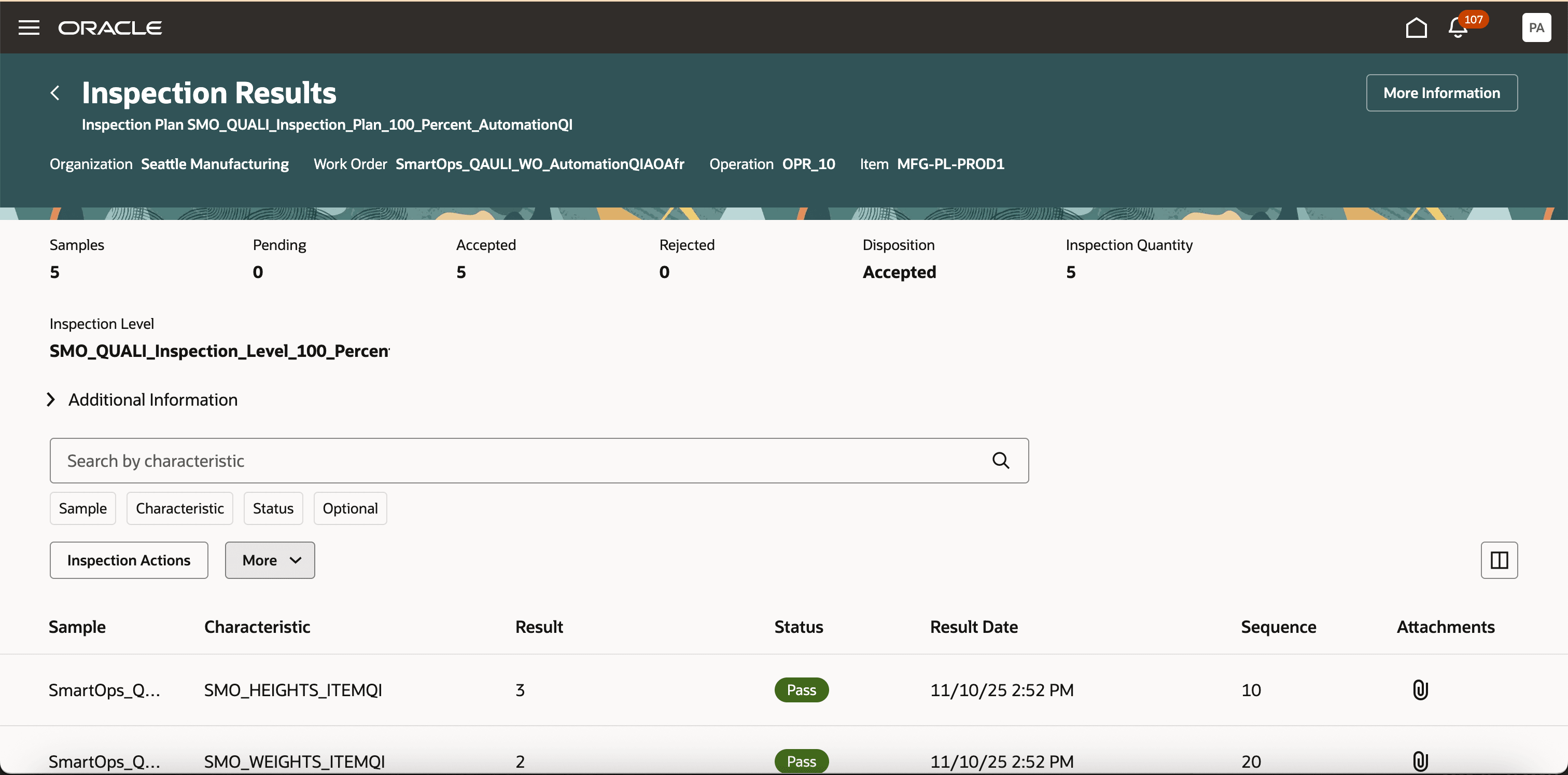

関連するイメージ添付は、工程トランザクションの検査結果から表示できます。

添付付き検査結果

添付付き検査結果

  • 検査精度の向上: 自動視力検査により、人間のバイアス、疲労、監督なしにすべてのユニットの一貫した評価が保証され、より信頼性の高い品質結果が得られます。

  • スループットの向上と生産性の向上: 継続的かつ高速にアイテムを検査できるため、検査サイクル時間が短縮され、生産の減速が最小限に抑えられます。

  • トレーサビリティの向上: 各検査結果は、タイムスタンプ付きの画像と結果で自動的に記録され、規制および高精度の業界全体で完全なトレーサビリティを実現します。

有効化および構成ステップ

この機能を有効化するには、サービス・リクエスト(SR)をログに記録する必要があります。

  • 製品モジュール - Oracle Fusion Manufacturing Cloud Serviceを選択します。
  • カテゴリ - 「作業実施」を選択します。
  • サブカテゴリ - 「作業オーダーの管理」を選択します。
  • コンポーネント: インストールの問題(INSTALL)を選択します。
  • このテキストをコピーしてSRの摘要領域に貼り付けます: Enable the SCM Core Service-Smart Operations。

この機能では、「SCMコア・サービス-スマート・オペレーション」サービスをインスタンスにプロビジョニングする必要があります。 このサービスは、Oracle Public Cloudリージョンで使用可能なポッドでのみ有効にできることに注意してください。 このサービスを有効にすると、製造の使用ガイドおよび製造およびサプライ・チェーン資材管理の実装ガイドにアクセスして、この機能とその設定方法についてさらに学習できます。

ヒントと考慮事項

  • 産業用通信プロトコルを介して通信できる機器インスタンスは、オプションで、イメージ・アタッチメント(マシン・ビジョン・システムから受信)および「数量レポート」イベントを使用したコメントを使用して、検査特性結果をFusion Manufacturing Cloudに送信できます。
  • イベントの検査特性結果は、品質検査が実行される数量に適用されます。
  • 検査プラン仕様は、オプションで、Quality Management作業領域の「検査プラン」タスクを使用して「イメージ必須」としてマークできます。
    • 「イメージが必要」フラグはデフォルトでは表示されません。 ビジネス・ルールを使用して、Redwood UIで有効にできます。
  • 予想されるイメージ添付がある検査プランの検査レベルとして「固定1」を構成することをお薦めします。
  • 「数量レポート」イベント内の検査特性のイメージ添付コンテンツは、base64エンコード形式である必要があります。
  • base64エンコーディング後の数量レポート・イベント・ペイロード・サイズは10MB以下にする必要があります。
  • 添付ファイルを含むイベントコンテンツにマルウェアを含めることはできません。
  • ワークステーションは、作業オーダー工程の自動実行を有効にする必要があります。
  • 自動実行では、機材リソース・インスタンスをOracle Fusion Maintenance Cloudで構成された資産に関連付ける必要があります。 資産の事業所組織は、機材リソース・インスタンスの製造組織と同じである必要があります。
  • 産業用通信プロトコルを介して受信する機器インスタンス・シグナルは、Fusion Manufacturing Cloudが取り込んでアクションを実行できるJSONペイロードに変換する必要があります。 イベントは、HTTPS RESTまたはMQTTメカニズムを介して受信できます。
    • HTTPS RESTの場合、詳細および受け入れられるペイロード仕様は、Oracle Fusion Cloud SCM REST APIに記載されています。
    • MQTTの場合、接続された機器からイベントを受信するために、スマート操作構成でMQTTタイプの統合を構成する必要があります。 ペイロード仕様は、Oracle Fusion Cloud SCMのREST APIに記載されているものと同じです。
  • 機材から受信したイベントは、「イベント」タブで、「作業実行」作業領域の「操作データ」タスクを使用して表示できます。
    • 品質検査結果を報告できなかった場合は、処理に失敗した理由も確認できます。

主なリソース

  • コネクテッド機器およびマシン・ビジョン・システムを使用した品質検査の自動化の機能デモをご覧ください。
  • Oracle Fusion Cloud SCM: Manufacturingの使用ガイドを参照してください(Oracle Help Centerからアクセスできます)。
  • Oracle Fusion Cloud SCM: 製造およびサプライ・チェーン資材管理の実装ガイドを参照してください(Oracle Help Centerからアクセスできます)。

アクセス要件

次の権限と職務ロールを含む構成済ジョブ・ロールが割り当てられているユーザーは、この機能を使用できます:

  • ワークステーションでの本番の実行(WIP_EXECUTE_WORKSTATION)
  • 運用イベントの表示(SMO_VIEW_EVENT_LOGS_PRIV)
  • 運用イベントの表示(ORA_DR_SMO_VIEW_OPERATIONAL_EVENTS_MFG_DUTY)
  • 運用ルールおよびイベントの管理(ORA_DR_SMO_MANAGE_OPERATIONAL_RULES_AND_EVENTS_MFG_DUTY)
  • スマート・オペレーション統合の管理(ORA_DR_SMO_MANAGE_SMART_OPERATIONS_INTEGRATIONS_DUTY)
  • アプリケーション・デプロイメント管理(ORA_DR_ASM_APPLICATION_DEPLOYER_DUTY)
  • スマート・オペレーション統合の表示(ORA_DR_SMO_VIEW_SMART_OPERATIONS_INTEGRATIONS_DUTY)
  • スマート・オペレーション統合の管理(SMO_MANAGE_SMART_OPERATIONS_INTEGRATIONS_PRIV)
  • スマート・オペレーション統合の表示(SMO_VIEW_SMART_OPERATIONS_INTEGRATIONS_PRIV)
  • スマート・オペレーション統合接続ステータスの表示(ORA_DR_SMO_VIEW_SMART_OPERATIONS_INTEGRATION_STATUS_DUTY)

ガイド付きジャーニ: ロール・コード

  • RESTサービスの使用 - ガイド付きジャーニ読取り専用(Role Code ORA_PER_REST_SERVICE_ACCESS_GUIDED_JOURNEYS_RO)
  • RESTサービスの使用 - ガイド付きジャーニ応答(Role Code ORA_PER_REST_SERVICE_ACCESS_GUIDED_JOURNEY_RESPONSES)
