1 介绍

Oracle 的 StorageTek T10000 磁带机系列提供了一系列小型模块化高性能单元,它们专为实现高容量数据存储而设计。磁带机可以装配在机架中使用或者在各种 StorageTek 磁带库中使用(请参见图 1-1)。T10000 磁带机系列有四种型号:T10000A、T10000B、T10000C 和 T10000D。

注意:

在本指南中,磁带机也称为 T10000,或者简称为磁带机。

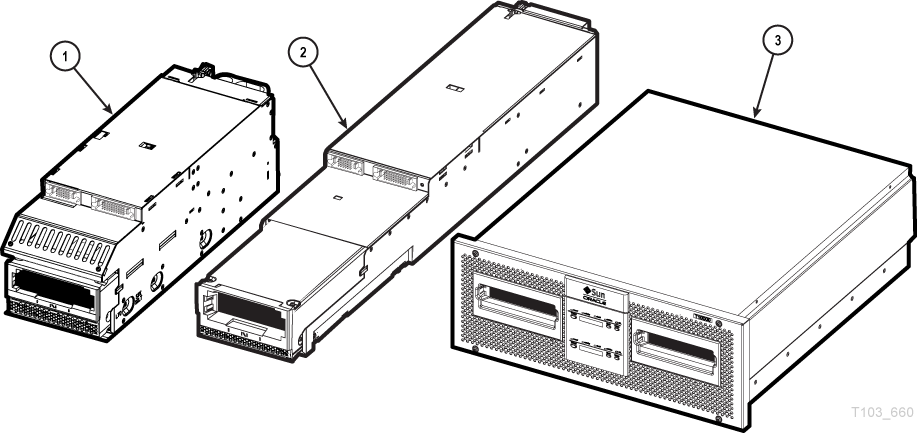

图 1-1 T10000 磁带机配置

周围的文本说明了 图 1-1 。

图例:


1-SL3000 配置
2-SL8500 配置
3-机架托盘

描述

磁带机高 8.89 厘米(3.5 英寸)、宽 14.6 厘米(5.75 英寸)、深 42.55 厘米(16.75 英寸)。磁带机使用单卷盘盒式磁带和称为部分响应最大似然 (partial response, maximum likelihood, PRML) 的技术提供高密度数据格式,借助高密度数据格式:

  • T10000A 可以录制和存储高达 500 千兆字节 (GB) 未压缩数据

  • T10000B 可以录制和存储高达 1 兆兆字节 (TB) 未压缩数据

  • T10000C 可以录制和存储高达 5.5 兆兆字节 (TB) 未压缩数据

  • T10000D 可以录制和存储高达 8.5 兆兆字节 (TB) 未压缩数据

主机与磁带机之间的连接是光纤连接,可以提供较高的数据传输速率。

磁带机组件

磁带机包含以下电气和机械组件:

  • 中央控制器:控制所有磁带机功能并包含嵌入式固件。

  • ADC 技术:执行数据压缩和解压缩。ADC 是自适应无损数据压缩技术。

  • 专用缓冲区:以某种格式存储写入磁带和回读至主机的数据。

  • 读写电路(读/写磁头):使用 PRML 并结合磁头技术将数据写入磁带和回读数据。双磁头和 32 通道技术提高了数据完整性、延长了介质使用寿命并实现了较高的传输速率。

    注意:

    T10000A 或 B 磁带机使用磁阻 (magneto-resistive, MR) 磁头,而 T10000C 或 D 磁带机使用巨磁阻 (giant magneto-resistive, GMR) 磁头。
  • 加密电路:启用时,加密和解密数据。

  • 磁头清洁器:在卸载磁带期间清洁磁头中的松散碎屑。

  • 数据缓冲区:T10000A 或 B 磁带机的数据缓冲区为 256 兆字节。T10000C 或 D 磁带机的数据缓冲区为 2 千兆字节。

  • 变速伺服系统:变速伺服系统使磁带机能够以不同的速度和张力运转。

  • 装载器:装入磁带并使其与磁带马达相啮合。

  • 穿带器:在装入期间将磁带沿磁带路径穿到卷取卷盘上,在卸载期间将磁带穿回到磁带盒。

  • 磁带路径:引导磁带通过磁头。

  • 以太网端口提供支持加密密钥、虚拟操作面板或服务交付平台 (Service Delivery Platform, SDP) 等项目的连接。磁带机支持 IPv4 和 IPv6 地址(请参见网络选择)。

  • 磁带传输接口 (Tape Transport Interface, TTI):在磁带机和磁带库之间传输命令和状态。

  • RFID(射频识别,Radio Frequency Identification)系统:为盒式磁带内的内存芯片提供接口。

图 1-2 显示了 T10000A 或 B 磁带机中磁带路径的元素。T10000C 或 D 的磁带路径与之类似。

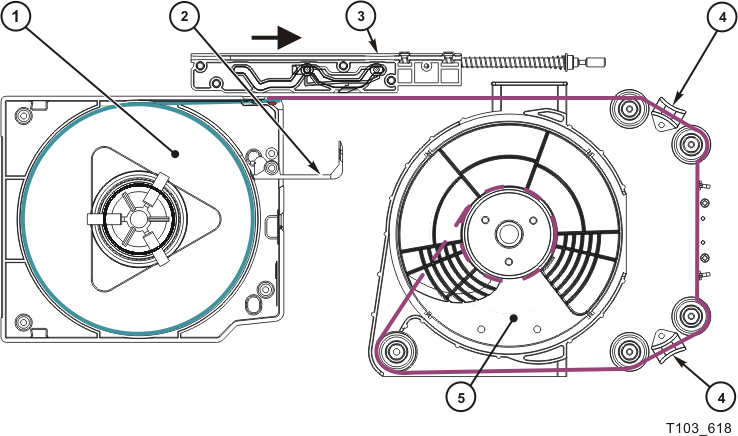

图 1-2 T10000A 磁带路径

周围的文本说明了 图 1-2 。

图例:


1-盒式磁带和装载器(升降器)
2-盒式磁带门
3-防护装置
4-导带轮和导带槽
5-卷取卷盘、马达和轮毂组件

小型可插拔模块

根据波长(模式)和线缆类型,小型可插拔 (small form-factor pluggable, SFP) 模块可分为不同的类型:

  • 短波 SFP 模块与 50 微米多模电缆配合使用。

  • 长波 SFP 模块与 9 微米单模电缆配合使用。

    注意:

    T10000D 使用额定波长为 20 千米的长波 SFP。

磁带机的两个端口各含一个 SFP 模块。

提示:

规划网络时,确保 SFP 模块支持特定网络类型和配置,包括 HBA、交换机、波长和电缆类型。

电源模块

图 1-3 显示根据配置为 T10000 磁带机供电的方式:

  • 在 SL3000 或 SL8500 配置中:T10000 磁带机从位于磁带机托盘内的直流电源模块获得工作电压。

  • 在机架装配配置中:磁带机从机架托盘(机箱)内装配的交流电源模块获得工作电压。

  • 在 L 系列磁带库配置中:T10000A 或 B 磁带机从安装在磁带库托盘中的外部交流电源模块获得工作电压。

  • 在 9741E 机柜配置中:T10000A 磁带机从装配在机柜内的外部交流电源模块获得工作电压。

所有版本的电源都是现场可更换单元 (field replaceable unit, FRU),无其他维修要求。如果电源模块出现故障,请使用另一模块替换它。

注意:

虽然看起来与其他 T 系列磁带机电源类似并具有相同的尺寸,但 T10000 电源是特定 T10000 磁带机机型专用电源

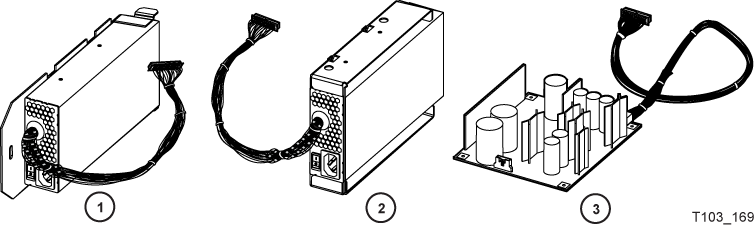

图 1-3 电源模块

周围的文本说明了 图 1-3 。

图例:

1-9741E 磁带机机柜的交流电源(仅限 T10000A)

2-机架机箱的交流电源(所有 T10000 机型)和 L 系列磁带库的交流电源(仅限 T10000A 或 B)

3-直流电源(SL8500 和 SL3000 磁带库)

维护端口用途

依据保修或维护合同要求 Oracle 服务人员对磁带机进行维修时,均需要以物理方式接入和连接到磁带机维护(以太网)端口。如果客户已将以太网电缆物理连接到需要维修的磁带机,则服务代表必须断开此电缆的连接才能执行所需的维修操作。

  • 服务交付平台 (Service Delivery Platform, SDP) 支持的 T10000 非加密磁带机要求磁带机的以太网端口只能供 SDP 站点设备使用。

  • T10000 支持加密的磁带机要求磁带机的以太网端口只能供加密服务网络使用,Oracle 或经过 Oracle 认证的服务合作伙伴进行维修操作期间除外。

加密和 SDP 共存时,必须通过服务网络同时共享以太网端口。

注意:

如果未经授权使用磁带机的维护端口,在此过程中发生的磁带机功能性故障,Oracle 既不提供支持也不承担任何责任。

如果将磁带机的以太网端口用于以下项目之外的其他项目,则属于未授权使用

  • 加密 1.x(T10000C 或 T10000D 磁带机不支持)

  • 加密 2.x 环境

  • 虚拟操作面板 (Virtual Operator Panel, VOP)

  • 远程支持平台(例如,服务交付平台 [Service Delivery Platform, SDP])

  • 服务的磁带运行状况检查工具

  • StorageTek 诊断系统 (StorageTek Diagnostic System, STDS)

加密

磁带机内置了加密技术,能够与 Oracle 密钥管理器 (Oracle Key Manager, OKM) 或加密密钥管理系统 (Key Management System, KMS) 协同工作,对 T10000 磁带机写入的数据进行加密和解密。FIPS 符合性:

  • 代码级别为以下值的 T10000A 磁带机为磁带上的数据提供 FIPS 140-2 级别 1 安全性:1.40.108、1.41.110 或 1.41.111 以及 KMS 2.1 或以上。

  • 代码级别为以下值的 T10000B 磁带机为磁带上的数据提供 FIPS 140-2 级别 2 安全性:1.40.208、1.41.210 或 1.41.211 以及 KMS 2.1 或以上。

  • 代码级别为以下值的 T10000C 磁带机与 OKM 结合使用可为磁带上的数据提供 FIPS 140-2 级别 1 安全性:1.51.318 或 1.57.308。

  • 代码级别为 4.07.107 的 T10000D 磁带机与 Oracle Key Manager 结合使用可为磁带上的数据提供 FIPS 140-2 级别 1 安全性。

关于磁带机,要注意以下事项:

  • 同一磁带机要么对数据加密,要么不对数据加密,两种情况不能同时存在

  • 磁带机上的以太网端口获取加密密钥。

  • 如果加密是在 FIPS 模式下激活的,则不能将其关闭。

数据路径密钥管理 (data path key management, DPKM) 子系统是 StorageTek 磁带机上加密技术的第三部分。DPKM 使用 SCSI 4 命令 Security Protocol InSecurity Protocol Out 在 StorageTek 加密磁带机上实施基于主机的密钥管理。加密密钥通过光纤通道接口(不符合 FIPS 标准)传送给磁带机。DPKM 提供了在每个磁带上打开或关闭加密状态的功能,这使用户可以在每个盒式磁带上同时具有加密和非加密文件。可以使用 VOP 启用或禁用磁带机的 DPKM 功能。

磁带机功能

T10000C 和 T10000D 磁带机具有以下功能。其中部分功能说明可参阅白皮书;白皮书位于:

http://www.oracle.com/technetwork/server-storage/sun-tape-storage/documentation/index.html

StorageTek 数据完整性验证

StorageTek 数据完整性验证 (Data Integrity Validation, DIV) 可确保 StorageTek T10000 对发送到磁带机的每个记录验证应用程序或文件系统提供的校验和。用户生成的校验和与每个记录一起存储在磁带上,可在以后任何一次读取或验证操作时进行检查(不增加向主机发送数据的开销)。有关如何使用此功能的信息位于:

  • 《StorageTek T10000 Tape Drive Fibre Channel Reference Manual》

  • 《Redefining Tape Usage with StorageTek Tape Tiering Accelerator and StorageTek In-Drive Reclaim Accelerator》(白皮书)

DIV 功能适用于 FC 磁带机,并且需要应用程序支持。

StorageTek 直接复制

注意:

仅 T10000D 磁带机支持此功能。

Oracle StorageTek 直接复制功能支持在生产进程运行的同时,并行迁移数据。将数据从任何光纤通道磁带机直接复制到 StorageTek T10000D 时,不会因密集占用 CPU 的数据迁移活动而给主机应用程序或磁盘高速缓存带来负担。使用 Oracle Hierarchical Storage Manager 6.1 支持此功能。有关此功能的更多详细信息,请联系当地销售代表索取《StorageTek Direct Copy User Specification》副本。

StorageTek 文件访问加速器

注意:

仅 T10000D 磁带机支持此功能。

Oracle StorageTek 文件访问加速器功能支持应用程序使用优化的检索顺序从 StorageTek T10000D 调回文件,该顺序可最大限度减少磁带机搜寻每个文件所需的时间。磁带机从应用程序接收文件列表,优化列表顺序以最大限度减少文件之间的搜寻距离,然后将重新排序的列表返回应用程序。应用程序随后按照优化的文件顺序,使用标准命令向磁带机发送读取请求。有关此功能的更多详细信息,请联系当地销售代表索取《StorageTek T10000 Tape Drive Fibre Channel Interface Reference Manual》副本。

StorageTek 最大容量

最大容量允许使用通常保留用于确保磁带到磁带复制操作可以成功执行的这部分磁带容量。《StorageTek T10000 Tape Drive Fibre Channel Interface Reference Manual》介绍了如何使用此功能。此功能可以将 T10000C 的容量提升至 5.5 TB,将 T10000D 的容量提升至 8.5 TB。

默认情况是禁用最大容量(通过 VOP 启用),适用于 FC 磁带机和 VSM,不需要应用程序支持。

StorageTek 文件同步加速器

StorageTek 文件同步加速器 (File Sync Accelerator, FSA) 使应用程序可以减少或消除回退 (back hitch),回退通常是由写入磁带标记或其他同步操作导致的。

默认情况是启用 FSA 功能(通过 VOP 禁用),适用于 FC 和 FICON 磁带机,不需要应用程序支持。请参阅白皮书《Maximizing Tape Performance with the StorageTek T10000 Tape Drives》。

StorageTek 磁带应用程序加速器

StorageTek 磁带应用程序加速器 (Tape Application Accelerator, TAA) 可以在数据流中插入同步命令来提高磁带的写入吞吐量,而不必考虑应用程序。启用 TAA 后,磁带机会将磁带标记转换为缓存的磁带标记并同步到 NO-OP。数据写入磁带的速度加快,因为缓存的数据标识和 NO-OP 不会导致磁带机清空其磁带缓冲区内容并回退 (back hitch)。

TAA 功能默认处于禁用状态(通过 VOP 启用),适用于 FC 和 FICON 磁带机,不需要应用程序支持。

在启用 TAA 配置之前,用户必须确定特定应用程序如何使用写入磁带标记和同步。“文件同步”和“写入磁带标记”这两个术语在 FICON 和光纤通道环境中的定义是不一样的。

  • 在 FICON 磁带机中启用 TAA 后,文件同步总是转换为 NO-OP,磁带标记总是被视为缓冲磁带标记。

    注意:

    此功能只能用于处理延迟错误的环境。启用此功能时,发送磁带标记不能确保数据已成功写入磁带。当命令完成后向磁带写入缓存数据时,可能会报告延迟错误。在使用 FICON 的环境中,双工写入操作应使用此功能。
  • 光纤通道环境中的 TAA 操作取决于用户的存储应用程序在断电或复位后是否自动重启作业。

    • 对于设计为在故障事件后重新启动作业的应用程序,Oracle 强烈建议将 TAA 配置为将文件同步转换为 NO-OP,但是将磁带标记视为缓存的磁带标记。

    • 对于未设计为在故障事件后重新启动作业的应用程序,Oracle 强烈建议重复输出类型作业到两个磁带机。

    请参阅白皮书《Maximizing Tape Performance with the StorageTek T10000 Tape Drives》。

StorageTek 搜索加速器

StorageTek 搜索加速器 (StorageTek Search Accelerator, SSA) 允许 FICON 应用程序搜索最大长度为 1024 字节的字符串。此功能可以增强 FICON 环境中的大型机 HSM 审计性能。

SSA 功能适用于 FC 和 FICON 磁带机,需要应用程序支持(可使用一个 API)。请参阅白皮书《Using Oracle's StorageTek Search Accelerator》。

StorageTek MIR 辅助搜索

StorageTek T10000C 和 T10000D 磁带机支持访问磁带的介质信息区域 (Media Information Region, MIR)。与 StorageTek T10000B 磁带机类似,此命令使用 SCSI Read Buffer 命令实现。MIR 数据提供磁带记录的位置信息,并且应用程序可使用该数据来确定首先从磁带读取的记录。T10000 MAS N677 工程文档介绍了此功能。

MAS 功能适用于 FC 磁带机,并且需要应用程序支持。

StorageTek 磁带机内回收加速器

注意:

只有标准磁带才支持此功能。

StorageTek 磁带机内部回收加速器 (In-Drive Reclaim Accelerator, IDR) 使应用程序能够回收磁带空间,而无需重写整个磁带。应用程序必须保存和管理分区映射才能充分利用此功能。StorageTek 虚拟存储管理器 (Virtual Storage Manager, VSM) 在 StorageTek T10000B、T10000C 和 T10000D 磁带机上支持此功能。有关此功能的更多详细信息,请与当地的销售代表联系,获取一份《ALP User’s Guide》。

IDR 功能适用于 FC 和 FICON 磁带机,需要应用程序支持(可使用一个 API)。

StorageTek 磁带分层加速器

注意:

只有标准磁带才支持此功能。

StorageTek T10000C 和 T10000D 磁带机可以对磁带分区。应用程序可以组织这些分区来控制文件集在磁带上的位置。在磁带开头附近的数据集与在磁带末尾 (end-of-tape, EOT) 写入的数据相比,存取速度要快得多。

  • 现在,应用程序可以管理数据在磁带上的位置。

  • StorageTek 磁带分层加速器 (Tape Tiering Accelerator, TTA) 允许将分区设置为只读。

  • TTA 最多允许:

    • 480 个逻辑卷(在 T10000C 磁带机写入的磁带上)

    • 600 个逻辑卷(在 T10000D 磁带机写入的磁带上)

TTA 功能适用于 FC 和 FICON 磁带机,需要应用程序支持(可使用一个 API)。

有关此功能的更多详细信息,请与当地的销售代表联系,获取一份《ALP User’s Guide》。

规格

本节列出了 T10000 磁带机的性能、物理和环境规格。

磁带机性能规格

容量和性能:

  • 容量, 本机

    • T10000A:500 GB(5 x 1011 字节)

    • T10000B:1 TB(1 x 1012 字节)

    • T10000C:5 TB(5 x 1012 字节)

    • T10000D:8 TB(8 x 1012 字节)

    注意:

    启用了最大容量时,T10000C 的容量可以提升至 5.5 TB,T10000D 的容量可以提升至 8.5 TB。
  • 容量(运动磁带)

    • T10000A:120 GB

    • T10000B:240 GB

    • T10000C:1 TB(1 x 1012 字节)

    • T10000D:1.6 TB(1.6 x 1012 字节)

  • 数据缓冲区大小:

    • T10000A 或 B:256 MB

    • T10000C 或 D:2 GB

  • 磁带速度:

    • 读写

      T10000A:2.0 和 4.95 米/秒

      T10000B:

      • T10000B 格式的磁带:2.0 和 3.74 米/秒

      • T10000A 格式的磁带:2.0 和 4.95 米/秒(只读)

      T10000C:5.62 米/秒

      T10000D:4.75 米/秒(其他速度为 4.25、3.75、3.25 和 2.75 米/秒)

    • 文件搜索和定位:

      T10000A 或 B:8 至 12 米/秒(速度可变)

      T10000C 或 D:10 至 13 米/秒(速度可变)

    • 高速重绕:

      T10000A 或 B:8 至 12 米/秒(速度可变)

      T10000C 或 D:10 至 13 米/秒(速度可变)

接口:

  • 类型:

    • T10000A:2 Gb 或 4 Gb 光纤通道 (Fibre Channel, FC) 和 FICON

    • T10000B/C:4 GB FC 和 FICON

    • T10000D:16 GB FC 和 16 GB FICON

    注意:

    16 Gb 磁带机接口与 8 Gb 和 4 Gb 环境兼容。
  • 数据速率:

    • T10000A 或 B:120 MB/s

    • T10000C:252 MB/s(本机持续)和 240 MB/s(整个文件主机)

    • T10000D:252 MB/s(本机持续)

      注意:

      实际实现的数据速率是整个系统协同工作的结果,包括处理器、磁盘数据速率、数据块大小、数据压缩率、接口、I/O 连接、存储区域网络 (storage area network, SAN) 和使用的软件。尽管磁带机的本机数据速率可达 252 MB/s(T10000C 或 D)或者 120 MB/s(T10000A 或 B),但是其他组件可能会限制实际的有效数据速率。

存取时间:

  • 磁带装入和穿好就绪

    • T10000A 或 B:16.5 秒

    • T10000C:13.1 秒

    • T10000D:13 秒

  • 文件存取,平均值(包括装入)

    • T10000A 或 B:62.5 秒(运动磁带为 30.5 秒)

    • T10000C:70.1 秒(运动磁带为 30.6 秒)

    • T10000D:62.5 秒(运动磁带为 28 秒)

  • 重绕(最大):

    • T10000A 或 B:91 秒(运动磁带为 23 秒)

    • T10000C:115 秒(运动磁带为 32.5 秒)

    • T10000D:97 秒(运动磁带为 26 秒)

卸载时间:23 秒

可靠性:

  • 磁头使用寿命:5 年

  • 未修正的误码率:1 x 10-19

物理规格

  • 宽度:

    • 146 毫米(5.77 英寸)磁带机 [包括磁带挡板]

    • 483 毫米(19 英寸)机架装配托盘

  • 深度:

    • 磁带机:

      433 毫米(17 英寸)T10000A 或 B [包括磁带挡板和 D 连接器]

      427 毫米(16.8 英寸)T10000C [包括磁带挡板和 SFP 模块]

    • 机架装配托盘:640 毫米(25 英寸)

  • 高度:81 毫米(3.2 英寸)

  • 重量:

    • 机架装配托盘:18.6 千克(41 磅)单磁带机或者 25 千克(55 磅)双磁带机

    • SL8500 托盘:9.4 千克(20.75 磅)

    • SL3000 托盘:10.1 千克(22.25 磅)

    • L 系列(仅限 T10000A 或 B):8.3 千克(18.3 磅)

    • 9310(仅限 T10000A):6.9 千克(15.25 磅)

装运尺寸

SL3000 磁带库托盘:

  • 高度:340 毫米(13.4 英寸)

  • 宽度:310 毫米(12.2 英寸)

  • 长度:660 毫米(26 英寸)

  • 重量:10.5 千克(23.1 磅)

SL8500 磁带库托盘:

  • 高度:310 毫米(12 英寸)

  • 宽度:330 毫米(13 英寸)

  • 长度:1.02 米(40 英尺)

  • 重量:18 千克(26 磅)

环境要求

注意:

尽管超出下面指定的各种范围时 T10000 磁带机也能正常工作,但是让环境保持在推荐的范围内,才能实现最佳的可靠性

温度:

  • 运行:

    最佳:22°C (72°F)

    建议:20° – 25°C (68° – 77°F)

    范围:15.6° 至 32.2°C(60° 至 90°F)-干球温度

  • 装运:

    最佳:22°C (72°F)

    建议:20° – 25°C (68° – 77°F)

    范围:-40° 至 60°C(-40° 至 140°F)

  • 存储:

    最佳:22°C (72°F)

    建议:20° – 25°C (68° – 77°F)

    范围:10° 至 40°C(50° 至 104°F)-干球温度

相对湿度:

  • 运行:

    最佳:45%

    建议:40% – 50%

    范围:20% 至 80%

  • 装运:

    最佳:45%

    建议:40% – 50%

    范围:10% 至 95%

  • 存储:

    最佳:45%

    建议:40% – 50%

    范围:10% 至 95%

湿球温度(无冷凝):

  • 运行:29°C (84°F)

  • 装运:35°C (95°F)

  • 存储:35°C (95°F)

    提示:

    为了实现最佳性能,业界最佳做法建议将机房相对湿度保持在 40% 至 50% 之间。

空气污染

空气污染可使磁带机和介质损坏。操作环境必须符合附录 B 控制污染物中列出的要求。

配置

T10000 磁带机可采用 StorageTek 磁带库或机架装配配置。

磁带库配置

磁带库配置中的一个磁带机托盘含有一个磁带机(请参见图 1-1)。磁带机托盘是针对磁带库型号专门设计的。转换工具包用于将一种磁带库型号改写为另一种磁带库型号(请参见磁带库托盘工具包)。

  • SL3000:容纳 200 至 6,000 个磁带,最多 56 个 T10000 磁带机。

  • SL8500:单个 SL8500 最多可容纳 10,000 个磁带和 64 个 T10000 磁带机。一个由 10 个模块组成的复合磁带库最多可容纳 100,000 个磁带和 640 个磁带机。

  • L 系列:

    注意:

    T10000C 和 T10000D 磁带机在 L 系列磁带库中不受支持。
    • L180:容纳 84 至 174 个磁带,最多 6 个 T10000A 或 T10000B 磁带机。

    • L700:容纳 216 至 678 个磁带,最多 12 个 T10000A 或 T10000B 磁带机。

    • L700e:当两个磁带库通过直通端口 (pass-thru port, PTP) 相连时,容纳 300 至 1,344 个磁带,最多 24 个 T10000A 或 T10000B 磁带机。

    • L1400M:容纳 300 至 1,344 个磁带,最多 24 个 T10000A 或 T10000B 磁带机。

  • 9310:

    注意:

    T10000B、T10000C 和 T10000D 磁带机在 9310 磁带库中不受支持。

    单个 9310 最多可容纳 6,000 个磁带,在 9741E 磁带机机柜的四个磁带机挡板上最多可容纳 80 个 T10000A 磁带机。

有关更多信息,请参见磁带库安装要求

机架装配配置

机架的磁带机托盘包含一至两个磁带机(请参见图 1-1)。

一个机架可以:容纳 6 个手动装配磁带机,每个托盘(机箱)一个磁带机;或者容纳 12 个手动装配磁带机,每个托盘两个磁带机;或者将单磁带机托盘或双磁带机托盘两者混用。

有关更多信息,请参见机架装配配置

虚拟操作面板

通过虚拟操作面板,操作员和服务代表可以在单个磁带机上监视和执行任务。您可以在各种平台上安装 VOP 软件,例如 Windows、Solaris 和 Linux。

VOP 使用标准 RJ-45 以太网连接访问磁带机。

您可以使用 VOP 执行磁带机操作、检索错误信息和配置磁带机。

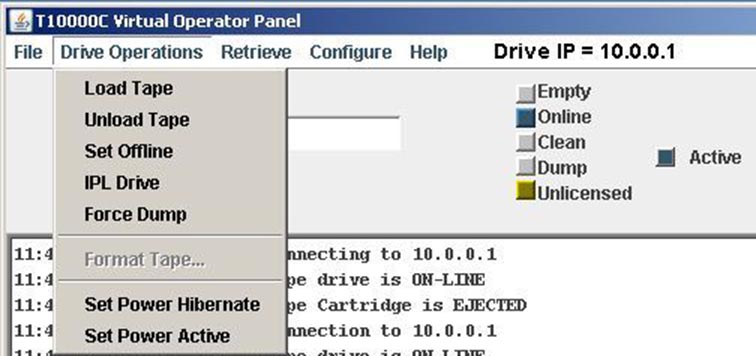

图 1-4 显示了 T10000 磁带机的虚拟操作面板 (virtual operator panel, VOP) 图形用户界面 (graphical user interface, GUI) 的示例,图中 "Drive Operations" 菜单已展开。

图 1-4 虚拟操作面板

周围的文本说明了 图 1-4 。

盒式磁带

T10000 支持以下类型的磁带:

  • StorageTek T10000 磁带(T10000A 或 B 磁带机):

    • 数据:500 GB 的 T10000A,或者 1 TB 的 T10000B

    • 数据,运动:120 GB 的 T10000A,或者 240 GB 的 T10000B

    • VolSafe,容量:500 GB 的 T10000A,或者 1 TB 的 T10000B

    • VolSafe,运动:120 GB 的 T10000A,或者 240 GB 的 T10000B

    • 清洗磁带:50 次使用(CT 或 CL 磁带)

  • StorageTek T10000 T2 磁带(T10000C 和 T10000D 磁带机):

    • 数据,标准:5 TB (T10000C) 或 8 TB (T10000D)

    • 数据,运动:1 TB (T10000C) 或 1.6 TB (T10000D)

    • VolSafe,运动:1 TB (T10000C) 或 1.6 TB (T10000D)

    • VolSafe,容量:最高 5.5 TB (T10000C) 或 8.5 TB (T10000D)

    • 清洗磁带:50 次使用(CL 磁带)

磁带内有射频识别 (Radio Frequency Identification, RFID) 内存芯片,用于随着时间的推移存储有关磁带及其性能的信息。磁带机中的模块从芯片检索信息。

所有磁带都包含磁带标签区域、磁带门和写保护开关。图 1-5 显示了 T10000 盒式磁带的示例。

有关盒式磁带、标签示例和规格的更多信息,请参见附录 A 盒式磁带

注意事项:

伺服轨道损坏:批量清除会损坏预先录制的伺服轨道。不要对 StorageTek T10000 或 T10000 T2 盒式磁带进行去磁。

图 1-5 盒式磁带介绍

周围的文本说明了 图 1-5 。

图例:


1-标签区域
2-门(黑色 = 数据,红色 = 运动,白色 = 清洗,黄色 = VolSafe)
3-写保护开关

电缆和连接器

T10000 磁带机支持基于光纤的主机接口:

  • 适用于开放系统平台的光纤通道

  • 适用于企业大型机的 FICON(IBM 的光纤连接)

注意:

磁带机支持 256 个并发主机。

接口符合以下标准:

  • 美国国家标准协会 (American National Standards Institute, ANSI)

  • 国际标准化组织 (International Organization for Standardization, ISO)

  • 国际信息技术标准委员会 (InterNational Committee for Information Technology Standards, INCITS)

T10000 磁带机使用特定类型的电缆和连接器。

电缆准则

单模:

  • 传输:激光

  • 纤芯和包层:9/125

  • 颜色:黄色

  • 接口速度:1、2、4 或 16 Gb/s

  • 距离:

    T10000A、B 或 C:2 米至 10 千米

    T10000D:最长 20 千米(对于使用长波 SFP 的 T10000D)

多模:

  • 传输:LED

  • 纤芯和包层:50/125

    重要说明:不建议使用规格为 62.5/125 的多模电缆。如果现有安装中同时使用了这两种电缆,请使用多模 50/125 接口电缆替换它们。

  • OM2 电缆:

    • 颜色:橙色

    • 接口速度和距离:

      1 Gb/s,最长 500 米

      2 Gb/s,最长 300 米

      4 Gb/s,最长 150 米

      8 Gb/s,最长 50 米

      16 Gb/s,最长 35 米

      注意:

      超出上述长度可能会带来问题、超出错误阈值和影响性能。
  • OM4 电缆

    • 颜色:浅绿色

    • 接口速度和距离:

      4 Gb/s,最长 400 米

      8 Gb/s,最长 200 米

      16 Gb/s,最长 130 米

LC 连接器

LC 连接器在光纤电缆上使用,并能够连接到磁带机接口端口中的 SFP 模块以及网络交换机和导向器。

连接

依据 ANSI 光纤通道规范,T10000 磁带机支持两种端口建立的连接。

请参阅信息技术标准国际委员会 (InterNational Committee on Information Technology Standards, INCITS) 文档:

《SCSI Primary Commands -3》,第 5.6 节
《Fibre Channel Protocol -3》

注意:

磁带机可以支持两个主机,前提是它们符合 Reserve/Release 或者 Persistent Reserve/Release 规范。

不应将 T10000 磁带机与另一磁带机或磁带子系统连接到同一主机端口。因带宽需求给 HBA 造成的压力会在两个解决方案之间引发让人无法接受的错误恢复问题。

互操作工具

互操作工具是基于 Web 的工具,其中包含有关所有受支持产品(StorageTek 品牌或第三方品牌)的连接信息。此 Web 站点上列出的配置反映了各种来源报告的最新信息,包括内部测试实验室和我们的技术合作伙伴。

Oracle 员工可以访问互操作工具。

网络注意事项

构建存储区域网络 (storage area network, SAN) 时,规划是最重要的。下面列出了设计和连接到网络时要考虑的事项:

  • 制定合理的连接方案。

  • 使用双光纤网络和双 HBA 连接服务器。

  • 将不同的供应商和设备类型划分到不同的区域中。

  • 使用 WWN 区域划分实现灵活性,使用端口区域划分实现安全性。

  • 在单个光纤网络中的每台交换机上采用相同的区域配置。

  • 确保区域中的别名是唯一的。

  • 如果可能,标准化交换机和 HBA 的供应商。

  • 针对相似的设备使用相同的固件和驱动程序级别。

  • 在交换机之间至少使用两个链路以实现冗余。

  • 留出扩展空间。

  • 记录和标记所有内容;如果可能,提供图示。

  • 请记住,尽管可以采用大型光纤网络,但是最好限制大小,使用多个小型光纤网络减少错误和避免造成困惑。

绑定

某些操作系统不能保证设备在重新启动后始终具有相同的目标 ID 或路径。这可能会给要求磁带机在重新启动前后具有相同 ID 的应用程序造成问题。

绑定是将组件(例如,磁带机、端口、交换机或光纤网络)的全局名称 (World Wide Name, WWN) 与光纤通道网络中的特定目标 ID 相匹配的方法。在共享设备的环境中,此功能非常有用。

绑定类型:

  • 永久绑定可将单个磁带机绑定到 HBA。

  • 端口绑定可将交换机上的单个端口绑定到节点。

  • 交换机绑定可绑定光纤网络中的单个交换机。

  • 光纤网络绑定可绑定网络中的整个光纤网络。

区域划分

区域划分是对连接到交换机或导向器的不同端口和设备进行分组的方法。区域:

  • 允许或禁止设备和系统之间的通信。

  • 限制访问特定系统上的机密数据(安全性)。

  • 控制系统和设备之间的数据路径数。

  • 将不同的操作系统类型(例如 Windows 和 UNIX)分开。

  • 限制重定向通信。

注意:

在不同设备连接到相同交换机或导向器的混合环境中,强烈建议进行区域划分。

比较

下面是 T10000 磁带机与其他磁带机类型之间的一些比较,包括 StorageTek T 系列和 Linear Tape-Open:

容量:

  • T10000 磁带机:

    • T10000A:500 GB(标准磁带)和 120 GB(运动磁带)

    • T10000B:1 TB(标准磁带)和 240 GB(运动磁带)

    • T10000C:5 TB(标准磁带)和 1 TB(运动磁带)

    • T10000D:8 TB(标准磁带)和 1.6 TB(运动磁带)

      注意:

      启用了最大容量时,T10000C 的容量可以提升至 5.5 TB,T10000D 的容量可以提升至 8.5 TB。
  • T9940B:200 GB

  • LTO6:2.5 TB

数据速率:

  • T10000 磁带机:

    注意:

    实际实现的数据速率是整个系统协同工作的结果,包括处理器、磁盘数据速率、数据块大小、数据压缩率、接口、I/O 连接、存储区域网络 (storage area network, SAN) 和使用的软件。尽管磁带机的本机数据速率可达 252 MB/s(T10000C 或 D)或者 120 MB/s(T10000A 或 B),但是其他组件可能会限制实际的有效数据速率。
    • T10000A 或 T10000B:125 MB/s

    • T10000C:252 MB/s(本机持续),240 MB/s(整个文件主机)

    • T10000D:252 MB/s(本机持续)

  • T9940B:30 MB/s

  • LTO6:160 MB/s

存取时间(平均):

  • T10000 磁带机:

    • T10000A 或 B:62.5 秒(标准磁带)和 30.5 秒(运动磁带)

    • T10000C:70.1 秒(标准磁带)和 30.6 秒(运动磁带)

    • T10000D:62.5 秒(标准磁带)和 28 秒(运动磁带)

  • T9940B:59 秒

  • LTO6:50 秒

读写速度:

  • T10000 磁带机:

    • T10000A 2.0 或 4.95 米/秒

    • T10000B:2.0 或 3.74 米/秒

    • T10000C:5.62 米/秒

    • T10000D:4.75 米/秒(其他速度为 4.25、3.75、3.23 和 2.75 米/秒)

  • T9940B:3.4 米/秒

  • LTO6:7.4 米/秒

重绕时间(最长):

  • T10000 磁带机:

    • T10000A 或 B:91 秒(运动磁带为 23 秒)

    • T10000C:115 秒(运动磁带为 32.5 秒)

    • T10000D:97 秒(运动磁带为 26 秒)

  • T9940B:90 秒

  • LTO6:98 秒

介质长度(可录制):

  • StorageTek T10000 盒式磁带:855 米(2805 英尺)

  • StorageTek T10000 T2 盒式磁带:1107 米(3632 英尺)

  • T9940 盒式磁带:650 米(2133 英尺)

  • LTO6 Ultrium 数据磁带:846 米(2776 英尺)

轨道:

  • T10000 磁带机:

    • T10000A:768

    • T10000B:1152

    • T10000C:3584

    • T10000D:4608

  • T9940B:576

  • LTO6:2176
