2 场地准备

本章说明了如何为安装做准备,请查看以下内容:

管理软件要求

下面列出了支持 T10000 磁带机的最低软件要求。

注意:

您应该尽量使用最新的软件。

T10000D

  • ACSLS 8.2

  • ELS

    7.2:PTF L1H17HF + VTCS PTF L1H17TC

    7.1:PTF L1H17HE + VTCS PTF L1H17TB

    7.0:PTF L1H17HD + VTCS PTF L1H17TA

  • SAM-QFS 5.3-01 修补程序

  • VTSS

    VSM6:6.0.7.xx

    VSM4/5:D 02.18

  • VM 客户机

    7.2:初始发行版

    7.1:PTF SM00019

T10000C

  • ACSLS:

    8.0(Solaris/SPARC 和 Solaris/x86)

    7.3.1(Solaris/SPARC、Solaris/x86 和 AIX)

  • NCS/VTCS 6.2 版

    PTF L1A00SW-SMC

    PTF L1C10AZ-MVS/CSC 6.2

    PTF L1H15T2-MVS/HSC

    PTF L1H15T1-VM/HSC

  • VTCS:

    PTF:(非 StorageTek 磁带分层加速器 [Tape Tiering Accelerator, TTA] 和非 StorageTek 磁带机内回收 [In-Drive Reclaim, IDR])

    • L1H15I6

    • L1H15I4

  • ELS 7.0 版

    PTF:

    • VTCS 7.0:L1H15I7(非 StorageTek 磁带分层加速器 [Tape Tiering Accelerator, TTA] 和非 StorageTek 磁带机内回收 [In-Drive Reclaim, IDR])

    • MVS/CSC:L1C10B0

    • HSC/SMC:L1H15T3

  • ELS 7.1 版

    T10000C 和 T10000 T2 清洗磁带 (CC) 支持

    VTCS 支持为非 StorageTek 磁带分层加速器 [Tape Tiering Accelerator, TTA]

    PTF:

    • L1H15UX T10000 T2 清洗磁带 (CL) 支持

  • VTSS (VSM4/5)

    D02.11.xxx(非 StorageTek 磁带分层加速器 [Tape Tiering Accelerator, TTA] 和非 StorageTek 磁带机内回收 [In-Drive Reclaim, IDR])

    D02.12.xxx(StorageTek 磁带分层加速器 [Tape Tiering Accelerator, TTA] 和 StorageTek 磁带机内回收 [In-Drive Reclaim, IDR])

T10000B

  • ACSLS-7.2 (PUT0702)

  • NCS/VTCS:

    NCS/VTCS 6.2

    • PTF L1H14EP-HSC 6.2 (MVS)

    • PTF L1A00OT-SMC 6.2

    • PTF L1H142C-VTCS 6.2

    • PTF L1C109N-MVS/CSC 6.2

    • PTF L1H14EO-HSC 6.2 (VM)

    NCS/VTCS 6.1

    • PTF L1H14EN-HSC 6.1 (MVS)

    • PTF L1A00OS-SMC 6.1

    • PTF L1H1429-VTCS 6.1

    • PTF L1C109M-MVS/CSC 6.1

    • PTF L1H14EM-HSC 6.1 (VM)

  • VTSS

    VSM4/5(D02.03.00.00 和更高版本)

T10000A

  • ACSLS

    7.1-PUT0601 或 PUT0502

  • NCS/VTCS:

    • NCS/VTCS 6.0:

      PTF L1H12E3-HSC 6.0 (MVS)

      PTF L1A00D7-SMC 6.0

      PTF L1H12E1-VTCS 6.0

      PTF L1S1054-LibraryStation 6.0

      PTF L1C1074-MVS/CSC 6.0

      PTF L1H12E2-HSC 6.0 (VM)

    • NCS/VTCS 6.1:

      PTF L1H12FC-HSC 6.1 (MVS)

      PTF L1A00DV-SMC 6.1

      PTF L1H12FA-VTCS 6.1

      PTF L1S1059-LibraryStation 6.1

      PTF L1C1075-MVS/CSC 6.1

      PTF L1H12FB-HSC 6.1 (VM)

磁带库安装要求

如果您要在某一个 StorageTek 磁带库中安装 T10000 磁带机,请查看针对该磁带库的以下信息和要求:

StorageTek SL3000 模块化磁带库系统

SL3000 可容纳 200 到 6,000 个磁带以及最多 56 个磁带机。

支持以下磁带机型号所需的磁带库微代码级别(最低):

  • T10000D:

    FRS_4.0 (SLC 6.00) 或更高版本

    注意:

    TS 磁带不受支持。

    FRS_3.62 不支持 3590 模式

    注意:

    16 Gb 链路的 4.0 SLC 端口速度会显示为无效。这只是个显示问题。
  • T10000C:FRS_2.81 或更高版本

    FRS_2.81 支持 CL 清洗磁带 (T10000C),但不会向 HLI 主机报告过期的清洗磁带。Compat 22 不支持 T10000C 的休眠功能。

  • T10000A 或 B:FRS_2.00

Oracle 员工可从 Systems Web 站点的 "StorageTek Tape Storage"(StorageTek 磁带存储)部分获取 "StorageTek Tape Library Site Survey Form"(StorageTek 磁带库站点调查表)。

注意:

该调查表位于特定磁带库型号("Tape Libraries"(磁带库)选项卡)的 FAQs and Tools(常见问题解答和工具)链接中。

StorageTek SL8500 模块化磁带库系统

SL8500 磁带库可容纳 1,448 到 10,000 个磁带以及最多 64 个磁带机。复合磁带库包含两个或更多个磁带库,最多可容纳 100,000 个盒式磁带以及 640 个磁带机。

支持以下磁带机型号所需的磁带库微代码级别(最低):

  • T10000D

    FRS_8.30 或更高版本(完全磁带机支持)

    FRS_8.07 (SLC 6.50) 或更高版本

    注意:

    TS 磁带不受支持。

    FRS_8.05

    FRS_7.70(不支持 3590 模式)

  • T10000C:FRS_6.02 或更高版本

    注意:

    FRS_6.02 支持 CL 清洗磁带 (T10000C),但不会向 HLI 主机报告过期的清洗磁带。Compat 22 不支持 T10000C 的休眠功能。
  • T10000B:FRS_3.98 或更高版本

  • T10000A:FRS_3.00 或更高版本

Oracle 员工可从 Systems Web 站点的 "StorageTek Tape Storage"(StorageTek 磁带存储)部分获取 "StorageTek Tape Library Site Survey Form"(StorageTek 磁带库站点调查表)。

注意:

该调查表位于特定磁带库型号("Tape Libraries"(磁带库)选项卡)的 FAQs and Tools(常见问题解答和工具)链接中。

L 系列磁带库

注意:

L 系列磁带库不支持 T10000C 和 T10000D 磁带机。
  • L180 磁带库可容纳 84 到 174 个磁带以及最多六个 T10000A/B 磁带机。

  • L700 磁带库可容纳 216 到 678 个磁带,而 L700e 磁带库可容纳 300 到 1,344 个磁带。该磁带库最多可容纳 12 个 T10000A/B 磁带机(单帧)或 24 个 T10000 磁带机(通过直通端口 (pass-thru port, PTP) 连接两个磁带库时)。

  • L1400M 单帧磁带库最多可容纳 678 个磁带,而 L1400M 双帧磁带库最多可容纳 1,344 个磁带。该磁带库最多可容纳 12 个 T10000A/B 磁带机(单帧)或 24 个 T10000 磁带机(双帧)。

    对于 T10000A,磁带库微代码级别为 3.11.02(最低)或以上,对于 T10000B,则为 3.17.03 或以上。

机架装配配置

42U 机架最多可容量六个磁带机托盘(请参见图 2-1)。磁带机托盘可承载一个或两个磁带机。磁带机托盘安装在机架单元 U11 和 U34 之间。

每个磁带机托盘提供一个控制面板、多个开关和指示灯、一个磁带装入和卸载插槽以及一个 10 字符显示面板。顶部的操作面板用于左侧磁带机,底部的操作面板用于右侧磁带机。

包含两个磁带机的磁带机托盘的输入电源要求如下:

  • T10000D:240 瓦(约 819 Btu/小时)

  • T10000C:229 瓦(约 782 Btu/小时)

  • T10000A/B:172 瓦(约 587 Btu/小时)

注意:

机柜前部垂直滑轨和后部垂直滑轨之间的可接受间距为 701 毫米(28 英寸)到 730 毫米(28.75 英寸)之间。前部各垂直滑轨或后部各垂直滑轨之间的水平间距必须至少为 438 毫米(17.25 英寸),但不大于 442 毫米(17.4 英寸)。

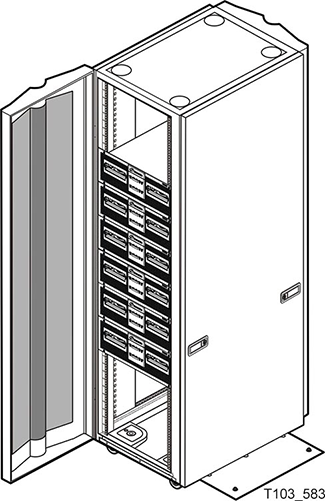

图 2-1 机架装配配置

周围的文本说明了 图 2-1 。

磁带机配置和规划

下节提供的信息可帮助规划磁带机的配置。磁带机出厂时含有在生产过程中设置的配置参数。您可以使用虚拟操作面板 (Virtual Operator Panel, VOP) 更改参数。

磁带机参数

"Configure Drive Parameters" 对话框列出了每个参数的当前设置并为其他参数提供了选项或列表。此对话框包括一系列选项卡(例如 "Encrypt"、"Fibre" 和 "Network")。配置参数列表因磁带机接口和磁带机型号而异。

以下列表对带有光纤通道接口的磁带机的典型参数进行了概述:

  • Drive emulation option(因磁带机接口而异)

  • Data compression(No、Yes 或 Off)

  • Data security erase(No 或 Yes)

  • Standard label protection(No 或 Yes)

  • Tape completion display(No 或 Yes)

  • 系统消息语言(默认语言是 "English"(英语),但还提供了另外四个选项)

  • 接口端口属性,例如定义硬地址或速度协商。

    注意:

    SL3000 和 SL8500 磁带库不支持仲裁环路地址。
  • T10000C/D 的其他参数:

    • File Sync Accelerator

    • Tape App Accelerator

    • 对话框中的 "Power" 选项卡

      用于启用或禁用自动休眠以及指定自动休眠延迟时间。

"Encrypt" 选项卡用于启用磁带机加密,"Network" 选项卡用于设置多个参数(IPv4 地址、IPv6 地址和网络节点名称)。

图 2-2 提供了 VOP 的系统管理员版本中 "Fibre" 选项卡的代表性示例。实际参数定义和参数值可能会因磁带机型号而异(有关其他详细信息,请参阅 VOP 文档)。

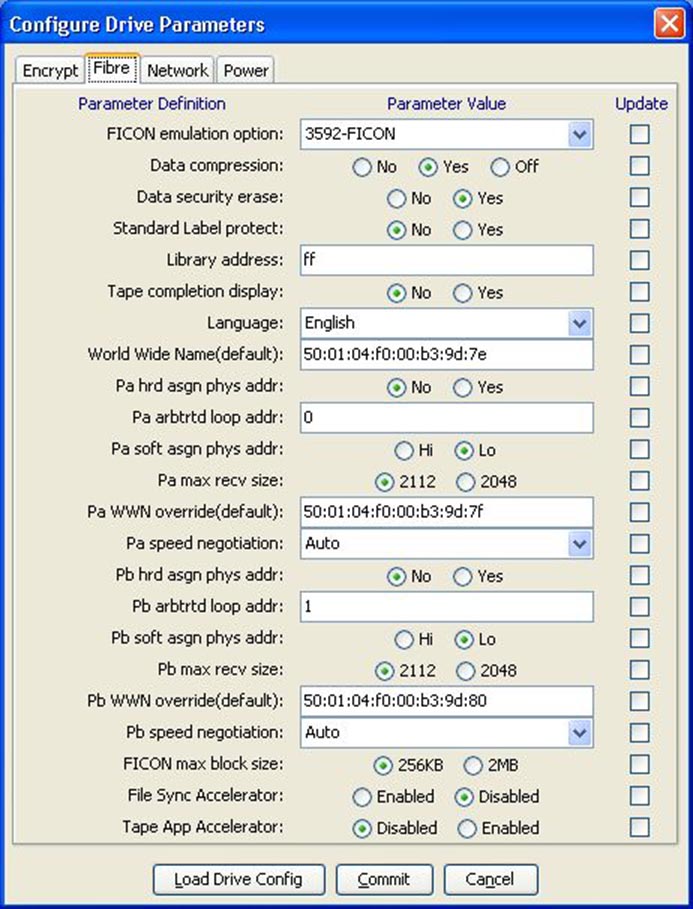

图 2-2 VOP 配置设置(T10000C 磁带机)

周围的文本说明了 图 2-2 。

网络选择

"Network" 选项卡提供的参数用于设置:

  • 静态 IP 地址(IPv4 和 IPv6)

  • 网关地址

  • 子网掩码

图 2-3 提供了 VOP 的 "Network" 选项卡的代表性示例。有关其他详细信息,请参阅 VOP 文档。

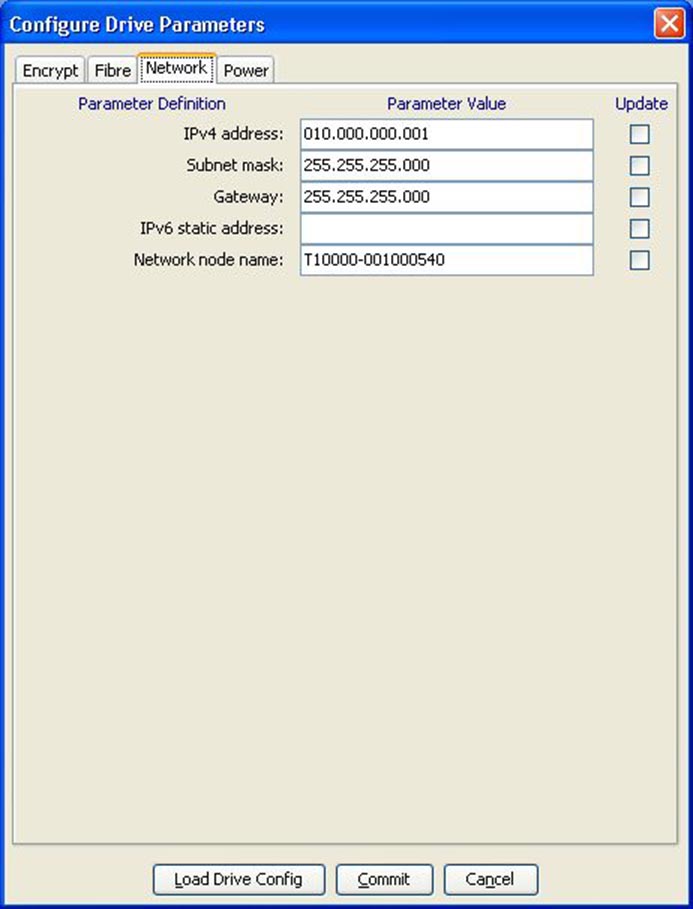

图 2-3 网络配置

周围的文本说明了 图 2-3 。

初始磁带机设置

没有像 T10000 一样的默认设置。在出厂之前,厂家在进行内部测试之后清除了配置扇区。

下列寄存器设置为以下初始设置:

  • IP 地址:10.0.0.1

  • IP 掩码:255.255.255.0

  • IP 网关:255.255.255.255

  • IP 节点名称:T10000-<序列号的后 9 位数字>

FICON 配置

光纤连接 (Fibre Connection, FICON) 是专用的 IBM 通道。FICON 通道的优势包括:带宽更大、逻辑路径更多、每个通道的设备更多以及距离更长。

  • 最多可以有 512 个逻辑路径。在双端口磁带机上,512 个逻辑路径可能不会均匀地分布在端口 A 和端 B 上。

  • 可以将大约六个 同时读写大型块 (64 KB) 的 T 系列 FICON 磁带机连接到一个通道。

    注意:

    8Gb FICON 通道最多可支持连接三个 T10000D 磁带机。
  • 可以将大约 16 个同时读写小型块 (16 KB) 的 T 系列 FICON 磁带机连接到一个通道。

硬盘配置定义

安装 FICON 磁带机后,您需要为每个磁带机设置硬件配置定义 (Hardware Configuration Definition, HCD)。

Oracle 员工可从 Systems Web 站点的 "SE Support Tools"(SE 支持工具)部分获取《StorageTek T10000 Tape Drive FICON HCD Configuration》白皮书。

端口配置

使用标准光纤通道基础结构和电缆时,T10000 FICON 磁带机的配置选项有:1) 单端口(短波或长波) 2) 双端口(短波或长波) 或 3) 混合端口(一个短波端口和一个长波端口)。

  • 在连接到短波端口时使用多模电缆。

  • 在连接到长波端口时使用单模电缆。

    注意:

    1. 在 100 MB/s 的通道中使用 50 微米多模电缆的短波 850 纳米小型可插拔 (small form-factor pluggable, SFP) 的最大非重复总通道距离为 500 米(1640 英尺)。

    2. 在 200 MB/s 的通道中使用 50 微米多模电缆的 850 纳米 SFP 的最大非重复总通道距离为 300 米(984 英尺)。

    3. 在 400 MB/s 的通道中使用 50 微米多模电缆的 850 纳米 SFP 的最大非重复总通道距离为 150 米(492 英尺)。

    4. T10000D 使用额定波长为 20 千米(12.4 英里)的长波 SFP。8Gb FICON 通道最多可支持连接三个 T10000D 磁带机。

    5. 使用单模电缆的 T10000A、B 或 C 长波 1310 纳米 SFP 的最大非重复总通道距离为 10 千米(6.21 英里)。

    6. 100 MB/s 通道的单模电缆的最大距离可通过放大器重复器装置最多延长到 20 千米(12.4 英里),200 MB/s 通道的最大距离最多可延长到 12 千米(7.46 英里)。

电缆和连接器

光纤电缆的要求有哪些?以下这些注意事项有助于确定其需求:

  • 客户站点是否有现有的光纤电缆?

    • 您是否应考虑重新使用这些电缆而不是安装新电缆?

    • 这些电缆是否是要使用的正确类型?

    • 电缆连接器是否是要使用的正确类型?

      如果客户正在升级其系统以支持 LC 连接器和 SFP 模块,则不需要进行任何其他修改。

  • 是否有链路距离限制?

  • 存储区域网络的电缆规划中是否包括工具包或适配器(LC 转 SC)?

  • 是否使用级联导向器或交换机间链路 (inter-switch link, ISL) 来延长距离?

StorageTek Tape Analytics

StorageTek Tape Analytics (STA) 是一款智能监视应用程序,专用于 StorageTek 模块化磁带库(包括 SL3000 和 SL8500)。该应用程序简化了磁带存储管理,允许客户基于磁带存储环境的当前运行状况对未来的磁带存储投资做出明智的决策。

STA 允许客户从一个基于浏览器的用户界面来全局监视分散的磁带库。客户可以跨多个磁带库平台管理开放系统以及大型机、混合介质和混合磁带机环境。

STA 允许客户通过执行详细的性能趋势分析来提高磁带投资的利用率和绩效。这些分析基于磁带库操作的定期更新的数据库。STA 可以从磁带库环境捕获和保留数据,并使用此类数据计算运行状况或磁带库资源(磁带机和介质)。STA 会根据多种标准来聚合数据,并以表格和图形格式显示这些数据,从而让您快速评估环境活动、运行状况和容量。

STA 的 T10000 最低代码级别:

  • T10000A:

    • 1.44.110(低质量数据,TTI 5.10)

    • 1.46.109(较高质量数据,TTI 5.20)

    • RQ48.48.105 或更高(最高质量数据,TTI 5.30)

  • T10000B:

    • 1.44.210(低质量数据,TTI 5.10)

    • 1.46.209(较高质量数据,TTI 5.20)

    • RQ48.48.205 或更高(最高质量数据,TTI 5.30)

  • T10000C:

    • 1.51.320(较高质量数据,TTI 5.20)

    • 1.53.316 或更高(最高质量数据,TTI 5.30)

  • T10000D:

    • 4.06.xxx(FC 接口)

    • 4.07.xxx (FICON)

有关 STA 产品和专用 STA 服务器的其他信息,请参阅 STA 文档库。在以下 URL 上选择 StorageTek Tape Analytics documentation(StorageTek Tape Analytics 文档)链接:

https://docs.oracle.com/en/storage#sw

远程支持

服务代表可为您和客户提供硬件和软件问题解决方案。在最初的订购和安装规划中,请务必告知客户本地和远程支持选项。

服务交付平台 (Service Delivery Platform, SDP) 是一个支持增强解决方案,用于提供问题解决方案、分析和趋势预测以及改进的诊断功能。SDP 由位于连接到 StorageTek 磁带机的客户站点上的一个小型设备构成。SDP 会收集设备事件并向支持分析人员发出警报,从而提供远程诊断和自动服务请求 (auto service request, ASR)。有关 ASR 的其他信息,请参见:

http://www.oracle.com/technetwork/systems/asr/overview/index.html

磁带机安装和维修的准备工作

场地准备非常重要,可以确保不会遗漏安装和执行的任何方面并促进零错误安装。您和客户在设备送达之前必须注意的事项包括:

  • 在安装磁带机之前先将其拆箱并让其适应环境

  • 提供足够的空间来布线并舒适地工作

  • 处置装运箱和包装材料

人员

安装一台 T10000 磁带机需要一名两名有资质的安装人员,具体取决于附件、磁带机数量和配置。
