換気および冷却要件
常にラックの前後には十分な空間を確保し、適切に換気できるようにします。 ラックからの空気の流れを妨げるような機器や物でラックの前面または背面を塞がないでください。 ラックマウント型のサーバーおよび機器は通常、ラックの前面から冷気を吸い込み、背面から暖気を排出します。 前方から後方への冷却機能であるため、左右両側について通気要件はありません。
ラックがコンポーネントで完全に埋まっていない場合は、空の部分をフィラー・パネルで覆います。 コンポーネント間の隙間は、ラック内の通気および冷却に悪影響を及ぼす可能性があります。
相対湿度は、凝縮することなく空気中に存在することができる総水蒸気の割合であり、空気温度に反比例します。 気温が上がると湿度は下がり、気温が下がると湿度は上がります。 たとえば、気温が摂氏24度(華氏75度)のとき相対湿度が45%の空気は、摂氏18度(華氏64度)になると相対湿度は65%になります。 気温が下がるにつれて、相対湿度は65%以上に達し、水滴ができます。
空調設備は通常、コンピュータ・ルーム全体の温度および湿度を正確にモニターしたり制御したりしません。 一般的に、温度や湿度の分布状態は部屋全体で均一ではないため、室内のメイン・ユニットと他のユニットの複数の排気口に対応する個々のポイントをモニターする必要があります。 床下換気を使用する場合は、湿度に特別な配慮をしてください。
Oracle Big Data Cloud Machineは、自然対流空気の流れの中で機能するように設計されています。 環境仕様を満たすには、次の要件に従ってください。
-
ラックの通気が十分であることを確認してください
-
ラックが前方から後方に冷却されていることを確認してください。 吸気口はサーバーの前面にあり、排気口は背面にあります。
-
ラックの前面に91.4 cm(36インチ)、換気のためにラックの背面に91.4 cm(36インチ)以上のスペースを確保してください。
冷風を取り込むため、ラックの前面にはタイル気流当たり400立方フィート/分(CFM)の割合の穴あきタイルを使用してください。 タイルからラックに冷気が流れていれば、ラックの正面にどのようにタイルを配置してもかまいません。 不適切な冷気の流れにより、排気の再循環でサーバーの注入温度が高くなる可能性があります。 Oracle Big Data Cloud Machineには4つの床タイルを使用することをお薦めします。

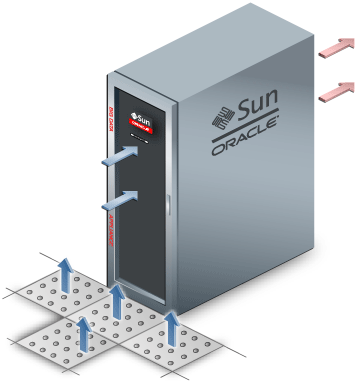

次の図は、典型的なデータセンターにおけるOracle Big Data Cloud Machineの床タイルの標準的な設置を示しています。
