ビジネス識別子を定義した統合にルーティング・パスの定義も含まれる場合、ビジネス識別子の値、ビジネス識別子の値に基づいて取得されたルーティング・パスのステータス、統合の上の青いヘッダーのルーティング式ロジック、および統合フロー全体のステータスを参照できます。 取得されたルーティング・パスおよび統合フロー全体のステータスは、色別に示されます(緑色は成功を、赤色は失敗を表します)。
ルーティング・パスが定義されている統合でビジネス識別子を追跡するには、次のようにします。
- Integration Cloud ServiceのツールバーでMonitoringをクリックします。

「図GUID-89B1CCBE-CF12-4FC8-8944-1829B2824F82-default.pngの説明」
- ナビゲーション・ペインで、「Tracking」をクリックします。
Trackingページが表示されます。
- メニューから、メッセージ内のビジネス識別子を検索する期間を選択します。
- ビジネス識別子をクリックすると、統合インスタンスのグラフィック表示にアクセスできます。
ページには、(上から下に向かって)ビジネス識別子の値、ビジネス識別子の値に基づいて取得されたルーティング・パスのステータス、統合の上の青いヘッダーのルーティング式ロジック、および統合フロー全体のステータスが表示されます。 表示される可能性のある内容のいくつかの例を次に示します。
-
次の例は、ビジネス識別子「パーティID」の値が11であることを示しています。 この値に基づいて、ルーティング式ロジックのIF部分(partyid < 12.0)は正常に完了しています(緑色で示されます)。 したがって、ELSE部分は使用されません(灰色で示されます)。 全体的な統合フロー(リクエストおよびレスポンス・パート)でのメッセージ配信も正常に完了しました(緑色でも示されます)。

「図GUID-AB4521CB-1308-484C-8F6B-92F2150C7C05-default.pngの説明」
ビジネス識別子「パーティID」の値が12以上だった場合、ルーティング式ロジック(「パーティID < 12.0」)のIF部分は取得されず、ELSE部分が取得され、緑色で表示されます。
-

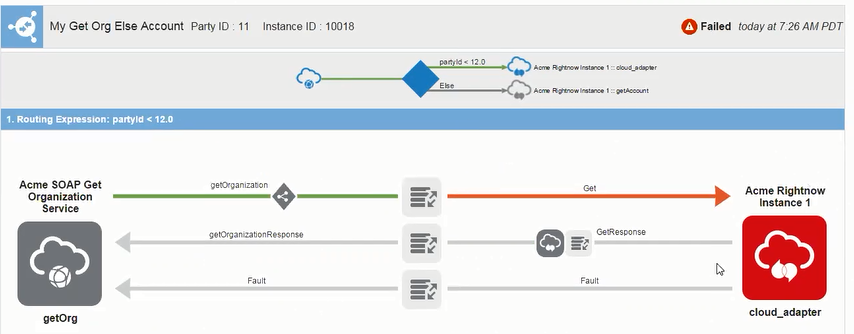

次の例は、ビジネス識別子「パーティID」の値が11であることを示しています。 この値に基づいて、ルーティング式ロジックのIF部分(partyid < 12.0)は正常に完了しています(緑色で示されます)。 ELSEパスは使用されません(灰色で示されます)。 ただし、ターゲット接続のエラー(赤で示されている)のために、統合フロー全体のメッセージ配信が失敗しました。

図GUID-FD98FA00-D20A-4C10-BD11-213128747E2A-default.pngの説明
-

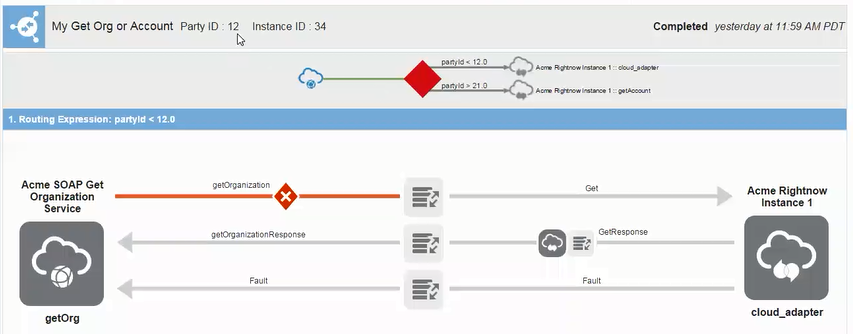

次の例は、ビジネス識別子「パーティID」の値が12であることを示しています。 したがって、IF部分(partyid < 12.0)およびELSE部分(partyid >21.0)のルーティング式ロジックは、満たされておらず、どちらのパスも使用されません。 三角形が赤色で表示されます。 したがって、全体的な統合ではリクエスト・メッセージがターゲットに配信されず、統合は失敗として表示されます(赤で示されます)。

「図GUID-9A0F84CD-2819-4414-85D0-F6A97A68EAD8-default.pngの説明」
右上の「Actions」→「Audit Trail」を選択すると、次のメッセージが表示されます。
Failed to send to target because all routing expressions failed on evaluation.
-
次の例は、ビジネス識別子「パーティID」の値が12であることを示しています。 この例では、1つのルーティング式のみが定義されています(統合の上の青いヘッダーのルーティング式ロジックにおけるpartyid < 12.0)。 1つのルーティング式のみが定義されているため、ルーティング・ダイアグラムは表示されません。 リクエスト・メッセージは決してターゲットに配信されず、全体の統合フローは失敗します(赤で示されます)。

図GUID-7B1B8E83-0585-4142-A7A5-2BFF15C9BD39-default.pngの説明
