1 StorageTek VSM 콘솔이란?
Oracle StorageTek Virtual Storage Manager 콘솔은 VSM 6 또는 VSM 7 솔루션의 추가 기능으로 제공되는 하드웨어 및 소프트웨어 어플라이언스입니다.
VSM 콘솔은 T5-2 플랫폼의 이중 SOLARIS 서버로 구성됩니다(기본 서버 1개와 중복성을 위한 보조 서버 1개). 이러한 서버는 기존 Oracle Sun Rack II Model 1242에 설치되며 동일 랙에 설치된 VSM에 연결됩니다. 이러한 서버는 단일 VSM 랙에 설치하거나 두 개의 개별 VSM 서버에 설치할 수 있습니다.
주:
-
이 문서에는 특히 VSM 콘솔과 관련된 정보가 포함되어 있습니다. VSM 콘솔은 VSM 6 또는 VSM 7의 지원 기능이며 이전 VSM 릴리스에서 제공되지 않으므로, 자세한 내용은 적합한 VSM Planning Guide를 참조하십시오.
-
VSM 콘솔 어플라이언스는 오라클 현장 서비스로 설치됩니다.

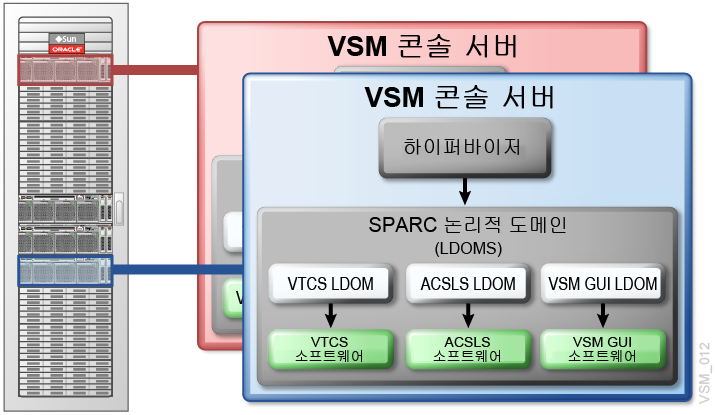

그림 1-1에서는 VSM 콘솔 서버의 기본 구성요소를 보여줍니다. 이러한 구성요소에 대해서는 다음 절에서 설명합니다.
사전 설치된 소프트웨어
다음과 같은 Oracle StorageTek 소프트웨어가 VSM 콘솔 서버에 사전 설치됩니다.
-
StorageTek VTCS(Virtual Tape Control Software) 릴리스 7.3(Solaris 운영 환경에서 작동하도록 사용자정의됨)
이 소프트웨어는 VTV(가상 테이프 볼륨) 관리를 사용으로 설정합니다. VSM 콘솔에 연결된 클라이언트의 가상 테이프 볼륨 요청을 처리합니다. VSM 콘솔은 기존 VTCS 인터페이스를 사용해서 기존 MVS 고객에 대한 간편한 마이그레이션 경로를 제공합니다. VSM 콘솔에서 실행되는 이 버전의 VTCS를 oVTCS라고 부릅니다.
-
XAPI 서버 지원이 사용으로 설정된 StorageTek ACSLS(Automated Cartridge System Library Software) 릴리스 8.4
이 소프트웨어는 VSM 콘솔에 연결된 클라이언트의 실제 테이프 볼륨 요청을 처리합니다.
-
StorageTek VSM GUI 릴리스 1.1(Solaris 운영 환경에서 작동하도록 사용자정의됨)
이 소프트웨어는 VSM 콘솔의 oVTCS에 대해 그래픽 사용자 인터페이스 관리 콘솔을 제공합니다. 여기에는 VSM 7 OSA(Open Systems Attachment) 기능을 사용한 구성 지원을 위해 추가 기능이 포함됩니다.
LDOM(논리적 도메인) 관리
VSM 콘솔 플랫폼은 여러 Oracle StorageTek 소프트웨어 응용 프로그램을 실행하도록 디자인되어 있습니다. 이를 위해서는 VSM 콘솔 서버에 여러 개의 SPARC LDOM(논리적 도메인)을 배치해야 합니다. 각 Oracle StorageTek 소프트웨어 응용 프로그램 인스턴스에는 고유한 LDOM이 필요합니다. 각 LDOM은 고유한 전용 SOLARIS 운영체제 및 가상 CPU, 메모리, 디스크 및 네트워크 인터페이스를 사용합니다.
VSM 콘솔은 LDOM 리소스를 물리적 하드웨어에 매핑하는 하이퍼바이저라고 부르는 제어 도메인을 제공합니다. 또한 VSM 콘솔은 하이퍼바이저는 물론 개별 LDOM을 구성 및 관리할 수 있게 해주는 메뉴 기반의 TUI(터미널 사용자 인터페이스) 응용 프로그램을 제공합니다.
