2 VSM 콘솔 계획
이 장에서는 다음 VSM 콘솔 계획 주제에 대한 정보를 제공합니다.
메인프레임 호스트 소프트웨어 요구사항 충족
SMC를 VSM 콘솔에 연결된 MVS 클라이언트로 사용하는 VSM 콘솔 서버의 oVTCS에는 다음이 필요합니다.
-
VTSS로 사용할 VSM 6 또는 VSM 7
-
VSM 콘솔에 대한 MVS 콘솔로 작동하는 SMC 7.3 이상(XAPI 지원 포함)
네트워크 기반구조 요구사항 충족
설치 시간을 최소화할 수 있도록 가능하면 VSM 콘솔이 도착하기 전에 IP 주소, VLAN에 대한 네트워크 스위치 또는 기타 설정(실행 케이블 등)을 구성합니다.
각 VSM 콘솔 서버에 대해 네트워크가 다음과 같이 VSM 콘솔에 연결하도록 준비되었는지 확인합니다. VSM 콘솔에 직접 연결된 모든 네트워크 스위치 및 라우터에는 1/10GBase-T(1Gb 또는 10Gb 동 RJ45 이더넷 연결)가 필요합니다. 각 VSM 콘솔에는 최대 2개의 물리적 이더넷 연결이 있습니다.
주:
VSM 콘솔 구성 중에는 각 VSM 콘솔에 대해 최대 2개의 시간 서버를 지정할 수 있습니다.적절한 1GigE 이더넷 케이블(고객 제공)을 사용 중인지 확인합니다.
-
CAT5 이하 케이블은 GigE 전송에 적합하지 않습니다.
-
CAT5E 케이블: 패치 패널을 통해 실행 중인 경우 90미터가 허용되고 직선 케이블인 경우 100미터가 허용됩니다.
-
CAT6 케이블: 패치 패널 구성에 상관없이 100미터가 허용됩니다.
이 릴리스에서는 VSM 콘솔에서 단일 라우터로의 단일 연결이 지원됩니다.
서비스 가능성 요구사항 충족
VSM 콘솔 제품은 기타 오라클 제품에서도 사용하는 표준 오라클 서비스 전략을 사용합니다. ASR(Automated Service Request)은 특정 하드웨어 결함이 발생할 때 오라클 서비스를 자동으로 요청하도록 디자인된 Oracle Premier Support for Systems and Oracle Limited Warranty 기능입니다. ASR을 사용하면 수동 또는 자동으로 서비스 사례 만들기를 요청할 수 있습니다. 장치에 대한 서비스 계약이 있어야 합니다.
선택적으로 ASR과 함께 오라클 고객지원센터는 ASR 이벤트에 대한 세부정보가 포함된 송신 전자메일을 구성할 수 있습니다. 자세한 내용은 오라클 고객지원센터로 문의하십시오.
ASR 기능의 이점은 My Oracle Support에서 제공하는 ASR FAQ(지식 문서 Doc ID 1285574.1)에 설명되어 있습니다.
고객 제공 정보
VSM 콘솔은 오라클 고객지원센터와의 송신 ASR 및 전자메일 통신을 허용하도록 구성됩니다. VSM 콘솔 송신 ASR 알림을 지원하기 위해서는 테이블 2-1부터 테이블 2-3까지의 정보를 설치 담당 오라클 현장 엔지니어에게 제공해야 합니다.
테이블 2-3 ASR 설정 - 오라클 온라인 계정 정보
| 구성 값 | 예 |
|---|---|
|
고객의 Oracle CSI 로그인 이름 |
joecompanyperson@company.com |
|
고객의 Oracle CSI 로그인 암호 |
******** |
주:
MOS(My Oracle Support)에 로그인하고 VSM 콘솔 등록을 승인해야 합니다. 이 승인이 완료될 때까지 VSM 콘솔은 MOS를 통해 사례를 자동 생성할 수 없습니다.이벤트 및 로그 정보의 전자메일 알림의 경우 ASR 경보를 알리기 위한 전자메일 ID 목록도 제공해야 합니다.
송신 통신 단계가 설치 시 완료되지 않았거나, 이 단계를 전혀 수행할 수 없는 경우 오라클 서비스 팀의 지원이 필요한 이벤트에 시기 적절하게 대응할 수 있는 오라클 옵션이 상당히 줄어듭니다. 이벤트 및 로그 정보가 포함된 전자메일을 지정된 고객 내부 전자메일 주소로 전송하도록 VSM 콘솔을 구성할 수 있습니다. 그러면 이 전자메일의 수신자가 직접 Oracle과의 서비스 요청을 개시하고 VSM 콘솔에서 수신한 전자메일을 오라클 고객지원센터에 전달할 수 있습니다. 이 경우 VSM 콘솔 전자메일이 전송될 전자메일 주소를 제공해야 합니다. 이때 이 전자메일 주소는 최대 5M의 전자메일을 허용할 수 있습니다.
VSM 콘솔 구성 값 확인
다음 절에서는 VSM 콘솔의 구성 값을 확인하는 방법에 대해 설명합니다.
VSM 콘솔 이더넷 포트

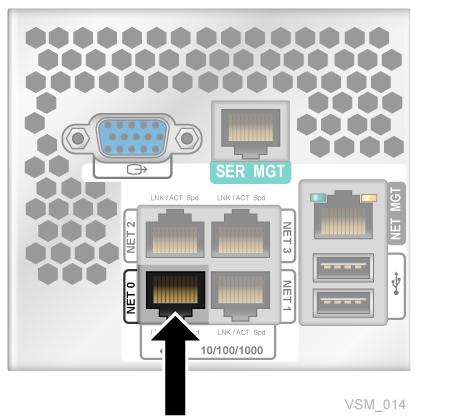

그림 2-1에서는 서버 후면에 있는 1GigE 이더넷 포트를 보여줍니다.
주:
NET0을 통해서만 연결합니다.
1GigE 이더넷 포트는 데이터 트래픽 및 관리를 위한 네트워크 연결에 사용되는 범용 포트입니다.
구성 정보를 오라클에 제공
오라클 현장 담당자가 사용자의 VSM 콘솔 구성을 준비할 때 이 정보를 제공합니다.
-
데이터베이스 형식
-
데이터 디스크 크기
데이터베이스 형식 선택
VSM 콘솔 구성 전에 오라클 현장 담당자에게 다음 정보를 제공해야 합니다.
-
데이터베이스 모드, HSC 기반 또는 SQL
-
HSC 기반 데이터베이스는 기존 MVS VTCS 시스템 및 VSM 콘솔 oVTCS 시스템이 모두 동일한 CDS를 사용하도록 허용합니다.
HSC CDS를 사용하면 성능이 제한됩니다.
-
SQL 데이터베이스는 여러 시스템 간에 복제할 수 있습니다. SQL 데이터베이스는 기본 및 보조 VSM 콘솔 노드 모두에서 실행되는 oVTCS 노드가 포함된 HA(고가용성) 솔루션으로 디자인되었습니다.
-
-
SQL 데이터베이스 옵션을 선택한 경우 오라클에 기본 및 보조 oVTCS 노드를 지정해야 합니다.
SQL 데이터베이스는 여러 시스템 간에 복제할 수 있으며, 기본 및 보조 VSM 콘솔 노드 모두에서 실행되는 oVTCS 노드가 포함된 HA(고가용성) 솔루션으로 디자인되었습니다.
데이터 디스크 크기 확인
LDOM 만들기 중 VSM 콘솔은 데이터 디스크 크기를 물어봅니다.
초기 구성 중에는 다음 예상 값을 기준으로 데이터 디스크 크기 정보를 제공해야 합니다.
-
ACSLS LDOM의 경우 총 데이터 디스크 크기 약 21Gb:
-
데이터베이스 1Gb
-
백업 이미지 10Gb
-
로그 및 추적과 같은 진단 자료 10Gb. 데이터 디스크가 클수록 더 많은 진단 자료를 보존할 수 있습니다.
주:
오라클은 충분한 공간을 할당할 수 있도록 25Gb를 권장합니다.
-
-
oVTCS LDOM의 경우, 1,000,000개의 VTV가 포함된 구성을 예로 들면, 총 데이터 디스크 크기가 약 21Gb입니다.
-
CDS 크기는 구성 크기에 따라 달라집니다.
-
VTV당 500바이트 가정
-
1,000,000 VTV의 경우 500Mb
-
-
1,000,000 VTV의 경우 CDS 크기 10배 기준의 CDS 백업용 5Gb.
-
로그 및 추적과 같은 진단 자료 15Gb. 데이터 디스크가 클수록 더 많은 진단 자료를 보존할 수 있습니다.
-
-
VSM GUI LDOM의 경우 총 데이터 디스크 크기는 약 48Gb입니다.
주:
디스크 크기는 나중에 필요에 따라 동적으로 변경할 수 있습니다.
