1 ¿Qué es la consola StorageTek VSM?
La consola StorageTek Virtual Storage Manager de Oracle es un dispositivo de hardware y software disponible como característica adicional para la solución VSM 6 o VSM 7.
La consola VSM consta de servidores SOLARIS dobles en una plataforma T5-2 (un servidor principal y uno secundario para obtener redundancia). Estos servidores se instalan en un Sun Rack II modelo 1242 de Oracle existente y se conectan a un VSM instalado en el mismo rack. Estos servidores se pueden instalar dentro de un solo rack VSM o en dos servidores VSM por separado.
Nota:
-
En este documento, se incluye información específicamente relacionada con la consola VSM. Como la consola VSM es una característica compatible con VSM 6 o VSM 7 y no está disponible con versiones anteriores de VSM, consulte la Guía de planificación de VSM correspondiente para obtener información adicional.
-
El dispositivo de la consola VSM se instala mediante los servicios de campo de Oracle.

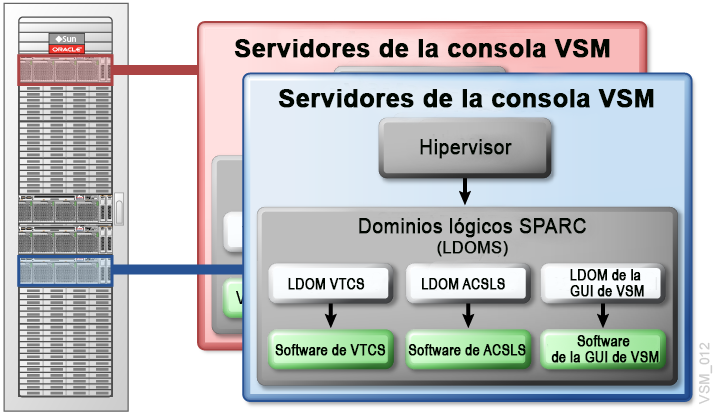

En la Figura 1-1, se ilustran los componentes principales de un servidor de la consola VSM. Estos componentes se describen en las secciones que aparecen a continuación.
Software preinstalado
El siguiente software de Oracle StorageTek viene preinstalado en el servidor de la consola VSM:
-
Software de control de cinta virtual (VTCS) de StorageTek versión 7.3 (personalizado para funcionar en el entorno operativo de Solaris)
Este software permite la gestión de volúmenes de cintas virtuales (VTV). Se encarga de las solicitudes de los volúmenes de cinta virtual de los clientes conectados a la consola VSM. La consola VSM usa interfaces de VTCS existentes para proporcionar una ruta de migración fácil para los clientes de MVS existentes. Esta versión de VTCS que se ejecuta en la consola VSM se conoce como oVTCS.
-
StorageTek Automated Cartridge System Library Software (ACSLS) versión 8.4 con compatibilidad con el servidor XAPI activada
Este software se encarga de las solicitudes de los volúmenes de cinta real de los clientes conectados a la consola VSM.
-
GUI de StorageTek VSM versión 1.1 (personalizado para funcionar en el entorno operativo de Solaris)
Este software proporciona una consola de gestión de interfaz gráfica de usuario para oVTCS en la consola VSM. Incluye una funcionalidad agregada para la compatibilidad con configuraciones usando la función conexión de sistemas abiertos (OSA, Open Systems Attachment) de VSM 7.
Gestión de dominios lógicos (LDOM)
La plataforma de la consola VSM está diseñada para ejecutar varias aplicaciones de software de Oracle StorageTek. Para lograr esto, debe implementar varios dominios lógicos (LDOM) de SPARC en el servidor de la consola VSM. Cada instancia de una aplicación de software de Oracle StorageTek requiere su propio LDOM. Cada LDOM utiliza su propio sistema operativo SOLARIS dedicado y sus propias CPU virtuales, su propia memoria, sus propios discos y sus propias interfaces de red.
La consola VSM proporciona un dominio de control conocido como Hipervisor, que asigna recursos de LDOM al hardware físico. Además, la consola VSM proporciona una aplicación de interfaz de usuario terminal (TUI) controlada por menú que le permite configurar y gestionar el hipervisor y cada LDOM individual.
