2 Planificación de la consola VSM

En este capítulo, se proporciona información sobre los siguientes temas de planificación de la consola VSM:

Cumplimiento de los requisitos de software del host mainframe

Para usar el SMC como cliente de MVS conectado a la consola VSM, oVTCS en un servidor de la consola VSM requiere lo siguiente:

  • VSM 6 o VSM 7 como el VTSS

  • SMC 7.3 o superior (con la compatibilidad con XAPI), que funciona como un cliente de MVS para la consola VSM

Cumplimiento de requisitos de infraestructura de red

Si es posible, configure las direcciones IP y los switches de red para los VLAN, o realice alguna otra configuración (el cableado, entre otras) antes de que llegue la consola VSM para minimizar el tiempo de instalación.

Asegúrese de que, para cada servidor de la consola VSM, la red esté lista para conectarse a la consola VSM de la siguiente manera: se requiere 1/10GBase-T (conexión Ethernet RJ45 de cobre de 1 Gb o 10 Gb) en todos los switches y enrutadores de red que se conectan directamente a la consola VSM. Como máximo, hay dos conexiones Ethernet físicas a cada consola VSM.

Nota:

Durante la configuración de la consola VSM, puede configurar como máximo dos servidores de tiempo para cada consola VSM.

Asegúrese de usar los cables Ethernet de 1 GigE adecuados (proporcionados por el cliente):

  • No se aceptan los cables CAT5 o inferiores para la transmisión de GigE.

  • Cable CAT5E: se aceptan 90 m de cable si se pasan por un panel de conexiones y 100 m si es un cable directo.

  • Cable CAT6: se aceptan 100 m, independientemente de la configuración del panel de conexiones.

Esta versión admite una única conexión de la consola VSM a un único enrutador.

Cumplimiento de requisitos de facilidad de mantenimiento

La consola VSM emplea una estrategia de mantenimiento de Oracle estándar que es la misma que usan otros productos de Oracle. Auto Service Request (ASR) es una función de Oracle Premier Support for Systems y la garantía limitada de Oracle que está diseñada para solicitar automáticamente el mantenimiento de Oracle cuando se produce un fallo de hardware específico. Puede usar ASR para solicitar de forma manual o automática la creación de un caso de servicio. Debe tener un contrato de servicio para el dispositivo.

De manera opcional, junto con ASR, Soporte de Oracle puede configurar un correo electrónico saliente que contenga información detallada sobre un evento de ASR. Póngase en contacto con los Servicios de Soporte Oracle para obtener más información.

Las ventajas de la función de ASR se documentan detalladamente en la sección de preguntas frecuentes de ASR que está disponible en el sitio My Oracle Support en el artículo de conocimientos con el ID de documento 1285574.1.

Información proporcionada por el cliente

La consola VSM se configurará de manera que permita la comunicación mediante correo electrónico y ASR saliente con el soporte de Oracle. Para la compatibilidad con las notificaciones salientes de ASR de la consola VSM, debe proporcionar al técnico de Oracle que realiza la instalación la información que aparece de la Tabla 2-1 a la Tabla 2-3.

Tabla 2-1 Configuración general: información del sitio

Valor de configuración Ejemplo

Nombre de la compañía

Compañía S. A.

Nombre de la sede

Sede A

Ciudad

Cualquier ciudad

Tabla 2-2 Configuración general: información de contacto

Valor de configuración Ejemplo

Nombre

Juan

Apellidos

Pérez

Correo electrónico del contacto

juanperez@compania.com

Tabla 2-3 Configuración de ASR: información de cuenta de en línea Oracle

Valor de configuración Ejemplo

Nombre de inicio de sesión de ISC de Oracle del cliente

juanperez@compania.com

Contraseña de inicio de sesión de ISC de Oracle del cliente

********

Nota:

Debe iniciar sesión en My Oracle Support (MOS) y aprobar el registro de la consola VSM. Hasta que finalice la aprobación, la consola VSM no puede generar casos automáticamente mediante MOS.

Para obtener una notificación por correo electrónico de la información de evento y de log, también debe proporcionar una lista de ID de correos electrónicos para notificar sobre una alerta de ASR.

En los casos en que los pasos de comunicación saliente no se completan en el momento de la instalación o directamente no se permiten, disminuyen drásticamente las opciones que Oracle tiene para responder a tiempo ante eventos que requieran el soporte del equipo de servicio de Oracle. Puede configurar la consola VSM para que envíe un correo electrónico que contenga información del log y del evento directamente a una dirección de correo electrónico interna designada del cliente. El destinatario de este correo electrónico puede así iniciar una solicitud de servicio directamente ante Oracle y reenviar los correos electrónicos que reciba de la consola VSM a la asistencia técnica de Oracle. En este caso, usted debe suministrar la dirección de correo electrónico a la que se enviarán los correos electrónicos de la consola VSM y la dirección debe poder aceptar correos de hasta 5 MB.

Información de la configuración de ASR

ASR se configura con la siguiente información:

  • Sus credenciales de MOS

  • La URL para los eventos de ASR, que es MOS

Determinación de los valores de configuración de la consola VSM

En las siguientes secciones, se explica cómo determinar los valores de configuración de la consola VSM.

Puertos Ethernet de la consola VSM

En la Figura 2-1, se muestran los puertos Ethernet de 1 GbE en la parte posterior del servidor.

Nota:

Conectar solo mediante NET0.

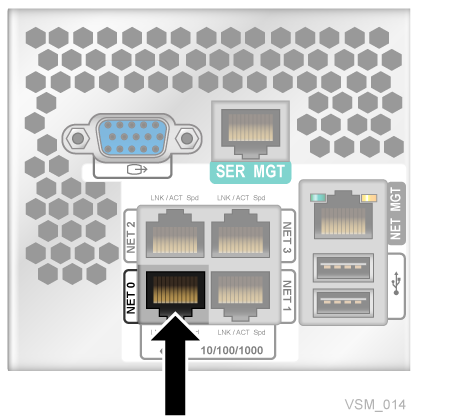

Figura 2-1 Puertos de datos Ethernet de 1 GbE de la consola VSM

El texto adyacente describe Figura 2-1 .

Los puertos Ethernet de 1 GbE son puertos de uso general que se usan para conexión a la red para gestión y tráfico de datos.

Nombre de host del puerto

El valor es el nombre de la máquina (host) para cada dirección IP que se conectará con la red. Los caracteres pueden ser alfanuméricos (A-Z, a-z, 0-9) o “.” o “-”. El primer y el último carácter de la secuencia de comandos no puede ser “.” o “-”. El nombre no puede ser solo numérico. Los nombres de host (sin incluir los nombres de dominio) deben tener 8 caracteres o menos.

Dirección IP

Hay solo una dirección de red para el servidor. Las direcciones IP pueden ser IPV4 o IPV6 y usar la notación estándar.

CIDR

La consola VSM usa la notación CIDR para gestionar direcciones de red y de host. Debe conocer el CIDR de la red a la que se conecta la consola VSM.

Suministro de información de configuración a Oracle

Suministre esta información al personal de campo de Oracle mientras se preparan para configurar la consola VSM para usted:

  • formato de base de datos

  • tamaño de disco de datos

Selección de formato de base de datos

Antes de configurar la consola VSM, debe suministrar la siguiente información al personal de campo de Oracle:

  • El modo de base de datos, basado en HSC o SQL

    • Una base de datos basada en HSC permite tanto sistemas de VTCS MVS como sistemas oVTCS de consola VSM para usar el mismo CDS.

      El uso del CDS del HSC genera una limitación de rendimiento.

    • Una base de datos SQL se puede replicar en varios sistemas. La base de datos SQL está diseñada para ser una solución de alta disponibilidad (HA) con un nodo oVTCS en ejecución en el primer y segundo nodo de la consola VSM.

  • Si elige la opción de base de datos SQL, deberá comunicarle a Oracle cuál de los nodos oVTCS es el principal y cuál es el secundario.

    La base de datos SQL puede replicarse en varios sistemas y está diseñada para ser una solución de alta disponibilidad (HA) con un nodo oVTCS en ejecución en el primer y el segundo nodo de la consola VSM.

Determinación del tamaño del disco de datos

Durante la creación de LDOM, la consola VSM solicita el tamaño del disco de datos.

Para la configuración inicial, debe proporcionar el tamaño del disco de datos según las siguientes estimaciones:

  • Para un LDOM de ACSLS, un tamaño total de disco de datos de 21 Gb:

    • 1 Gb para la base de datos

    • 10 Gb para las imágenes de copia de seguridad

    • 10 Gb para materiales de diagnóstico, por ejemplo, logs y rastreos. Tenga en cuenta que, cuanto más grande sea el disco de datos, más materiales de diagnóstico se pueden conservar.

      Nota:

      Oracle recomienda 25 Gb para garantizar que haya asignado espacio suficiente.

  • Para un LDOM de oVTCS, con un ejemplo de una configuración que contiene 1.000.000 de VTV, un tamaño de disco de datos de aproximadamente 21 Gb:

    • El tamaño del CDS depende del tamaño de la configuración.

      • Suponiendo 500 bytes por VTV

      • 500 Mb para 1.000.000 VTV

    • 5 Gb para copias de seguridad de CDS, basado en un tamaño 10 veces más grande que el CDS para 1.000.000 VTV.

    • 15 Gb para materiales de diagnóstico, por ejemplo, logs y rastreos. Tenga en cuenta que, cuanto más grande sea el disco de datos, más materiales de diagnóstico se pueden conservar.

  • Para un LDOM de GUI de VSM, un disco de datos con un tamaño total de aproximadamente 48 Gb.

Nota:

El tamaño del disco se puede cambiar dinámicamente más tarde si es necesario.
