3 Oracle Database Applianceのデプロイメントの準備

Oracle Database Applianceのデプロイの準備をするには、次のタスクを完了します。

トピック:

• Oracle Database Applianceへのケーブルの取付け
  単一ストレージ・シェルフのOracle Database Applianceを使用する場合は、インターコネクト・ケーブルを取り付けます。
• Oracle Database Applianceへのストレージ拡張シェルフの接続
  これらのトピックは、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。
• 周辺機器の取付け
  Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合、このタスクを実行します。
• Oracle Database Applianceの初回の起動
  この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。
• Oracle Integrated Lights Out Managerの構成
  Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。
• 初期ネットワーク接続の構成
  デプロイメント中にネットワーク情報を作成するには、一時的なネットワーク構成フレームワークを構成します。

Oracle Database Applianceへの提供されるケーブルの取付け

単一ストレージ・シェルフのOracle Database Applianceを使用する場合は、インターコネクト・ケーブルを取り付けます。

トピック:

• Oracle Database Appliance X6-2-HAへのケーブルの取付け
  このトピックにある図を使用して、Oracle Database Appliance X6-2-HAのポート間でのケーブル接続について理解します。
• ファイバー・パブリック・ネットワークに接続するためのOracle Database Applianceの配線(オプション)
  InfiniBandカードのかわりに10GbE SFP+ (ファイバー)カードを含む構成を注文した場合、パブリック・ネットワーク用に10GbE SFP+ (ファイバー)接続を使用するようにOracle Database Appliance X6-2-HAを構成できます。

Oracle Database Appliance X6-2-HAへのケーブルの取付け

このトピックにある図を使用して、Oracle Database Appliance X6-2-HAのポート間でのケーブル接続について理解します。

単一シェルフ

各ノードの背面パネルには、3つのPCIeジェネレーション3ターミナル・スロットがあり、各スロットには2つのソケットがあります。PCIeスロットにはX PCIe3というラベルが付いています。XはPCIeスロット番号です。

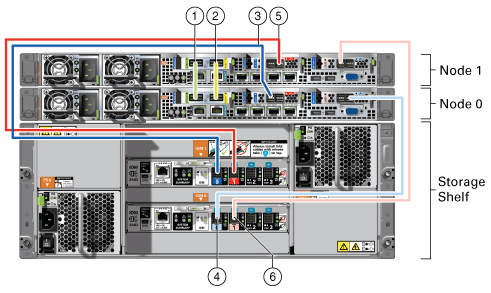

次の図は、単一のストレージ・シェルフにあるOracle Database Appliance X6-2-HAのポート間でのケーブル接続を示しています。ケーブルは色分けされています。各ケーブルの端にあるラベルの色と、次の図に示されている色付き線を一致させます。また、ケーブルの色と、ソケット識別ラベルの背景色を一致させることもできます。

図GUID-77BE2C8C-0FD2-458E-81CF-AC81892FBEA4-print.epsの説明

表3-1 単一ストレージ・シェルフのOracle Database Appliance X6-2-HAの配線用注釈の説明

注釈番号	説明
1	緑色のInfiniBandケーブル 始点: ノード0、PCIeスロット1、PORT2 終点: ノード1、PCIeスロット1、PORT2
2	黄色のInfiniBandケーブル 始点: ノード0、PCIeスロット1、PORT1 終点: ノード1、PCIeスロット1、PORT1
3	ダークブルーのSASケーブル: 始点: ノード0、PCIeスロット2、SAS0 終点: ストレージ・シェルフ、上部I/Oポート0
4	ライトブルーのSASケーブル: 始点: ノード0、PCIeスロット3、SAS1 終点: ストレージ・シェルフ、下部I/Oポート0
5	ダークレッドのSASケーブル: 始点: ノード1、PCIeスロット2、SAS1 終点: ストレージ・シェルフ、上部I/Oポート1
6	ライトレッドのSASケーブル: 始点: ノード1、PCIeスロット3、SAS0 終点: ストレージ・シェルフ、下部I/Oポート1

ファイバー・パブリック・ネットワークに接続するためのOracle Database Applianceの配線(オプション)

InfiniBandカードのかわりに10GbE SFP+ (ファイバー)カードを含む構成を注文した場合、パブリック・ネットワーク用に10GbE SFP+ (ファイバー)接続を使用するようにOracle Database Appliance X6-2-HAを構成できます。

Oracle Database Applianceとパブリック・ネットワーク間にファイバー接続を使用するには、緑色と黄色の銅線ポート(オンボード・ポートnet0およびnet1)を使用してインターコネクトを配線する必要があります。これらのポート用の緑色と黄色のカテゴリ6 (Cat 6)インターコネクト・ケーブルは、基本システムに同梱されています。

ポートをどのように接続するかについて次に説明します。

• 緑のCat 6ケーブルをオンボードNET 1ポートに差し込みます(図の注釈1)。

• 黄色のCat 6ケーブルをオンボードNET 0ポートに差し込みます(図の注釈2)。

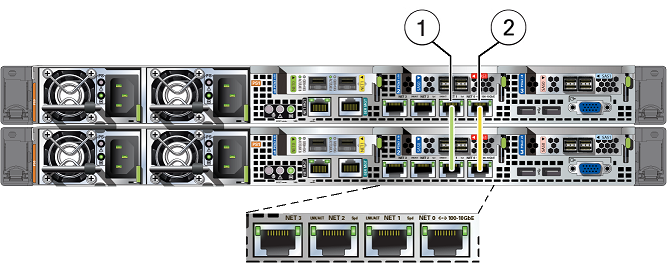

図GUID-97CC8FEB-9086-42D7-B43C-BA9FEE5CA5B0-default.pngの説明

次のセクションは、10 GbE SFP+ PCIカードの配線オプションを示しています。

ファイバー・ケーブル

光ケーブルの場合は、各ネットワーク・ポート用にShort Range(SR)またはLong Range(LR) SFP+トランシーバを購入し、適切な光ケーブルを接続する必要があります。現在、OracleではSRおよびLRのSFP+トランシーバを販売しています。これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。

名前	部品番号
10GbEトランシーバSR (SFP+)	X2129A-N
10GbEトランシーバLR (SFP+)	X5562A-Z

銅線ケーブル

Oracleから次の銅線ケーブルを購入できます。これらのケーブルにはSFP+コネクタが付けられています。

名前	長さ	部品番号
TwinAx 1m	1m	X2130-1M-N
TwinAx 3m	3m	X2130-3M-N
TwinAx 5m	5m	X2130-3M-N

Oracle Database Applianceへのストレージ拡張シェルフの取付け

これらのトピックは、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。

トピック:

• ストレージ・シェルフの取付けおよび配線について
  Oracle Database Appliance X6-2-HAのストレージ・シェルフを追加する場合、これらのオプションおよびベスト・プラクティスを確認します。
• ストレージ拡張シェルフの取付けおよび配線
  この手順は、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に使用します

ストレージ・シェルフの取付けおよび配線について

Oracle Database Appliance X6-2-HAのストレージ・シェルフを追加する場合、これらのオプションおよびベスト・プラクティスを確認します。

Oracle Database Appliance X6-2-HAのストレージ・シェルフ・オプション

Oracle Database Appliance X6-2-HAには、1つまたは2つのストレージ・シェルフを同梱できます。後から2つめのシェルフを取得して、ストレージ容量を2倍にできます。

はじめにOracle Database Applianceにストレージ・シェルフを1つ設置してデプロイした場合は、データベースまたはアプリケーションを停止することなく、いつでもストレージ拡張シェルフを追加できます。

ストレージ拡張シェルフの追加に関するベスト・プラクティス・ガイドライン

データベースのアクティビティが比較的少ないときに、ストレージ拡張シェルフを追加することをお薦めします。システムが新しいストレージを検出すると、Oracle ASMは自動的にディスク・グループの再バランスを取ります。再バランス操作を行うと、操作が完了するまでパフォーマンスが低下する可能性があります。

注意:

ケーブル接続が正しく行われたことを確認するには、配線手順を参照してください。データベースが既存するOracle Database Applianceにストレージ拡張シェルフを追加したときに、誤って接続すると、データ損失を招く可能性があります。

システム配線時、「SERVICE ONLY」とラベル付けされたI/Oモジュールのイーサネット・ポートに、ケーブルを接続しないでください。これらのポートは、サービス・エンジニアのみが使用します。

ストレージ拡張シェルフを配線する方法

次の図は、Oracle Database Applianceのストレージ拡張シェルフに、必要なケーブルを差し込む手順を示しています。参考までに、図には2つのノードおよび元のストレージ・シェルフ用のケーブルが記載されています。

ケーブルは色分けされています。各ケーブルの端にあるラベルの色と、図に示されている色付き線を一致させます。また、ケーブルの色と、ソケット識別ラベルの背景色を一致させることもできます。図の注釈を使用してケーブルおよびポートを特定することもできます。終端が同じケーブルはすべて交換可能であるため、色分けを無視しても問題ありません。各ノードの背面パネルには、3つのPCIeジェネレーション3ターミナル・スロットがあり、各スロットには2つのソケットがあります。PCIeスロットにはX PCIe3というラベルが付いています。XはPCIeスロット番号です。詳細は、図の後に続く注釈表を確認してください。

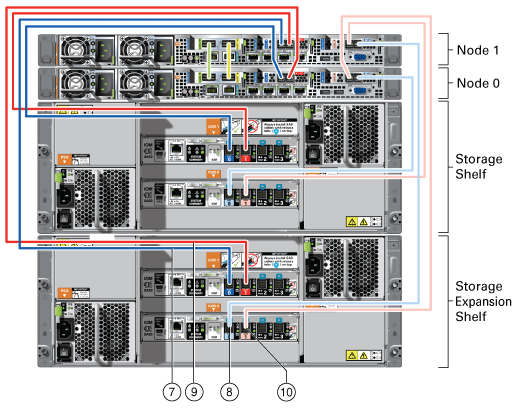

図3-1 Oracle Database Appliance X6-2-HAのストレージ拡張シェルフのケーブル

「図3-1 Oracle Database Appliance X6-2-HAのストレージ拡張シェルフのケーブル」の説明

前述の図に注釈番号で示されるケーブルは、出荷される各Oracle Database Applianceストレージ拡張シェルフに同梱されています。これらのケーブルはすべて黒ですが、各端に色付きラベルが付いており、説明におけるケーブルの色の参照および背面パネルのラベルの色と一致します。

表3-2 Oracle Database Applianceストレージ拡張シェルフの配線用注釈の説明

注釈番号	説明
7	ダークブルーのSASケーブル: 始点: ノード1、PCIeスロット2、SAS0 終点: ストレージ拡張シェルフ、上部I/Oポート0
8	ライトブルーのSASケーブル: 始点: ノード1、PCIeスロット3、SAS1 終点: ストレージ拡張シェルフ、下部I/Oポート0
9	ダークレッドのSASケーブル: 始点: ノード0、PCIeスロット2、SAS1 終点: ストレージ拡張シェルフ、上部I/Oポート1
10	ライトレッドのSASケーブル: 始点: ノード0、PCIeスロット3、SAS0 終点: ストレージ拡張シェルフ、下部I/Oポート1

注意:

システム配線時、「SERVICE ONLY」とラベル付けされたI/Oモジュールのイーサネット・ポートに、ケーブルを接続しないでください。これらのポートは、サービス・エンジニアのみが使用します。

ストレージ拡張シェルフの取付けと配線

この手順は、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。

1. ストレージ拡張シェルフは、可能な場合はOracle Database Applianceの下に、それ以外の場合は添付のケーブルを接続できるよう、近い場所に配置します。
   ストレージ拡張シェルフは通常、Oracle Database Applianceの下部の、ストレージ・シェルフの下に設置されます。しかし、ラックは通常、下から上へプロビジョニングされる必要があるので、空きがない場合があります。このような場合、システム全体をラックに再配置するのを避けるには、ストレージ拡張シェルフをサーバー・ノードの上に配置できます。あるいは、別の隣接するラックに配置してもかまいません。
2. ストレージ拡張シェルフは、元のストレージ・シェルフとまったく同じ方法で設置します。Oracle Database Applianceへのオプション・コンポーネントの設置の詳細を確認するには、『Oracle Database Applianceオーナーズ・ガイド』の第4章、「オプション・コンポーネントの設置」に関する項を参照してください。
3. このトピックの図を使用すると、Oracle Database Applianceモデルのストレージ拡張シェルフを配線できます。

   注意:

   データベースが既存するOracle Database Applianceにストレージ拡張シェルフを追加したときに、誤って接続すると、データ損失を招く可能性があります。
4. 提供される電源コードを取り付けます。詳細および電源コードを接続する方法を示す図を表示するには、「電源コードの取付けとコンポーネントの初期化」の項を参照してください。

周辺機器の取付け

このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に実行します。

Oracle Database Applianceには、モニターやキーボードなど、人間とコンピュータ間のインタフェース機器が装備されていません。ネットワーク経由ではなく、ローカルでログインする場合は、インタフェース機器を取り付ける必要があります。

グラフィックス・カード・ポートにモニターを、USBポートにキーボードとマウスを取り付けます。図および表を参照してポートを識別してください。

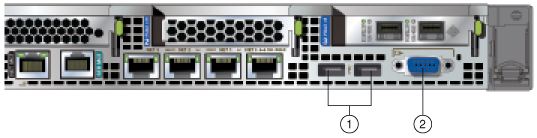

図3-2 Oracle Database Applianceの周辺機器の接続

「図3-2 Oracle Database Applianceの周辺機器の接続」の説明

図で、注釈1はキーボードおよびマウスのポートを示しています。注釈2はモニターのポートを示しています。

表3-3 Oracle Database Applianceの周辺機器の接続

注釈番号	説明
1	キーボードおよびマウス用のUSBポート
2	モニター用のグラフィックス・カード・ポート

Oracle Database Applianceの初回起動

この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。

Oracle Database Applianceに初めて電源を投入する準備として、必要なすべての電源コードを接続し、正常に初期化されたことを確認する必要があります。それから、電源ボタンを1回押してシステムを起動できます。

トピック:

• 電源コードの取付けとコンポーネントの初期化
  Oracle Database Applianceの電源コードを取り付けます。
• Oracle Database Applianceの初回電源投入
  初めてOracle Database Applianceの電源を入れるには、この手順を使用します。

電源コードの取付けとコンポーネントの初期化

Oracle Database Applianceの電源コードを取り付けます。

注意:

電源コードを差し込む場合は、その前に、電力を供給する電気コンセントが接地されていることを確認します。

AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。各AC回路から各コンポーネントに1本の電源コードを接続します。

提供されるケーブル管理アームとの配線の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。

Oracle Database Applianceの初回電源投入

初めてOracle Database Applianceの電源をオンにするには、この手順を使用します。

注意:

電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。冷却ファンも回転する場合があります。ただし、これらの事象はシステムが起動していることを示してはいません。アプライアンスを正しく起動するには、この項の手順をすべて完了する必要があります。項全体を読んで、初期システム起動に必要な順序を理解してください。(オプション)タスクの前提条件をここに入力します。

1. サーバー・ノードの電源をオンにする前に、接続されているストレージ・シェルフの電源をオンにします。
2. 各ストレージ・シェルフの背面にあるストレージをオンにしたら、電源凹型ボタンを押してサーバー・ノードをオンにします。

   注意:

   完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。サーバーの緑色のLEDライトのいずれかがまだ点滅している場合は、その初期化手順が完了するまで待機します。

   電源ボタンおよびシステム初期化ステータスのインジケータ・ライトの識別には、図および次の注釈の表を参照してください。

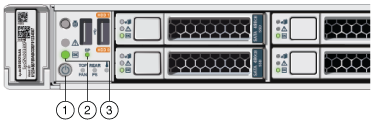

   図3-3 Oracle Database Applianceの前面の電源パネル


   「図3-3 Oracle Database Applianceの前面の電源パネル」の説明

   表3-4 Oracle Database Applianceの電源投入用注釈の説明

   コールアウト	機能
   1	アプライアンスの前面パネルにある、凹型オン/オフ電源ボタン。このボタンを押すのは一度のみです。電源ボタンを何度も押さないでください。
   2	アプライアンスの前面パネルにある、SP OK LEDライト。
   3	前面パネルにある、緑色の電源OK LED。システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。

3. Oracle Database Applianceが起動を完了するまで待機します。

   注意:

   電源ボタンを何度も押さないでください。起動は、完了までに数分かかることがあります。

   システムの前面にある緑色の電源OK LED (注釈3)が常時点灯になると、Oracle Database Applianceは使用できる状態になります。

Oracle Integrated Lights Out Managerの構成

Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。

Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。

最初に次の項目を設定して、Oracle ILOMを構成する必要があります。

• 名前およびIPアドレス

• Oracle ILOMのデフォルト・パスワードを置換するパスワード

• 割り当てられたネットマスクを使用した、管理ネットワークへのアクセス

• NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル

デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。

DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。

ご使用のプラットフォーム上でILOM用に使用するポートの詳細は、『Oracle Database Applianceオーナーズ・ガイド』の第2章「Oracle Database Applianceの概要」を参照してください。また、Oracle ILOMの詳細は、Oracle Integrated Lights Out Managerのドキュメント・ライブラリを参照してください。

注意:

DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。

Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。

1. 次の手順に従って、Webインタフェースを使用してログインします。

   1. クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。

   2. ログイン・ページで、デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

      Oracle ILOM Webインタフェースが表示されます。

2. 次の手順に従って、コマンドライン・インタフェース(CLI)を使用してログインします。

   1. クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。

      ssh -l root sp_ip_address

      sp_ip_addressは、DHCPによって割り当てられたIPアドレスです。

   2. デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

      Oracle ILOM CLIのプロンプトが表示されます。

初期ネットワーク接続の構成

デプロイメント中にネットワーク情報を構成するには、一時的なネットワーク構成フレームワークを構成します。

ネットワーク全体のOracle Database Applianceのデプロイメントを管理するには、初期ネットワーク接続を構成する必要があります。このネットワークを使用して、デプロイメント・ソフトウェアをOracle Database Applianceに転送します。Oracle Database Appliance X6-2-HAに初めて電源を投入すると、インターコネクトに基づいて自動的にパブリック・ネットワーク・インタフェースが定義されます。InfiniBandカードが使用されている場合、インターコネクトにInfiniBandネットワークが使用されます。InfiniBandカードが10 GbE SFP+ (ファイバー)カードに置き換えられている場合、基板に搭載されている10GBase-T (銅線)ポートがインターコネクトに使用されます。

Oracle Database Applianceに物理的にアクセス可能な場合、USBストレージ・デバイスを使用してデプロイメント・ソフトウェアをアプライアンスに転送できます。この場合、初期ネットワーク構成を設定する必要はありません。

注意:

初期ネットワーク構成は一時的なものであり、最終イメージ・デプロイメント時に置換されます。

1. パスワードwelcome1を使用して、rootとしてOracle Database Applianceにログインします。

   Bare Metalをインストールする場合は、コンソールにログインします。

   Oracle Database Appliance仮想化プラットフォームで、Dom0にログインします。

2. Bare Metalのインストールで、1つ以上のストレージ・シェルフがある場合は、storageTopologyオプションを指定してコマンドoakcli validateを実行し、配線の検証チェックを実行します。

   次に例を示します。

   oakcli validate -c storageTopology

   仮想化プラットフォームのインストールでは、Oracleソフトウェア・デプロイメント・プロセスの一部としてこのチェックを実行します。

3. コマンドoakcli configure firstnetを実行して初期ネットワークを構成します。

   必要に応じて、デプロイメントの準備の際に収集したネットワーク構成情報を参照してください。

   グローバル・オプションを使用するには、最初のプロンプトでデフォルト値を受け入れてから、残りのプロンプトに必要なデータを入力します。プロンプトの最後の大カッコに表示されるデフォルト値を受け入れるには、何も入力する必要はありません。

   次の例を使用して、プロンプトに応答します。この例では、デフォルト値がすでに選択されています。net1ゲートウェイ・アドレスを除いて、入力する必要がある値はイタリック体で表示されています。プログラムはゲートウェイIPを取得します。

   前述の例では、net1ゲートウェイ・アドレスのプロンプトにデフォルト値がgateway-IP-addressとして示されています。プログラムは、他のIPアドレスに提供されたネットワーク情報を使用して、このゲートウェイ・アドレスを導出します。ネットワーク管理者が、アプライアンス・コマンドライン・インタフェースが検出したデフォルトとは異なる代替ゲートウェイ・アドレスを指定した場合を除き、この値を受け入れます。

   oakcli configure firstnet
   Configure the network for the node(s)(local, global) [global]:
   The network configuration for both nodes:
   Domain Name:  my-organization-domain-name
   DNS Server(s):  Primary Dns Server:  my-primary-DNS-server
                   Secondary Dns Server:  my-secondary-DNS-server
                   Tertiary Dns Server:  my-tertiary-DNS-server
   Node Name       Host Name
   0               my-Node-0-host-name
   1               my-Node-1-host-name
   Choose the network interface to configure (net1, net2, net3, net4) [net1]:
   Configure DHCP on net1 (yes/no) [no]:
   You have chosen static configuration on net1
   Enter the IP address for net1 on Node 0: my-Node-0-IP-address
   Enter the IP address for net1 on Node 1: my-Node-1-IP-address
   Netmask for net1: your-netmask
   Gateway Address for net1 [gateway-IP-address]:
   Plumbing the IPs now on Node 0 …
   ::::::::::::::::::::::::::::::::::::::::::::::::::
   Plumbing the IPs now on Node 1 …
   ::::::::::::::::::::::::::::::::::::::::::::::::::


注意:

oakcli configure firstnetコマンドは、Oracle Database Applianceで1回のみ使用することをお薦めします。初期ネットワークの構成後に使用すると、ネットワーク設定が予期せず変更される可能性があります。
