3 システムの電源を切る必要のないCRUの保守

この章では、Oracle Database Applianceのホットプラグ対応コンポーネントの取外しおよび交換方法について説明します。 ホットプラグ対応とは、システムの電源が入っている状態でこれらのコンポーネントを交換できることを意味します。

注意:

ホットプラグ対応コンポーネントは、システムの電源を切断した状態でも交換できます。 このメソッドを選択する場合は、まず「サービスのためのOracle Database Applianceの準備」の説明に従ってシステムの電源を切ります。

この章では、次の項目について説明します。

• Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

• Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネント

• Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノードのホットプラグ対応コンポーネント

• Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HAストレージ・シェルフ・ホット・プラグ対応コンポーネント

• Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント

Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

このセクションでは、Oracle Database Appliance X7-2シリーズ・サーバー・ノードのホット・プラグ対応コンポーネントの交換について説明します。

Oracle Database Appliance X6-2シリーズを使用している場合は、「Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネント」を参照してください。 もしあなたがOracle Database Appliance X3-2/X4-2/X5-2,を持っていれば、「Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノード・ホット・プラグ可能コンポーネント」に行ってください。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント」にアクセスしてください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクの一部は、Oracle Database Applianceライブラリの「外側」の指示に従って、Oracle Server X7-2のドキュメント・ライブラリにアクセスします。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用します。

Oracle Database Appliance X7-2S/X7-2M	Oracle Database Appliance X7-2-HA
NVMeストレージ・ドライブ(CRU)の保守 「注意-」取り外す前にNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。	フロント・マウント・ストレージ・ドライブは、この製品のサーバー・ノードではサポートされていません。
ファン・モジュール(CRU)の保守	ファン・モジュール(CRU)の保守
電源装置(CRU)の保守	電源装置(CRU)の保守

NVMeストレージ・ドライブ(CRU)の保守

このセクションでは、Oracle Database Appliance X7-2シリーズ・システムのNVMeドライブの保守について説明します。

• NVMeストレージ・ドライブの交換

• NVMe拡張ストレージの追加

NVMeストレージ・ドライブの交換

NVMeドライブを取り外す前に、NVMeドライブの電源を切る必要があります。 NVMeドライブをインストールしたら、電源をオンにする必要があります。 障害の発生したドライブは、5分後に自動的に電源が切断されます。

注意:

電源を切断せずにNVMeドライブを取り外すと、オペレーティング・システムが異常終了する可能性があります。 Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

この手順では、Oracle Database X7-2シリーズ・システムのodaadmcli power on/offコマンドを使用してNVMeドライブを交換する方法について説明します。

ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

1. 交換するNVMeドライブを特定します。 ホストで次のコマンドを入力します。

   # odaadmcli show disk

   たとえば、ホストに表示されるドライブ名pd_00およびpd_01は、それぞれドライブ・スロット・ラベルNMe0およびNVMe1に相当します。

2. 交換するドライブをアンマウントし、電源を切断します。 次の内の1つを実行します。
   • 障害の発生したドライブを交換する場合は、その青色の取外し準備完了ライトが点灯しているかどうかを確認します。

     ドライブに障害が発生した場合は、5分後に自動的に電源が切断されてその青色の取外し準備完了インジケータが点灯する必要があります。

   • 交換元のドライブでまだその青色の取外し準備完了インジケータが点灯していない場合は、ホストから次のコマンドを入力してドライブをアンマウントし、電源を切断します。

     # odaadmcli power disk off pd_xx

     ここでのpd_xxは、手順1で説明した、交換元のディスクの名前です。

     次の手順に進む前に、ドライブ上の青色の取外し準備完了インジケータが点灯していることを確認してください。

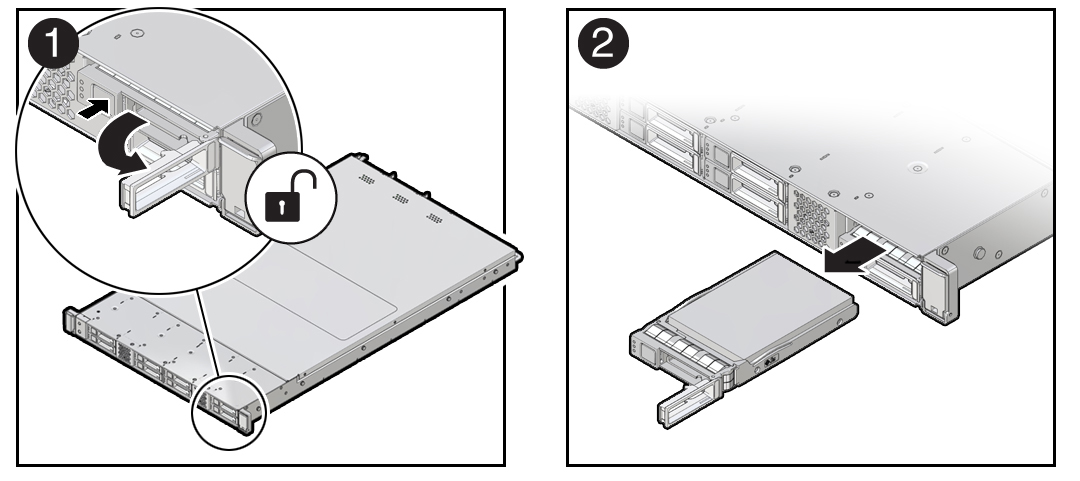

3. ドライブ正面のラッチ・リリース・ボタンを押してドライブ・ラッチ[1]を開き、ラッチをつかみ、ドライブ・スロット[2]からドライブを引き出します。

4. 交換用のドライブをドライブ・スロットの位置に合わせます。

   ドライブは、取り付けたスロットに応じて、物理的にアドレスが指定されます。 取り外したドライブと同じスロットに、交換用のドライブを取り付けることが重要です。

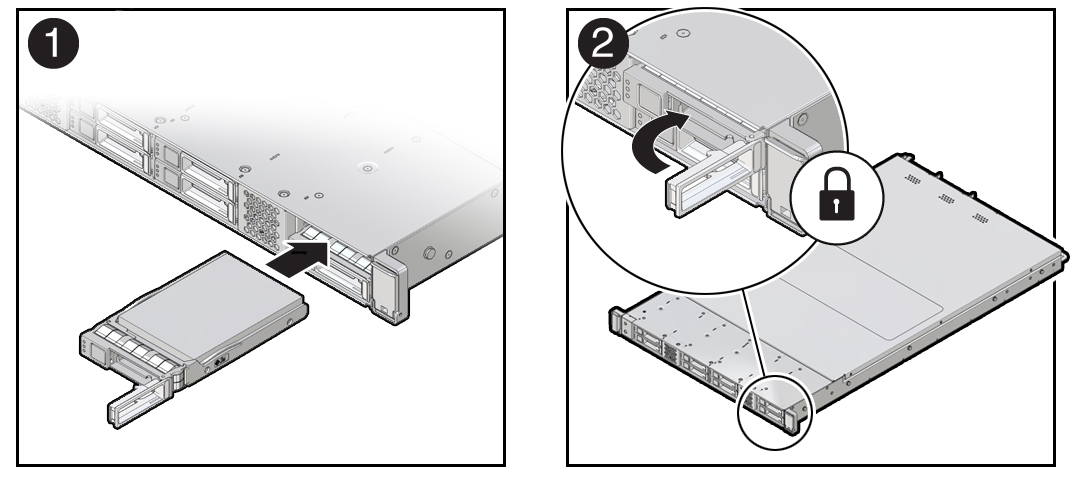

5. ドライブが完全に装着されるまで、ドライブをスロットに挿入します[1]。 次にドライブ・ラッチを閉じてドライブを所定の位置にロックします[2]。

6. 交換用ドライブの電源を入れ、再マウントします。 ホストから次のコマンドを入力します。

   # odaadmcli power disk on pd_xx

   ここでのpd_xxは、手順1で説明した、交換されているディスクの名前です。

   電源投入処理が完了するまでに数分かかる場合があります。 完了すると、ドライブの緑色のOKインジケータが点灯します。

7. 交換用ディスクのステータスを確認するには、ホストから次のコマンドを入力します。

   # odaadmcli show disk

   その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

NVMe拡張ストレージの追加

始める前に

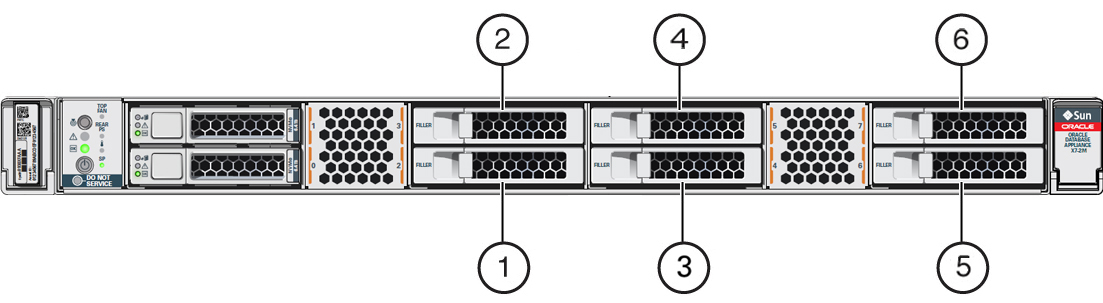

• Oracle Database Appliance X7-2Mは、NVMeドライブ用の6つの拡張スロットをサポートしています。 これらは、システムの前面から見た2〜7のラベルが付いたスロットです(次の図のコールアウト1〜6)。 ストレージ・ドライブは、3つのセットで追加できます。



  デフォルト構成でNVMeドライブが2つしかない場合(ホストからはpd_00とpd_01と表示されます)、3つまたは6つのNVMeドライブでストレージを拡張できます。

  注意:

  ストレージを拡張する場合は、同時に新しいディスクすべてにディスク・ドライブを追加し、サーバー・ノード・ストレージを拡張する必要があります。 ストレージを拡張すると、2つのNVMeドライブのデフォルト構成に戻すことはできません。

• ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

1. フィンガを使用して空になっていないスロットのパネルを取り外し、パネル・リリース・ラッチを開け、フィラーをドライブ・スロットから引き出します。

   注意:

   適切なシステム冷却を確保するために、パネルを一度に1つずつ交換してください。
2. ドライブのリリース・ボタンを押して、新しいドライブのラッチを開きます。

   注意:

   ラッチを外に回しすぎないでください。 故障の原因となります。
3. ドライブが完全に装着されるまで、ドライブをスロットに差し込んで新しいドライブを挿入します。 次に、ドライブ・ラッチを閉じてドライブを所定の位置に固定します。
4. ステップ1を繰り返します。 - 新しいドライブごとに3。

   • Oracle Database Appliance X7-2Mの場合、ホストへのこれらのドライブの名前はpd_02、pd_03、pd_04などとなり、それぞれのドライブ・スロットの番号がpd_07に一致します。

5. ホストから適切なコマンドを入力して、新しいドライブの電源を入れます。

   • 3つのドライブを追加する場合は、次のように入力します。

     # odaadmcli power disk on pd_02

     # odaadmcli power disk on pd_03

     # odaadmcli power disk on pd_04

   • 6つのドライブを追加する場合は、さらに次のように入力します。

     # odaadmcli power disk on pd_05

     # odaadmcli power disk on pd_06

     # odaadmcli power disk on pd_07

   電源投入処理が完了するまでに数分かかる場合があります。 完了すると、新しく取り付けたドライブの緑色のOKインジケータが点灯します。

   注意:

   1つの新しいディスクにストレージの電源を入れて拡張しようとしないで、次の新しいディスクに電源を入れてストレージを拡張しないでください。 ストレージを拡張する前に、緑色のOKインジケータが点灯した状態ですべての新しいディスクの電源をオンにする必要があります。
6. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。

   # odaadmcli expand storage

   システムは新しいストレージを検出して使用します。

   その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネント

この項では、Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネントを交換する手順について説明します。

Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント」にアクセスしてください。 もしあなたがOracle Database Appliance X3-2/X4-2/X5-2,を持っていれば、「Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノード・ホット・プラグ可能コンポーネント」に行ってください。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント」にアクセスしてください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクの一部は、Oracle Server X6-2およびOracle Server X6-2L(Storage Server X6-2 Extreme Flashバージョンを含む)のドキュメンテーション・ライブラリへのOracle Database Applianceライブラリの「外側」へのリンクになります。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用します。

Oracle Database Appliance X6-2S/X6-2M	Oracle Database Appliance X6-2L	Oracle Database Appliance X6-2-HA
非NVMeストレージ・ドライブ(CRU)の保守	非NVMe背面ストレージ・ドライブ(CRU)の保守	非NVMeストレージ・ドライブ(CRU)の保守
NVMeストレージ・ドライブ(CRU)の保守 「注意-」取り外す前にNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。	NVMeストレージ・ドライブ(CRU)の保守 「注意-」取り外す前にNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。	NVMeストレージ・ドライブは、この製品のサーバー・ノードではサポートされていません。
ファン・モジュール(CRU)の保守	ファン・モジュール(CRU)の保守	ファン・モジュール(CRU)の保守
電源装置(CRU)の保守	電源装置(CRU)の保守	電源装置(CRU)の保守

NVMeストレージ・ドライブ(CRU)の保守

この項では、Oracle Database Appliance X6-2シリーズ・システムのNVMeドライブの保守について説明します。

• NVMeストレージ・ドライブの交換

• NVMe拡張ストレージの追加

NVMeストレージ・ドライブの交換

NVMeドライブを取り外す前に、NVMeドライブの電源を切る必要があります。 NVMeドライブをインストールしたら、電源をオンにする必要があります。 障害の発生したドライブは、5分後に自動的に電源が切断されます。

注意:

電源を切断せずにNVMeドライブを取り外すと、オペレーティング・システムが異常終了する可能性があります。 Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

この手順では、Oracle Database X6-2シリーズ・システムのodaadmcli power on/offコマンドを使用してNVMeドライブを交換する方法について説明します。

ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

1. 交換するNVMeドライブを特定します。 ホストで次のコマンドを入力します。

   # odaadmcli show disk

   たとえば、ホストに表示されるドライブ名pd_00およびpd_01は、それぞれドライブ・スロット・ラベルNMe0およびNVMe1に相当します。

2. 交換するドライブをアンマウントし、電源を切断します。 次の内の1つを実行します。
   • 障害の発生したドライブを交換する場合は、その青色の取外し準備完了ライトが点灯しているかどうかを確認します。

     ドライブに障害が発生した場合は、5分後に自動的に電源が切断されてその青色の取外し準備完了インジケータが点灯する必要があります。

   • 交換元のドライブでまだその青色の取外し準備完了インジケータが点灯していない場合は、ホストから次のコマンドを入力してドライブをアンマウントし、電源を切断します。

     # odaadmcli power disk off pd_xx

     ここでのpd_xxは、手順1で説明した、交換元のディスクの名前です。

     次の手順に進む前に、ドライブ上の青色の取外し準備完了インジケータが点灯していることを確認してください。

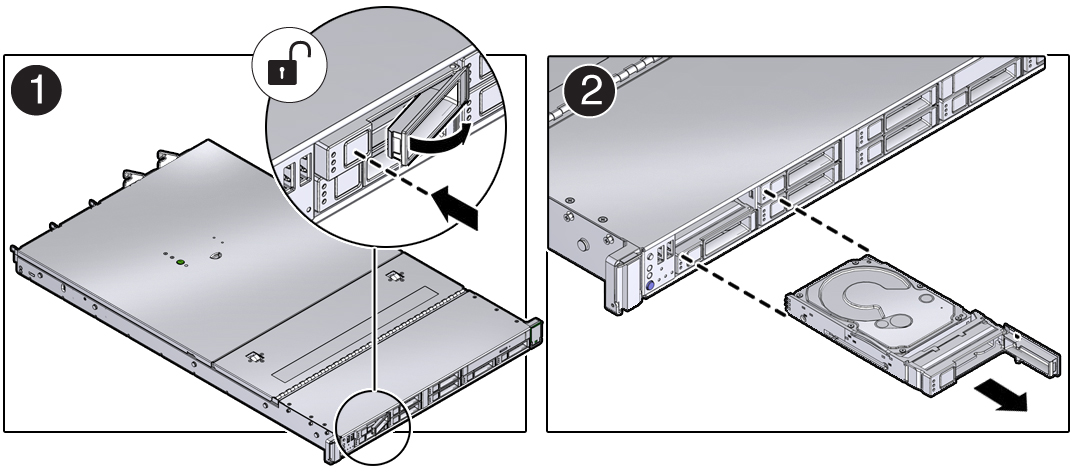

3. ドライブ正面のラッチ・リリース・ボタンを押してドライブ・ラッチ[1]を開き、ラッチをつかみ、ドライブ・スロット[2]からドライブを引き出します。

4. 交換用のドライブをドライブ・スロットの位置に合わせます。

   ドライブは、取り付けたスロットに応じて、物理的にアドレスが指定されます。 取り外したドライブと同じスロットに、交換用のドライブを取り付けることが重要です。

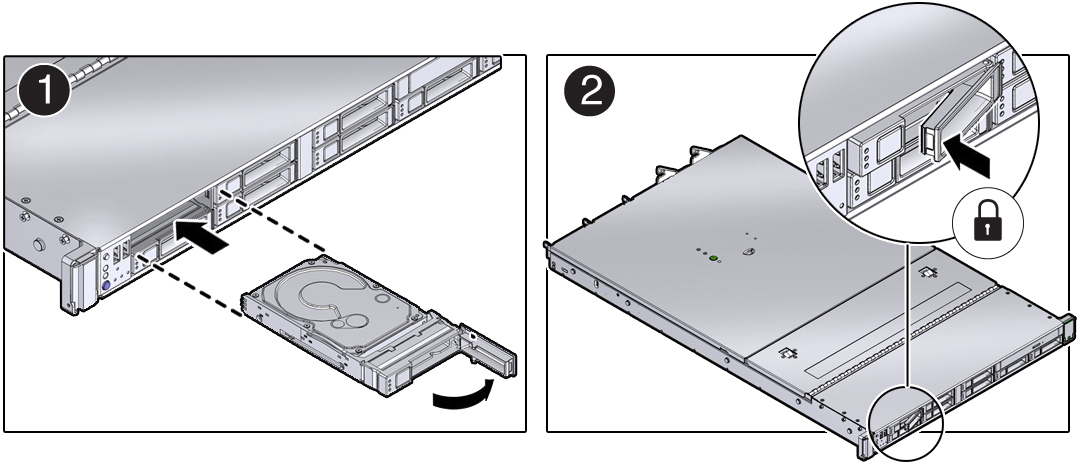

5. ドライブが完全に装着されるまで、ドライブをスロットに挿入します[1]。 次にドライブ・ラッチを閉じてドライブを所定の位置にロックします[2]。

6. 交換用ドライブの電源を入れ、再マウントします。 ホストから次のコマンドを入力します。

   # odaadmcli power disk on pd_xx

   ここでのpd_xxは、手順1で説明した、交換されているディスクの名前です。

   電源投入処理が完了するまでに数分かかる場合があります。 完了すると、ドライブの緑色のOKインジケータが点灯します。

7. 交換用ディスクのステータスを確認するには、ホストから次のコマンドを入力します。

   # odaadmcli show disk

   その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

NVMe拡張ストレージの追加

始める前に

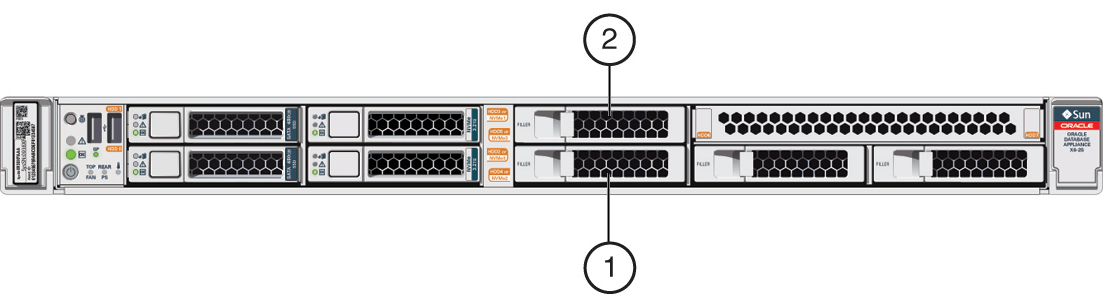

• Oracle Database Appliance X6-2S/X6-2Mは、NVMeドライブ用の2つの拡張スロットをサポートしています。 これらは、システムの正面から見たNVMe2とNVMe3というラベルの付いたスロットです(次の図のコールアウト1と2)。 NVMeストレージを追加するときには、これら両方のスロットを使用する必要があります。



  2つのNVMeドライブ(ホストからpd_00およびpd_01と見なされる)のデフォルト構成がある場合、2つのNVMeドライブを追加してストレージを拡張できます。

  注意:

  ストレージを拡張する場合は、2個のディスクを追加し、同時に両方のディスク上でストレージを拡張する必要があります。 ストレージをNVMeドライブ4個まで拡張した後に、デフォルト構成であるNVMeドライブ2個に戻すことはできません。

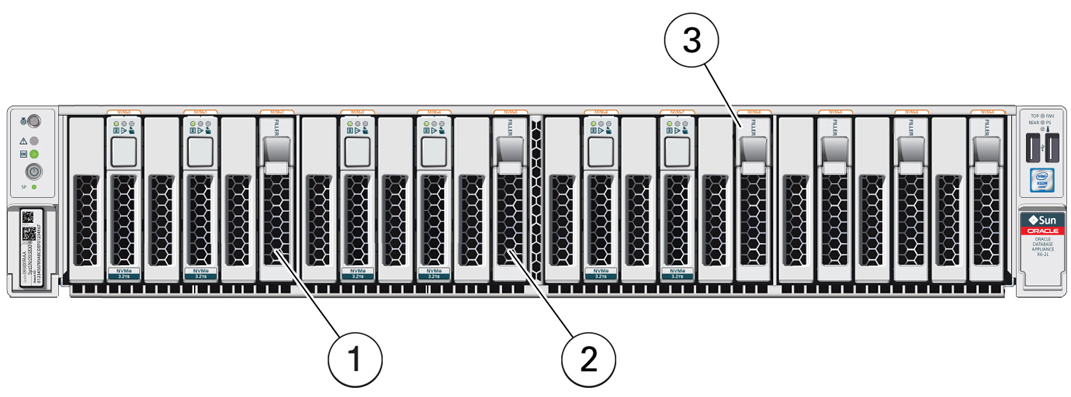

• Oracle Database Appliance X6-2Lは、NVMeドライブ用の3つの拡張スロットをサポートしています。 これらは、システム前面から見たNVMe2、NVMe5、およびNVMe8というラベルの付いたスロットです(次の図のコールアウト1,2,3)。 NVMeストレージを追加するときは、これらの3つのスロットをすべて取り付ける必要があります。

  注意:

  ドライブ・スロットNVMe9、NVMe10、およびNVMe11は、この製品ではサポートされていません。


  ホストからのデフォルト構成のNVMeドライブ(pd_00、pd_01、pd_03、pd_04、pd_06、およびpd_07)を使用している場合は、3つのNVMeドライブを追加してストレージを拡張できます。

  注意:

  ストレージを拡張する場合は、同時に3つのディスクを追加し、3つのディスクすべてにストレージを拡張する必要があります。 ストレージを9つのNVMeドライブに展開すると、6つのNVMeドライブのデフォルト構成に戻すことはできません。

• ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

1. フィンガを使用して空になっていないスロットのパネルを取り外し、パネル・リリース・ラッチを開け、フィラーをドライブ・スロットから引き出します。

   注意:

   適切なシステム冷却を確保するために、パネルを一度に1つずつ交換してください。
2. ドライブのリリース・ボタンを押して、新しいドライブのラッチを開きます。

   注意:

   ラッチを外に回しすぎないでください。 故障の原因となります。
3. ドライブが完全に装着されるまで、ドライブをスロットに差し込んで新しいドライブを挿入します。 次に、ドライブ・ラッチを閉じてドライブを所定の位置に固定します。
4. ステップ1を繰り返します。 - 新しいドライブごとに3。

   • Oracle Database Appliance X6-2S/X6-2Mの場合、ホストへのこれらのドライブの名前は、それぞれのドライブ・スロットの番号付けと一致するpd_02とpd_03になります。

   • Oracle Database Appliance X6-2Lの場合、ホストへのこれらのドライブの名前は、それぞれのドライブ・スロットの番号付けと一致するpd_02、pd_05およびpd_08になります。

5. ホストから適切なコマンドを入力して、新しいドライブの電源を入れます。

   • Oracle Database Appliance X6-2S/X6-2Mの場合は、次のように入力します:

     # odaadmcli power disk on pd_02

     # odaadmcli power disk on pd_03

   • Oracle Database Appliance X6-2Lの場合は、次のように入力します:

     # odaadmcli power disk on pd_02

     # odaadmcli power disk on pd_05

     # odaadmcli power disk on pd_08

   電源投入処理が完了するまでに数分かかる場合があります。 完了すると、新しく取り付けたドライブの緑色のOKインジケータが点灯します。

   注意:

   1つの新しいディスクにストレージの電源を入れて拡張しようとしないで、次の新しいディスクに電源を入れてストレージを拡張しないでください。 ストレージを拡張する前に、緑色のOKインジケータが点灯した状態ですべての新しいディスクの電源をオンにする必要があります。
6. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。

   # odaadmcli expand storage

   システムは新しいストレージを検出して使用します。

   その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノードのホットプラグ対応コンポーネント

このセクションでは、Oracle Database Appliance X3-2/X4-2/X5-2のホット・プラガブル・コンポーネントの交換について説明します。

Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント」にアクセスしてください。 Oracle Database Appliance X6-2シリーズを使用している場合は、Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネントを参照してください。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント」にアクセスしてください。

ホットプラグ対応コンポーネントとは、システムおよびサーバー・ノードの稼働中に取外しおよび取付けが可能なコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクをクリックすると、Oracle Database Applianceライブラリの外部にあるSun Server X3-2、Sun Server X4-2およびOracle Server X5-2ドキュメント・ライブラリの手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用します。

Oracle Database Appliance X3-2	Oracle Database Appliance X4-2	Oracle Database Appliance X5-2
ストレージ・ドライブ(CRU)の保守 ノート - このアプライアンスのベアメタル・インストールでは、サーバー・ノードで障害が発生したディスクを交換した後、oakcli add disk -localコマンドを実行する必要があります。 詳細は、管理およびリファレンス・ガイドを参照してください。	ストレージ・ドライブ(CRU)の保守 ノート - このアプライアンスのベアメタル・インストールでは、サーバー・ノードで障害が発生したディスクを交換した後、oakcli add disk -localコマンドを実行する必要があります。 詳細は、管理およびリファレンス・ガイドを参照してください。	ストレージ・ドライブ(CRU)の保守
ファン・モジュール(CRU)の保守	ファン・モジュール(CRU)の保守	ファン・モジュール(CRU)の保守
電源装置(CRU)の保守	電源装置(CRU)の保守	電源装置(CRU)の保守

Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HAストレージ・シェルフ・ホット・プラグ対応コンポーネント

この項では、Oracle Database Applianceストレージ・シェルフのホットプラグ対応コンポーネントを交換する手順について説明します。 特定のバージョンのOracle Database Applianceでのみストレージ・シェルフがサポートされています。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント」にアクセスしてください。

ストレージ・シェルフ、または拡張ストレージ・シェルフは、次のOracle Database Appliance製品でのみサポートされています。

• Oracle Database Appliance X7-2-HAはDE3-24Cシェルフをサポートしています。

• Oracle Database Appliance X6-2-HAはDE3-24Cシェルフをサポートしています。

• Oracle Database Appliance X5-2では、DE2-24Cシェルフがサポートされています。

• Oracle Database Appliance X3-2およびOracle Database Appliance X4-2はDE2-24Pシェルフをサポートします。

ホットプラグ対応コンポーネントとは、システムおよびサーバー・ノードの稼働中に取外しおよび取付けが可能なコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

データ損失。 データベースが稼動している間は、ストレージ・シェルフまたはストレージ拡張シェルフ(装備されている場合)の両方の電源装置から電源を切断しないでください。 ストレージ・シェルフまたは拡張ストレージ・シェルフの電源を切断する必要がある場合、まずデータベースを停止します。

注意:

ストレージ・シェルフ・コンポーネント(ディスク、SASケーブルなど)の物理的な取付けまたは取外しアクションの後は、システム・ソフトウェアがそのイベントを完全に処理できるように、次のアクションを実行する前に待機する必要があります。 完了するまでに数分かかることがあります。

ストレージ・シェルフ・コンポーネントのサービス

Oracle Database Appliance X5-2-DE (DE3-24C)、Oracle Database Appliance X6-2-HA (DE3-24C)、Oracle Database Appliance X5-2 (DE2-24C)およびOracle Database Appliance X3-2/X4-2 (DE2-24P)保管棚コンポーネント保管棚の電源が入っていて稼動している間は、すべて交換することができます。 これには、次が含まれます。

• オプションのOracle Database Appliance X7-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

• オプションのOracle Database Appliance X6-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

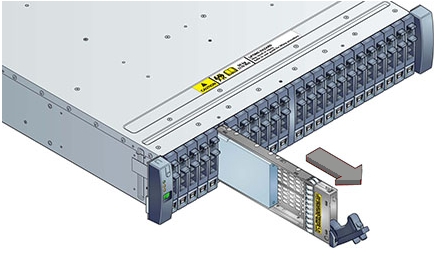

• ストレージ・シェルフのHDDまたはSSD (CRU)を交換する

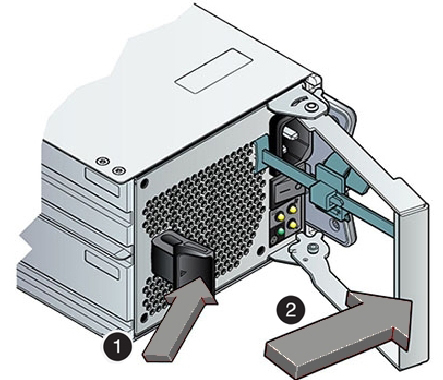

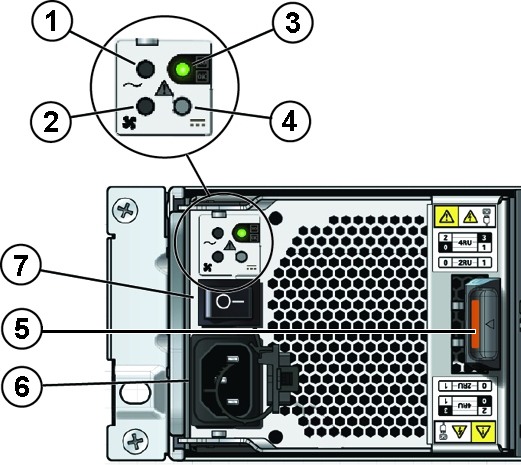

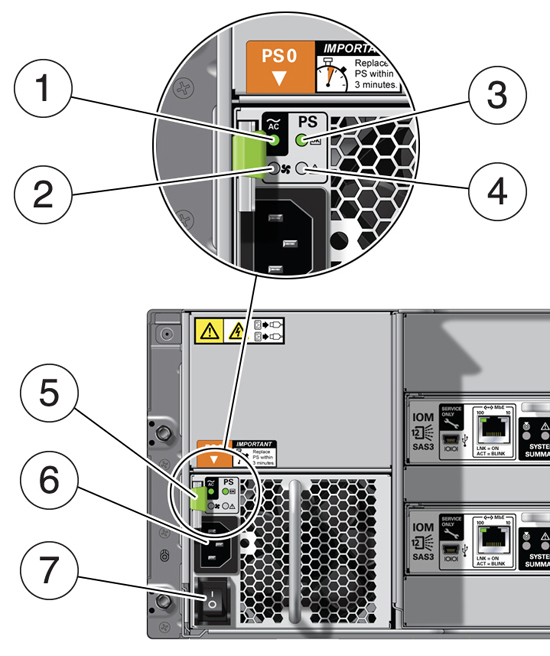

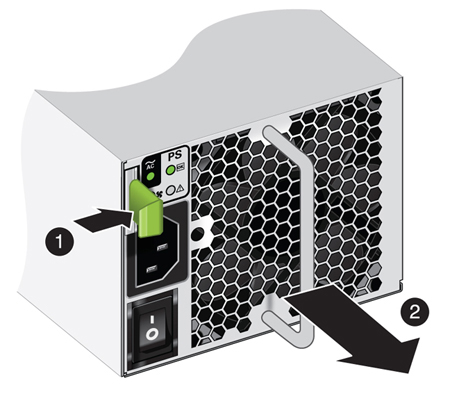

• ストレージ・シェルフの電源装置(CRU)を交換する

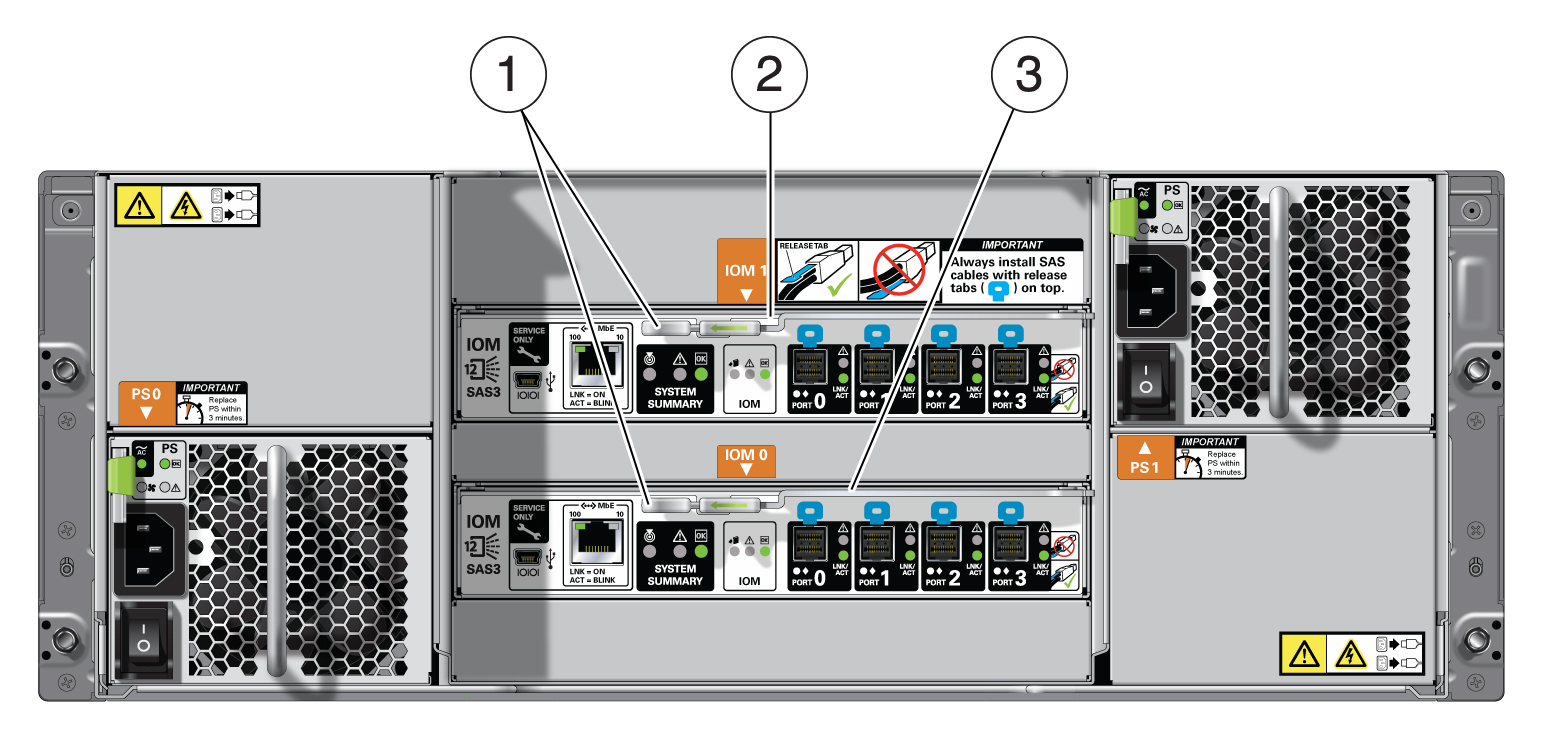

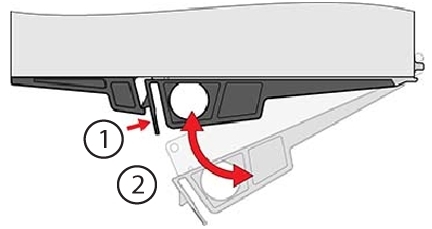

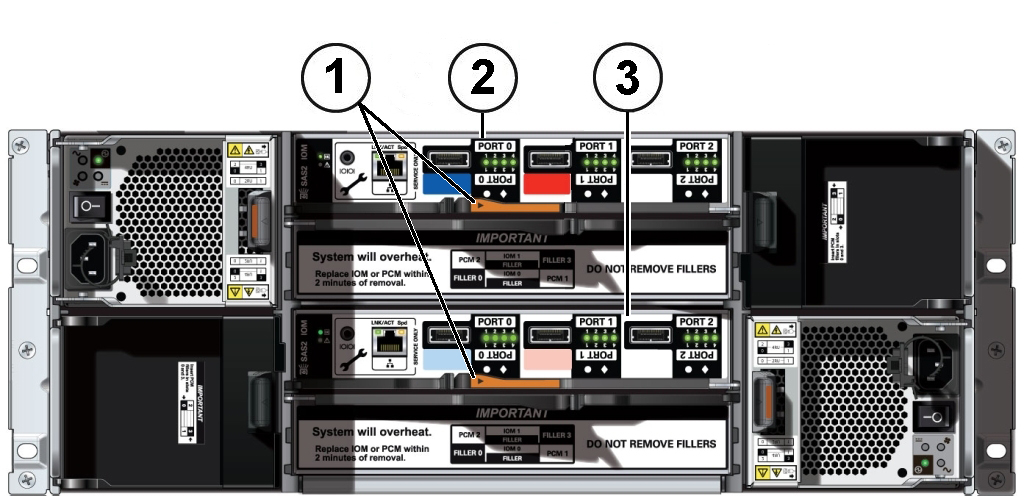

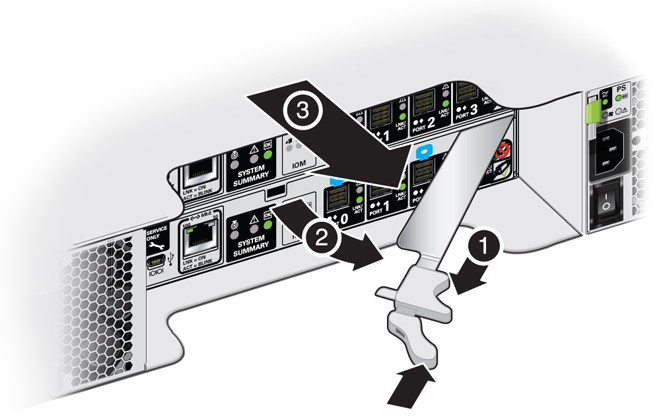

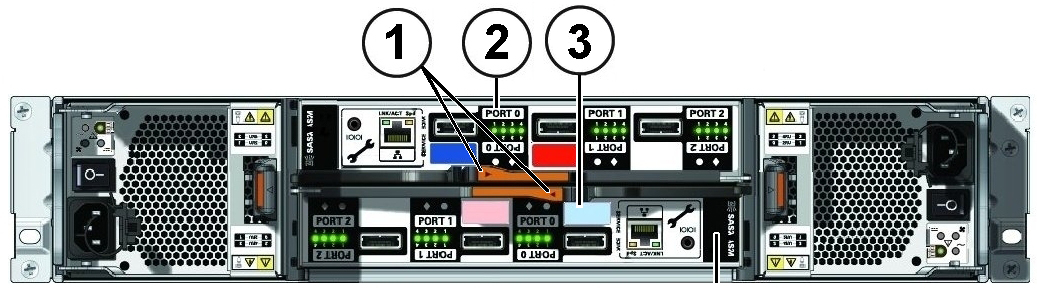

• ストレージ・シェルフのI/Oモジュール(CRU)を交換する

オプションのOracle Database Appliance X7-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

始める前に

• 部分的に配置された「Oracle Database Appliance X7-2-HAストレージ・シェルフ」ベース構成は、3.2 TB SSD (5パックで利用可能)または10 TB HDD (15パックで利用可能)のいずれかのための15個の拡張スロットをサポートします。 これらの拡張スロットは、システムの前面から見て5〜19のラベルが付いています(次の図のコールアウト5〜19)。 次の点に注意してください。

  • アプライアンスを実行しながら、3.2 TB SSDの基本構成ストレージ・シェルフをアップグレードすることができます。 ストレージを拡張するときは、最初にすべてのディスクを追加してから、新しいディスクすべてのストレージを同時に展開する必要があります。 追加ディスクをサポートするようにストレージを拡張すると、基本構成(スロット5〜19のドライブはありません)に戻すことはできません。

  • 10 TB HDDを搭載した基本構成のストレージ・シェルフをアップグレードするには、3.2 TBのSSDをシェルフ・ストレージ・スロット0-4からスロット15-19に移動する必要があります。 この手順では、アプライアンスの電源を切る必要があります。 さらに、このアップグレードでは、アプライアンスの「デプロイメントとユーザー・ガイド」で説明されているように、クリーンアップを実行し、アプライアンスを再デプロイしてデータベースをリストアする必要があります。 追加ディスクをサポートするようにストレージを拡張すると、基本構成(スロット5〜19のドライブはありません)に戻すことはできません。

  注意:

  別のストレージ・シェルフを追加する予定がある場合は、最初のストレージ・シェルフと同じにする必要があります。


• ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

1. 新しいドライブをストレージ・シェルフに取り付けるには、次の手順を実行します:

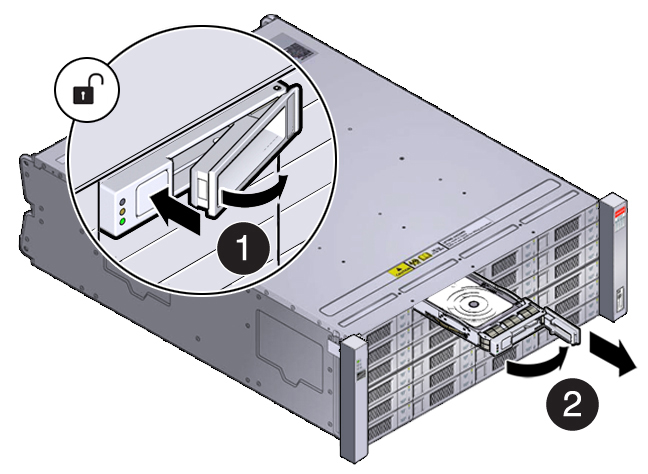

   1. リリース・ボタン[1]を押してドライブ・スロット[2]から取り外し、パネルの1つをスロット5-19から取り外します。

      注意:

      パネルをドライブごとに1つずつ交換して、適切なストレージ・シェルフ・シャーシの冷却を確保してください。


   2. ドライブのリリース・ボタンを押して、新しいドライブのドライブ・レバーを開きます。

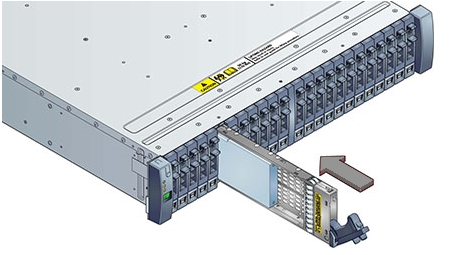

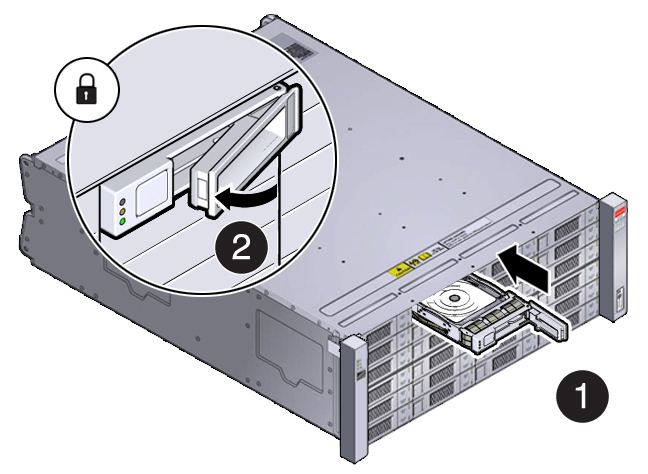

   3. 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタに接続します。 次に、レバーを閉じてドライブを完全に装着し、[2]に固定します。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。



   4. ストレージ・シェルフ内の空のドライブ・スロットがすべて新しいドライブでいっぱいになるまで、ステップaからステップcを繰り返します。

      注意:

      拡張ストレージを使用する前に、各新しいドライブのOKインジケータが緑色で点灯して準備完了状態であることを確認してください。
2. 次の内の1つを実行します。

   • シェルフに3.2 TBのSSDを追加した場合は、システム・ストレージを拡張して新しいドライブを追加します。 ホストから次のコマンドを入力します。

     # odaadmcli expand storage

     システムは新しいストレージを検出して使用します。

   • 10 TBのHDDをシェルフに追加して(既存の3.2 TB SSDを移動した場合)、アプライアンスの「デプロイメントとユーザー・ガイド」で説明されているように、クリーンアップを実行し、アプライアンスを再デプロイしてデータベースをリストアします。

3. また、ストレージ拡張シェルフを追加する場合は、これを行うことができます。

   ストレージ拡張シェルフのアタッチとケーブル・アタッチについては、「Oracle Database Appliance デプロイメントとユーザー・ガイド」を参照してください。

オプションのOracle Database Appliance X6-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

始める前に

• 「Oracle Database Appliance X6-2-HAストレージ・シェルフ」の基本構成(半額)は、1.6 TB SSDドライブ用に10個の拡張スロットをサポートします。 これらは、システムの前面から見て10〜19のラベルが付いたスロットです(次の図のコールアウト10〜19)。 ストレージ・シェルフに追加するときには、これらのスロットをすべて同時に挿入する必要があります。 このアップグレードは、アプライアンスを実行して実行できます。



  注意:

  ストレージを拡張する場合は、最初にすべてのディスクを追加してから、すべての新しいディスク上で同時にストレージを拡張する必要があります。 スロット10-19のディスクをサポートするようにストレージを拡張すると、基本構成(スロット10-19のドライブなし)に戻すことはできません。

  また、既存のストレージ・シェルフを完全に占有するまで、ストレージ拡張シェルフをアプライアンス構成に追加することはできません。

• ここにリストされているoakcliコマンドは、rootユーザーとして実行する必要があります。

1. 新しいドライブをストレージ・シェルフに取り付けるには、次の手順を実行します:

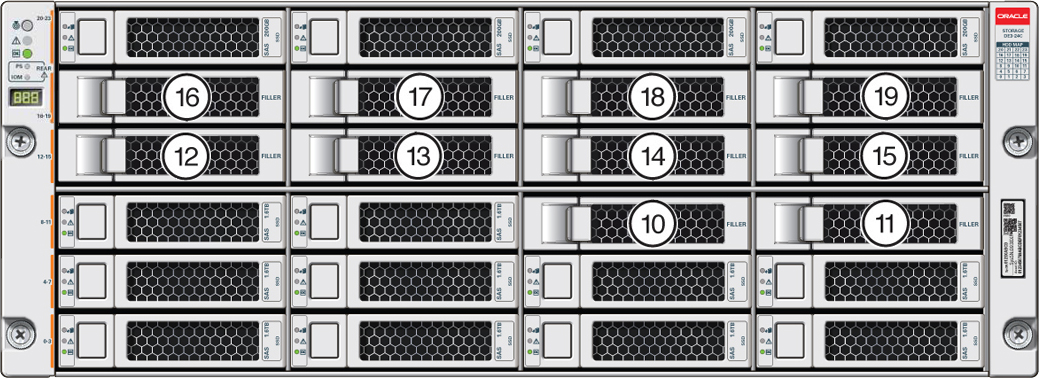

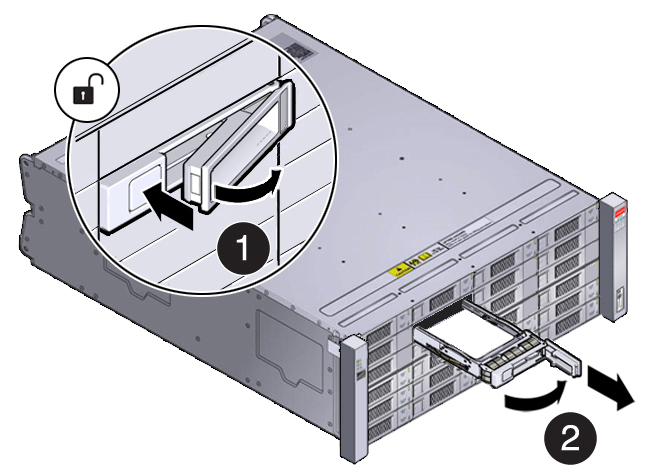

   1. 取り外しボタン[1]を押してドライブ・スロット[2]から取り外し、スロット10-19からパネルの1つを取り外します。

      注意:

      パネルをドライブごとに1つずつ交換して、適切なストレージ・シェルフ・シャーシの冷却を確保してください。


   2. ドライブのリリース・ボタンを押して、新しいドライブのドライブ・レバーを開きます。

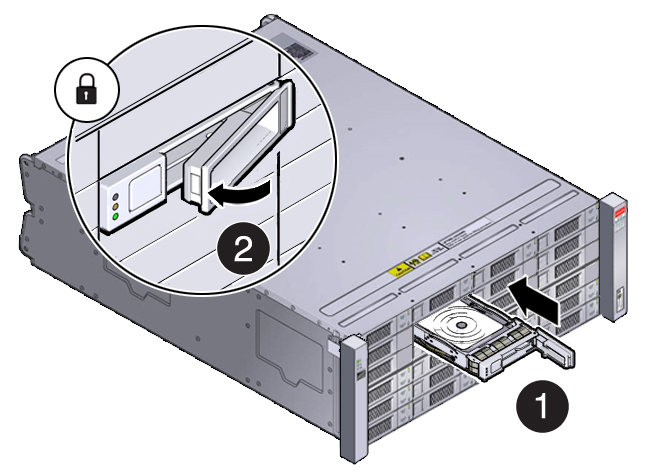

   3. 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタに接続します。 次に、レバーを閉じてドライブを完全に装着し、[2]に固定します。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。



   4. ストレージ・シェルフ内の空のドライブ・スロットがすべて新しいドライブでいっぱいになるまで、ステップaからステップcを繰り返します。

      注意:

      拡張ストレージを使用する前に、各新しいドライブのOKインジケータが緑色で点灯して準備完了状態であることを確認してください。
2. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。

   # oakcli expand storage

   システムは新しいストレージを検出して使用します。

3. また、ストレージ拡張シェルフを追加する場合は、これを行うことができます。

   ストレージ拡張シェルフのアタッチとケーブル・アタッチについては、「Oracle Database Appliance デプロイメントとユーザー・ガイド」を参照してください。

ストレージ・シェルフのHDDまたはSSD (CRU)を交換する

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 完了するまでに数分かかることがあります。

1. ストレージ・シェルフの前面にある故障したドライブの位置を確認します。

   保守要求インジケータまたは取り外し準備完了インジケータが点灯しているドライブを探します。

   注意:

   装置の損傷。 交換品の準備ができていない場合、ドライブを取り外さないでください。
2. ドライブを取り外す:

   • DE3-24Cの場合、リリース・ボタン[1]を押してドライブ・レバーを離します。 DE2-24Cの場合、リリース・ラッチをデボスの矢印のようにスライドさせて、ドライブ・レバーを離します。 次に、レバーを開いたまま回転させ、ドライブ本文をつかみ、ドライブをストレージ・シェルフ[2]から引き出します。




   • DE2-24Pの場合、リリース・ラッチをデボスの矢印のようにスライドさせて、ドライブ・レバーを離します。 次に、レバーを開いたまま回転させ、ドライブ本文をつかみ、ドライブをストレージ・シェルフから引き出します。



3. 交換用ドライブを取り付ける:

   • DE2-24CおよびDE3-24Cの場合は、交換用ドライブのドライブ・レバーを開き、新しいドライブをドライブ・スロット[1]に差し込んで、バックプレーン・コネクタに接続します。 次に、レバーを閉じてドライブを完全に装着し、[2]に固定します。 ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。




   • DE2-24Pの場合は、交換用ドライブのドライブ・レバーを開き、ドライブがバックプレーン・コネクタにかみ合うまでドライブ・スロットに差し込みます。 次に、レバーを閉じてドライブを完全に固定し、所定の位置に固定します。 ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。



4. インストールが完了すると、システムは交換用ドライブを自動的に検出して使用する必要があります。 交換用ドライブの緑色のOKインジケータが点灯して、ドライブが準備完了であることを確認します。

   これには数分かかることがあります。

ストレージ・シェルフの電源装置(CRU)を交換する

ストレージ・シェルフおよびストレージ拡張シェルフには、それぞれ2つの電源装置があります。 電源装置のインジケータ(LED)は、動作状態を示します。

電源装置は冗長化されており、アプライアンスの稼働中に交換できます。

DE3-24C電源を示す例:

DE2-24CまたはDE2-24Pの電源装置を示す例:

コールアウト	説明
1	AC電源障害インジケータ
2	ファン障害インジケータ
3	電源装置のステータス・インジケータ
4	DC電源障害インジケータ
5	リリース・レバー
6	ACコネクタ
7	オン/オフ・スイッチ

インジケータのいずれかがオレンジ色の場合、または電源装置のステータス・インジケータが点灯していない場合、電源装置を交換します。

1. 電源装置のオン/オフ・スイッチが"O"のオフ位置にあることを確認します。
2. 電源コードの結束ストラップを電源コードから外し、電源コードを電源装置から外します。
3. 電源装置ユニットを取り外す:

   • DE3-24Cの場合は、電源装置のハンドルを持ち、リリース・ボタン[1]を押し、電源装置をシャーシからスライドさせます[2]。




   • DE2-24CまたはDE2-24Pの場合は、リリース・ボタン[1]を押し、電源ハンドルをつかんで開き[2]に回します。 電源装置をシャーシから引き出します。



4. 交換用電源装置のレバー/イジェクト・アームを開きます。
5. 交換用の電源装置モジュールをシャーシにスライドさせます。

   ピンを曲げないように注意してください。

6. レバー/イジェクト・アームを閉じます。

   「カチッ」という音がするまでレバーを押して完全に閉じます。

ストレージ・シェルフのI/Oモジュール(CRU)を交換する

ストレージ・シェルフSAS I/Oモジュールは完全に冗長化されており、アプライアンスの実行中に交換できます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

1. I/Oモジュールからケーブルを取り外します。

   適切なコネクタに戻せるようにケーブルに印を付けます。

   DE3-24Cを示す例:




   DE2-24Cの例を次に示します。




   DE2-24Pの例を次に示します。




   コールアウト	説明
   1	I/Oモジュールの固定レバー
   2	I/Oモジュール1 (上部)
   3	I/Oモジュール0 (下部)

2. I/Oモジュールを取り外す:

   • DE3-24Cの場合、親指と人差し指でリリース・ボタン[1]を一緒に締めて、ロック・レバー[2]を離します。 レバーをつかみ、シャーシからI/Oモジュールを取り外します[3]。




   • DE2-24CまたはDE2-24Pの場合は、親指と人差し指でリリース・ボタン[1]をロック・レバーの穴に向けて絞ってレバー[2]を離します。 レバーをつかみ、シャーシからI/Oモジュールを取り外します。




   注意:

   装置の損傷。 I/Oモジュールの背面のコネクタ・ピンを損傷しないように注意してください。
3. 新しいI/Oモジュールのレバーをまだ開いていない場合は、開きます。
4. 新しいI/Oモジュールをディスク・シェルフに差し込み、固定レバーを閉じます。
5. ケーブルを再び接続します。
6. 新しいI/Oモジュールが適切に動作していることを確認します。

   • 約60秒後、電源LEDが緑色になり、障害/位置特定LEDが消灯している必要があります。

   • ケーブルが接続されている各ポートの4つのアクティビティLEDがすべて緑色である必要があります。

Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント

このセクションでは、ホット・プラガブルなコンポーネントをOracle Database Applianceバージョン1に置き換える方法について説明します。

Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント」にアクセスしてください。 Oracle Database Appliance X6-2シリーズを使用している場合は、Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネントを参照してください。 Oracle Database Applianceを持っているなら、X3-2/X4-2/X5-2,は「Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノード・ホット・プラグ可能コンポーネント」に行きます。

特定のバージョンのOracle Database Applianceのみがストレージ・シェルフをサポートします(Oracle Database Applianceバージョン1ではサポートされていません)。 ストレージ・シェルフをサポートするOracle Database Applianceがあり、そのコンポーネントをサービスする必要がある場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HAストレージ・シェルフ・ホット・プラグ対応コンポーネント」を参照してください。

ホットプラグ対応コンポーネントとは、システムおよびサーバー・ノードの稼働中に取外しおよび取付けが可能なコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

Oracle Database Applianceバージョン1では、次のデバイスがホット・プラガブルです:

• ストレージ・ドライブおよび起動ドライブ。 ストレージ・ドライブおよび起動ドライブ(CRU)の保守を参照してください。

• ファン・モジュール。 ファン・モジュール(CRU)の保守を参照してください。

• 電源装置。 電源装置(CRU)の保守を参照してください。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

注意:

Oracle Database Applianceバージョン1では、障害の発生したディスクを交換した後にoakcli add disk -localコマンドを実行する必要があります。 詳細は、管理およびリファレンス・ガイドを参照してください。
