1 システムのステータス・インジケータおよびLEDの概要

このマニュアルでは、Oracle Database Applianceハードウェアの保守の手順について説明します。 Oracle Database Applianceには次のようなバージョンがあります。

• Oracle Database Appliance X7-2S/X7-2M

• Oracle Database Appliance X7-2-HA (高可用性)

• Oracle Database Appliance X6-2S/X6-2M/X6-2L

• Oracle Database Appliance X6-2-HA(高可用性)

• Oracle Database Appliance X5-2

• Oracle Database Appliance X4-2

• Oracle Database Appliance X3-2

• Oracle Database Applianceバージョン1(オリジナル・バージョンまたはV1とも呼ばれる)

この章の次の各項では、システムのステータス・インジケータおよびLEDについて説明します。

• Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ

• Oracle Database Appliance X7-2-HAステータス・インジケータ

• Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ

• Oracle Database Appliance X6-2-HAステータス・インジケータ

• Oracle Database Appliance X5-2のステータス・インジケータ

• Oracle Database Appliance X3-2/X4-2のステータス・インジケータ

• Oracle Database Applianceバージョン1ステータス・インジケータ

システムの機能およびラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。 ケーブル接続、Oracle ILOMの初期設定、アプライアンス・ソフトウェアのセットアップについては、Oracle Database Appliance X6またはX7シリーズの「デプロイメントとユーザー・ガイド」またはOracle Database Appliance X3-2/X4-2/X5-2またはバージョン1の「スタート・ガイド」を参照してください。

Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ

次のトピックでは、Oracle Database Appliance X7-2S/X7-2Mのステータス・インジケータについて説明します。 これらには、サーバーのフロント・パネルとバック・パネル、ストレージ・ドライブ、および電源装置のコントロールとインディケータが含まれています。

• Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ

ここでは、Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ(LED)について説明します。

サーバーのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mサーバーのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
3	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
4	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
5	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
6	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
7	サービスなし: 白	システムがサービスの準備ができていないことを示します。 消灯 - 正常動作。 点灯 - システムはサービスの準備ができていません。 ノート - 「サービスなし」インジケータは、アプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
10	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
11	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
12	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバーのバック・パネルのステータス・インジケータ

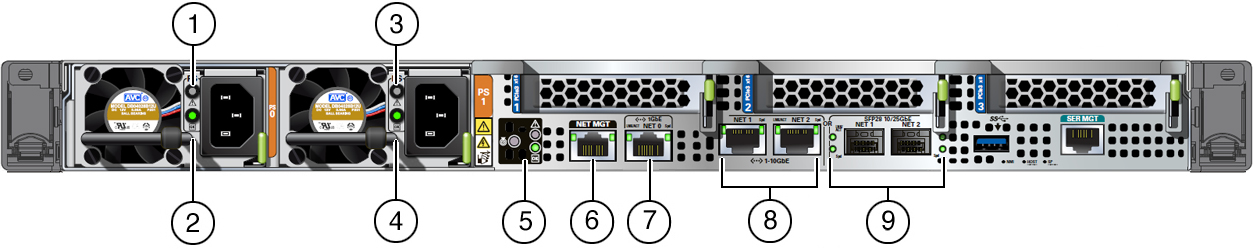

Oracle Database Appliance X7-2S/X7-2Mサーバーのバック・パネルには、システム、電源、ネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	NET 0ポート: 緑色	10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ: 点灯 - 1000Base-T link. 消灯 - 10/100BASE-Tリンク。 左上のリンク・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
8	NET 1および2 10 GbEポート: 緑色/オレンジ色 「ノート-」 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10 GbEイーサネット管理インタフェース 左上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のスピード・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) アン・バー・オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.
9	NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 「ノート-」 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10/25 SFP28イーサネット管理インタフェース トップ・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 ボトム速度インジケータ: 消灯 - アクティビティはありません。 アン・バー・オン - 10GbE link. グリーン・オン - 25GbE link.

Oracle Database Appliance X7-2-HAステータス・インジケータ

次のトピックでは、Oracle Database Appliance X7-2-HAステータス・インジケータについて説明します。 それらには、サーバー・ノードとストレージ・シェルフのフロント・パネル、ハード・ドライブ、SSDドライブ、電源装置、およびSAS I/Oモジュールのコントロールとインジケータが含まれています。

• Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ

• Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ

Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ

ここでは、Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ(LED)について説明します。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X7-2-HAサーバー・ノードのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
3	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
4	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
5	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
6	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
7	サービスなし: 白	システムがサービスの準備ができていないことを示します。 消灯 - 正常動作。 点灯 - システムはサービスの準備ができていません。 ノート - 「サービスなし」インジケータは、アプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。

サーバー・ノードのバック・パネル・ステータス・インジケータ

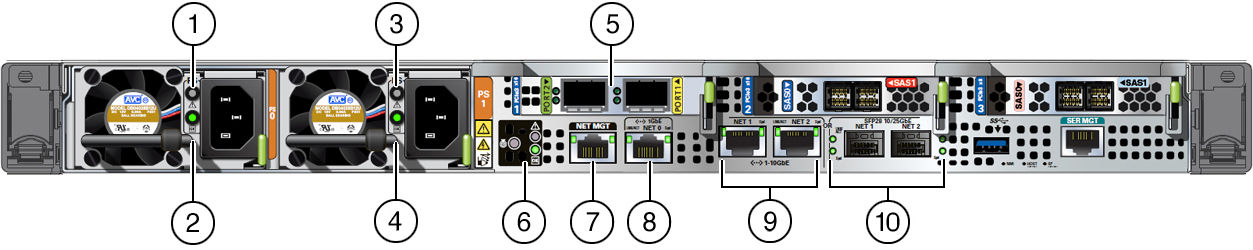

Oracle Database Appliance X7-2-HAサーバー・ノードのバック・パネルには、システム、電源、およびネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	ポート1および2プライベート・クラスタ相互接続10/25 GbE SFP28ポート: green/yellow	10/25 GbE SFP28インタフェース トップ・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 ボトム速度インジケータ: グリーン・オン - 25GbE link. 黄色い - 10GbE link.
6	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
7	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
8	NET 0ポート: 緑色	10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 左上のリンク・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
9	NET 1および2 10 GbEポート: 緑色/オレンジ色 「ノート-」 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10 GbEイーサネット管理インタフェース 左上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のスピード・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) アン・バー・オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.
10	NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 「ノート-」 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10/25 GbE SFP28インタフェース トップ・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 ボトム速度インジケータ: 消灯 - アクティビティはありません。 アン・バー・オン - 10GbE link. グリーン・オン - 25GbE link.

Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ

ストレージ・シェルフは、Oracle Database Appliance X7-2-HAでサポートされています。 フロント・パネル、ハード・ドライブ、SSDドライブ、電源装置およびSAS I/Oモジュールにコントロールとインジケータがあります。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

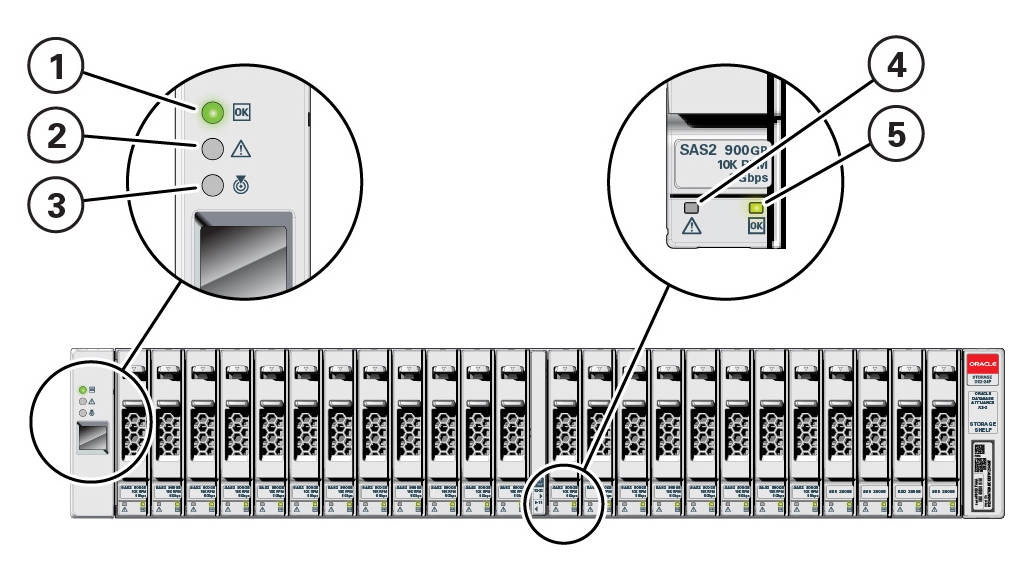

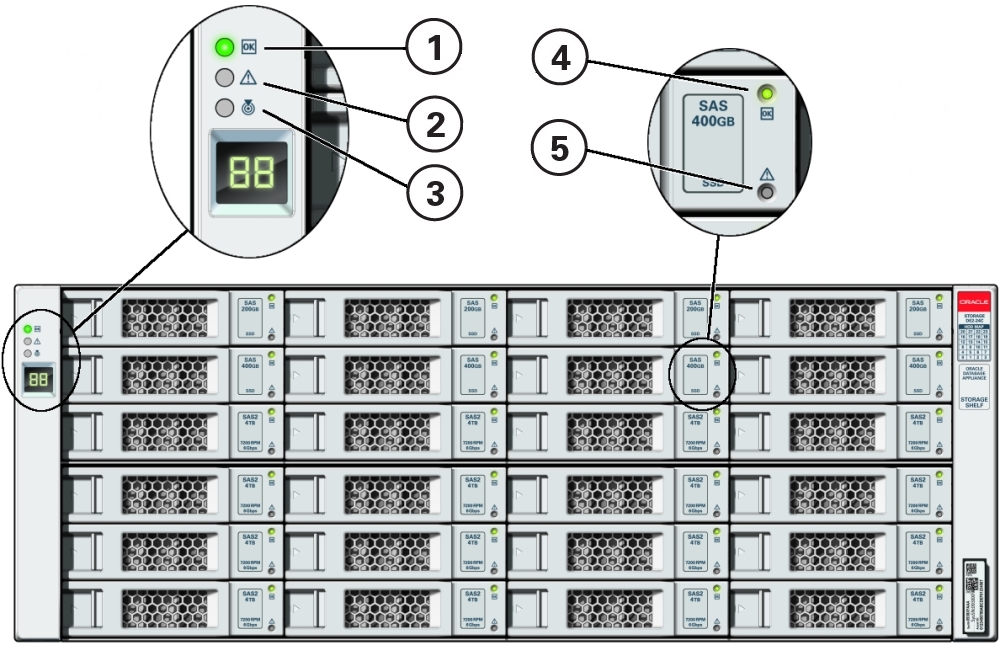

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエン・クロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
3	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
4	電源装置の障害インジケータ: オレンジ色	点灯 - 電源装置の障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、どの電源装置に障害があるかを確認します。 消灯 - 正常動作。
5	SAS I/Oモジュール障害インジケータ: オレンジ色	点灯 - SAS I/Oモジュールの障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、障害のあるモジュールを判別します。 消灯 - 正常動作。
6	Ready-to-Remove: 青色	点灯 - ストレージ・ドライブは、ホット・プラグ操作中に安全に取り外すことができます。 消灯 - ストレージ・ドライブは取り外す準備ができていません。
7	ドライブ要点検: オレンジ色	消灯 - 正常動作。 点灯 - ディスク・ドライブに障害があります。
8	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

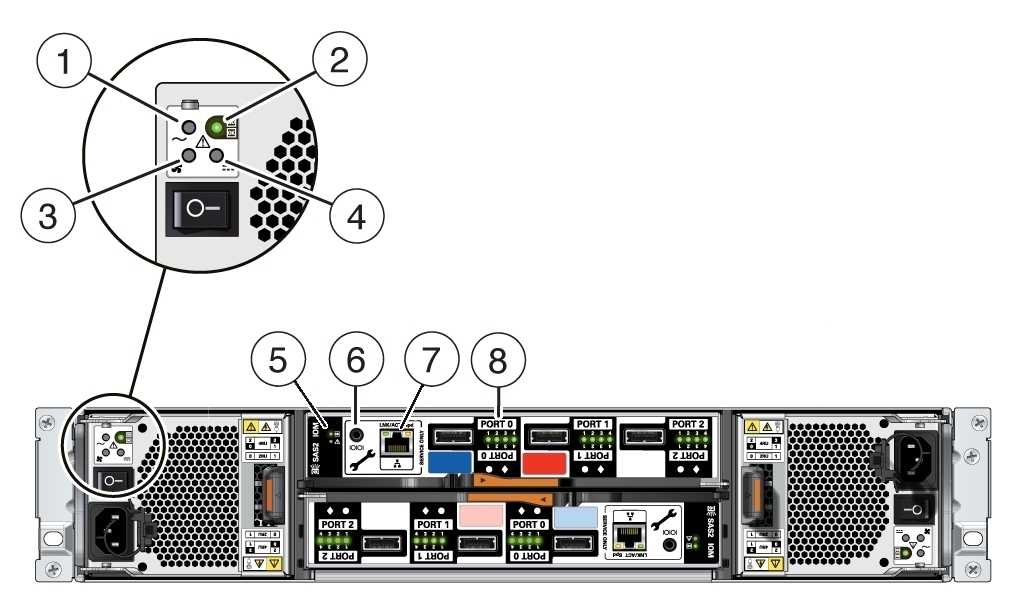

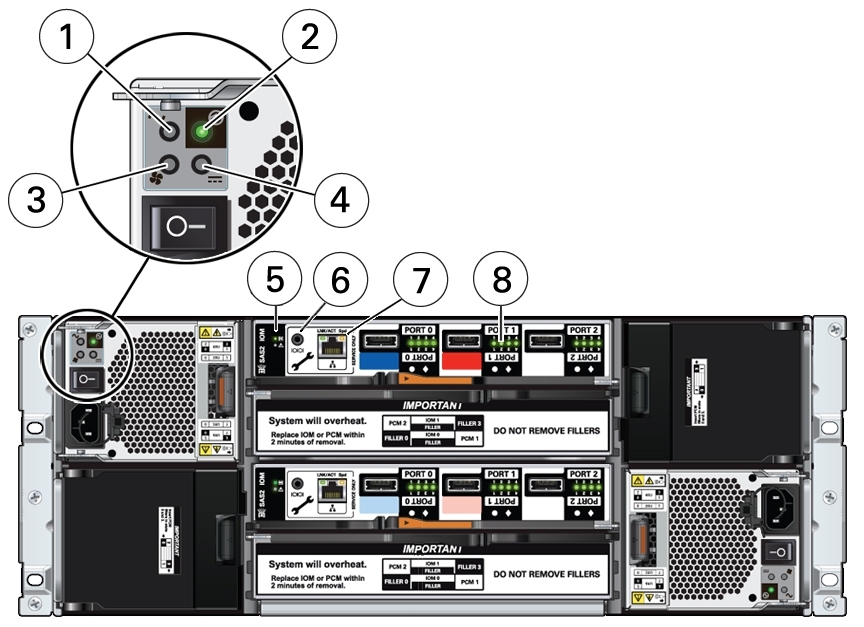

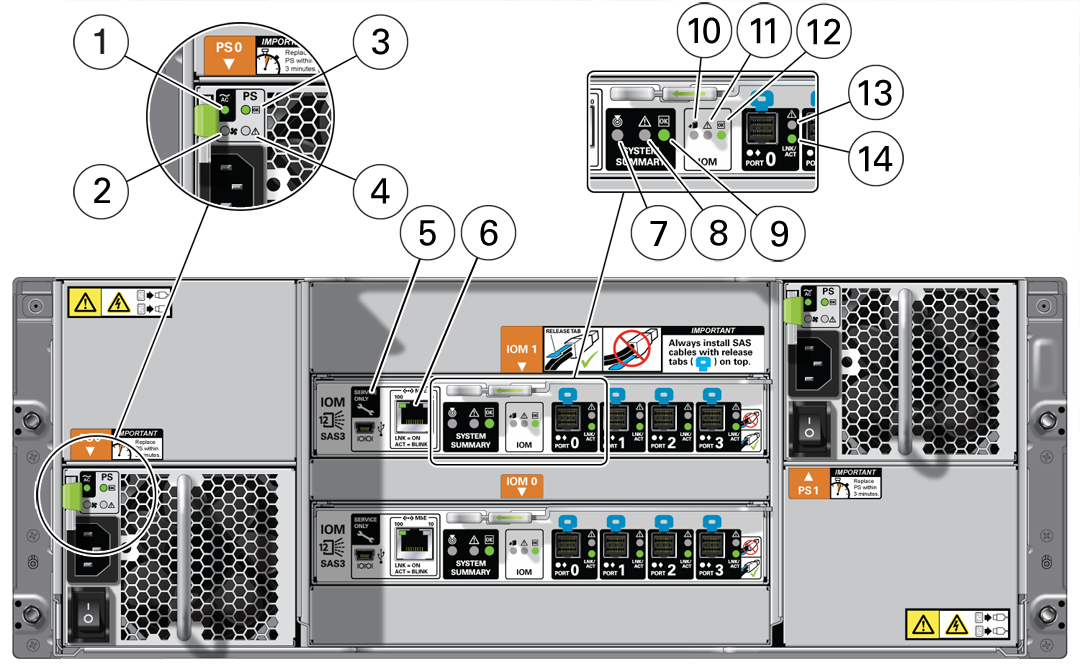

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)のバック・パネルとドライブのコントロールとインジケータを示しています。

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源に障害が発生したことを示します。 消灯 - 正常動作。
2	ファン障害インジケータ: オレンジ色	点灯 - ファンに障害があります。 消灯 - 正常動作。
3	電源装置のステータス・インジケータ: 緑色	点灯 - 電源装置は正常に動作しています。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 正常動作。
5	予約済	このポートはOracle Service用に予約されています。
6	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
7	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
8	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
9	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
10	SAS I/Oモジュールの取り外し準備完了: 青色	点灯 - ホット・プラグ操作中は、I/Oモジュールを安全に取り外すことができます。 消灯 - I/Oモジュールは削除の準備ができていません。
11	SAS I/Oモジュール・サービス必須インジケータ: オレンジ色	消灯 - 正常動作。 着実に - SAS I/Oモジュールに障害があります。
12	SAS I/OモジュールOK: 緑色	点灯 - I/Oモジュールの電源が入っていて、正常に動作しています。 消灯 - I/Oモジュールの電源が入っていないか、電源が入っていません。
13	ホストSASポート・サービス要求インジケータ: オレンジ色	消灯 - 正常動作。 着実に - ポートまたは接続に障害があります。
14	ホストSASポート・アクティビティ・インジケータ: 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ

次のトピックでは、Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータについて説明します。 これらには、サーバーのフロント・パネルとバック・パネル、ストレージ・ドライブ、および電源装置のコントロールとインディケータが含まれています。

• Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ

• Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ

Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ

ここでは、Oracle Database Appliance X6-2S/X6-2Mサーバーのステータス・インジケータ(LED)について説明します。

サーバーのフロント・パネルのステータス・インジケータ

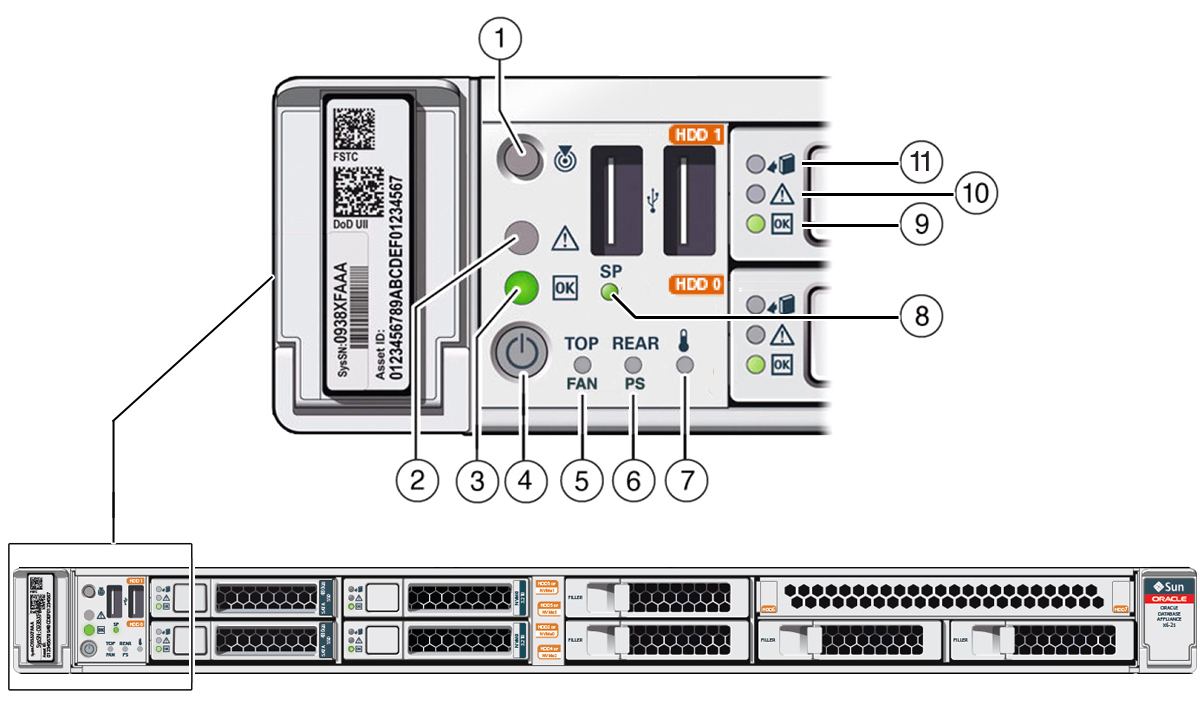

Oracle Database Appliance X6-2S/X6-2Mサーバーのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバーのバック・パネルのステータス・インジケータ

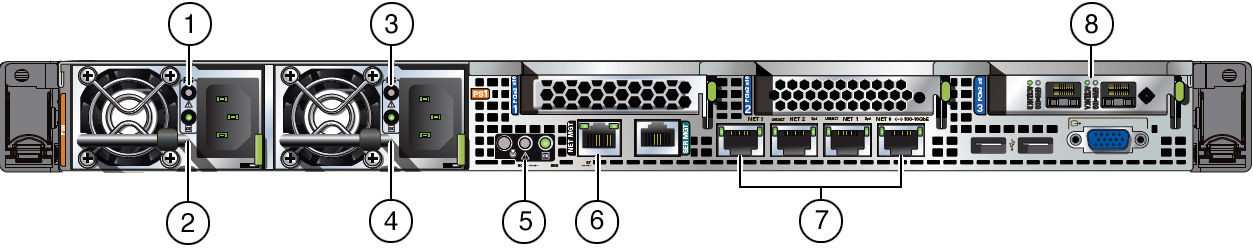

Oracle Database Appliance X6-2S/X6-2Mサーバーのバック・パネルには、システム、電源、ネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット・インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) アン・バー・オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.
8	デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色	1000/10000 BASE-Tイーサネット管理インタフェース。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。

Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ

ここでは、Oracle Database Appliance X6-2Lサーバーのステータス・インジケータ(LED)について説明します。

サーバーのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X6-2Lサーバーのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
6	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
7	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
8	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。
9	トップ・ファン: オレンジ色 リアPS: オレンジ色 過熱警告: オレンジ色	トップ・ファン: 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。 リアPS: 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。 過熱警告: 消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムで過熱警告状態が発生しています。 ノート - これは警告であり、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。

サーバーのバック・パネルのステータス・インジケータ

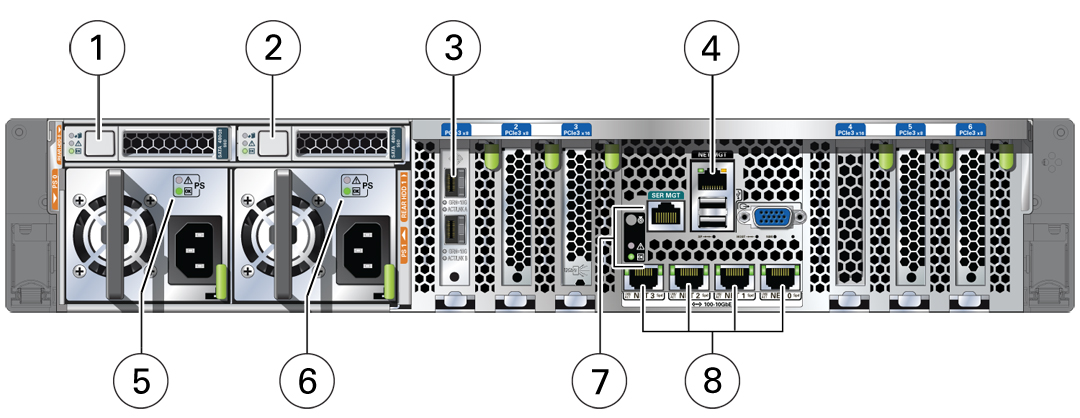

Oracle Database Appliance X6-2Lサーバーのバック・パネルには、背面ドライブ、システム、電源、およびネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 2	ストレージ・ドライブのステータス: 様々	これらはフロント・パネルと同じように動作します。
3	デュアル・ポート10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色	GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
4	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
5, 6	PSサービスが必要: オレンジ色 PS OK: 緑色	PSサービスが必要: 消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または過小電圧を検出しました。 PS OK: 消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
7	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) アン・バー・オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.

Oracle Database Appliance X6-2-HAステータス・インジケータ

次のトピックでは、Oracle Database Appliance X6-2-HAステータス・インジケータについて説明します。 それらには、サーバー・ノードとストレージ・シェルフのフロント・パネル、ハード・ドライブ、SSDドライブ、電源装置、およびSAS I/Oモジュールのコントロールとインジケータが含まれています。

• Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ

• Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ

Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ

これらのトピックでは、Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ(LED)について説明します。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X6-2-HAサーバー・ノードのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバー・ノードのバック・パネル・ステータス・インジケータ

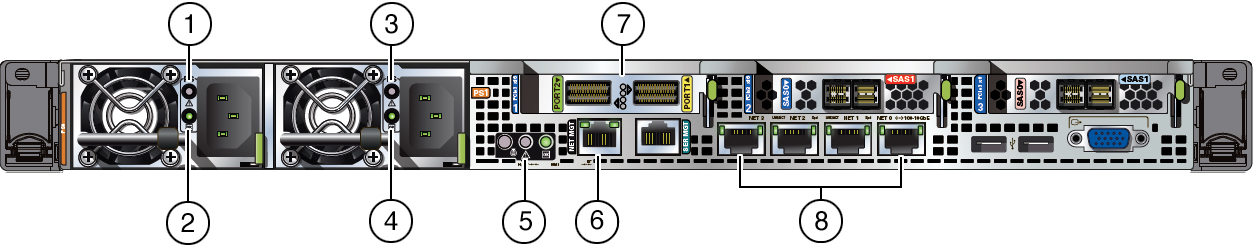

Oracle Database Appliance X6-2-HAサーバー・ノードのバック・パネルには、システム、電源装置、およびネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色 --または-- デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図示せず): 緑色/オレンジ色	InfiniBand QSFP+インタフェース。 緑色点灯 - InfiniBandの物理リンクが確立されました。 緑色消灯 - リンクがありません。 黄色点灯 - InfiniBandはリンク上で検出されますが、データは渡されません。 黄色消灯 - 物理および/または論理リンクが確立されていません。 黄色の点滅 - データが渡されました。 デュアル10 GbE SFP+インタフェース。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) アン・バー・オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.

Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ

ストレージ・シェルフは、Oracle Database Appliance X6-2-HAでサポートされています。 フロント・パネル、ハード・ドライブ、SSDドライブ、電源装置およびSAS I/Oモジュールにコントロールとインジケータがあります。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

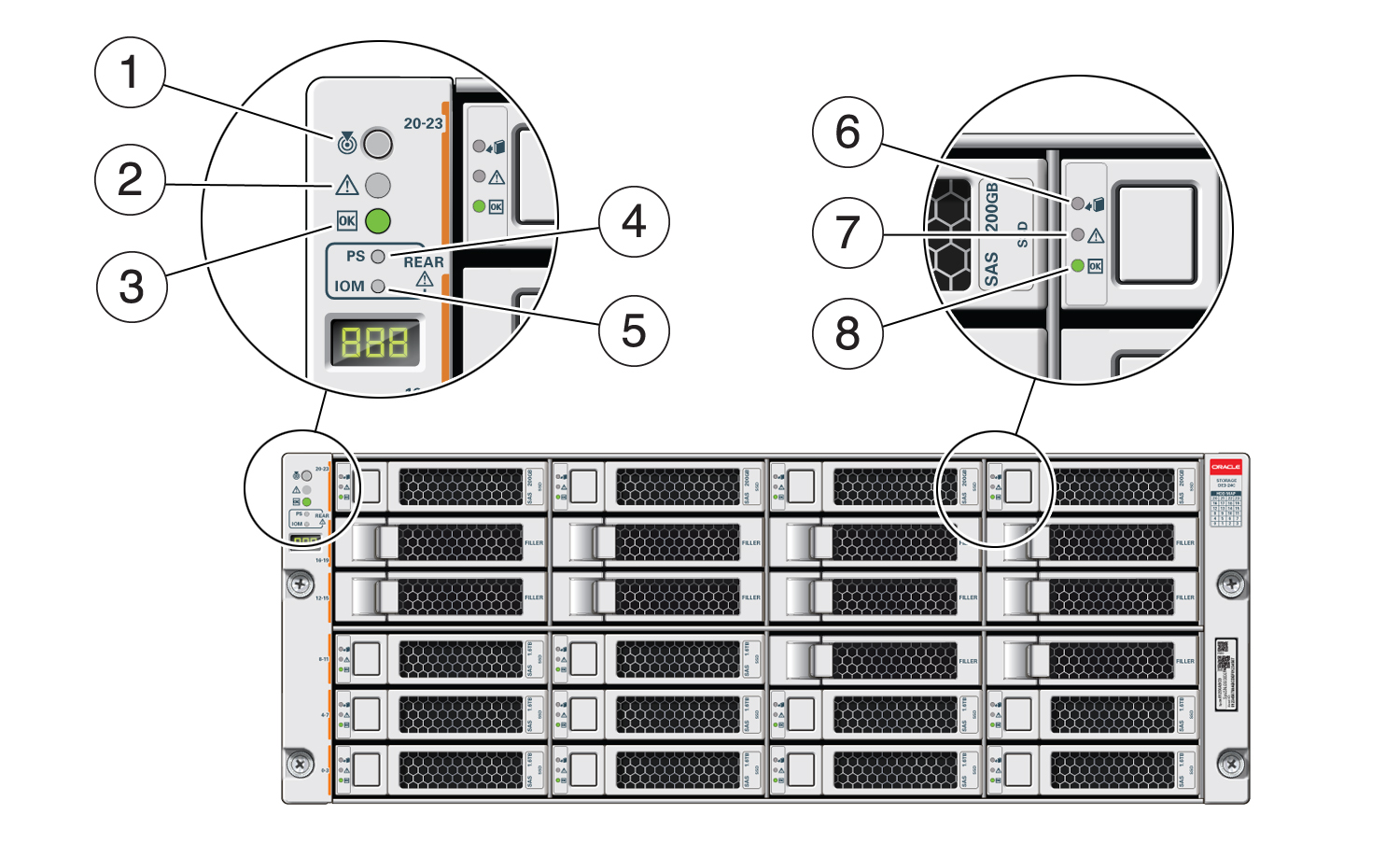

次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエン・クロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
3	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
4	電源装置の障害インジケータ: オレンジ色	点灯 - 電源装置の障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、どの電源装置に障害があるかを確認します。 消灯 - 正常動作。
5	SAS I/Oモジュール障害インジケータ: オレンジ色	点灯 - SAS I/Oモジュールの障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、障害のあるモジュールを判別します。 消灯 - 正常動作。
6	Ready-to-Remove: 青色	点灯 - ストレージ・ドライブは、ホット・プラグ操作中に安全に取り外すことができます。 消灯 - ストレージ・ドライブは取り外す準備ができていません。
7	ドライブ要点検: オレンジ色	消灯 - 正常動作。 点灯 - ディスク・ドライブに障害があります。
8	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)のバック・パネルとドライブのコントロールとインジケータを示しています。

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源に障害が発生したことを示します。 消灯 - 正常動作。
2	ファン障害インジケータ: オレンジ色	点灯 - ファンに障害があります。 消灯 - 正常動作。
3	電源装置のステータス・インジケータ: 緑色	点灯 - 電源装置は正常に動作しています。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 正常動作。
5	予約済	このポートはOracle Service用に予約されています。
6	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
7	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
8	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
9	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
10	SAS I/Oモジュールの取り外し準備完了: 青色	点灯 - ホット・プラグ操作中は、I/Oモジュールを安全に取り外すことができます。 消灯 - I/Oモジュールは削除の準備ができていません。
11	SAS I/Oモジュール・サービス必須インジケータ: オレンジ色	消灯 - 正常動作。 着実に - SAS I/Oモジュールに障害があります。
12	SAS I/OモジュールOK: 緑色	点灯 - I/Oモジュールの電源が入っていて、正常に動作しています。 消灯 - I/Oモジュールの電源が入っていないか、電源が入っていません。
13	ホストSASポート・サービス要求インジケータ: オレンジ色	消灯 - 正常動作。 着実に - ポートまたは接続に障害があります。
14	ホストSASポート・アクティビティ・インジケータ: 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X5-2のステータス・インジケータ

この項では、Oracle Database Appliance X5-2のステータス・インジケータについて説明します。

• Oracle Database Appliance X5-2 サーバー・ノードのステータス・インジケータ

• Oracle Database Appliance X5-2 ストレージ・シェルフのステータス・インジケータ

Oracle Database Appliance X5-2 サーバー・ノードのステータス・インジケータ

次の各トピックでは、Oracle Database Appliance X5-2サーバー・ノードのステータス・インジケータ(LED)について説明します。

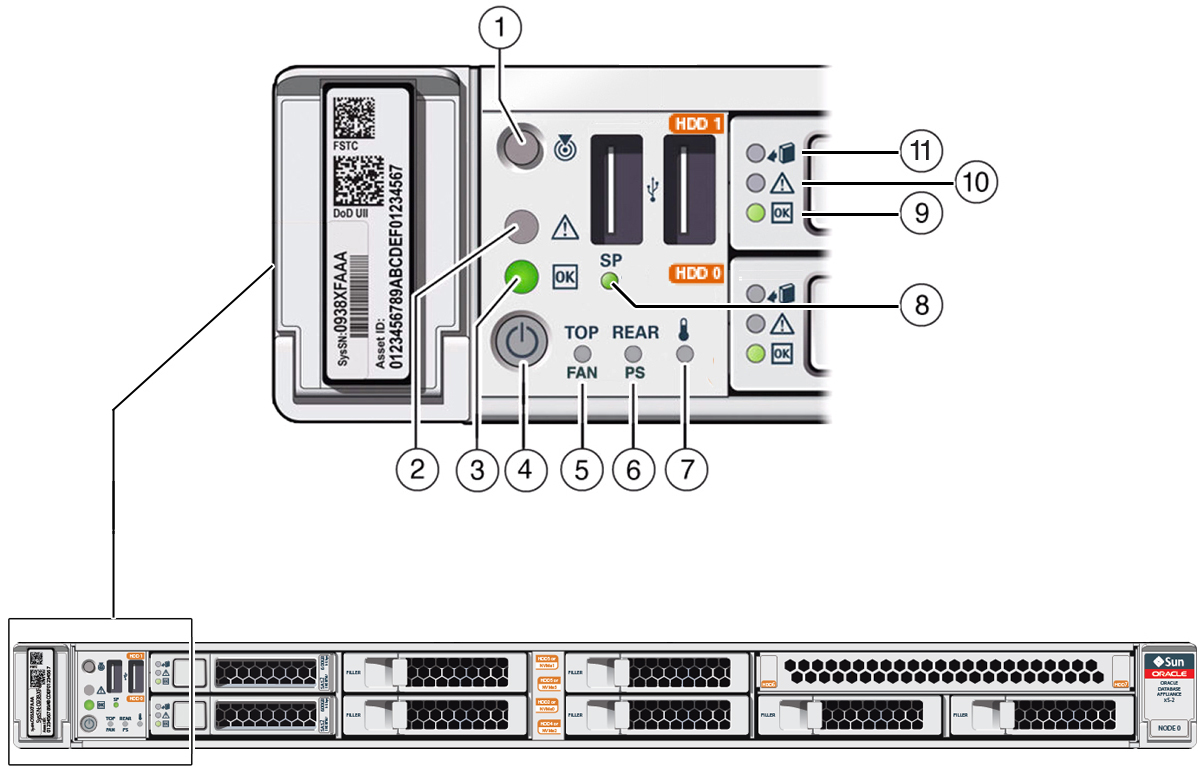

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X5-2サーバー・ノードのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X5-2サーバー・ノードのバック・パネルには、システム、電源装置、およびネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色	InfiniBand QSFP+インタフェース。 緑色点灯 - InfiniBandの物理リンクが確立されました。 緑色消灯 - リンクがありません。 黄色点灯 - InfiniBandはリンク上で検出されますが、データは渡されません。 黄色消灯 - 物理および/または論理リンクが確立されていません。 黄色の点滅 - データが渡されました。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 100 Base-Tリンクの場合はオレンジ色; 1000 base-Tリンクの場合は緑色。 消灯 - リンクがありません。 点滅 - 機能はありません。

Oracle Database Appliance X5-2 ストレージ・シェルフのステータス・インジケータ

ストレージ・シェルフはOracle Database Appliance X5-2でサポートされています。 フロント・パネル、ハード・ドライブ、SSDドライブ、電源装置およびSAS I/Oモジュールにコントロールとインジケータがあります。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエン・クロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
3	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
4	ドライブ要点検: オレンジ色	消灯 - 正常動作。 点灯 - ディスク・ドライブに障害があります。
5	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)のバック・パネルとドライブのコントロールとインジケータを示しています。

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源に障害が発生したことを示します。 消灯 - 正常動作。
2	電源装置のステータス・インジケータ: 緑色	点灯 - 電源装置は正常に動作しています。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。
3	ファン障害インジケータ: オレンジ色	点灯 - ファンに障害があります。 消灯 - 正常動作。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 正常動作。
5	SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色	OK - 緑色の場合、正常動作を示します。 要点検 - オレンジ色の場合、I/Oモジュールに障害があることを示します(上部モジュールは0、下部モジュールは1)。
6	予約済	このポートはOracle Service用に予約されています。
7	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
8	ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X3-2/X4-2のステータス・インジケータ

この項では、Oracle Database Appliance X3-2およびOracle Database Appliance X4-2のステータス・インジケータについて説明します。

• Oracle Database Appliance X3-2/X4-2 サーバー・ノードのステータス・インジケータ

• Oracle Database Appliance X3-2/X4-2 ストレージ・シェルフのステータス・インジケータ

Oracle Database Appliance X3-2/X4-2 サーバー・ノードのステータス・インジケータ

このトピックでは、Oracle Database Appliance X3-2およびOracle Database Appliance X4-2サーバー・ノード・ステータス・インジケータ(LED)について説明します。

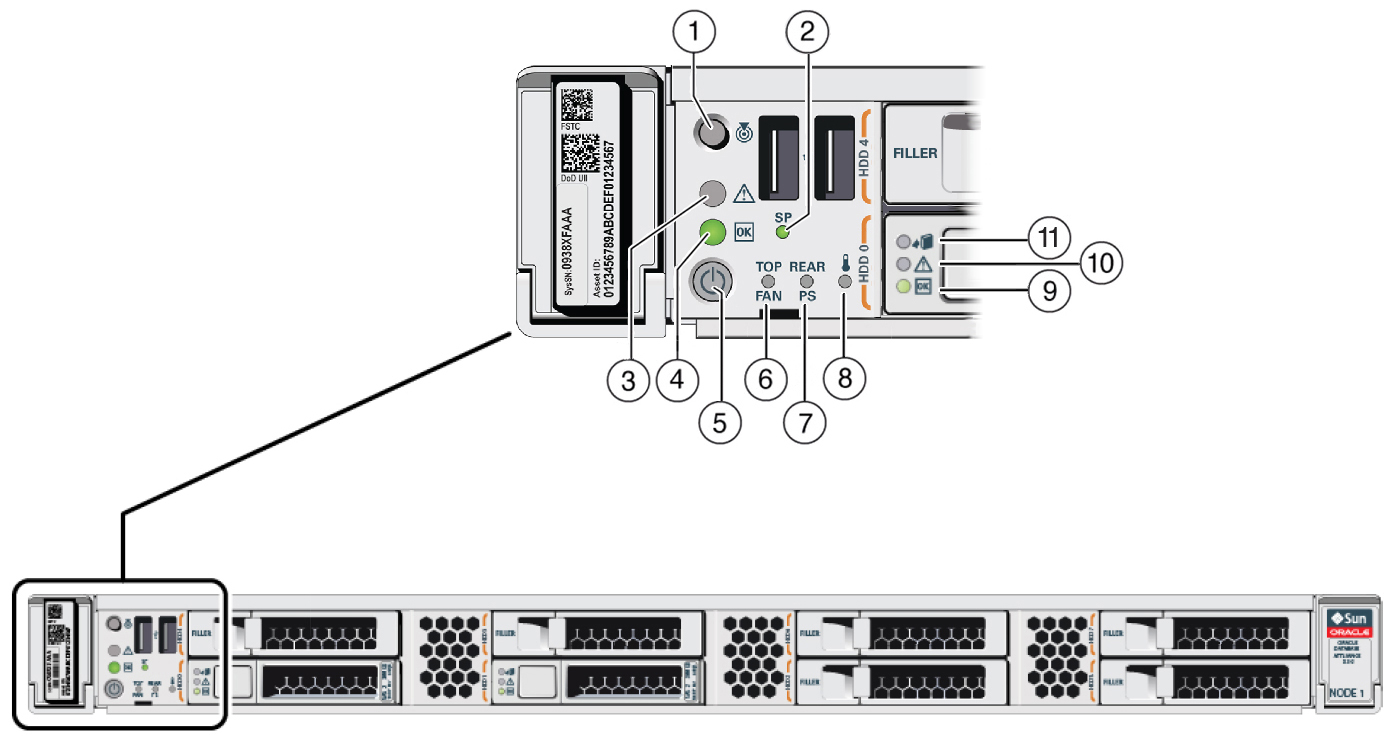

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X3-2/X4-2サーバー・ノードのフロント・パネルには、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
3	要点検: オレンジ色	消灯 - 正常動作。 点灯 - サーバー・ノードに障害があります。 ノート - このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
4	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 絶え間なく点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
5	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
6	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
7	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
8	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

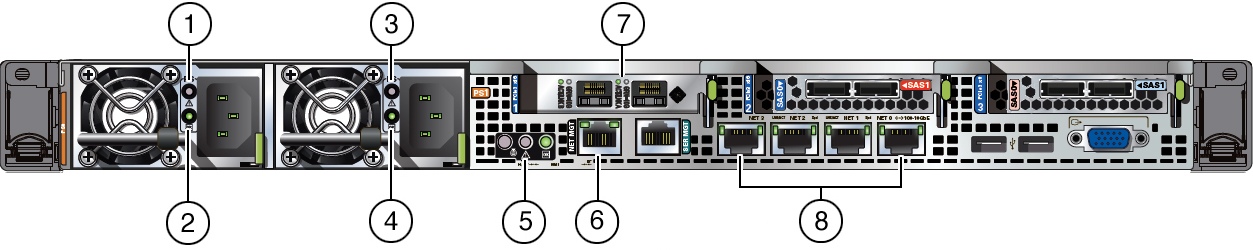

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X3-2/X4-2サーバー・ノードのバック・パネルには、システム、電源装置、およびネットワーク・ポートのインジケータが含まれています。

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 正常動作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色/オレンジ色	10/100 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 10Base-Tリンクの場合はオレンジ色; 100Base-Tリンクの場合は緑色。 消灯 - リンクがない、またはリンク・ダウン。 右上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。
7	Oracle Database Appliance X4-2: デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図) : 緑色/オレンジ色 --または-- Oracle Database Appliance X3-2: Sunデュアル・ポート10GBase-Tアダプタ・ポート(図示せず) : 緑色/黄色	1000/10000 BASE-T SFP+イーサネット管理インタフェースを備えたOracle Database Appliance X4-2。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。 1000/10000 BASE-Tイーサネット管理インタフェースを備えたOracle Database Appliance X3-2。 1G/100M=YLW: 点灯 - 1GbEリンクの場合は緑色、10GbEリンクの場合は黄色。 消灯 - リンクがありません。 ACT/LINK: 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 100Base-Tリンクの場合はオレンジ色; 1000/10GBBase-Tリンクの場合は緑色。 消灯 - リンクがありません。 点滅 - 機能はありません。

Oracle Database Appliance X3-2/X4-2 ストレージ・シェルフのステータス・インジケータ

ストレージ・シェルフはOracle Database Appliance X3-2/X4-2でサポートされています。 フロント・パネル、ハード・ドライブ、SSDドライブ、電源装置およびSAS I/Oモジュールにコントロールとインジケータがあります。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエン・クロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - ストレージ・シェルフの電源は入っており、正常に動作しています。 消灯 - ストレージ・シェルフはコードが接続されていないか、電源が入っていません。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ストレージ・シェルフに障害があります。
3	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
4	ステータス・コード表示	この製品では使用されません。
5	ドライブ要点検: オレンジ色	消灯 - 正常動作。 点灯 - ディスク・ドライブに障害があります。
6	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)のバック・パネルとドライブのコントロールとインジケータを示しています。

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源に障害が発生したことを示します。 消灯 - 正常動作。
2	電源装置のステータス・インジケータ: 緑色	点灯 - 電源装置は正常に動作しています。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。
3	ファン障害インジケータ: オレンジ色	点灯 - ファンに障害があります。 消灯 - 正常動作。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 正常動作。
5	SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色	OK - 緑色の場合、正常動作を示します。 要点検 - オレンジ色の場合、I/Oモジュールに障害があることを示します(上部モジュールは0、下部モジュールは1)。
6	予約済	このポートはOracle Service用に予約されています。
7	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
8	ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Applianceバージョン1ステータス・インジケータ

このセクションでは、Oracle Database Applianceバージョン1のステータス・インジケータについて説明します。

• サーバー・ノードのステータス・インジケータ

• サーバー・ノードのファンのインジケータ

• ストレージおよび起動ドライブのステータス・インジケータ

• 電源装置のステータス・インジケータ

• 背面サーバー・ノードのステータス・インジケータ

• サーバー・ノードの内部LED

• イーサネット・ポート・インジケータ

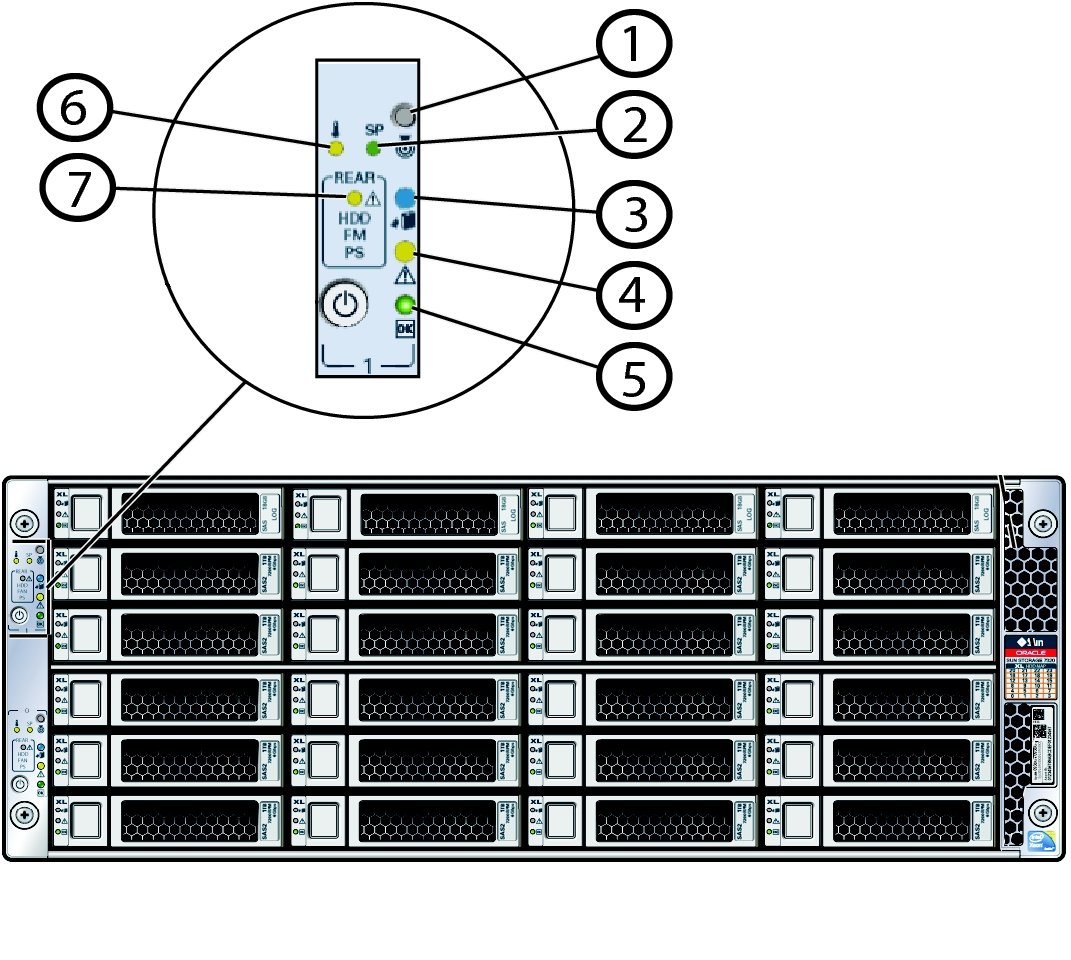

サーバー・ノードのステータス・インジケータ

次の表は、各Oracle Database Applianceバージョン1サーバー・ノードのフロント・パネルとリア・パネルの一般的なステータス・インジケータを示しています。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定ボタン/LED: 白色	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。 物理的な存在を証明するためにも使用されます。 インジケータ・テスト・モード - 位置特定ボタンを5秒間押し続けると、「push to test」機能がアクティブ化され、ディスク・アクティビティLEDと電源LED以外のすべてのLEDが15秒間点灯します。
2	SP OK/障害: 2色	消灯 - SPに電力が供給されていないか、SPが機能していません。 オレンジ色 - 点灯している場合、SPに障害があることを示します。 緑色 - 点灯している場合、Oracle ILOMが完全に機能していることを示します。 点滅している場合、POST診断が実行されているか、Oracle ILOMが起動中か、ファームウェアの更新中です。 注意 - オレンジ色のLEDは、ウォッチドック・タイマーのステータスを示しています。 ウォッチドック・タイマーは連続的に動作していますが、Oracle ILOMによってリセットされない場合は、タイムアウトになります。 タイムアウトになると、オレンジ色のLEDが点灯し、緑色のLEDが消えます。
3	取外し準備完了: 青色	消灯 - 正常動作。 高速点滅 - 顧客交換可能部品(CRU) (ディスク・ドライブ、ファン・モジュールまたは電源装置)を安全に取り外す準備をしていますが、まだ準備はできていません。 点灯 - CRUを安全に取り外すことができます。
4	要点検: オレンジ色	消灯 - 正常動作。 点灯 - システムまたはシャーシ内のサブシステムに障害が存在します。
5	電源/OK: 緑色	このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。 消灯 - AC電源がないか、Oracle ILOMの起動が完了していません。 スタンバイ点滅 - スタンバイ電源が入っており、Oracle ILOMにアクセスできますが、完全なシャーシ電源は切れています。 LEDは10%動作周期(0.1秒オン、2.9秒オフ)で点滅、つまりライトの点灯期間は非常に短くなります。 低速点滅 - ホスト上で起動シーケンスが開始されました。 LEDは50%の動作周期で点滅し、スタンバイ点滅より明らかに点灯期間が長くなります。 このパターンは、システムの電源が入った直後に始まります。 この状態は、1) システム・ホスト上で電源投入時自己診断テスト(POST)が実行中、または2) ホストが電源の入った状態から停止のスタンバイ状態に移行中のいずれかであることを示します。 点灯 - システムの電源は入っていて、すべてのホストPOSTテストは合格しました。 システムは、次のいずれかの状態です: 1) システム・ホストはいつでも起動可能、2) システム・ホストはオペレーティング・システム(OS)を起動中、または3) システム・ホストはOSを実行中。
6	過熱警告: オレンジ色	消灯 - 正常動作。 点灯 - システムは現在過熱の警告状態です。 注意 - これは警告を示すもので、致命的な過熱状態ではありません。 この状態を解消しないと、システムが過熱し、停止する可能性があります。
7	背面コンポーネント障害: オレンジ色	消灯 - 正常動作。 点灯 - システムにより電源障害、ファン障害または背面の2.5インチ・ディスク・ドライブの障害が検出されました。 この障害の状態は、シャーシ背面にあるシャーシ・コンポーネントと関連があります。 この障害の原因としては、次のことが考えられます。 電源の障害(ACの障害、12V/3.3Vauxの障害または電源ファンの障害) 背面ファン障害 背面2.5インチ・ディスクの障害

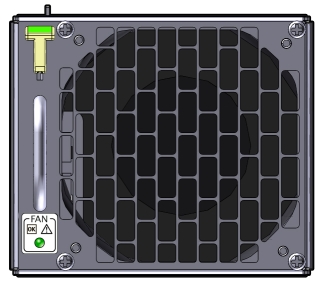

サーバー・ノードのファンのインジケータ

Oracle Database Applianceバージョン1の各ファン・モジュールには、ファンの正常状態とファンの障害状態の両方を示す単一の2色LEDがあります。 LEDが緑色の場合、ファン・モジュールが正しくシステムに接続されており、指定した電力管理設定に対して所定のRPM範囲内で動作中であることを示します。 LEDがオレンジ色の場合、ファン障害を示します。

注意:

ファン・モジュールのLEDは、システムの初期電源投入時にオレンジ色に点灯しません。 Oracle ILOMでは、ファン・モジュールが故障している、またはインストールされているべきファンがないことを示す障害が検出された場合にのみ、ファンのLEDがオレンジ色に点灯します。

インジケータ/LED: 色	状態の意味
OK: 緑色	点灯 - ファンは正常に機能しています。 消灯 - シャーシの3.3Vスタンバイ電源が切れているか、ファン障害があります。
要点検: オレンジ色	消灯 - 正常動作。 点灯 - ファンに障害が検出されました。 注意 - 前面および背面パネルの保守要求LEDは、システムによってファン・モジュール障害が検出された場合にも点灯します。

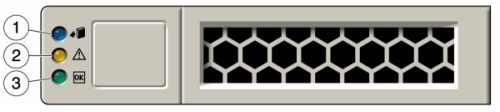

ストレージおよび起動ドライブのステータス・インジケータ

Oracle Database Applianceバージョン1の各ストレージ・ドライブには3つのLEDがあります。 前面ストレージ・ドライブと背面起動ドライブでは、それらは同じです。 次の表を参照してください。

コールアウト	インジケータ/LED: 色	状態の意味
1	取外し準備完了: 青色	消灯 - 正常動作。 高速点滅 - ディスク・ドライブを安全に取り外す準備をしていますが、まだ準備はできていません。 点灯 - ディスク・ドライブを安全に取り外すことができます。
2	要点検: オレンジ色	消灯 - 正常動作。 点灯 - ディスク・ドライブに障害があります。
3	OK/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

電源装置のステータス・インジケータ

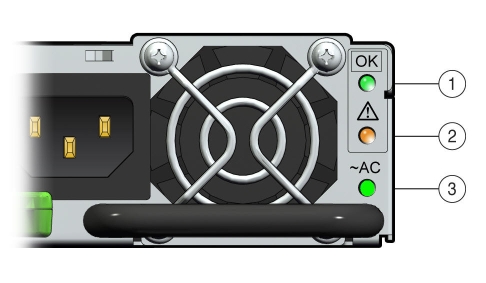

次の表に示すように、Oracle Database Applianceバージョン1の各電源装置には3つのステータスLEDがあります。

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - 電源装置は正常に動作しています。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。
2	要点検: オレンジ色	点灯 - 電源装置に障害があります。 システムにより電源の障害が検出された場合にも、前面のREAR PS LEDと前面および背面の保守要求LEDが点灯します。 消灯 - 正常動作。
3	AC使用可能: 緑色	点灯 - 電源装置はプラグで接続されており、システムの電源の状態に関係なく、AC電力を使用可能です。 消灯 - 電源装置はコードが接続されていないか、電源が入っていません。

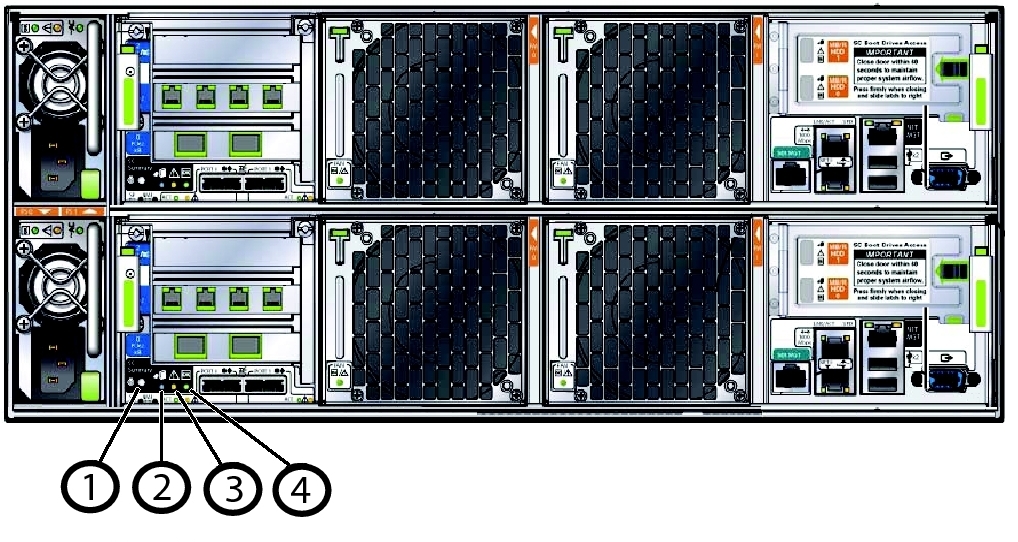

背面サーバー・ノードのステータス・インジケータ

Oracle Database Applianceバージョン1の各サーバー・ノードには、次の表に示すように、バック・パネルに4つのサマリー・ステータスLEDがあります。

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 正常動作。 高速点滅 - システムを容易に見つけられるように、このLEDが点滅します。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。 インジケータ・テスト・モード - 位置特定ボタンを5秒間押し続けると、「push to test」機能がアクティブ化され、ディスク・アクティビティLEDと電源LED以外のすべてのLEDが15秒間点灯します。
2	取外し準備完了: 青色	消灯 - 正常動作。 高速点滅 - 顧客交換可能部品(CRU) (ディスク・ドライブ、ファン・モジュールまたは電源装置)を安全に取り外す準備をしていますが、まだ準備はできていません。 点灯 - CRUを安全に取り外すことができます。
3	要点検: オレンジ色	消灯 - 正常動作。 点灯 - システムまたはシャーシ内のサブシステムに障害が存在します。
4	電源/OK: 緑色	このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。 消灯 - AC電源がないか、Oracle ILOMの起動が完了していません。 スタンバイ点滅 - スタンバイ電源が入っており、Oracle ILOMにアクセスできますが、完全なシャーシ電源は切れています。 LEDは10%動作周期(0.1秒オン、2.9秒オフ)で点滅、つまりライトの点灯期間は非常に短くなります。 低速点滅 - ホスト上で起動シーケンスが開始されました。 LEDは50%の動作周期で点滅し、スタンバイ点滅より明らかに点灯期間が長くなります。 このパターンは、システムの電源が入った直後に始まります。 この状態は、1) システム・ホスト上で電源投入時自己診断テスト(POST)が実行中、または2) ホストが電源の入った状態から停止のスタンバイ状態に移行中のいずれかであることを示します。 点灯 - システムの電源は入っていて、すべてのホストPOSTテストは合格しました。 システムは、次のいずれかの状態です: 1) システム・ホストはいつでも起動可能、2) システム・ホストはオペレーティング・システム(OS)を起動中、または3) システム・ホストはOSを実行中。

サーバー・ノードの内部LED

次のセクションでは、Oracle Database Applianceバージョン1の内部LEDについて説明します。 各サーバー・ノードには、次の内部LEDがあります。

注意:

スーパー・キャパシタ(マザーボード上)は、電源が投入されているシステム・シャーシからサーバー・ノードを取り外した後、サーバー・ノードの障害LEDを最大15分間点灯するための電力を提供します。 約15分後、キャパシタは十分に放電され、障害LEDは点灯できなくなります。

• 障害検知電源良好LED。

  キャパシタに障害LEDを点灯するのに十分な電力がある場合、この緑色のLEDは障害検知ボタンが押されるたびに点灯します。 このLEDは障害検知ボタンの隣にあります。

  障害検知ボタンと障害検知電源良好LEDの位置は、「障害のあるDIMMを取り外す」を参照してください。

• メモリーDIMM障害LED

  各DIMMスロットには、DIMM障害LEDが隣接しています。 DIMMに障害が発生した場合、障害検知ボタンを押すと、隣接するLEDが点灯します。

  障害検知ボタンとDIMM障害LEDの位置は、「障害のあるDIMMを取り外す」を参照してください。

• CPU障害LED

  両方のCPUには、関連付けられたCPU障害LEDがあります。 CPUに障害が発生した場合、障害検知ボタンを押すと、そのCPUに関連付けられたLEDが点灯します。

  CPU障害LEDの位置は、「プロセッサ(CPU)を取り外す」を参照してください。

• イーサネット・ポートLED

  各サーバー・ノードには2つのホスト・イーサネット・ポート(NET0とNET1)と、1つのSPネットワーク管理ポート(NET MGT)があります。 これらのポートにはそれぞれ2つのLEDがあり、リンク・アクティビティとポート速度を示します。 イーサネット・ポート・インジケータを参照してください。

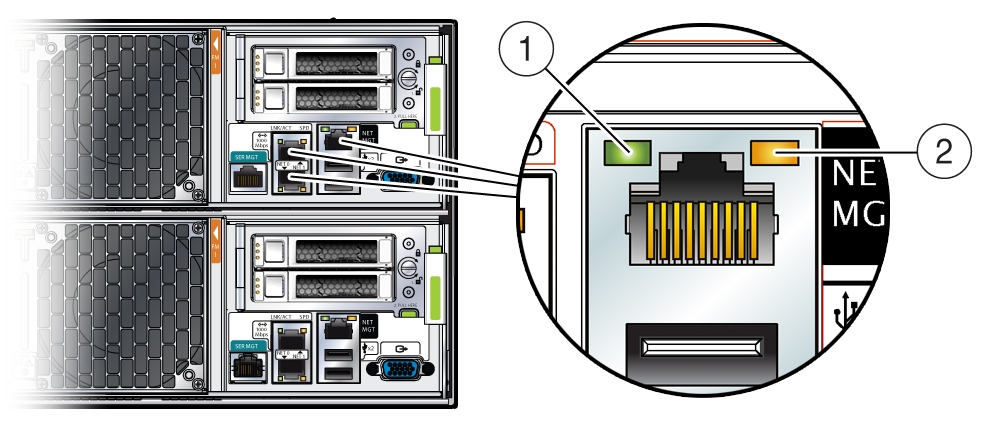

イーサネット・ポート・インジケータ

Oracle Database Applianceバージョン1の各サーバー・ノードには、2つのホスト・イーサネット・ポート(NET0およびNET1)とSPネットワーク管理ポート(NET MGT)があります。 これらのポートにはそれぞれ2つのLEDがあり、リンク・アクティビティとポート速度を示します。

コールアウト	インジケータ/LED: 色	状態の意味
1	リンク・アクティビティ: 緑色	リンク・アクティビティを示す場合に点灯します。
2	リンク速度: 2色	緑色 - 最高速度で確立されたリンク。 オレンジ色 - 次に高速またはより遅い速度で確立されたリンク。 消灯 - 一番遅い速度(10Mbps)でのリンク。
