3 Oracle Database Applianceのデプロイ準備

これらのタスクを実行してOracle Database Applianceのデプロイを準備します。

インターコネクト・ケーブルについて

インターコネクトは、Oracle Grid Infrastructure(GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。

Oracle GIには、Oracle Clusterware、Oracle Automatic Storage Management(Oracle ASM)、およびOracle Restartが含まれています。 Oracle Real Application Clusters(RAC)を使用しない場合でも、Oracle Database ApplianceはRAC ASMおよびOracle GIのインターコネクトを使用します。

注意:

他のアプリケーションには相互接続を使用しないでください。

Oracle Database Applianceの電源を初めてオンにすると、システムは自動的に相互接続に基づいてパブリック・ネットワーク・インタフェースを定義します。 InfiniBandカードを使用する場合は、InfiniBandネットワークがインターコネクトに使用されます。 InfiniBandカードの代わりに10GbE SFP+(光ファイバ)カードを使用する構成をオーダーした場合は、オンボードの10GBase-T(銅線)ポートをインターコネクトに使用します。

Oracle Database Applianceへのネットワーク・ケーブルの接続

Oracle Database Appliance X6-2S、X6-2MまたはX6-2Lを10GBase-T (銅線)または10GbE SFP+ (ファイバー)ネットワークに接続します。

標準のCat-6ネットワーク・ケーブルを使用して、基板に搭載されている10GBase-T (銅線)ネットワーク・ポートに接続します。 次の項では、10GbE SFP+ (ファイバー)ネットワークのポートの配線オプションを示します。 図で、コールアウト4および5は、10GBase-T (銅線)ネットワークのポートを示しています。 コールアウト6は、10GbE SFP+ (ファイバー)ネットワークのポートを示しています。

図3-1 Oracle Database Appliance X6-2SまたはX6-2Mのファイバーおよび同線ネットワーク・ケーブルの接続

図3-1の説明が続きます
図3-1 Oracle Database Appliance X6-2SまたはX6-2Mのファイバーおよび銅線ネットワーク・ケーブルの接続の説明

図3-2 Oracle Database Appliance X6-2Lのファイバーおよび銅線ネットワーク・ケーブルの接続

図3-2の説明が続きます
図3-2 Oracle Database Appliance X6-2Lのファイバーおよび銅線ネットワーク・ケーブルの接続の説明

表3-1 Oracle Database Applianceのネットワーク・ポートの位置および電源のケーブル配線

コールアウト番号 説明

1

電源ケーブル

2

(オプション) ILOM SER MGTポート。 サービス・プロセッサRJ-45シリアル・ポート

3

ILOM NET MGTポート。 サービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース

4

RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond1)

5

RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond2)

Oracle Database Appliance X6-2Sでは、これらのポートは使用できません。

6

10 GbEデュアルレートSFP+ (ファイバー・ネットワーク)ポート(sfpbond1)

10 GbE SFP+ PCIカードの場合は、ファイバ・ケーブルまたは銅線を使用できます。

ファイバー・ケーブル

光ケーブルの場合は、各ネットワーク・ポート用にShort Range(SR)またはLong Range(LR) SFP+トランシーバを購入し、適切な光ケーブルを接続する必要があります。 現在、OracleではSRおよびLRのSFP+トランシーバを販売しています。 これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。

名前 部品番号

10GbEトランシーバSR (SFP+)

X2129A-N

10GbEトランシーバLR (SFP+)

X5562A-Z

銅線ケーブル

Oracleから次の銅線ケーブルを購入できます。 これらのケーブルには組込みのSFP+コネクタが付いています。

名前 長さ 部品番号

TwinAx 1m

1m

X2130A-1M-N

TwinAx 3m

3m

X2130A-3M-N

TwinAx 5m

5m

X2130A-3M-N

周辺機器の取付け

このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に実行します。

Oracle Database Applianceには、モニターやキーボードなど、人間とコンピュータ間のインタフェース機器が装備されていません。 ネットワーク経由ではなく、ローカルでログインする場合は、インタフェース機器を取り付ける必要があります。

グラフィックス・カード・ポートにモニターを、USBポートにキーボードとマウスを取り付けます。 図および表を参照してポートを識別してください。

GUID-EAD47912-576E-4634-BE60-261AC9575675-print.epsの説明は以下のとおりです
図GUID-EAD47912-576E-4634-BE60-261AC9575675-print.epsの説明

図で、コールアウト1はキーボードおよびマウスのポートを示しています。 コールアウト2はモニターのポートを示しています。

表3-2 Oracle Database Applianceの周辺機器の接続

コールアウト番号 説明

1

キーボードおよびマウス用のUSBポート

2

モニター用のグラフィックス・カード・ポート

Oracle Database Applianceの初回起動

この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。

Oracle Database Applianceに初めて電源を投入する準備として、必要なすべての電源コードを接続し、正常に初期化されたことを確認する必要があります。 電源ボタンを1回押して、システムを起動できます。

電源コードの取付けとコンポーネントの初期化

Oracle Database Applianceの電源コードを取り付けます。

注意:

電源コードを接続する前に、電源を供給するコンセントが必ず接地されていることを確認してください。

AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。 N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。 各AC回路から各コンポーネントに1本の電源コードを接続します。

提供されるケーブル管理アームとの配線の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。

Oracle Database Applianceの初回電源投入

Oracle Database Applianceの電源を初めてオンにするには、この手順を使用します。

注意:

電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。 冷却ファンも回転する場合があります。 ただし、これらの事象はシステムが起動していることを示してはいません。 アプライアンスを正しく起動するには、この項の手順をすべて完了する必要があります。 項全体を読んで、初期システム起動に必要な順序を理解してください。

Oracle Database Appliance X6-2-HAに初めて電源を投入すると、インターコネクトに基づいて自動的にパブリック・ネットワーク・インタフェースが定義されます。 InfiniBandカードが使用されている場合、インターコネクトにInfiniBandネットワークが使用されます。 InfiniBandカードが10 GbE SFP+ (ファイバー)カードに置き換えられている場合、基板に搭載されている10GBase-T (銅線)ポートがインターコネクトに使用されます。

  1. サーバー・ノードの電源をオンにする前に、接続されているストレージ・シェルフの電源をオンにします。
  2. 電源凹型ボタンを押して、アプライアンスの電源をオンにします。

    注意:

    完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。 サーバーの緑色のLEDライトのいずれかがまだ点滅している場合は、その初期化手順が完了するまで待機します。

    電源ボタンおよびシステム初期化ステータス・インジケータ・ライトの識別には、図および次のコールアウトの表を参照してください。

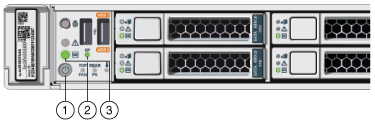

    図3-3 Oracle Database Applianceの前面の電源パネル

    図3-3の説明はこの後にあります
    図3-3 Oracle Database Applianceの前面の電源パネルの説明

    表3-3 Oracle Database Applianceの電源投入に関するコールアウトの説明

    コールアウト 機能
    1 アプライアンスの前面パネルにある、凹型オン/オフ電源ボタン。 このボタンを押すのは一度のみです。 電源ボタンを何度も押さないでください。
    2 アプライアンスの前面パネルにある、SP OK LEDライト。
    3 前面パネルにある、緑色の電源OK LED。 システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。
  3. Oracle Database Applianceが起動を完了するのを待ちます。

    注意:

    電源ボタンを何度も押さないでください。 起動は、完了までに数分かかることがあります。

    システムの前面にある緑色の電源OK LED (コールアウト3)が常時点灯になると、Oracle Database Applianceは使用できる状態になります。

Oracle Integrated Lights Out Managerの構成

Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。

Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。

最初に次の項目を設定して、Oracle ILOMを構成する必要があります。

  • 名前およびIPアドレス

  • Oracle ILOMのデフォルト・パスワードを置換するパスワード

  • 割り当てられたネットマスクを使用した、管理ネットワークへのアクセス

  • NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル

デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。 DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。

DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。

注意:

DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。

Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。

  1. 次の手順に従って、Webインタフェースを使用してログインします。

    1. クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。

    2. ログイン・ページで、デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

      Oracle ILOM Webインタフェースが表示されます。

  2. 次のステップを実行して、コマンドライン・インタフェース(CLI)を使用してログインします。

    1. クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。

      ssh -l root sp_ip_address

      sp_ip_addressは、DHCPによって割り当てられたIPアドレスです。

    2. デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

      Oracle ILOM CLIのプロンプトが表示されます。

ILOM構成のトラブルシューティング

ILOMが機能していない場合は、ILOM NICが有効で、ipv4が有効であることを確認します。

IPMIツールまたはBIOSを使用してILOMを構成できます。 次に、IPMIツールの使用方法について説明します。

  1. IPMIツールを開きます。

    # ipmitool –I open sunoem cli

  2. SP/networkに移動し、ポートが有効であることを確認します。

    cd /SP/network

  3. ポートが有効でない場合は、ポートを有効にします。

    set state=enabled

  4. SP/networkで、ipv4が有効であることを確認します。

  5. ipv6が有効になっている場合は、ipv6を無効にしてipv4を有効にします

    # ipmitool -I open sunoem cli "set /SP/network/ipv6 state=disabled"
# ipmitool -I open sunoem cli "set /SP/network/ipv4 state=enabled"

初期ネットワーク接続の構成

デプロイメント中にネットワーク情報を構成するには、一時的なネットワーク構成フレームワークを構成します。

Oracle Database Appliance X6-2Sには2つの高可用性ネットワークがあり、Oracle Database Appliance X6-2MおよびX6-2Lには3つの使用可能ネットワークがあります。 10GBase-Tまたは10GbE SFP+ネットワーク・インタフェースを使用します。 初期ネットワーク接続を使用して、デプロイメント・ソフトウェアをOracle Database Applianceに転送し、Webコンソールを使用してアプライアンスをデプロイします。

注意:

初期ネットワーク構成は一時的なものであり、 最終イメージ・デプロイメント時に置換されます。

注意:

configure-firstnetコマンドは、Oracle Database Applianceで1回のみ使用することをお薦めします。 初期ネットワークの構成後に使用すると、ネットワーク設定が予期せず変更される可能性があります。

初期ネットワークを構成するには、IPアドレスとネットマスク・アドレスが必要です。 デプロイメントの準備で収集したネットワーク構成情報を参照してください。 プログラムは、指定したネットワーク情報を使用してゲートウェイ・アドレスを取得します。
  1. Oracle Database Applianceにrootとしてログインします。 デフォルト・パスワードと変更方法については、付録Aを参照してください。
  2. コマンドconfigure-firstnetを実行して初期ネットワークを構成します。 要求されたとおりにネットワーク情報を完了します。 デプロイメントの準備で収集したネットワーク構成情報を参照してください。

    最初のネットワークは、DHCPを構成せずにbtbond1インタフェースを使用するように構成します。

    デプロイメントの準備として収集したネットワーク構成情報に基づいて、IPアドレスとネットマスクのアドレスを入力し、プロンプトが表示されたらゲートウェイ・アドレスを受け入れます。 この例では、IPアドレスは10.1.10.2、ネットマスク・アドレスは255.255.255.0です。 プログラムは、構成するゲートウェイ・アドレスとして10.1.10.1を取得します。 このゲートウェイ・アドレスは、他のIPアドレスに指定したネットワーク情報を使用して導出されます。 アプライアンス・コマンドライン・インタフェースで検出されるデフォルトとは異なる代替ゲートウェイ・アドレスをネットワーク管理者が指定していない場合は、この値を受け入れます。

    # configure-firstnet

Select the Interface to configure the network on (btbond1 sfpbond1): btbond1
Configure DHCP on btbond1 (yes/no): no
INFO: You have chosen Static configuration
Enter the IP address to configure: 10.1.10.2
Enter the Netmask address to configure: 255.255.255.0
Enter the Gateway address to configure: 10.1.10.1
INFO: Plumbing the IPs now
INFO: Restarting the network
Shutting down interface btbon1: bonding: btbond1: Removing slave em1.
bonding btbon1: Warning: the permanent HWaddr of em1 - <mac> - is still in use by btbon1. Set the HWaddr of em1 to a different address to avoid conflicts.
bonding: btbond1: releasing active interface em1
bonding: btbond1: making interface em2 the new active one.
bonding: btbond1: Removing slave em2.
bonding: btbond1: releasing active interface em2
::::::::::
bonding: btbond1: Setting em1 as primary slave.
::::::::::
bonding: btbond2: Setting em3 as primary slave.
::::::::::
bonding: sfpbond1: Setting p3p1 as primary slave.
