3 Oracle Database Applianceのデプロイメントの準備

これらのタスクを実行してOracle Database Applianceのデプロイを準備します。

「インターコネクト・ケーブルについて」
インターコネクトは、Oracle Grid Infrastructure(GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。
「Oracle Database Appliance X7-2-HAへのネットワーク・ケーブルのアタッチ」
Oracle Database Appliance X7-2-HAを10GBase-T (銅線)または25GbE SFP28 (ファイバ)ネットワークに接続します。
「Oracle Database Appliance X7-2SまたはX7-2Mへのネットワーク・ケーブルのアタッチ」
Oracle Database Appliance X7-2SまたはX7-2Mを10GBase-T (銅線)または25GbE SFP28 (ファイバ)ネットワークに接続します。
Oracle Database Applianceの初回の起動
この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。
Oracle Integrated Lights Out Managerの構成
Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。
「ネットワークの配管」
デプロイメント中にネットワーク情報を構築するために、一時的なネットワーク構成フレームワークを構成します。

インターコネクト・ケーブルについて

インターコネクトは、Oracle Grid Infrastructure(GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。

Oracle GIには、Oracle Clusterware、Oracle Automatic Storage Management(Oracle ASM)、およびOracle Restartが含まれています。 Oracle Real Application Clusters (RAC)を使用しない場合でも、Oracle Database ApplianceはRAC ASMおよびOracle GIのインターコネクトを使用します。

注意:

他のアプリケーションには相互接続を使用しないでください。

Oracle Database Appliance X7-2-HAへのネットワーク・ケーブルのアタッチ

Oracle Database Appliance X7-2-HAを10GBase-T (銅線)または25GbE SFP28 (ファイバ)ネットワークに接続します。

10GBase-Tパブリック・ネットワークの場合は、Cat-6ネットワーク・ケーブルを使用します。 SFP28ポートを使用するには、正しいトランシーバとケーブルを使用して、スイッチの帯域幅を満たしてください。以下のセクションでは、25GbE SFP28 (ファイバ)ネットワーク・ポートのケーブル接続オプションを示します。図で、コールアウト4および5は、10GBase-T (銅線)ネットワークのポートを示しています。 Callout 6は、25GbE SFP28 (ファイバ)ネットワークのポートを識別します。

Oracle Database Appliance X7-2-HA用のファイバおよび銅線ネットワーク・ケーブルの接続

Oracle Database Appliance X7-2-HAのネットワーク・ケーブルを接続します。

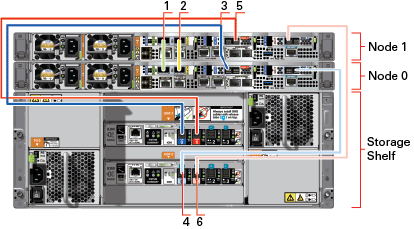

GUID-3E386777-EFB4-4E4B-8079-2B3C985A87B0-print.epsの説明は以下のとおりです

図GUID-3E386777-EFB4-4E4B-8079-2B3C985A87B0-print.epsの説明

ネットワーク・ポートと電源ケーブルのロケーション

表3-1 Oracle Database Appliance X7-2-HAのネットワーク・ポートと電源ケーブルのロケーション

コールアウト番号	説明
1	インターコネクト・ポート25GbE p1p1
2	インターコネクト・ポート25GbE p1p2
3	ノード0 (SAS0)のPCIeスロット2とストレージ・シェルフ(port0)の上部IOモジュールのダーク・ブルー・ポートの間にある濃紺のSASケーブル
4	ノード0 (SAS1)のPCIeスロット3とストレージ・シェルフ(port0)のボトムIOモジュールのライト・ブルー・ポートとの間のライト・ブルーSASケーブル
5	ノード1 (SAS1)のPCIeスロット2とストレージ・シェルフ(ポート1)の上部IOモジュールの暗い赤色ポートの間にある濃い赤色のSASケーブル。
6	ノード1 (SAS0)のPCIeスロット3とストレージ・シェルフ(port1)のボトムIOモジュールのライト・レッド・ポートとの間にある淡い赤色のSASケーブル。

Oracle Database Appliance X7-2用のファイバおよび銅線ネットワーク・ケーブルの接続

図GUID-E542EBDC-973D-4692-8818-DEF88E638047-print.epsの説明

表3-2 Oracle Database Applianceのポートと電源配線のロケーション

コールアウト番号	説明
1	電源ユニット(PSU)への電源ケーブル
2	ILOM NET MGTポート。サービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース
3	(オプション) ILOM SER MGTポート。サービス・プロセッサRJ-45シリアル・ポート
4	RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond1)
5	(オプション)25 GbEデュアル・レートSFP28 (ファイバ・ネットワーク)ポート(btbond1)

ファイバー・ケーブル

光ケーブルの場合は、ネットワーク・ポートごとに短距離(SR)または長距離(LR)SFPトランシーバを購入してから、適切な光ケーブルを差し込む必要があります。現在、OracleはSRトランシーバとLR SFPトランシーバの両方を販売しています。これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。

表3-3 SFPポート用トランシーバ - 10GB/1GB

名前	部品番号
10Gbpsデュアル・レートSFP SRトランシーバ	2129A
10Gbps SFP LRトランシーバ	5562A-Z

表3-4 SFPポート用トランシーバ - 25GB

名前	部品番号
SFP短距離トランシーバ	7118017
SFP長距離トランシーバ	7118020

銅線ケーブル

Oracleから次の銅線ケーブルを購入できます。これらのケーブルには、SFPコネクタが内蔵されています。

表3-5 SFPポート用のネットワーク・ケーブル - 10GB/1GB

名前	長さ	部品番号
TwinAxパッシブ銅ケーブル: 1メートル	1m	7105137
TwinAxパッシブ銅ケーブル: 3メートル	3m	7105140
TwinAxパッシブ銅ケーブル: 5メートル	5m	7151141

表3-6 SFPポート用のネットワーク・ケーブル - 25GB

名前	長さ	部品番号
銅スプリッタ・ケーブル・アセンブリ: 1メートルQSFP28〜4 SFP28	1m	7118355
銅スプリッタ・ケーブル・アセンブリ: 2メートルQSFP28から4 SFP28	2m	7118356
銅スプリッタ・ケーブル・アセンブリ: 3メートルQSFP28〜4 SFP28	3m	7118357
銅スプリッタ・ケーブル・アセンブリ: 5メートルQSFP28から4 SFP28	5m	7118358
TwinAxパッシブ銅ケーブル: 1メートル	1m	7118359
TwinAxパッシブ銅ケーブル: 3メートル	2m	7118360
TwinAxパッシブ銅ケーブル: 5メートル	3m	7118361
TwinAxパッシブ銅ケーブル: 5メートル	5m	7118362

Oracle Database Appliance X7-2SまたはX7-2Mへのネットワーク・ケーブルのアタッチ

Oracle Database Appliance X7-2SまたはX7-2Mを10GBase-T (銅線)または25GbE SFP28 (ファイバ)ネットワークに接続します。

標準のCat-6ネットワーク・ケーブルを使用して、基板に搭載されている10GBase-T (銅線)ネットワーク・ポートに接続します。以下のセクションでは、25GbE SFP28 (ファイバ)ネットワーク・ポートのケーブル接続オプションを示します。図中の4は10GBase-T (銅線)ネットワークのポートを示し、5は25GbE SFP28 (ファイバ)ネットワークのポートを示しています。

Oracle Database Appliance X7-2SまたはX7-2M用のファイバおよび銅線ネットワーク・ケーブルを接続する

図GUID-E542EBDC-973D-4692-8818-DEF88E638047-print.epsの説明

ネットワーク・ポートと電源ケーブルのロケーション

表3-7 Oracle Database Applianceのネットワーク・ポートの位置および電源のケーブル配線

コールアウト番号	説明
1	電源ユニット(PSU)への電源ケーブル
2	ILOM NET MGTポート。サービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース
3	(オプション) ILOM SER MGTポート。サービス・プロセッサRJ-45シリアル・ポート
4	RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond1)
5	(オプション)25 GbEデュアル・レートSFP28 (ファイバ・ネットワーク)ポート(btbond1)

ファイバー・ケーブル

名前	部品番号
10Gbpsデュアル・レートSFP SRトランシーバ	2129A
10Gbps SFP LRトランシーバ	5562A-Z

銅線ケーブル

Oracleから次の銅線ケーブルを購入できます。これらのケーブルには、SFPコネクタが内蔵されています。

名前	長さ	部品番号
TwinAxパッシブ銅ケーブル: 1m	1m	7105137
TwinAxパッシブ銅ケーブル: 3m	3m	7105140
TwinAxパッシブ銅ケーブル: 5m	5m	7151141

Oracle Database Applianceの初回起動

この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。

Oracle Database Applianceに初めて電源を投入する準備として、必要なすべての電源コードを接続し、正常に初期化されたことを確認する必要があります。電源ボタンを1回押して、システムを起動できます。

電源コードの取付けとコンポーネントの初期化
Oracle Database Applianceの電源コードを取り付けます。
Oracle Database Applianceの初回の電源投入
Oracle Database Applianceの電源を初めてオンにするには、この手順を使用します。

電源コードの取付けとコンポーネントの初期化

Oracle Database Applianceの電源コードを取り付けます。

注意:

電源コードを接続する前に、電源を供給するコンセントが必ず接地されていることを確認してください。

AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。 N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。各AC回路から各コンポーネントに1本の電源コードを接続します。

提供されるケーブル管理アームとの配線の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。

Oracle Database Applianceの初回電源投入

Oracle Database Applianceの電源を初めてオンにするには、この手順を使用します。

初めてOracle Database Applianceの電源をオンにすると、システムは、パブリック・インタフェース・ポートが接続されているかどうかに基づいて、パブリック・ネットワーク・インタフェースを自動的に定義します。オンボードの10GBase-T (Copper)ポートは相互接続に使用されます。

注意:

電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。冷却ファンも回転する場合があります。ただし、これらの事象はシステムが起動していることを示してはいません。アプライアンスを正しく起動するには、この項の手順をすべて完了する必要があります。項全体を読んで、初期システム起動に必要な順序を理解してください。

(Oracle Database Appliance X7-2-HAの場合)サーバー・ノードの電源を入れる前に、アタッチされているストレージ・シェルフまたはシェルフの電源を入れます。

電源凹型ボタンを押して、アプライアンスの電源をオンにします。

注意:

完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。サーバーの緑色のLEDライトのいずれかがまだ点滅している場合は、その初期化手順が完了するまで待機します。

電源ボタンおよびシステム初期化ステータス・インジケータ・ライトの識別には、図および次のコールアウトの表を参照してください。

図3-1 Oracle Database Applianceパワー・パネルの前面

「図3-1 Oracle Database Applianceの電源パネルの前面の説明」

表3-8 Oracle Database Applianceの電源投入用コールアウトの説明

コールアウト	機能
1	アプライアンスの前面パネルにある、SP OK LEDライト。
2	アプライアンスの前面パネルにある、凹型オン/オフ電源ボタン。このボタンを押すのは一度のみです。電源ボタンを何度も押さないでください。
3	前面パネルにある、緑色の電源OK LED。システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。

Oracle Database Applianceは「サービスなし」インジケータを使用しません。

Oracle Database Applianceが起動を完了するのを待ちます。

注意:
電源ボタンを何度も押さないでください。起動は、完了までに数分かかることがあります。

システムの前面にある緑色の電源OK LED (コールアウト3)が常時点灯になると、Oracle Database Applianceは使用できる状態になります。

Oracle Integrated Lights Out Managerの構成

Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。

Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。

最初に次の項目を設定して、Oracle ILOMを構成する必要があります。

名前およびIPアドレス
Oracle ILOMのデフォルト・パスワードを置換するパスワード
割り当てられたネットマスクを使用した、管理ネットワークへのアクセス
NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル

デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。 DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。

DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。

注意:

DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。

Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。

次の手順に従って、Webインタフェースを使用してログインします。
1. クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。
2. ログイン・ページで、デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

  Oracle ILOM Webインタフェースが表示されます。
次のステップを実行して、コマンドライン・インタフェース(CLI)を使用してログインします。
1. クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。

  ssh -l root sp_ip_address

  sp_ip_addressは、DHCPによって割り当てられたIPアドレスです。
2. デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

  Oracle ILOM CLIのプロンプトが表示されます。

ILOM構成のトラブルシューティング

ILOMが機能していない場合は、ILOM NICが有効で、ipv4が有効であることを確認します。

IPMIツールまたはBIOSを使用してILOMを構成できます。次に、IPMIツールの使用方法について説明します。

IPMIツールを開きます。
```
# ipmitool –I open sunoem cli
```
SP/networkに移動し、ポートが有効であることを確認します。
```
cd /SP/network
```
ポートが有効でない場合は、ポートを有効にします。
```
set state=enabled
```
SP/networkで、ipv4が有効であることを確認します。

ipv6が有効になっている場合は、ipv6を無効にしてipv4を有効にします

# ipmitool -I open sunoem cli "set /SP/network/ipv6 state=disabled"
# ipmitool -I open sunoem cli "set /SP/network/ipv4 state=enabled"

ネットワークの配管

デプロイメント中にネットワーク情報を構成するには、一時的なネットワーク構成フレームワークを構成します。

そのノードに割り当てられているパブリック・インターネット・プロトコル(IP)情報を使用してODAネットワークを接続します。これにより、Oracle Database Applianceをデプロイするために使用されるGIファイルとデータベース・クローン・ファイルをアップロードできます。ネットワーク構成を完了するには、デプロイメント中にIP情報を再度入力する必要があります。

10GBase-Tまたは25GbE SFP+ネットワーク・インタフェースを使用してください。初期ネットワーク接続を使用して、デプロイメント・ソフトウェアをOracle Database Applianceに転送し、Webコンソールを使用してアプライアンスをデプロイします。

注意:

configure-firstnetコマンドは、Oracle Database Applianceで1回のみ使用することをお薦めします。初期ネットワークの構成後に使用すると、ネットワーク設定が予期せず変更される可能性があります。

初期ネットワークを構成するには、Oracle ILOMを使用してシステムに接続し、IPアドレスとネットマスク・アドレスが必要になります。デプロイメントの準備で収集したネットワーク構成情報を参照してください。プログラムは、指定したネットワーク情報を使用してゲートウェイ・アドレスを取得します。

ILOMリモート・コンソールに接続し、パスワードpasswordを使用してrootとしてOracle Database Applianceにログインします。
コマンドconfigure-firstnetを実行して初期ネットワークを構成します。要求されたとおりにネットワーク情報を完了します。デプロイメントの準備で収集したネットワーク構成情報を参照してください。

最初のネットワークは、DHCPを構成せずにbtbond1インタフェースを使用するように構成します。

デプロイメントの準備として収集したネットワーク構成情報に基づいて、IPアドレスとネットマスクのアドレスを入力し、プロンプトが表示されたらゲートウェイ・アドレスを受け入れます。この例では、IPアドレスは10.1.10.2、ネットマスク・アドレスは255.255.255.0です。プログラムは、構成するゲートウェイ・アドレスとして10.1.10.1を取得します。このゲートウェイ・アドレスは、他のIPアドレスに指定したネットワーク情報を使用して導出されます。アプライアンス・コマンドライン・インタフェースで検出されるデフォルトとは異なる代替ゲートウェイ・アドレスをネットワーク管理者が指定していない場合は、この値を受け入れます。
```
# configure-firstnet

Select the Interface to configure the network on (btbond1): btbond1
Configure DHCP on btbond1 (yes/no): no
INFO: You have chosen Static configuration
Enter the IP address to configure: 10.1.10.2
Enter the Netmask address to configure: 255.255.255.0
Enter the Gateway address to configure: 10.1.10.1
INFO: Plumbing the IPs now
INFO: Restarting the network
Shutting down interface btbond1: bonding: btbond1: Removing slave em2.
bonding: btbond1: releasing active interface em2
bonding: btbond1: making interface em3 the new active one.
bonding: btbond1: Removing slave em3.
bonding: btbond1: releasing active interface em3
::::::::::
```
