클러스터 케이블 연결
클러스터 인터페이스 카드는 두 컨트롤러가 서로 통신할 수 있게 해 주는 중복 링크 3개를 제공합니다. 클러스터 I/O 포트는 직렬 링크 2개(0,1)와 이더넷 링크 1개로 구성됩니다. 각 컨트롤러의 전원을 켜기 전에 클러스터 케이블 연결을 수행해야 하며, 링크 3개가 모두 설정되어 있어야 구성을 진행할 수 있습니다.
시작하기 전에
클러스터형 컨트롤러 연결용으로 제공된 이더넷 케이블 3개를 준비합니다. ZS7-2 및 ZS5-x 클러스터 케이블의 길이는 2.5m입니다. 클러스터 케이블 또는 기타 컨트롤러 길이는 1미터입니다. 자체 이더넷 케이블을 제공할 경우 이 케이블은 직통이며 Category 5 이상이고 올바른 길이여야 합니다.
-
교차 패턴이 되도록 다음과 같이 각 컨트롤러의 클러스터 직렬 포트를 연결합니다.
- 한 컨트롤러의 직렬 포트 0과 다른 컨트롤러의 직렬 포트 1 사이에 하나의 이더넷 케이블을 연결합니다.
-
한 컨트롤러의 직렬 포트 1과 다른 컨트롤러의 직렬 포트 0 사이에 다른 이더넷 케이블을 연결합니다.
다음 그림에서 보듯이 케이블이 직렬 포트 사이에서 교차 패턴을 형성합니다. ZS7-2 컨트롤러의 경우 제공된 노란색 및 녹색 이더넷 케이블을 사용하십시오. 1a단계에 한 개의 케이블을 사용하고, 1b단계에 다른 케이블을 사용하십시오. 어떤 케이블을 사용하는지는 중요하지 않습니다.
-
각 컨트롤러의 이더넷 포트 간에 하나의 이더넷 케이블을 연결합니다.

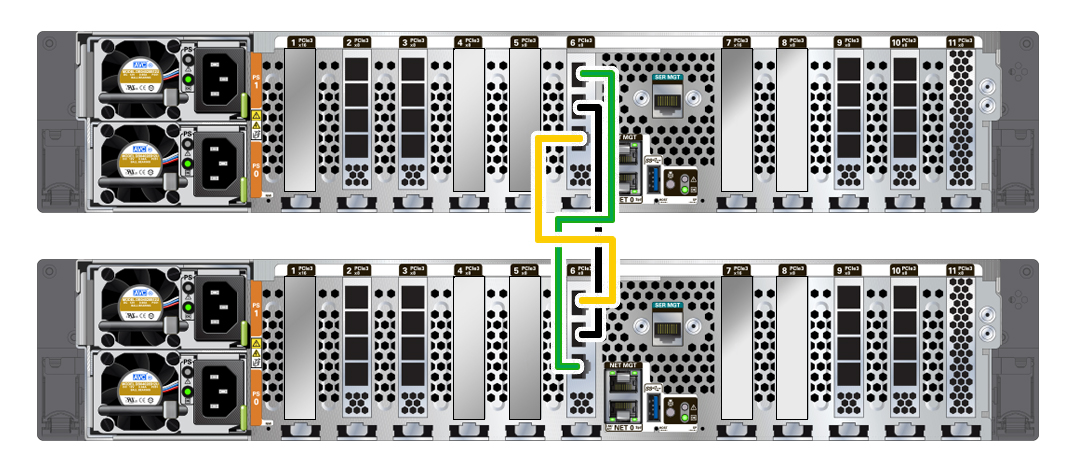

다음 그림은 두 ZS7-2 컨트롤러(표시된 고급 모델) 간의 클러스터 케이블 연결을 보여줍니다. 제공된 검은색 이더넷 케이블을 사용하십시오.
ZS7-2 클러스터 케이블 연결

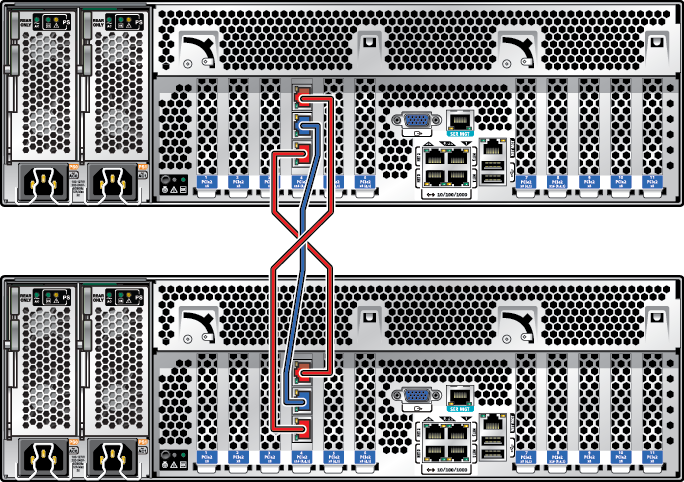

다음 그림은 두 ZS5-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.
ZS5-4 클러스터 케이블 연결

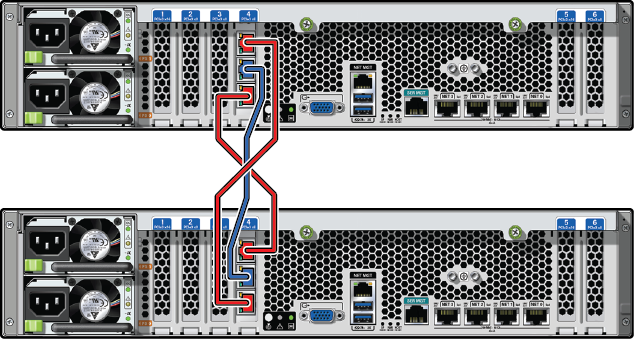

다음 그림은 두 ZS5-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.
ZS5-2 클러스터 케이블 연결

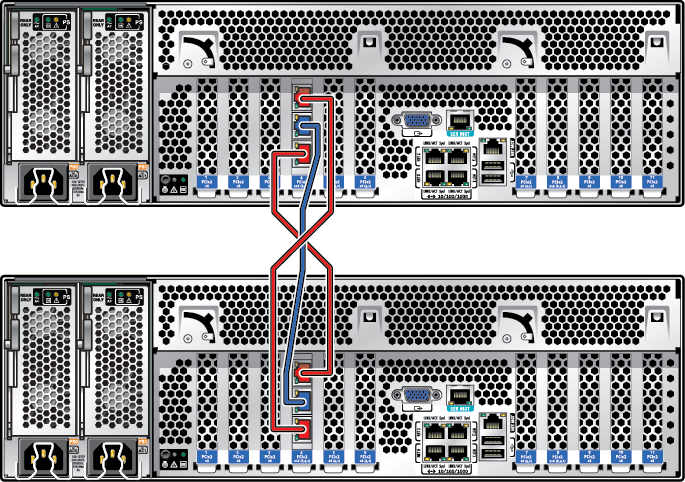

다음 그림은 두 ZS4-4 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.
ZS4-4, ZS3-4, 7420 클러스터 케이블 연결

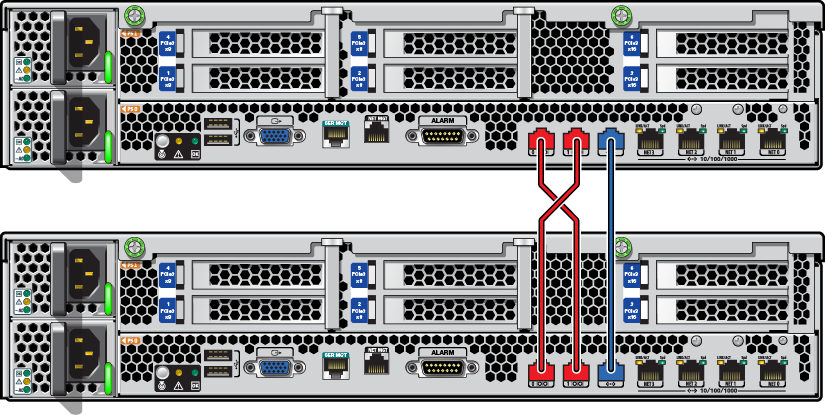

주 - ZS3-4 및 7420의 클러스터 카드는 Oracle ZFS Storage Appliance 고객 서비스 설명서의 각 컨트롤러에 대한 하드웨어 개요에 설명된 대로 클러스터 슬롯에 설치되어 있습니다.다음 그림은 두 ZS3-2 컨트롤러 간의 클러스터 케이블 연결을 보여줍니다.
ZS3-2 클러스터 케이블 연결
