システムおよび/またはサーバー・ノードの電源を切る必要があるOracle Database Applianceの現場交換可能ユニット(FRU)の保守作業を実行します。
FRUコンポーネントを点検するときは、サーバー・ノードおよび/またはシステムの電源を切って、AC電源コードを抜く必要があります。
注意:
認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。
このセクションでは、Oracle Database Appliance X7シリーズ・システムでFRUサービス・タスクを実行する方法について説明します。
Oracle Database Appliance X6-2シリーズを使用している場合は、Oracle Database Appliance X6-2シリーズのFRUの保守を参照してください。 Oracle Database Applianceを持っているなら、X3-2/X4-2/X5-2,は「Oracle Database Appliance X3-2/X4-2/X5-2 FRUの保守」に行きます。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1 FRUの保守」にアクセスしてください。
認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。
注意:
次の表のほとんどのリンクは、Oracle Database Applianceライブラリの「外側」の指示に従って、Oracle Server X7-2ドキュメント・ライブラリにアクセスします。 Oracle Database Applianceライブラリに戻るには、ブラウザの戻るボタンを使用します。
Oracle Database Appliance X7-2S/X7-2M | Oracle Database Appliance X7-2-HA |
---|---|
この製品のサーバー・ノードにはNVMeデバイスがありません。 |
|
親トピック: FRUの保守
このセクションでは、Oracle Database Appliance X6シリーズ・システムでFRUサービス・タスクを実行する方法について説明します。
Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズFRUの保守」にアクセスしてください。 Oracle Database Applianceを持っているなら、X3-2/X4-2/X5-2,は「Oracle Database Appliance X3-2/X4-2/X5-2 FRUの保守」に行きます。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1 FRUの保守」にアクセスしてください。
認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。
注意:
次の表のほとんどのリンクは、Oracle Server X6-2およびOracle Server X6-2L (Storage Server X6-2 Extreme Flashバージョンを含む)のドキュメンテーション・ライブラリへのOracle Database Applianceライブラリの「外側」へのリンクになります。 Oracle Database Applianceライブラリに戻るには、ブラウザの戻るボタンを使用します。
Oracle Database Appliance X6-2S/X6-2M | Oracle Database Appliance X6-2L | Oracle Database Appliance X6-2-HA |
---|---|---|
Oracle PCIe NVMeスイッチ・カード(FRU)の保守 この製品では、NVMeスイッチ・カードはスロット2にあります。 |
Oracle PCIe NVMeスイッチ・カード(FRU)の保守 この製品では、NVMeスイッチ・カードはスロット2,5,6にあります。 |
この製品には、PCIe NVMeスイッチ・カードはありません。 |
フロント・ストレージ・ドライブ・バックプレーン(FRU)の保守 背面ストレージ・ドライブ・バックプレーン(FRU)の取り外し リア・ストレージ・ドライブ・バックプレーン(FRU)の取り付け この製品には、スロット3のPCIe HBAからリア・ストレージ・ドライブ・バックプレーンに直接接続する単一のSASケーブルがあります。 シャーシの中央の壁を通ることはありません。 |
||
この製品には、DVDドライブ用のスロットは含まれていません。 |
||
この製品には、スロット3のPCIe HBAからリア・ストレージ・ドライブ・バックプレーンに直接接続する単一のSASケーブルがあります。 シャーシの中央の壁を通ることはありません。 |
||
NVMeスイッチ・カードは、この製品のPCIeスロット2にあります。 |
NVMeスイッチ・カードは、この製品のPCIeスロット2,5,6に搭載されています。 |
この製品にはNVMeデバイスはありません。 |
この製品では、フロント・インジケータ・モジュールおよびディスク・バックプレーンのケーブルは、この表の前半に記載されているコンポーネントのFRU保守手順の一部として含まれています。 |
||
親トピック: FRUの保守
Oracle Database Appliance X6-2LシステムでSAS HBAをサービスするためのタスクを実行します。

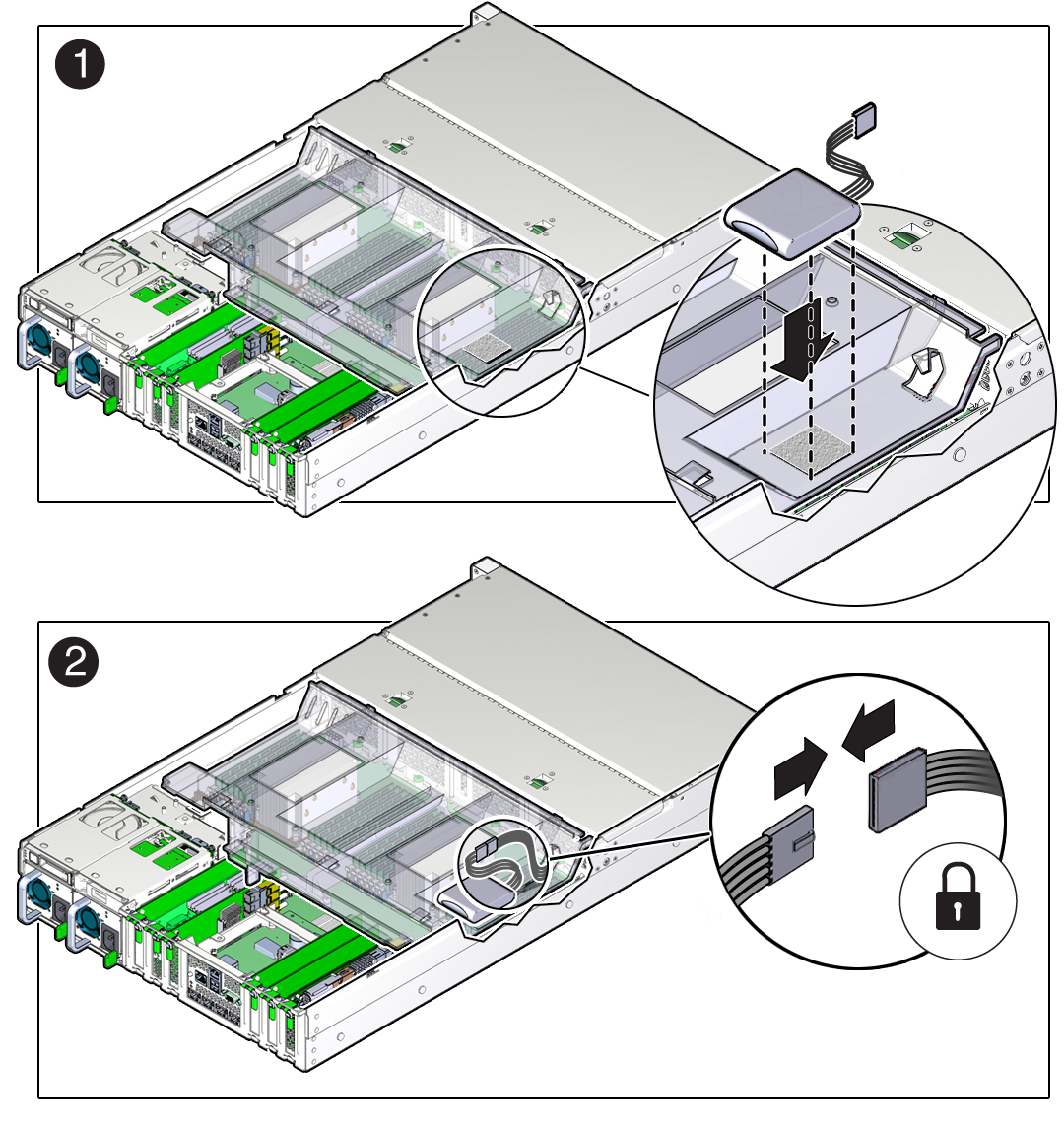

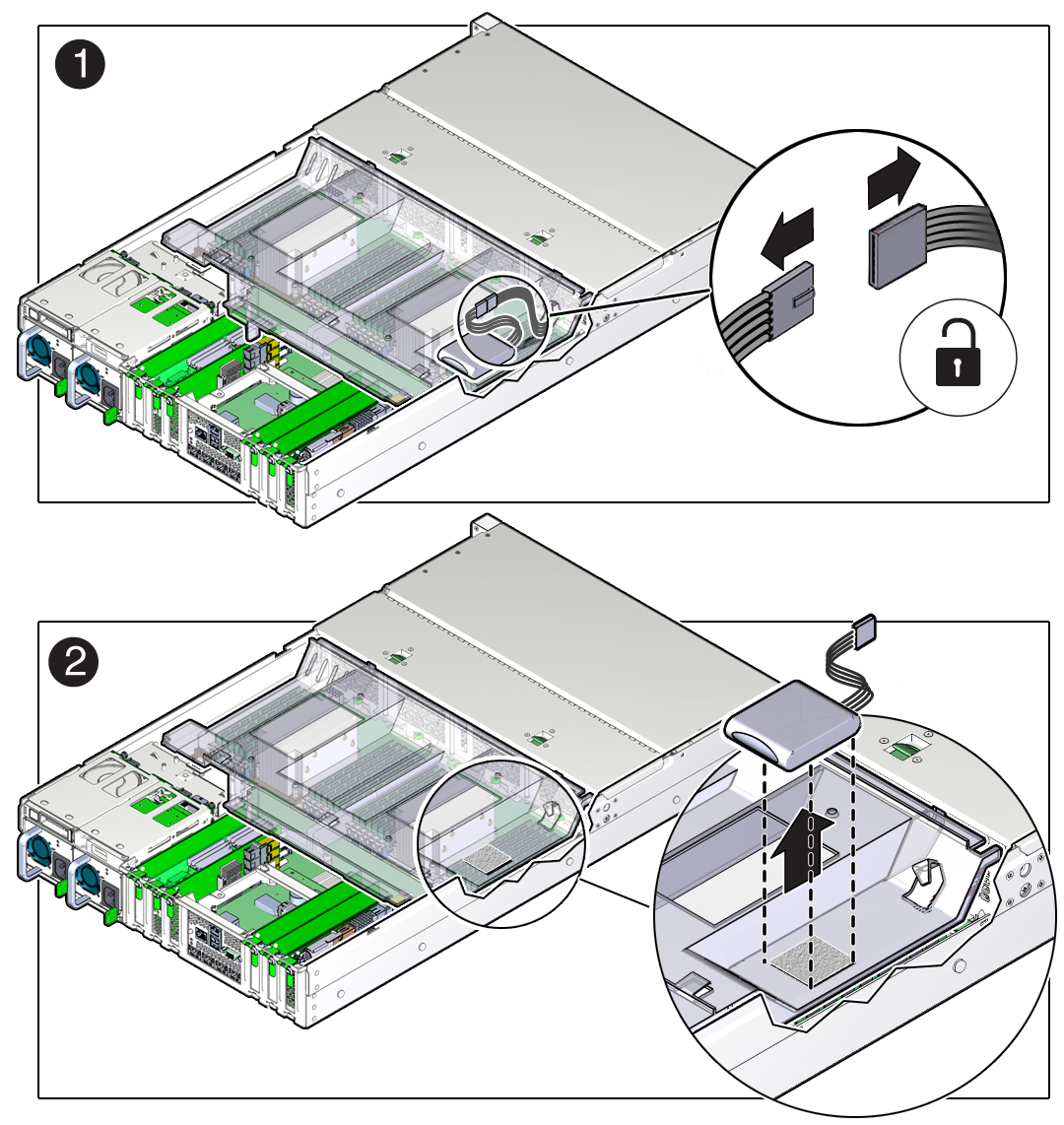

このセクションでは、Oracle Database Appliance X6-2Lシステムでの内部Oracle Storage 12 Gb/s SAS PCIe RAID HBAの保守について説明します。

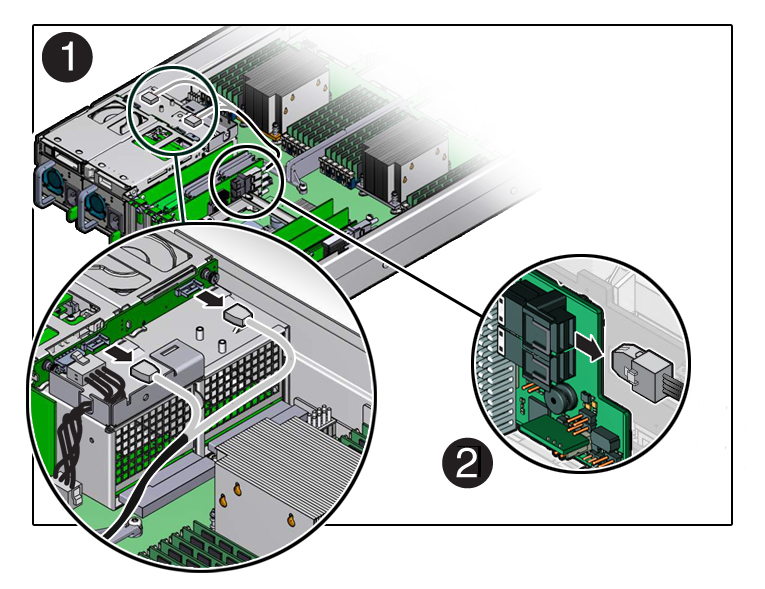

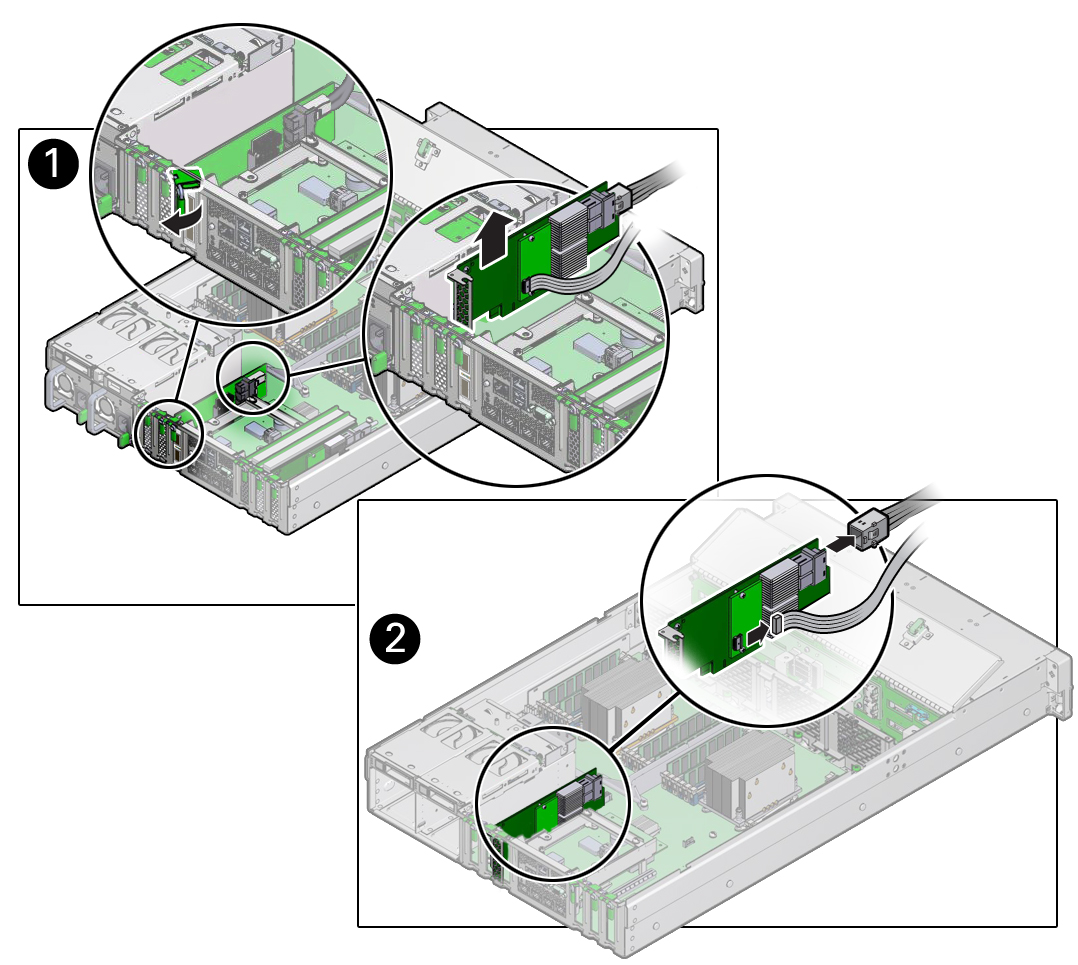

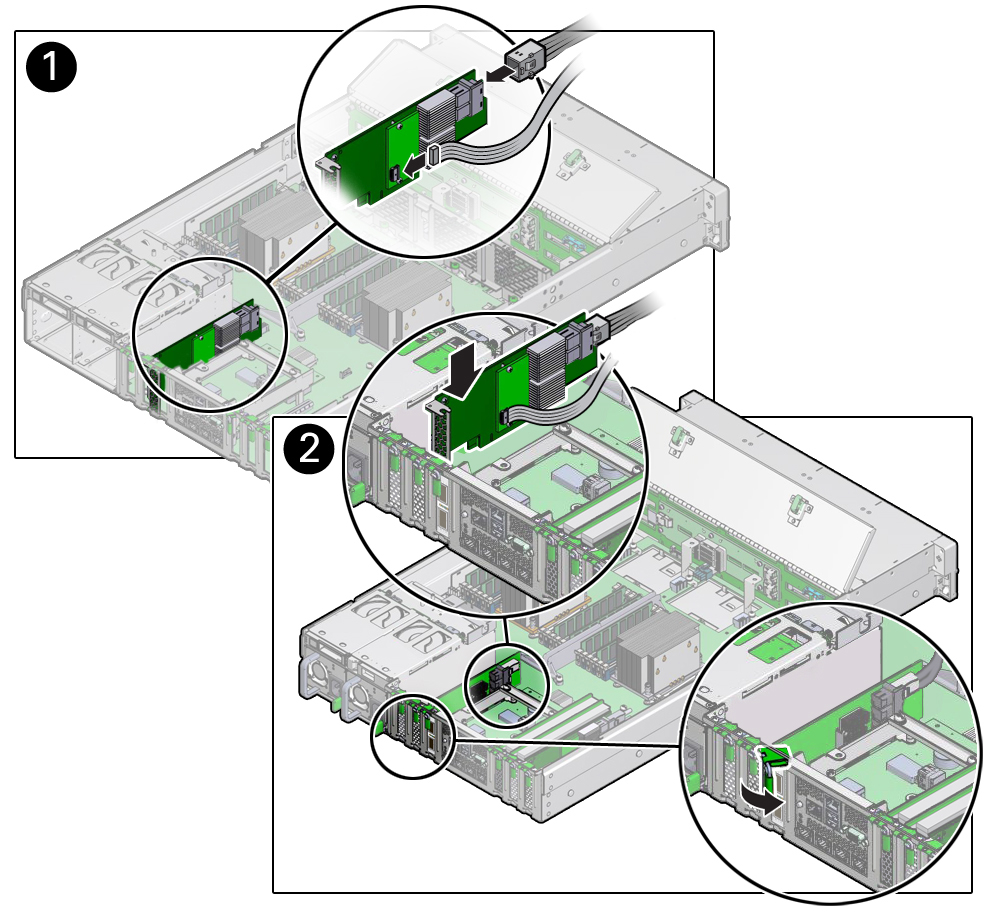

Oracle Database Appliance X6-2LシステムでSAS HBAを交換する方法。
注意:
PCIeカードの取り外しまたは取り付けを行う前に、すべての電源がサーバーから取り外されていることを確認してください。 これらの手順を実行する前に、システムからすべての電源ケーブルを取り外す必要があります。
この項では、Oracle Database Appliance X3-2/X4-2/X5-2システムでFRUサービス・タスクを実行する方法について説明します。
Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズFRUの保守」にアクセスしてください。 Oracle Database Appliance X6-2シリーズを使用している場合は、Oracle Database Appliance X6-2シリーズのFRUの保守を参照してください。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1 FRUの保守」にアクセスしてください。
認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。
注意:
次の表内のほとんどのリンクは、クリックすると、Oracle Database Applianceライブラリ外部のSun Server X3-2、Sun Server X4-2およびOracle Server X5-2ドキュメント・ライブラリにある手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの戻るボタンを使用します。
Oracle Database Appliance X3-2 | Oracle Database Appliance X4-2 | Oracle Database Appliance X5-2 |
---|---|---|
このシステム用のオプションのDVDドライブはCRUとみなされます。 Oracle Database Appliance X3-2/X4-2/X5-2 CRUの保守を参照してください。 |
このシステム用のオプションのDVDドライブはCRUとみなされます。 Oracle Database Appliance X3-2/X4-2/X5-2 CRUの保守を参照してください。 |
|
親トピック: FRUの保守
Oracle Database Appliance X3-2/X4-2/X5-2, X6-2シリーズおよびX7-2シリーズ・システムの保守時のシステム障害の管理方法。
このセクションでは、Oracle Database Appliance X3-2/X4-2/X5-2, X6-2シリーズおよびX7-2シリーズの保守時にシステム障害を管理する方法について説明します。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1 FRUの保守」にアクセスしてください。
親トピック: FRUの保守
Oracle Database Appliance X3-2/X4-2/X5-2, X6-2シリーズおよびX7-2シリーズ・システムでコンポーネント障害管理を実行します。
通常、障害が発生したコンポーネントを交換し、サーバーが稼働状態に戻ると、Oracle ILOMのコンポーネントの障害状態は自動的に消去され、コンポーネントの保守要求インジケータはオフになります。 これは、コンポーネント・ファームウェアにFRUシリアル番号が埋め込まれたすべてのコンポーネントのデフォルトの動作です。
FRUシリアル番号が埋め込まれていない、またはコンポーネントが修理されサーバーが稼働状態に戻った後も障害状態が自動的に消去されない交換済のコンポーネントでは、Oracle ILOMコマンドライン・インタフェースを使用して障害状態を手動で消去できます。 次の構文を使用します。
set /path_to_target clear_fault_action=true
path_to_targetは、障害が発生したコンポーネント(DIMMなど)へのパスです。
また、障害管理シェルを使用することもできます。 障害管理シェルの使用は、Oracle Service用に予約されています。 コンポーネントの障害管理の詳細は、次を参照してください。
Oracle ILOM 4.0を使用するシステムの場合は、Oracle Integrated Lights Out Managerドキュメント・ライブラリのアクティブなハードウェア障害を管理するためのfmadmの使用に関する項を参照してください。
Oracle ILOM 3.2を使用するシステムの場合は、Oracle Integrated Lights Out Managerドキュメント・ライブラリのアクティブなハードウェア障害を管理するためのfmadmの使用に関する項を参照してください。
Oracle ILOM 3.1を使用するシステムの場合は、Oracle Integrated Lights Out Managerドキュメント・ライブラリのアクティブなハードウェア障害を管理するためのfmadmの使用に関する項を参照してください。
このセクションでは、Oracle Database Applianceバージョン1システムでFRUサービス・タスクを実行する方法について説明します。
Oracle Database Appliance X7-2シリーズをお持ちの場合は、「Oracle Database Appliance X7-2シリーズFRUの保守」にアクセスしてください。 Oracle Database Appliance X6-2シリーズを使用している場合は、Oracle Database Appliance X6-2シリーズのFRUの保守を参照してください。 Oracle Database Applianceを持っているなら、X3-2/X4-2/X5-2,は「Oracle Database Appliance X3-2/X4-2/X5-2 FRUの保守」に行きます。
注意:
認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。
このセクションには、次のOracle Database Applianceバージョン1 FRUをサービスする方法に関する情報が含まれています:
親トピック: FRUの保守
