この章では、TimesTenトポロジ・ページについて説明します。トポロジ・ページには、Enterprise Managerターゲット間の関係が視覚的なレイアウトで表示され、ターゲットに関するパフォーマンス情報が示されます。
内容は次のとおりです。
トポロジ・ページを表示するには、TimesTenターゲット・ページを開いている必要があります。TimesTenターゲット・ページへの移動については、「TimesTenターゲット・ページへの移動」を参照してください。
ターゲットのタイプに応じて、トポロジ・ページへのアクセスには次の2つの方法があります。
TimesTenインスタンス・ターゲットの場合:
「TimesTenインスタンス・ホーム」メニューから、「構成」、「トポロジ」の順に選択します。
TimesTenデータベース・ターゲットの場合:
「TimesTenデータベース・ホーム」メニューから、「構成」、「トポロジ」の順に選択します。
トポロジ・ページには、Enterprise Managerターゲット間の関係が視覚的なレイアウトで表示され、ターゲットに関するパフォーマンス情報が示されます。
トポロジ・ページのビューを変更するには、次の手順を実行します。

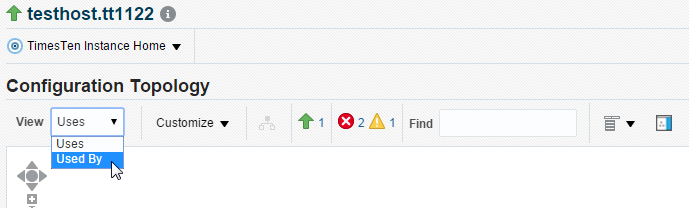

「ビュー」ドロップダウン・リストから、ビュー・タイプを選択します。
使用
このビューを使用すると、選択したターゲットが依存するターゲットを確認しやすくなります。ターゲットに問題がある場合、ターゲットが依存する別のターゲットに問題の原因があるかどうかを確認する上でこのビューが役に立ちます。これはデフォルトのビューです。
使用者
このビューには、選択したターゲットに依存するターゲットが表示されます。これは、特定のTimesTenインスタンスと関連付けられているTimesTenデータベースの特定のTimesTenメトリックを表示するといった場合に使用すると便利です。
トポロジ・ページが選択したビュー・タイプでリフレッシュされます。
トポロジ・ページでは、Enterprise Managerターゲットのモニタリング・メトリックを1ページに表示できます。たとえば、TimesTenインスタンスと関連付けられているTimesTenデータベース全部のPermSize
属性とTempSize
属性を監視できます。
トポロジ・ページに表示されるターゲットにモニタリング・メトリックを追加するには、TimesTenターゲットのトポロジ・ページを開いている必要があります。

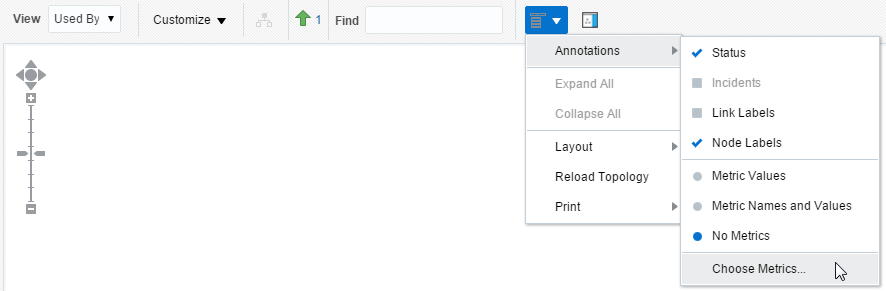

「オプション」メニューから、「注釈」、「メトリックの選択」の順に選択します。
「メトリックの選択」ダイアログが表示されます。*「ターゲット・タイプ」ドロップダウン・リストを探します。

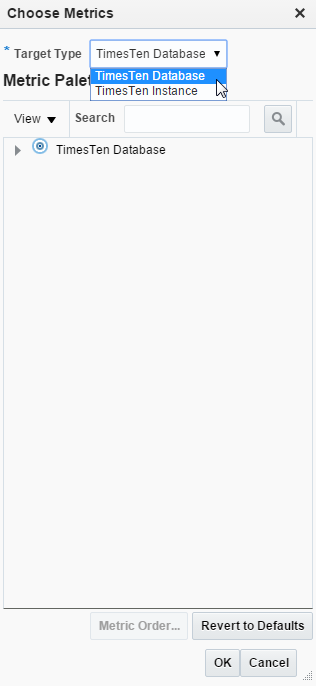

*「ターゲット・タイプ」ドロップダウン・リストから、ビュー・タイプを選択します。
TimesTenデータベース
このターゲット・タイプを使用すると、TimesTenデータベース・ターゲットに固有のメトリックを選択できます。TimesTenデータベースのメトリックの詳細は、「TimesTenデータベースのメトリックの表示」を参照してください。
TimesTenインスタンス
このターゲット・タイプを使用すると、TimesTenインスタンス・ターゲットに固有のメトリックを選択できます。TimesTenインスタンスのメトリックの詳細は、「TimesTenインスタンスのメトリックの表示」を参照してください。

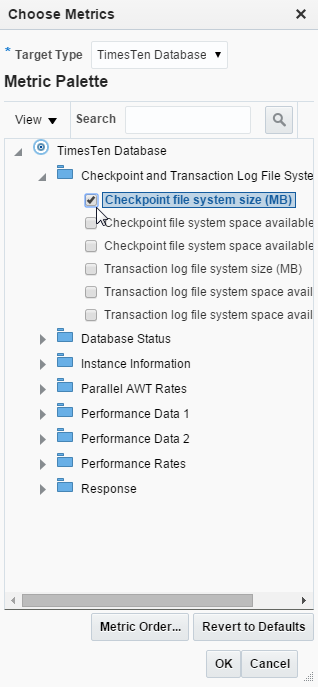

メトリック・グループの名前を検索します。
メトリック・グループを開き、メトリックの名前をクリックします。
監視するメトリックをすべて追加するまでこのステップを繰り返します。「メトリック順序」ボタンを探します。
「メトリック順序」をクリックします。

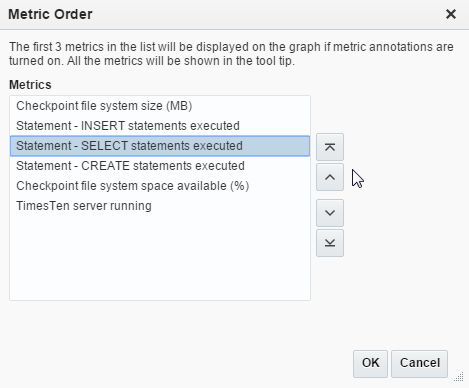

「メトリック順序」ダイアログが表示されます。リストの最初の3つのメトリックがEnterprise Managerターゲットごとにトポロジ・ページに表示されます。その他のメトリックはEnterprise Managerターゲットのツールチップに表示されます。
メトリック・リストの右側にある矢印を使用してメトリックを整理します。

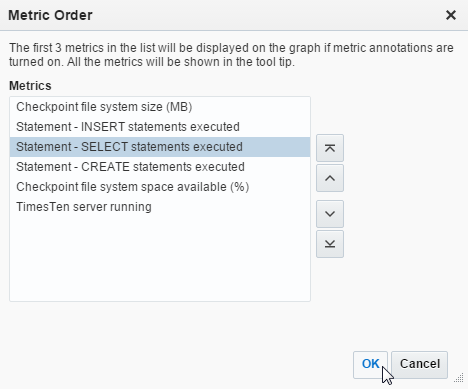

「OK」ボタンを探します。
「OK」をクリックします。

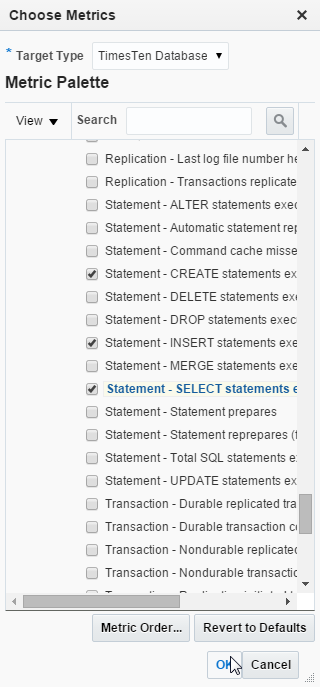

「メトリック順序」ダイアログが閉じます。「メトリックの選択」ダイアログで「OK」ボタンを探します。
「OK」をクリックします。
「メトリックの選択」ダイアログが閉じます。トポロジ・ページで「オプション」ボタンを探します。

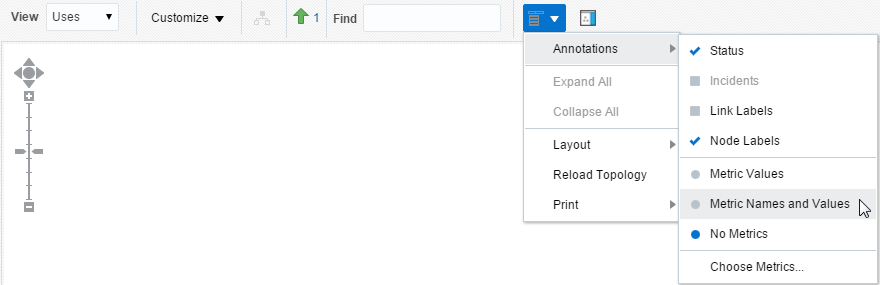

「オプション」メニューから、「注釈」、「メトリックの名前および値」の順に選択します。
トポロジ・ページがリフレッシュされます。
ターゲットについて構成した上位3つのメトリックが表示されています。ターゲットの上にカーソルを置いてポップアップの「詳細」リンクをクリックすると、特定のターゲットについて構成したメトリックがすべて表示されます。
