フォトリアリスティック画像について

記憶域アプライアンス・ユーザー・インタフェースのメイン・ウィンドウの「ハードウェア」タブには、図33-2に示すように、選択したアプライアンスのフォトリアリスティック・ビュー(前面、最上部、背面など)が表示されます。選択した記憶域アプライアンスのフォトリアリスティック画像を表示するステップは、「フォトリアリスティック画像の表示」を参照してください。

フォトリアリスティック画像で表示されるいずれかのコンポーネントにカーソルを重ねて、そのコンポーネントに関する追加の情報を表示することができます。

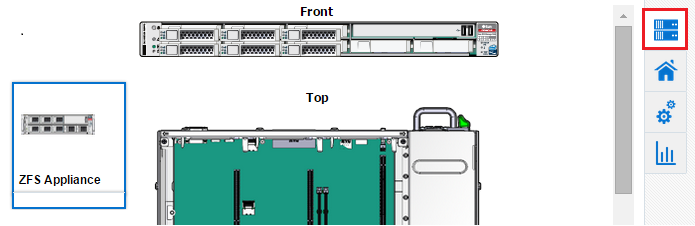

図33-2 「ハードウェア」タブ・ビュー

「図33-2 「ハードウェア」タブ・ビュー」の説明

存在してコンポーネントに関連する場合、アプライアンスの次のハードウェア情報を表示できます。

• コンポーネント名

• モデル名

• アーキテクチャ

• 製造業者

• シリアル番号

• クリティカル・インシデント情報

• 部品番号

• メモリー・コンポーネントのサイズ

• CPUのコア合計

• 使用可能なCPUのコア

フォトリアリスティック画像の表示

アプライアンスの「ハードウェア」タブ詳細を表示するには、次のステップを実行します。

注意:

ZFSアプライアンスのフォトリアリスティック・ビューは、ZS5.2ではサポートされていません。

1. 「ターゲット」メニューから「すべてのターゲット」を選択します。
2. 左側のナビゲーション・ペインで、「サーバー、ストレージおよびネットワーク」ターゲット・タイプを開きます。

   「サーバー、ストレージおよびネットワーク」の下にアプライアンス・ターゲットのリストを表示できます。

   注意:

   クラスタ・ターゲットを表示するには、左側のナビゲーション・ペインで「グループ、システムおよびサービス」を開きます。右側のペインで特定のクラスタ・ターゲットをクリックします。

   注意:

   ZFSアプライアンスのフォトリアリスティック・ビューは、ZS5.2ではサポートされていません。
3. 「サーバー、ストレージおよびネットワーク」で特定のアプライアンス・ターゲットをクリックします。

   選択したターゲットのターゲット名、ターゲット・タイプおよびターゲット・ステータスが右側のペインに表示されます。

4. 右側のペインのリストから特定のターゲット名をクリックします。
5. 記憶域アプライアンスのユーザー・インタフェースの右側に表示される「ハードウェア」タブをクリックして、選択したターゲットのフォトリアリスティック画像を表示します。
