1 システムのステータス・インジケータおよびLEDの概要

Oracle Database ApplianceインジケータとLEDについて学びます。

注意:

システムの機能およびラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。 ケーブル接続、Oracle ILOMの初期設定、アプライアンス・ソフトウェアの設定については、Oracle Database Appliance X6またはX7シリーズの該当する「デプロイメントとユーザー・ガイド」、またはOracle Database Appliance X3-2/X4-2/X5-2またはバージョン1の「スタート・ガイド」を参照してください。

Oracle Database Applianceのいくつかのバージョンがあり、このドキュメントはすべてのバージョンを網羅しています。

• 「Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ」
  Oracle Database Appliance X7-2S/X7-2Mのステータス・インジケータについて学びます。
• 「Oracle Database Appliance X7-2-HAステータス・インジケータ」
  Oracle Database Appliance X7-2-HAのステータス・インジケータについて学びます。
• 「Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ」
  Oracle Database Appliance X6-2S/X6-2M/X6-2Lのステータス・インジケータについて学びます。
• 「Oracle Database Appliance X6-2-HAステータス・インジケータ」
  Oracle Database Appliance X6-2-HAステータス・インジケータについて学んでください。
• 「Oracle Database Appliance X5-2ステータス・インジケータ」
  Oracle Database Appliance X5-2ステータス・インジケータについて学んでください。
• 「Oracle Database Appliance X3-2/X4-2ステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2ステータス・インジケータについて学んでください。
• 「Oracle Database Applianceバージョン1ステータス・インジケータ」
  Oracle Database Applianceバージョン1の前後のステータス・インジケータについて学びます。

Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mのステータス・インジケータについて学びます。

• 「Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ」
  Oracle Database Appliance X7-2S/X7-2Mの前面および背面ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mの前面および背面ステータス・インジケータの説明を参照してください。

• 「サーバーのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X7-2S/X7-2Mのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバーのバック・パネルのステータス・インジケータ」
  Oracle Database Appliance X7-2S/X7-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

サーバーのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

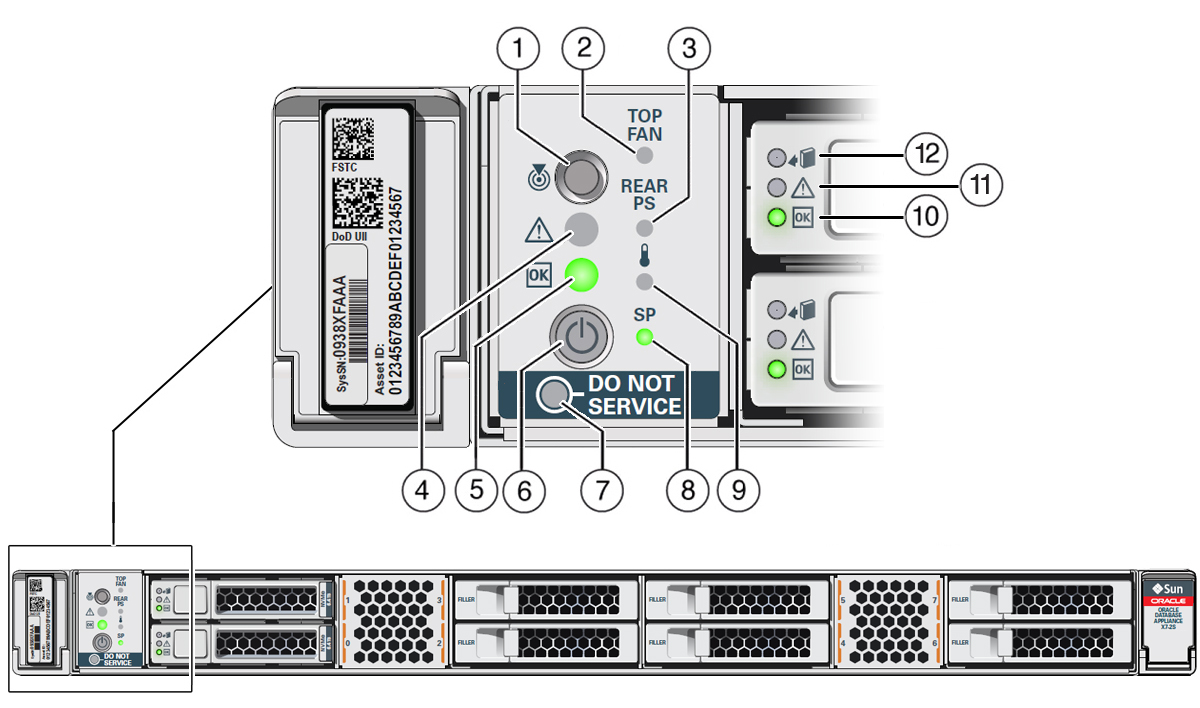

次の図は、システムおよびストレージ・ドライブのインジケータを含むOracle Database Appliance X7-2S/X7-2Mサーバーの前面パネルを示しています。

「図GXXXX-x7-2sm_front_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
3	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
4	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
5	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
6	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
7	サービスなし: 白	システムがサービスの準備ができていないことを示します。 消灯 - 通常の操作。 点灯 - システムはサービスの準備ができていません。 「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
10	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
11	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
12	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバーのバック・パネルのステータス・インジケータ

Oracle Database Appliance X7-2S/X7-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

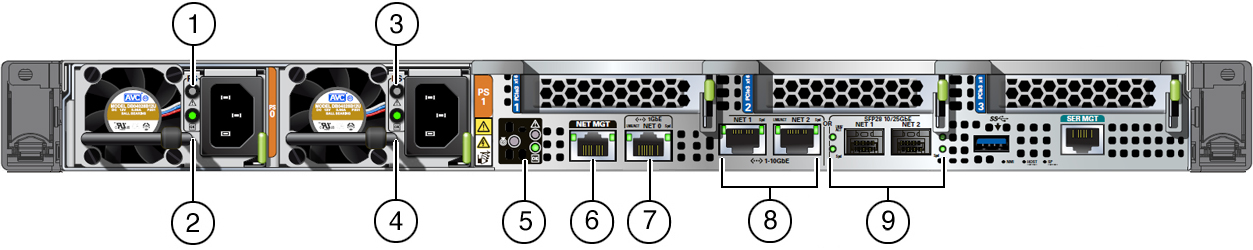

次の図は、Oracle Database Appliance X7-2S/X7-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを含んでいます。

「図GXXXX-x7-2sm_rear_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	NET 0ポート: 緑色	10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ: 点灯 - 1000Base-T link. 消灯 - 10/100BASE-Tリンク。 左上のリンク・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
8	NET 1および2 10 GbEポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10 GbEイーサネット管理インタフェース 左上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のスピード・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) オレンジ色オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.
9	NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10/25 SFP28イーサネット管理インタフェース トップ・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 ボトム速度インジケータ: 消灯 - アクティビティはありません。 オレンジ色オン - 10GbE link. グリーン・オン - 25GbE link.

Oracle Database Appliance X7-2-HAステータス・インジケータ

Oracle Database Appliance X7-2-HAのステータス・インジケータについて学びます。

• 「Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ」
  Oracle Database Appliance X7-2-HAサーバー・ノードの前面および背面ステータス・インジケータの説明を参照してください。
• 「Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ」
  前面および背面のOracle Database Appliance X7-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ

Oracle Database Appliance X7-2-HAサーバー・ノードの前面および背面ステータス・インジケータの説明を参照してください。

• 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

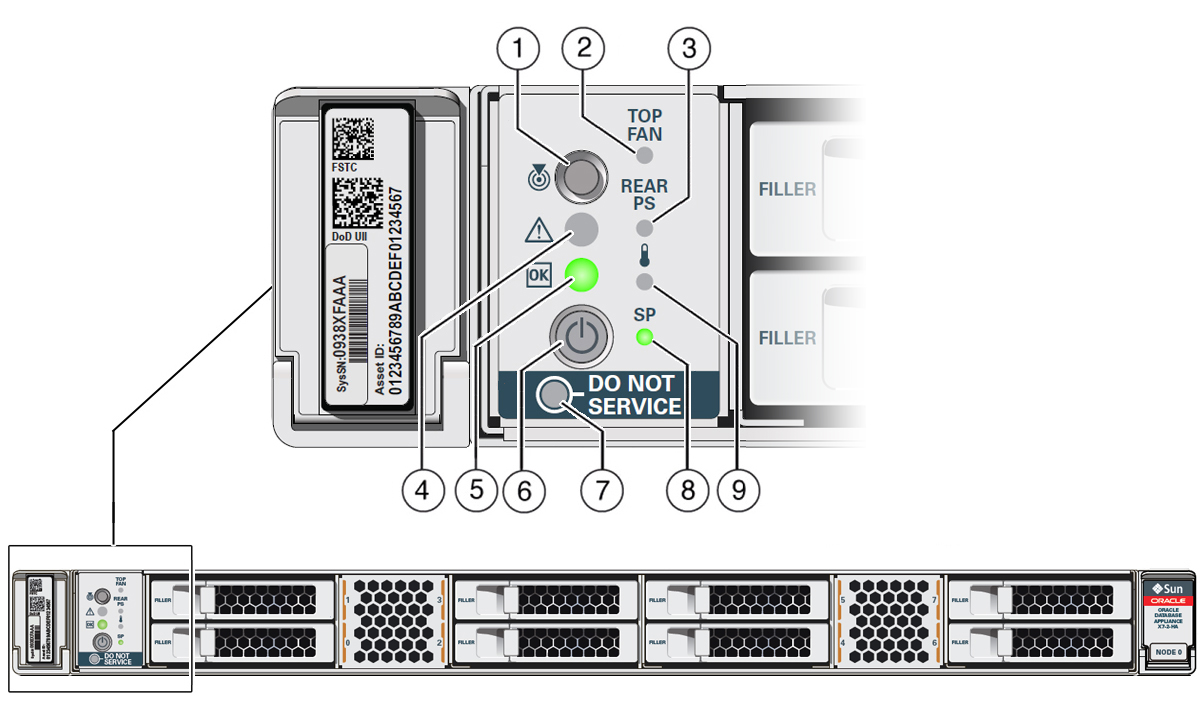

次の図は、Oracle Database Appliance X7-2-HAサーバー・ノードの前面パネルを示し、システムおよびストレージ・ドライブのインジケータを含んでいます。

「図GXXXX-x7-2ha_front_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
3	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
4	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
5	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
6	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
7	サービスなし: 白	システムがサービスの準備ができていないことを示します。 消灯 - 通常の操作。 点灯 - システムはサービスの準備ができていません。 「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

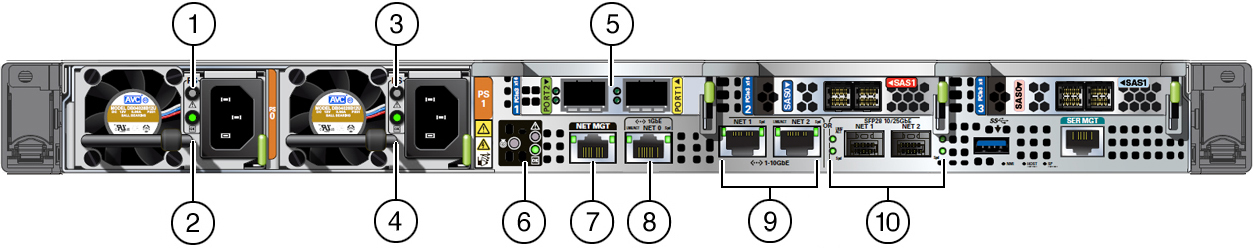

次の図は、Oracle Database Appliance X7-2-HAサーバー・ノードの背面パネルを示しており、システム、電源、およびネットワーク・ポートのインジケータを含んでいます

「図GXXXX-x7-2ha_rear_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	ポート1および2プライベート・クラスタ相互接続10/25 GbE SFP28ポート: green/yellow	10/25 GbE SFP28インタフェース トップ・リンク・インジケータ: 消灯 - リンクがありません。 グリーン・オン - 25GbE link. 黄色い - 10GbE link. ボトム・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。
6	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
7	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
8	NET 0ポート: 緑色	10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 左上のリンク・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
9	NET 1および2 10 GbEポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10 GbEイーサネット管理インタフェース 左上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のスピード・インジケータ: 消灯 - 10/100BASE-Tリンク(リンク・アップの場合) オレンジ色オン - 1000BASE-T link. グリーン・オン - 10000BASE-T link.
10	NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。	10/25 GbE SFP28インタフェース トップ・アクティビティ・インジケータ: 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 ボトム速度インジケータ: 消灯 - アクティビティはありません。 オレンジ色オン - 10GbE link. グリーン・オン - 25GbE link.

Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ

前面および背面のOracle Database Appliance X7-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

• 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
  Oracle Database Appliance X7-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X7-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

Oracle Database Appliance X7-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

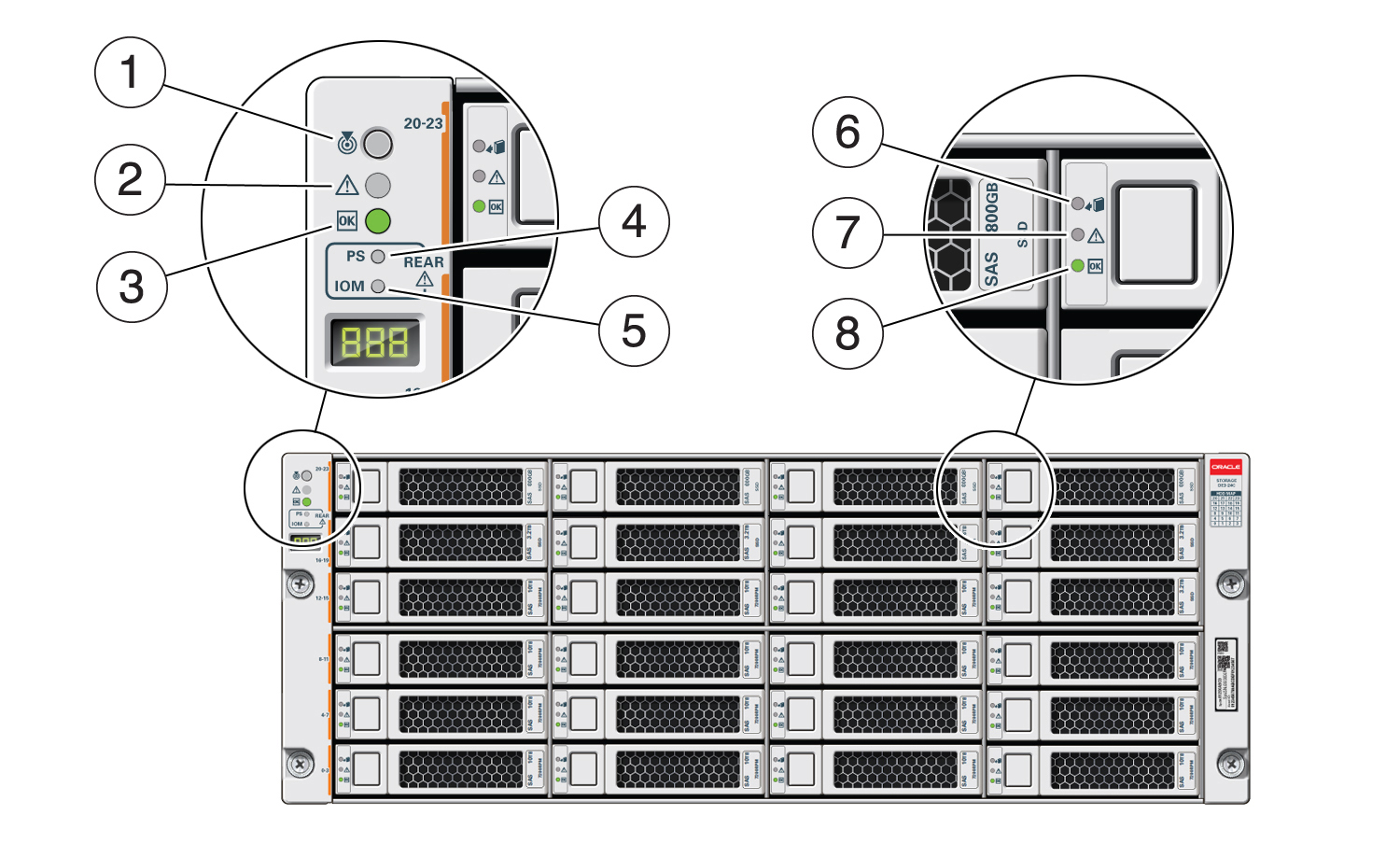

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

「図GXXXX-x7-2ha_storage_shelf_front_callouts.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
3	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
4	電源装置の障害インジケータ: オレンジ色	点灯 - 電源装置の障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、どの電源装置に障害があるかを確認します。 消灯 - 通常の操作。
5	SAS I/Oモジュール障害インジケータ: オレンジ色	点灯 - SAS I/Oモジュールの障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、障害のあるモジュールを判別します。 消灯 - 通常の操作。
6	Ready-to-Remove: 青色	点灯 - ストレージ・ドライブは、ホット・プラグ操作中に安全に取り外すことができます。 消灯 - ストレージ・ドライブは取り外す準備ができていません。
7	ドライブ要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ディスク・ドライブに障害があります。
8	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

Oracle Database Appliance X7-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

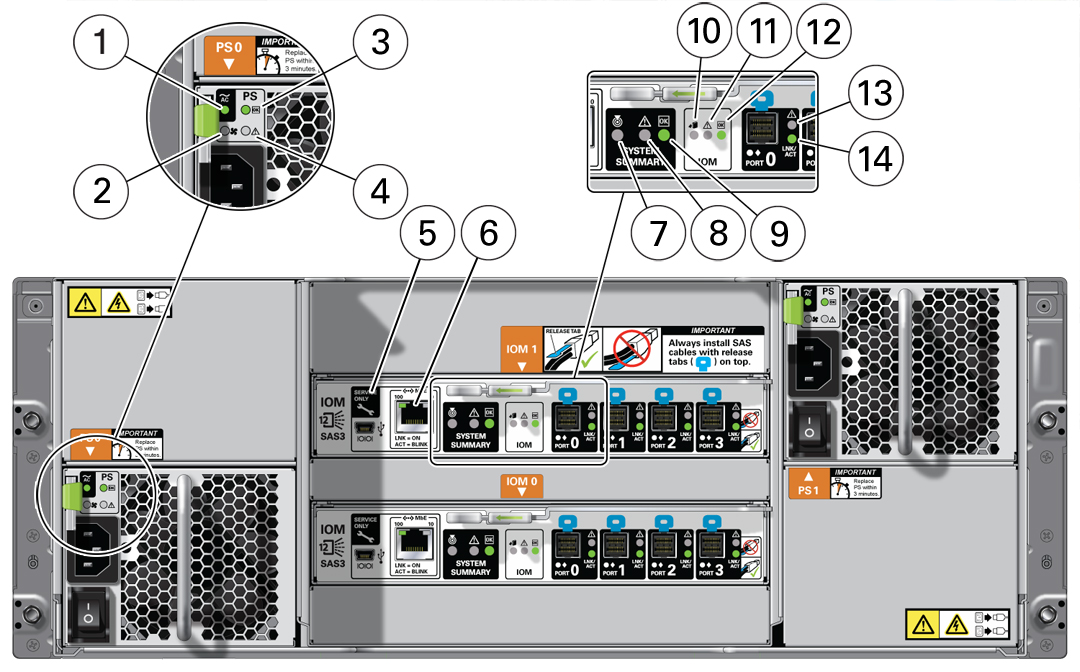

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)の背面パネルのコントロールとインジケータを示しています。

「図G5373-storage_shelf_rear_callouts.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源障害を示します。 消灯 - 通常の操作。
2	ファン障害インジケータ: オレンジ色	点灯 - ファンが故障しています。 消灯 - 通常の操作。
3	電源装置のステータス・インジケータ: 緑色	点灯 - 電源が正常に動作しています。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 通常の操作。
5	予約済	このポートはOracle Service用に予約されています。
6	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
7	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
8	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
9	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
10	SAS I/Oモジュールの取り外し準備完了: 青色	点灯 - ホット・プラグ操作中は、I/Oモジュールを安全に取り外すことができます。 消灯 - I/Oモジュールは削除の準備ができていません。
11	SAS I/Oモジュール・サービス必須インジケータ: オレンジ色	消灯 - 通常の操作。 常に点灯 - SAS I/Oモジュールに障害があります。
12	SAS I/OモジュールOK: 緑色	点灯 - I/Oモジュールの電源が入っていて、正常に動作しています。 消灯 - I/Oモジュールの電源が入っていないか、電源が入っていません。
13	ホストSASポート・サービス要求インジケータ: オレンジ色	消灯 - 通常の操作。 常に点灯 - ポートまたは接続に障害があります。
14	ホストSASポート・アクティビティ・インジケータ: 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ

Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータについて学んでください。

• 「Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ」
  Oracle Database Appliance X6-2S/X6-2Mの前面および背面ステータス・インジケータの説明を参照してください。
• 「Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ」
  Oracle Database Appliance X6-2Lの前面および背面ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ

Oracle Database Appliance X6-2S/X6-2Mの前面および背面ステータス・インジケータの説明を参照してください。

• 「サーバーのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X6-2S/X6-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバーのバック・パネルのステータス・インジケータ」
  Oracle Database Appliance X6-2S/X6-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

サーバーのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X6-2S/X6-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。

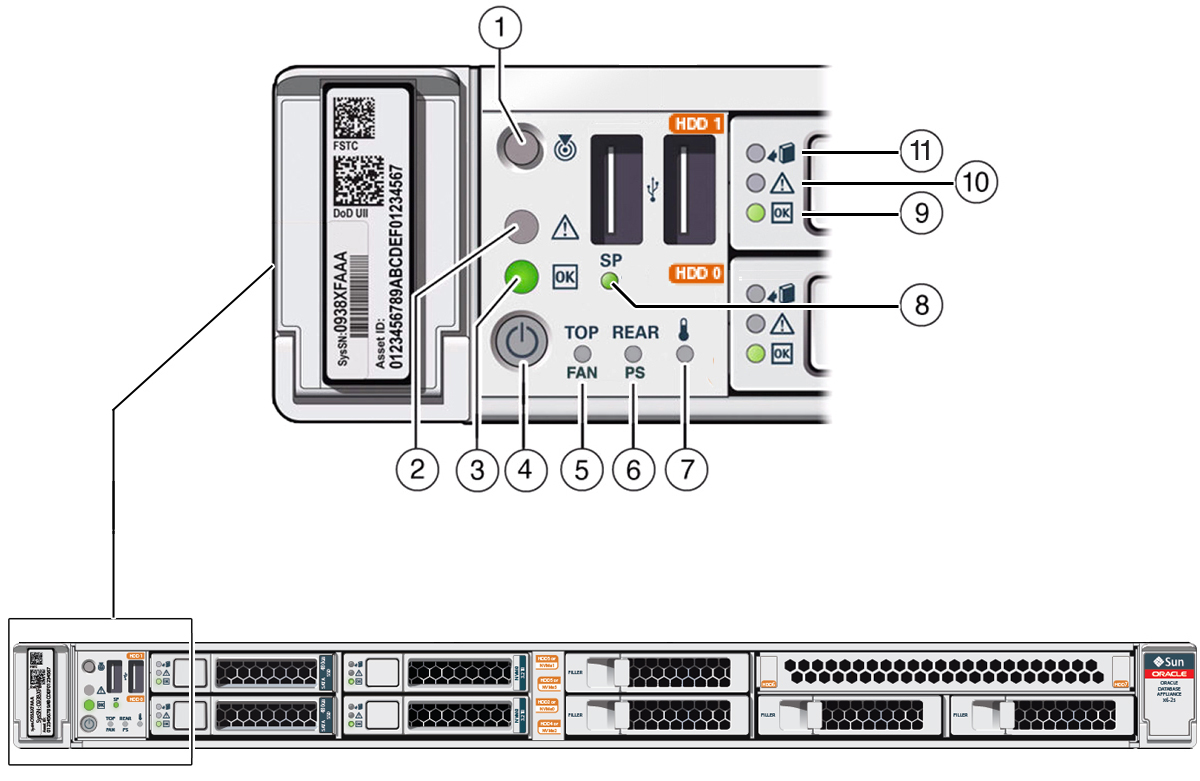

次の図は、Oracle Database Appliance X6-2S/X6-2Mのフロント・パネルとシステムおよびストレージ・ドライブのインジケータを示しています。

「図G3482_front_panel_indicators_X6-2SM.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバーのバック・パネルのステータス・インジケータ

Oracle Database Appliance X6-2S/X6-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

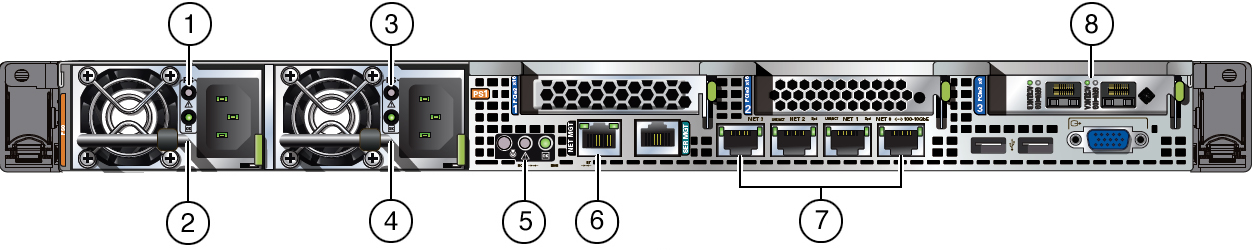

次の図は、Oracle Database Appliance X6-2S/X6-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを示しています。

「図G4182_rear_panel_indicators_X6-2SM.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合はオレンジ色; 10GBBase-Tリンクの場合は緑色。 消灯 - 100BASE-T link. 点滅 - 機能はありません。
8	デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色	1000/10000 BASE-Tイーサネット管理インタフェース。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。

Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ

Oracle Database Appliance X6-2Lの前面および背面ステータス・インジケータの説明を参照してください。

• 「サーバーのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X6-2Lのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバーのバック・パネルのステータス・インジケータ」
  Oracle Database Appliance X6-2Lの各種バック・パネル・ステータス・インジケータのリストを参照してください。

サーバーのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X6-2Lのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

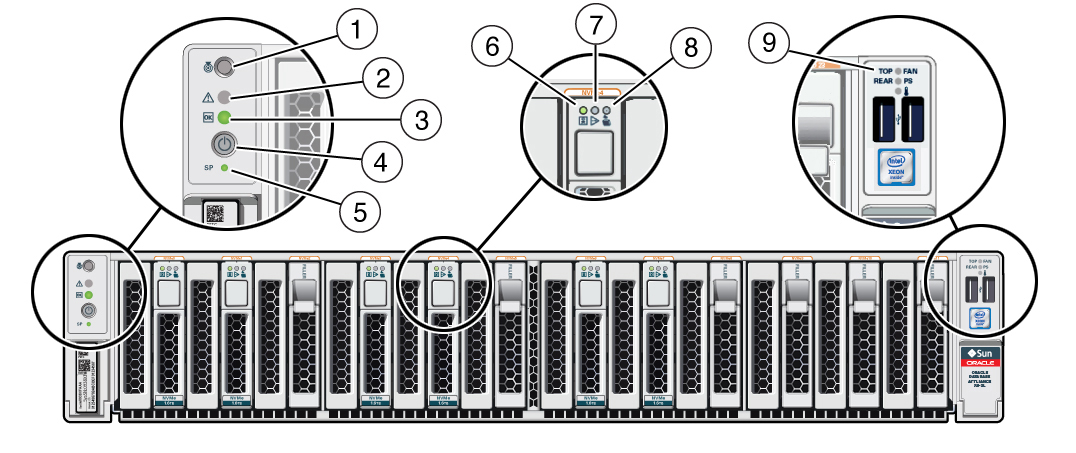

次の図は、Oracle Database Appliance X6-2Lサーバーの前面パネルを示し、システムおよびストレージ・ドライブのインジケータを含んでいます。

「図G5963_X6-2L_front_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
6	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
7	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
8	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。
9	トップ・ファン: オレンジ色 リアPS: オレンジ色 過熱警告: オレンジ色	トップ・ファン: 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。 リアPS: 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。 過熱警告: 消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムで過熱警告状態が発生しています。 これは警告表示であり、致命的な過熱ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。

サーバーのバック・パネルのステータス・インジケータ

Oracle Database Appliance X6-2Lの各種バック・パネル・ステータス・インジケータのリストを参照してください。

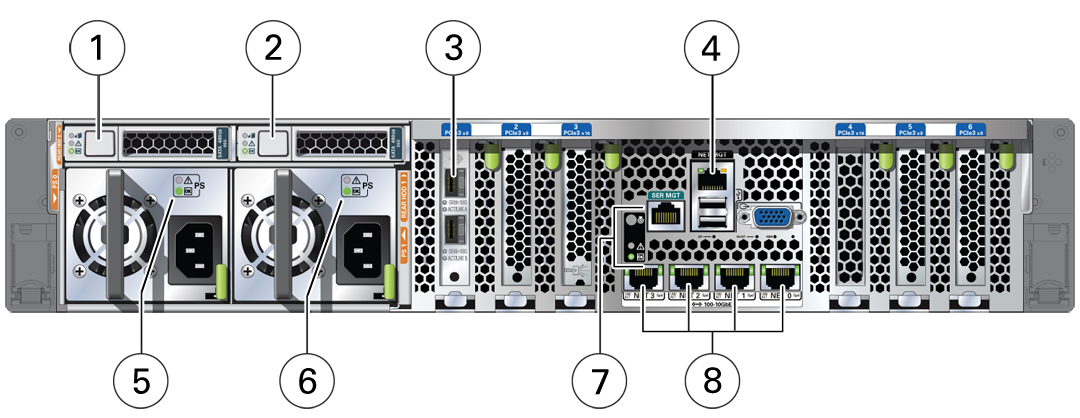

次の図は、Oracle Database Appliance X6-2S/X6-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを示しています。

「図G5964_X6-2L_back_panel_indicators.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 2	ストレージ・ドライブのステータス: 様々	これらはフロント・パネルと同じように動作します。
3	デュアル・ポート10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色	GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
4	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
5, 6	PSサービスが必要: オレンジ色 PS OK: 緑色	PSサービスが必要: 消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または過小電圧を検出しました。 PS OK: 消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
7	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合はオレンジ色; 10GBBase-Tリンクの場合は緑色。 消灯 - 100BASE-T link. 点滅 - 機能はありません。

Oracle Database Appliance X6-2-HAステータス・インジケータ

Oracle Database Appliance X6-2-HAステータス・インジケータについて学んでください。

• 「Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ」
  Oracle Database Appliance X6-2-HAサーバー・ノードのフロントおよびバック・ステータス・インジケータの説明を参照してください。
• 「Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ」
  前面および背面のOracle Database Appliance X6-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ

Oracle Database Appliance X6-2-HAサーバー・ノードのフロントおよびバック・ステータス・インジケータの説明を参照してください。

• 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X6-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X6-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを参照してください。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X6-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X6-2-HAサーバー・ノードの前面パネルを示し、システム・ドライブとストレージ・ドライブのインジケータを示しています。

「図G3483_front_panel_indicators_X6-2-HA.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X6-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X6-2-HAサーバー・ノードの背面パネルを示し、システム、電源装置、およびネットワーク・ポートのインジケータを示しています

「図G4183_rear_panel_indicators_X6-2-HA.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色 --または-- デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図示せず): 緑色/オレンジ色	InfiniBand QSFP+インタフェース。 緑色点灯 - InfiniBandの物理リンクが確立されました。 緑色消灯 - リンクがありません。 黄色点灯 - InfiniBandはリンク上で検出されますが、データは渡されません。 黄色消灯 - 物理および/または論理リンクが確立されていません。 黄色の点滅 - データが渡されました。 デュアル10 GbE SFP+インタフェース。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000/10000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合はオレンジ色; 10GBBase-Tリンクの場合は緑色。 消灯 - 100BASE-T link. 点滅 - 機能はありません。

Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ

前面および背面のOracle Database Appliance X6-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

• 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
  Oracle Database Appliance X6-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X6-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

Oracle Database Appliance X6-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

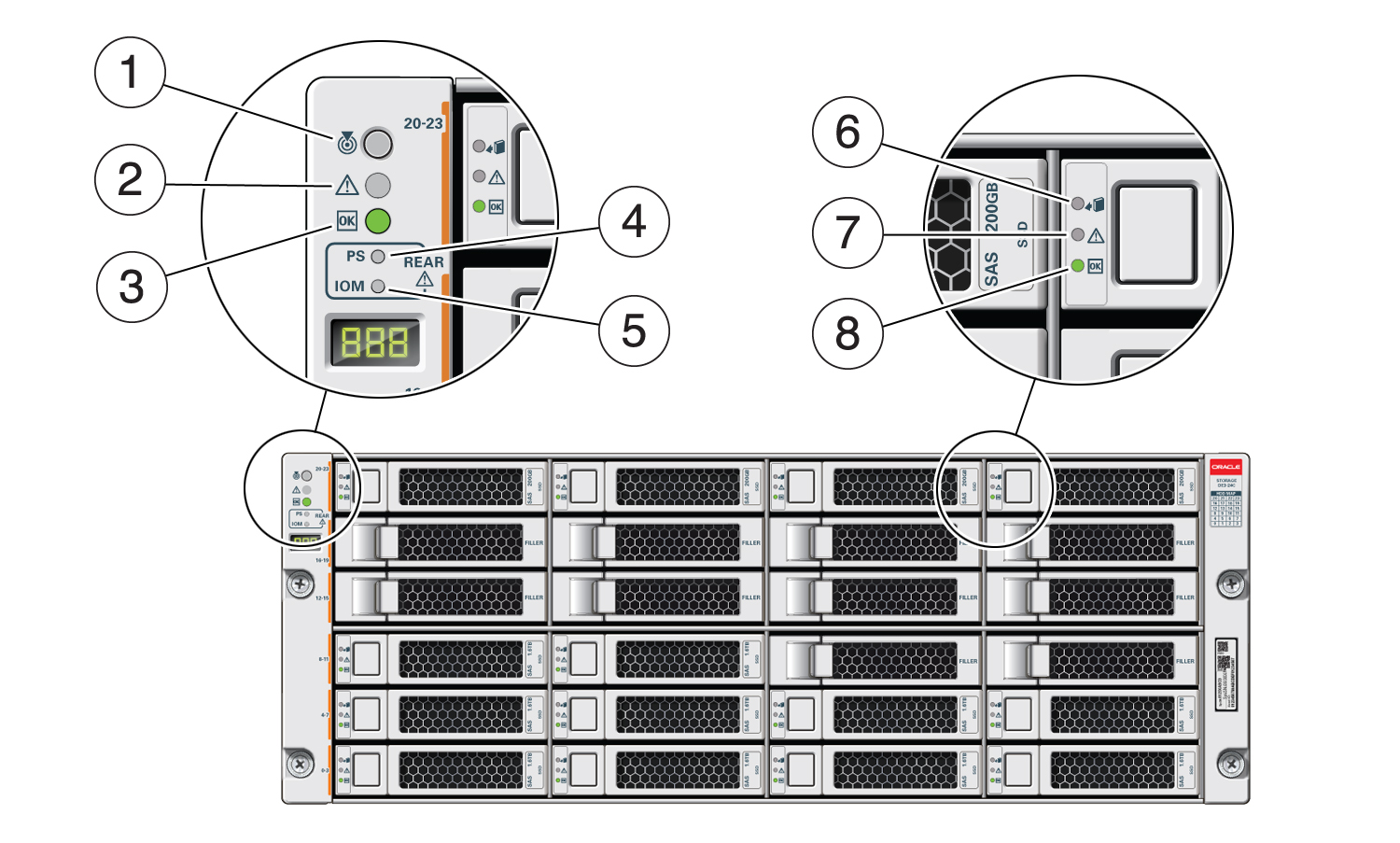

「図G5497-x6-2ha_storage_shelf_front_callouts.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
3	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
4	電源装置の障害インジケータ: オレンジ色	点灯 - 電源装置の障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、どの電源装置に障害があるかを確認します。 消灯 - 通常の操作。
5	SAS I/Oモジュール障害インジケータ: オレンジ色	点灯 - SAS I/Oモジュールの障害を示します。 ストレージ・シェルフの背面にあるLEDを参照して、障害のあるモジュールを判別します。 消灯 - 通常の操作。
6	Ready-to-Remove: 青色	点灯 - ストレージ・ドライブは、ホット・プラグ操作中に安全に取り外すことができます。 消灯 - ストレージ・ドライブは取り外す準備ができていません。
7	ドライブ要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ディスク・ドライブに障害があります。
8	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

Oracle Database Appliance X6-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)の背面パネルのコントロールとインジケータを示しています。

「図G5373-storage_shelf_rear_callouts.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源障害を示します。 消灯 - 通常の操作。
2	ファン障害インジケータ: オレンジ色	点灯 - ファンが故障しています。 消灯 - 通常の操作。
3	電源装置のステータス・インジケータ: 緑色	点灯 - 電源が正常に動作しています。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 通常の操作。
5	予約済	このポートはOracle Service用に予約されています。
6	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
7	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
8	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
9	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
10	SAS I/Oモジュールの取り外し準備完了: 青色	点灯 - ホット・プラグ操作中は、I/Oモジュールを安全に取り外すことができます。 消灯 - I/Oモジュールは削除の準備ができていません。
11	SAS I/Oモジュール・サービス必須インジケータ: オレンジ色	消灯 - 通常の操作。 常に点灯 - SAS I/Oモジュールに障害があります。
12	SAS I/OモジュールOK: 緑色	点灯 - I/Oモジュールの電源が入っていて、正常に動作しています。 消灯 - I/Oモジュールの電源が入っていないか、電源が入っていません。
13	ホストSASポート・サービス要求インジケータ: オレンジ色	消灯 - 通常の操作。 常に点灯 - ポートまたは接続に障害があります。
14	ホストSASポート・アクティビティ・インジケータ: 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X5-2のステータス・インジケータ

Oracle Database Appliance X5-2ステータス・インジケータについて学んでください。

• 「Oracle Database Appliance X5-2サーバー・ノードのステータス・インジケータ」
  Oracle Database Appliance X5-2サーバー・ノードの前面および背面のステータス・インジケータの説明を参照してください。
• 「Oracle Database Appliance X5-2ストレージ・シェルフ・インジケータ」
  前面および背面のOracle Database Appliance X5-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X5-2 サーバー・ノードのステータス・インジケータ

Oracle Database Appliance X5-2サーバー・ノードの前面および背面のステータス・インジケータの説明を参照してください。

• 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X5-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X5-2サーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X5-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X5-2サーバー・ノードの前面パネルを示しており、システム・ドライブとストレージ・ドライブのインジケータを含んでいます。

「図A3483_front_panel_indicators_X5-2.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
3	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
4	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
5	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
6	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
7	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
8	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X5-2サーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X5-2サーバー・ノードの背面パネルを示しており、システム、電源装置、およびネットワーク・ポートのインジケータを含んでいます

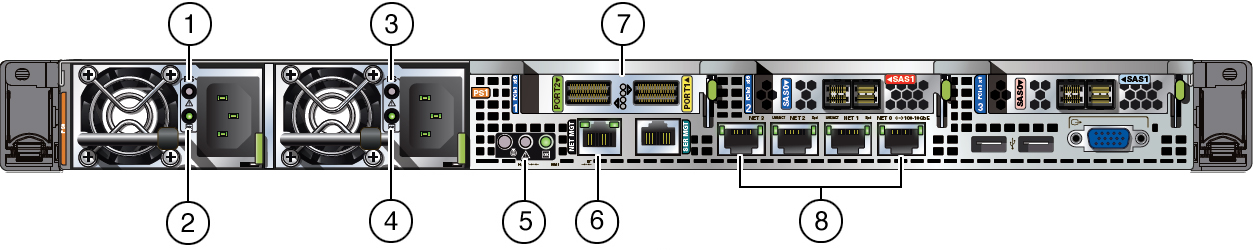

「図G4183_rear_panel_indicators_X5-2.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色	10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 1000Base-Tリンクの場合は緑色。 消灯 - 10/100BASE-Tリンク。 右上のアクティビティ・インジケータ: 点灯 - リンク・アップ。 消灯 - リンクがない、またはリンク・ダウン。 点滅 - パケット・アクティビティ。
7	2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色	InfiniBand QSFP+インタフェース。 緑色点灯 - InfiniBandの物理リンクが確立されました。 緑色消灯 - リンクがありません。 黄色点灯 - InfiniBandはリンク上で検出されますが、データは渡されません。 黄色消灯 - 物理および/または論理リンクが確立されていません。 黄色の点滅 - データが渡されました。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 100 Base-Tリンクの場合はオレンジ色; 1000 base-Tリンクの場合は緑色。 消灯 - リンクがありません。 点滅 - 機能はありません。

Oracle Database Appliance X5-2ストレージ・シェルフ・インジケータ

前面および背面のOracle Database Appliance X5-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

• 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
  Oracle Database Appliance X5-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X5-2ストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

Oracle Database Appliance X5-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

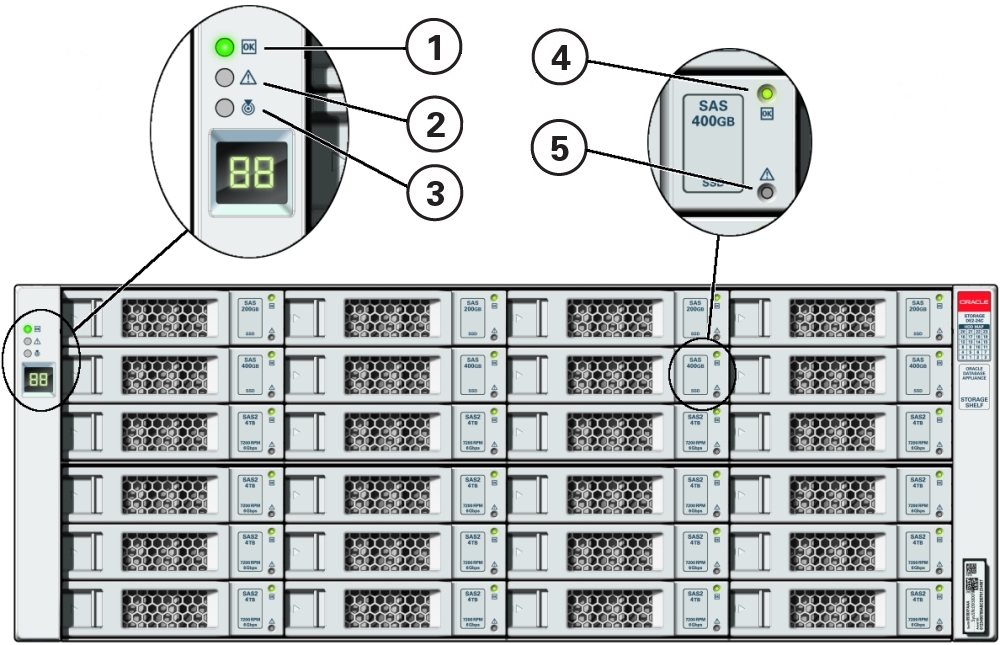

次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

「図A4159a_Front_View_Shelf.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
2	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
3	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
4	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。
5	ドライブ要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ディスク・ドライブに障害があります。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

Oracle Database Appliance X5-2ストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)の背面パネルのコントロールとインジケータを示しています。

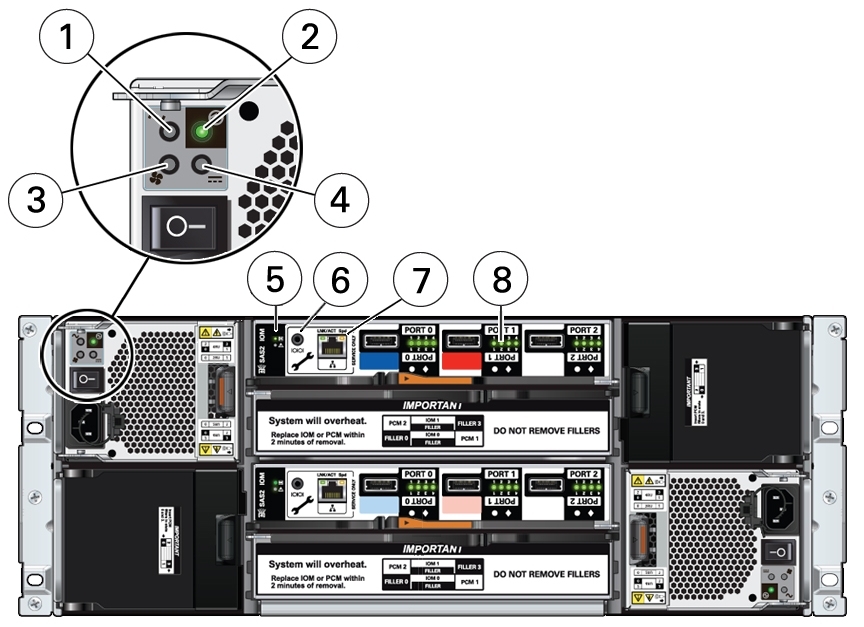

「図A4163_Rear_View_ODA_I-O_LEDs.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源障害を示します。 消灯 - 通常の操作。
2	電源装置のステータス・インジケータ: 緑色	点灯 - 電源が正常に動作しています。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。
3	ファン障害インジケータ: オレンジ色	点灯 - ファンが故障しています。 消灯 - 通常の操作。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 通常の操作。
5	SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色	OK - 正常に動作している場合は緑色に点灯します。 必要なサービス - I/Oモジュールの障害を示すために黄色に点灯します(上部モジュールは0、下部モジュールは1)。
6	予約済	このポートはOracle Service用に予約されています。
7	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
8	ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Appliance X3-2/X4-2のステータス・インジケータ

Oracle Database Appliance X3-2/X4-2ステータス・インジケータについて学んでください。

• 「Oracle Database Appliance X3-2/X4-2サーバー・ノード・ステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2サーバー・ノードの前後のステータス・インジケータの説明を参照してください。
• 「Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ・インジケータ」
  前面および背面のOracle Database Appliance X3-2/X4-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

Oracle Database Appliance X3-2/X4-2 サーバー・ノードのステータス・インジケータ

Oracle Database Appliance X3-2/X4-2サーバー・ノードの前後のステータス・インジケータの説明を参照してください。

• 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまな背面パネルのステータス・インジケータのリストを参照してください。

サーバー・ノードのフロント・パネルのステータス・インジケータ

Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

次の図は、Oracle Database Appliance X3-2/X4-2サーバー・ノードの前面パネルを示しており、システム・ドライブとストレージ・ドライブのインジケータが含まれています。

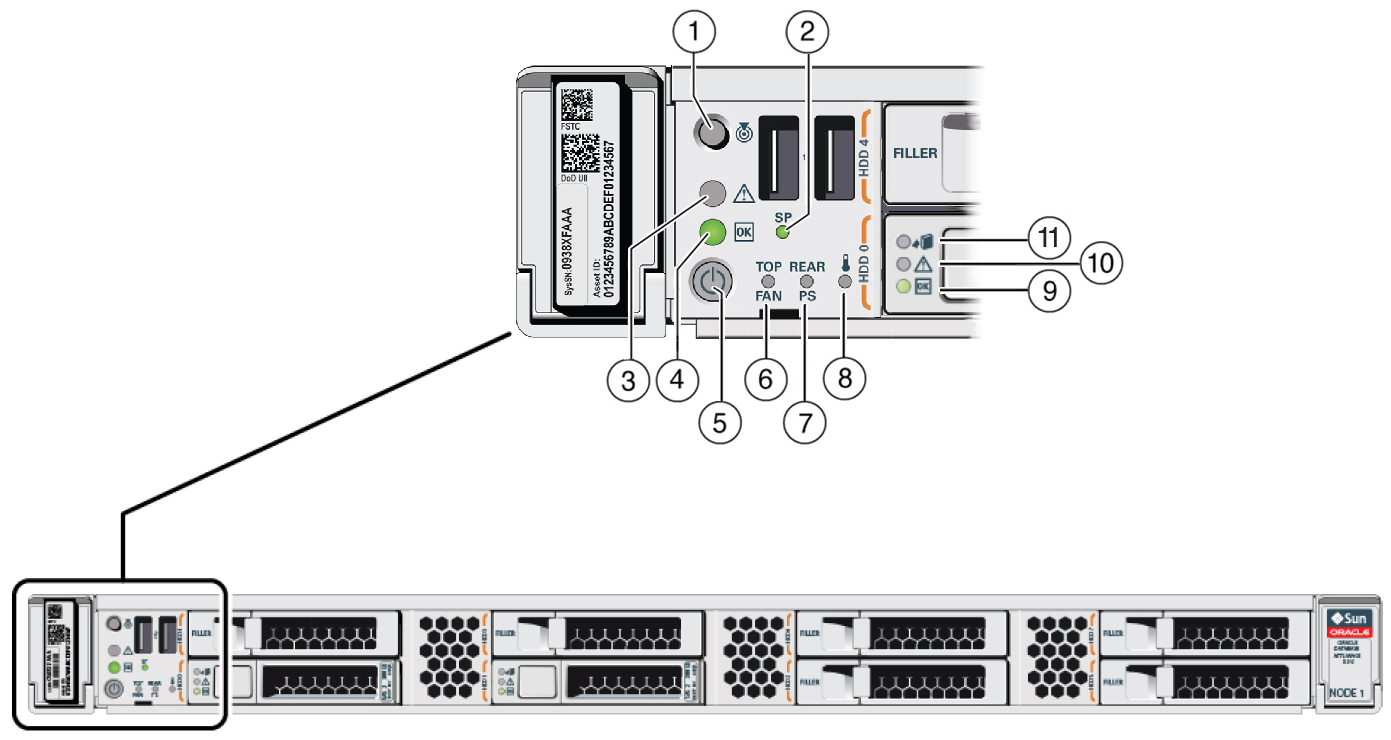

「図A1222_front_panel_indicators_X3-X4.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
2	サービス・プロセッサ(SP): 緑色	消灯 - サービス・プロセッサ(SP)が実行されていません。 点灯 - SPは完全に機能しています。 ゆっくり点滅 - SPが起動しています。
3	要点検: オレンジ色	消灯 - 通常の操作。 点灯 - サーバー・ノードに障害があります。 このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。
4	OK: 緑色	サーバー・ノードの動作状態を示します: 点灯 - サーバーの電源がオンになり、すべてのホストPOSTコード・チェックポイント・テストが完了しました。 サーバーは次のいずれかの状態にあります: 1)サーバー・ホストがオペレーティング・システム(OS)を起動している、2)サーバー・ホストがOSを実行している。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 常に点滅 - スタンバイ電源はオンですが、シャーシの電源がオフで、Oracle ILOM SPが実行されています。 ゆっくり点滅 - 起動シーケンスがホスト上で開始されました。 このパターンは、サーバーの電源を入れた直後に開始されます。 このステータスは、次のいずれかを示します: (1)サーバー・ホスト・システム上でPOSTコード・チェックポイント・テストが実行されているか、または(2)シャットダウン時にホストがパワー・オン状態からスタンバイ状態に移行している。
5	電源ボタン	押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。
6	トップ・ファン: オレンジ色	1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障したファン・モジュールを修理します。
7	リアPS: オレンジ色	1つ(またはそれ以上)の電源装置が故障したことを示します。 消灯 - 定常状態を示します。サービスは必要ありません。 点灯 - 必要なサービスを示します。故障した電源を修理してください。
8	過熱警告: オレンジ色	消灯 - 通常の操作。サービスは必要ありません。 点灯 - システムが過熱警告状態になっています。 これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。
9	ドライブOK: 緑色	消灯 - 電源がオフになっているか、インストールされているドライブがシステムによって認識されていません。 点灯 - ドライブが接続され、電源が供給されています。 ランダム点滅 - ディスク・アクティビティがあります。 インジケータが点滅してアクティビティが表示されます。
10	ドライブ要点検: オレンジ色	消灯 - ストレージ・ドライブは正常に動作しています。 点灯 - システムがストレージ・ドライブの障害を検出しました。
11	ドライブの取り外し準備完了: 青色	消灯 - ストレージ・ドライブは取り外す準備ができていません。 点灯 - ホット・プラグ操作中は、ストレージ・ドライブを安全に取り外すことができます。

サーバー・ノードのバック・パネル・ステータス・インジケータ

Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまな背面パネルのステータス・インジケータのリストを参照してください。

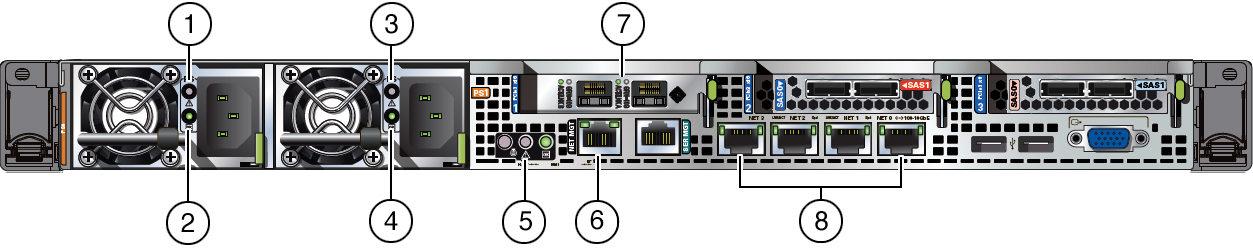

次の図は、Oracle Database Appliance X3-2/X4-2サーバー・ノードの背面パネルを示し、システム、電源装置、およびネットワーク・ポートのインジケータを示しています。

「図G4181_rear_panel_indicators_X4-2.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1, 3	PSサービスが必要: オレンジ色	消灯 - 通常の操作。 点灯 - 電源(PS)がPSファンの故障、PSの過熱、PSの過電流、またはPSの過電圧または低電圧を検出しました。
2, 4	PS OK: 緑色	消灯 - AC電源はありません。 点灯 - 通常の操作。 入力AC電源とDC出力電圧は仕様範囲内です。 ゆっくり点滅 - 通常の操作。 入力電源は仕様範囲内です。 DC出力電圧が有効になっていません。
5	システムのロケート、必要なサービス、およびOK: 様々	これらはフロント・パネルと同じように動作します。
6	NET MGTポート: 緑色/オレンジ色	10/100 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ: 点灯 - 10Base-Tリンクの場合はオレンジ色; 100Base-Tリンクの場合は緑色。 消灯 - リンクがない、またはリンク・ダウン。 右上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。
7	Oracle Database Appliance X4-2:デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図) : 緑色/オレンジ色 --または-- Oracle Database Appliance X3-2: Sunデュアル・ポート10GBase-Tアダプタ・ポート(図示せず) : green/yellow	1000/10000 BASE-T SFP +イーサネット管理インタフェースを備えたOracle Database Appliance X4-2。 GRN=10G: 点灯 - 10GbEリンクの場合は緑色; 1GbEリンクの場合はオレンジ色。 消灯 - 機能はありません。 ACT/LINK(AまたはB): 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。 1000/10000 BASE-Tイーサネット管理インタフェースを備えたOracle Database Appliance X3-2。 1G/100M=YLW: 点灯 - 1GbEリンクの場合は緑色、10GbEリンクの場合は黄色。 消灯 - リンクがありません。 ACT/LINK: 点灯 - リンク・アップの場合は緑色。 消灯 - リンクがありません。 点滅 - パケット・アクティビティの場合は緑色。
8	NET 0-3ポート: 緑色/オレンジ色	100/1000 BASE-Tイーサネット管理インタフェース。 左上のアクティビティ・インジケータ: 点灯 - 機能はありません。 消灯 - アクティビティはありません。 点滅 - パケット・アクティビティ。 右上のリンク・インジケータ: 点灯 - 100Base-Tリンクの場合はオレンジ色; 1000/10GBBase-Tリンクの場合は緑色。 消灯 - リンクがありません。 点滅 - 機能はありません。

Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ・インジケータ

前面および背面のOracle Database Appliance X3-2/X4-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。

• 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
• 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
  Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ

Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

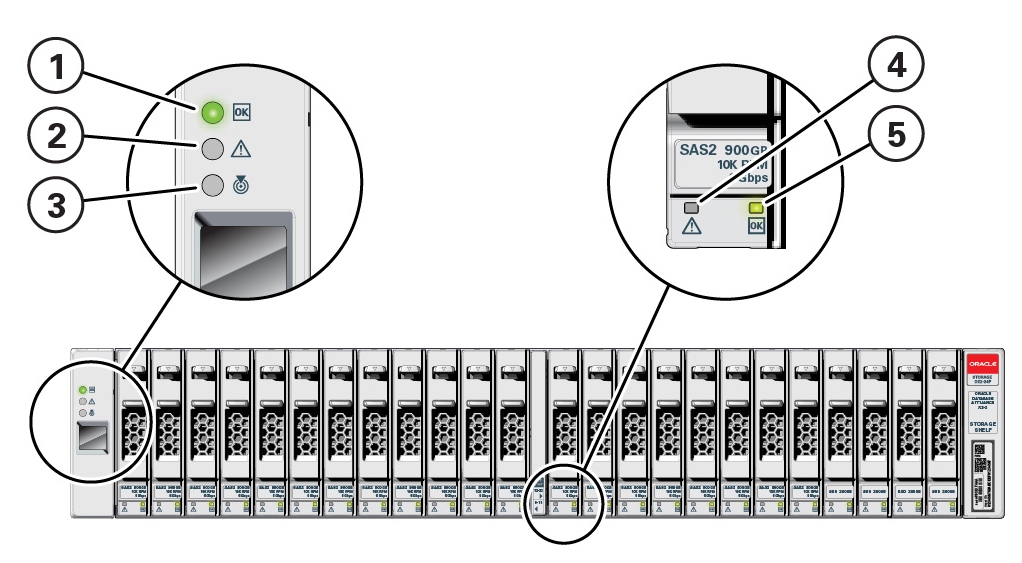

次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)のフロント・パネルとドライブのコントロールとインジケータを示しています。

注意:

ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。

「図A2597_ODAplus-storage-mod-detail.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - 保管棚の電源が入っていて、正常に動作しています。 消灯 - 保管棚の電源が入っていないか、電源が入っていません。
2	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ストレージ・シェルフに障害があります。
3	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。
4	ドライブ要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ディスク・ドライブに障害があります。
5	電源/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

ストレージ・シェルフ・バック・パネル・ステータス・インジケータ

Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。

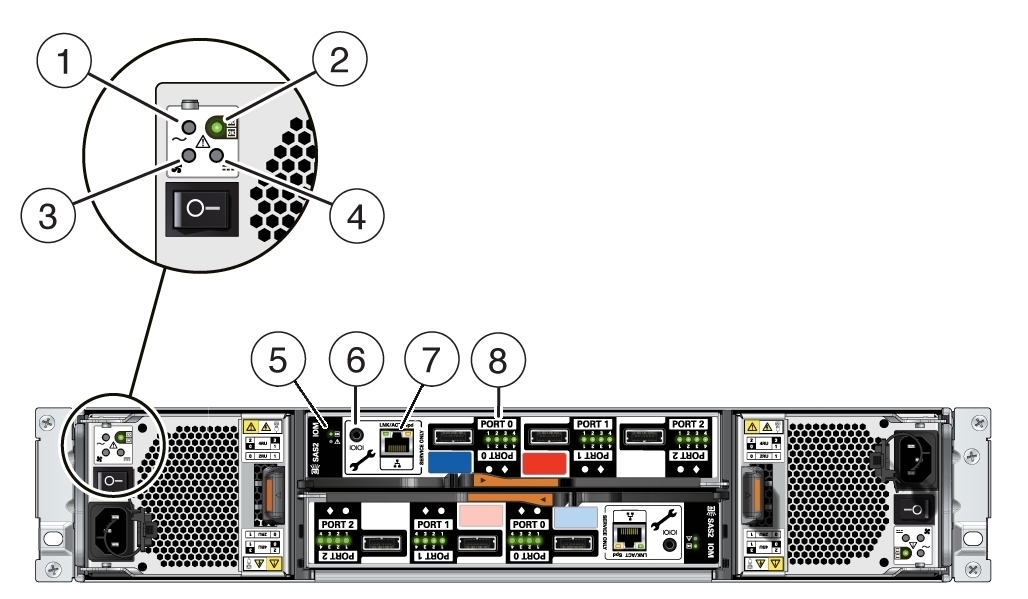

次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)の背面パネルのコントロールとインジケータを示しています。

「図A2788_ODAplus-storage-mod-leds.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	AC電源の障害インジケータ: オレンジ色	点灯 - AC電源障害を示します。 消灯 - 通常の操作。
2	電源装置のステータス・インジケータ: 緑色	点灯 - 電源が正常に動作しています。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。
3	ファン障害インジケータ: オレンジ色	点灯 - ファンが故障しています。 消灯 - 通常の操作。
4	DC電源障害インジケータ: オレンジ色	点灯 - 電源装置に障害があります。 消灯 - 通常の操作。
5	SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色	OK - 正常に動作している場合は緑色に点灯します。 必要なサービス - I/Oモジュールの障害を示すために黄色に点灯します(上部モジュールは0、下部モジュールは1)。
6	予約済	このポートはOracle Service用に予約されています。
7	ネットワーク・ポート(予約済)	このポートはOracle Service用に予約されています。
8	ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色	ランダム点滅 - ホストのSASリンク・アクティビティを示します。 消灯 - リンク・アクティビティがありません。

Oracle Database Applianceバージョン1ステータス・インジケータ

Oracle Database Applianceバージョン1の前後のステータス・インジケータについて学びます。

• 「サーバー・ノードの前面ステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノードの前面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのファン・ステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノード・ファンのさまざまなステータス・インジケータのリストを参照してください。
• 「サーバー・ノードのストレージとブート・ドライブのステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノード・ストレージ・ドライブのさまざまなステータス・インジケータのリストを参照してください。
• 「サーバー・ノードの電源ステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノード電源装置のさまざまなステータス・インジケータのリストを参照してください。
• 「サーバー・ノードの背面ステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。
• 「サーバー・ノードの内部LED」
  Oracle Database Applianceバージョン1サーバー・ノードのさまざまな内部ステータス・インジケータ(LED)のリストを参照してください。
• 「サーバー・ノードのイーサネット・ポート・ステータス・インジケータ」
  Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなイーサネット・ポート・ステータス・インジケータのリストを参照してください。

サーバー・ノードの前面ステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノードの前面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。

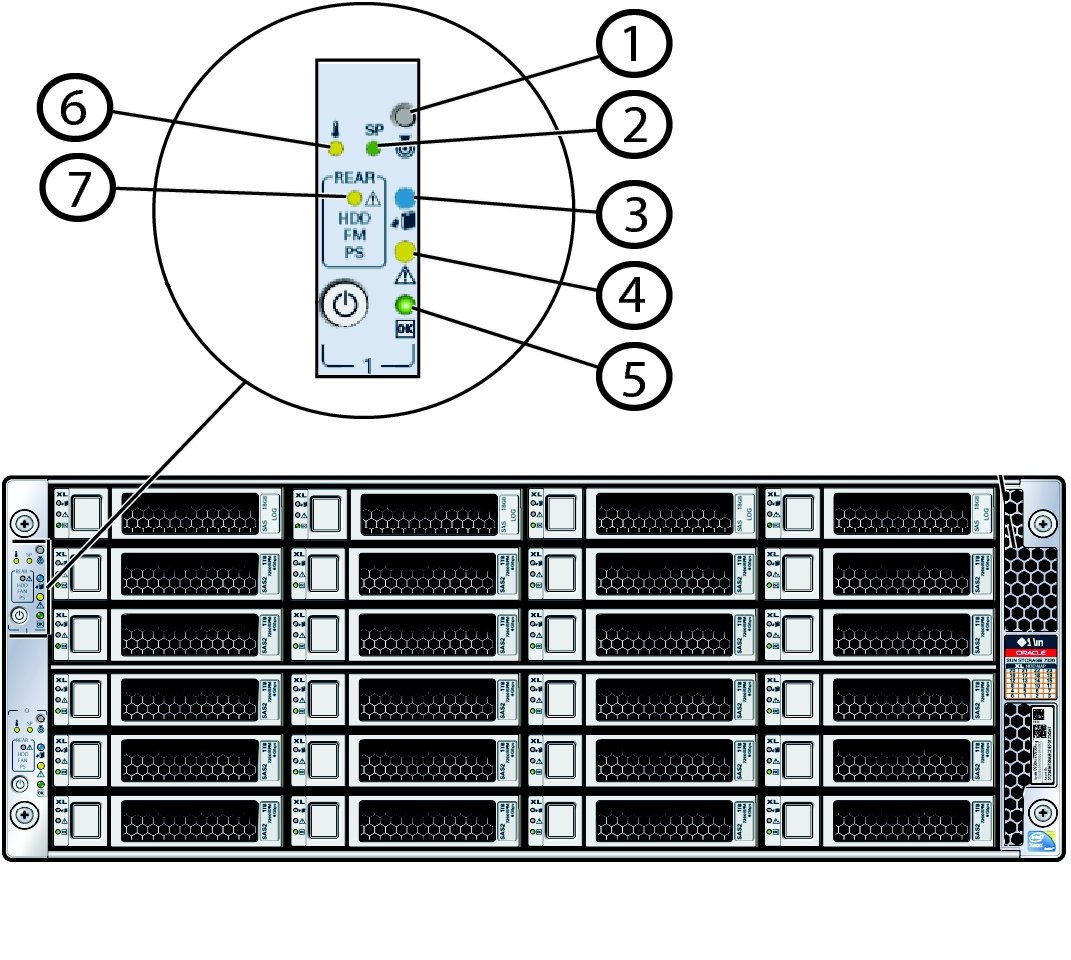

次の図は、各Oracle Database Applianceバージョン1サーバー・ノードのフロント・パネルの一般的なステータス・インジケータを示しています。

「図ODAplus_front_panel_leds.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定ボタン/LED: 白色	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。 物理的な存在を証明するためにも使用されます。 インジケータ・テスト・モード - ロケート・ボタンを5秒間押し続けると、プッシュ・トゥ・テスト機能がアクティブになり、ディスク動作および電源LED以外のすべてのLEDが15秒間点灯します。
2	SP OK/障害: 2色	消灯 - SPに電源が供給されていないか、または機能していません。 オレンジ色 - 点灯しているときはSP障害を示します。 緑 - 常に点灯している場合は、Oracle ILOMが完全に機能していることを示します。 点滅している場合、POST診断が実行されているか、Oracle ILOMが起動中か、ファームウェアの更新中です。 オレンジ色のLEDは、タイマーのステータスを示します。 ウォッチドック・タイマーは連続的に動作していますが、Oracle ILOMによってリセットされない場合は、タイムアウトになります。 タイムアウトになると、オレンジ色のLEDが点灯し、緑色のLEDが消えます。
3	取外し準備完了: 青色	消灯 - 通常の操作。 速い点滅 - システムは、安全な取り外しのためにCRU (ディスク・ドライブ、ファン・モジュール、または電源装置)を準備していますが、まだ準備ができていません。 常に点灯 - CRUは安全に取り外すことができます。
4	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - システムまたはシャーシ内のサブシステムに障害があります。
5	電源/OK: 緑色	このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 スタンバイ点滅 - スタンバイ電源がオンで、Oracle ILOMにアクセスできますが、フル・シャーシの電源はオフです。 LEDは10%動作周期(0.1秒オン、2.9秒オフ)で点滅、つまりライトの点灯期間は非常に短くなります。 ゆっくり点滅 - ホスト上で起動シーケンスが開始されました。 LEDは50%の動作周期で点滅し、スタンバイ点滅より明らかに点灯期間が長くなります。 このパターンは、システムの電源が入った直後に始まります。 この状態は、1) システム・ホスト上で電源投入時自己診断テスト(POST)が実行中、または2) ホストが電源の入った状態から停止のスタンバイ状態に移行中のいずれかであることを示します。 常に点灯 - システムの電源が入り、すべてのホストPOSTテストが成功しました。 システムは、次のいずれかの状態です: 1) システム・ホストはいつでも起動可能、2) システム・ホストはオペレーティング・システム(OS)を起動中、または3) システム・ホストはOSを実行中。
6	過熱警告: オレンジ色	消灯 - 通常の操作。 常に点灯 - システムで過熱警告状態が発生しています。 これは警告表示であり、致命的な温度ではありません。 この状態を解消しないと、システムが過熱し、停止する可能性があります。
7	背面コンポーネント障害: オレンジ色	消灯 - 通常の操作。 常に点灯 - システムは、電源装置の障害、ファンの障害、または背面の2.5インチ・ディスク・ドライブの障害を検出しました。 この障害の状態は、シャーシ背面にあるシャーシ・コンポーネントと関連があります。 この障害の原因としては、次のことが考えられます。 電源の障害(ACの障害、12V/3.3Vauxの障害または電源ファンの障害) 背面ファン障害 背面2.5インチ・ディスクの障害

サーバー・ノードのファンのステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノード・ファンのさまざまなステータス・インジケータのリストを参照してください。

Oracle Database Applianceバージョン1の各ファン・モジュールには、ファンの正常状態とファンの障害状態の両方を示す単一の2色LEDがあります。 LEDが緑色の場合、ファン・モジュールが正しくシステムに接続されており、指定した電力管理設定に対して所定のRPM範囲内で動作中であることを示します。 LEDがオレンジ色の場合、ファン障害を示します。

注意:

ファン・モジュールのLEDは、システムの初期電源投入時にオレンジ色に点灯しません。 Oracle ILOMでは、ファン・モジュールが故障している、またはインストールされているべきファンがないことを示す障害が検出された場合にのみ、ファンのLEDがオレンジ色に点灯します。

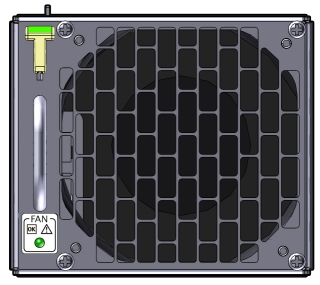

次の図は、各サーバー・ノードの背面から見えるファン・モジュールのステータス・インジケータを示しています。

「図T4_127876.jpgの説明」

インジケータ/LED: 色	状態の意味
OK: 緑色	常に点灯 - ファンが正常に機能しています。 消灯 - シャーシ3.3V_スタンバイ電源がオフまたはファン障害が発生しています。
要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ファンで障害が検出されました。 システムがファン・モジュールの障害を検出すると、前面および背面パネルのサービス要求LEDも点灯します。

サーバー・ノードのストレージとブート・ドライブのステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノード・ストレージ・ドライブのさまざまなステータス・インジケータのリストを参照してください。

Oracle Database Applianceバージョン1の各ストレージ・ドライブには3つのLEDがあります。 前面ストレージ・ドライブと背面起動ドライブでは、それらは同じです。

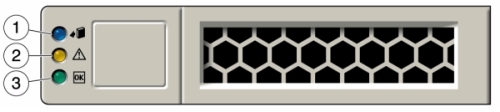

次の図は、サーバー・ノードのストレージおよび起動ドライブのステータス・インジケータを示しています。

「図driveLEDs7420.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	取外し準備完了: 青色	消灯 - 通常の操作。 速い点滅 - システムは安全な取り外しのためにディスク・ドライブを準備していますが、まだ準備ができていません。 常に点灯 - ディスク・ドライブは安全に取り外すことができます。
2	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - ディスク・ドライブに障害があります。
3	OK/アクティビティ: 緑色	点灯 - ドライブは取り付けられていてシステムによって認識されていますが、ドライブ・アクティビティはありません。 点滅 - データのドライブからの読取りまたはドライブへの書込みのレスポンスとして、LEDがランダムに点滅します。 消灯 - ドライブの電源が切れているか、取り付けられたドライブがシステムによって認識されていません。

サーバー・ノードの電源装置のステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノード電源装置のさまざまなステータス・インジケータのリストを参照してください。

Oracle Database Applianceバージョン1の各電源装置には、3つのステータスLEDがあります。

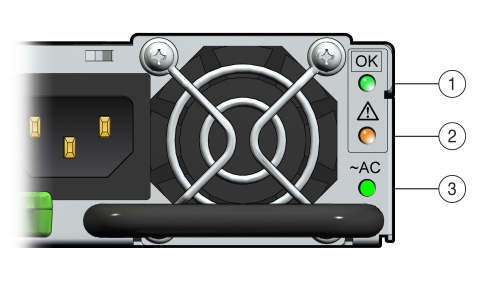

次の図は、各サーバー・ノードの背面から見える電源装置のステータス・インジケータを示しています。

「図lynx_125533_rev1.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	OK: 緑色	点灯 - 電源が正常に動作しています。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。
2	要点検: オレンジ色	点灯 - 電源装置に障害があります。 システムにより電源の障害が検出された場合にも、前面のREAR PS LEDと前面および背面の保守要求LEDが点灯します。 消灯 - 通常の操作。
3	AC使用可能: 緑色	点灯 - システムの電源状態に関係なく、電源装置が接続され、AC電源が使用可能です。 消灯 - 電源装置の電源が入っていないか、電源が入っていません。

サーバー・ノードの背面ステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。

Oracle Database Applianceバージョン1の各サーバー・ノードには、背面パネルに4つのサマリー・ステータスLEDがあります。

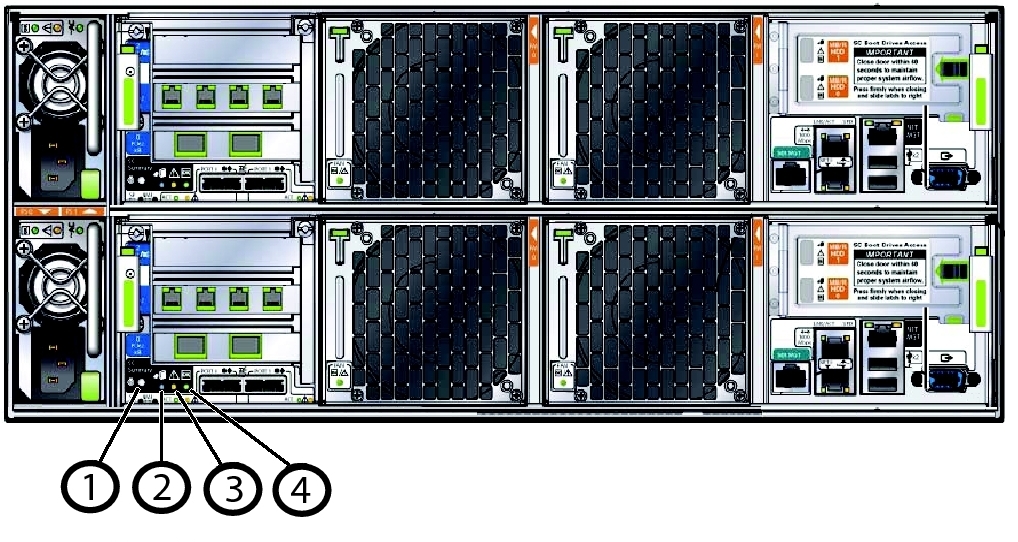

次の図は、各サーバー・ノードの背面から表示できるステータス・インジケータを示しています。

「図ODA_rear_panel_leds.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	位置特定: 白	消灯 - 通常の操作。 速い点滅 - このLEDが点滅すると、システムの位置を特定できます。 オペレータはOracle ILOMをリモートで使用して、このインジケータのオン/オフを切り替えることができます。 このボタンを押して、高速点滅のオンとオフを切り替えます。 インジケータ・テスト・モード - ロケート・ボタンを5秒間押し続けると、プッシュ・トゥ・テスト機能がアクティブになり、ディスク動作および電源LED以外のすべてのLEDが15秒間点灯します。
2	取外し準備完了: 青色	消灯 - 通常の操作。 速い点滅 - システムは、安全な取り外しのためにCRU (ディスク・ドライブ、ファン・モジュール、または電源装置)を準備していますが、まだ準備ができていません。 常に点灯 - CRUは安全に取り外すことができます。
3	要点検: オレンジ色	消灯 - 通常の操作。 常に点灯 - システムまたはシャーシ内のサブシステムに障害があります。
4	電源/OK: 緑色	このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。 消灯 - AC電源が供給されていないか、Oracle ILOMの起動が完了していません。 スタンバイ点滅 - スタンバイ電源がオンで、Oracle ILOMにアクセスできますが、フル・シャーシの電源はオフです。 LEDは10%動作周期(0.1秒オン、2.9秒オフ)で点滅、つまりライトの点灯期間は非常に短くなります。 ゆっくり点滅 - ホスト上で起動シーケンスが開始されました。 LEDは50%の動作周期で点滅し、スタンバイ点滅より明らかに点灯期間が長くなります。 このパターンは、システムの電源が入った直後に始まります。 この状態は、1) システム・ホスト上で電源投入時自己診断テスト(POST)が実行中、または2) ホストが電源の入った状態から停止のスタンバイ状態に移行中のいずれかであることを示します。 常に点灯 - システムの電源が入り、すべてのホストPOSTテストが成功しました。 システムは、次のいずれかの状態です: 1) システム・ホストはいつでも起動可能、2) システム・ホストはオペレーティング・システム(OS)を起動中、または3) システム・ホストはOSを実行中。

サーバー・ノードの内部LED

Oracle Database Applianceバージョン1サーバー・ノードのさまざまな内部ステータス・インジケータ(LED)のリストを参照してください。

次のセクションでは、Oracle Database Applianceバージョン1の内部LEDについて説明します。 各サーバー・ノードには、次の内部LEDがあります。

注意:

スーパー・キャパシタ(マザーボード上)は、電源が投入されているシステム・シャーシからサーバー・ノードを取り外した後、サーバー・ノードの障害LEDを最大15分間点灯するための電力を提供します。 約15分後、キャパシタは十分に放電され、障害LEDは点灯できなくなります。

• 障害検知電源良好LED。

  キャパシタに障害LEDを点灯するのに十分な電力がある場合、この緑色のLEDは障害検知ボタンが押されるたびに点灯します。 このLEDは障害検知ボタンの隣にあります。

  障害検知ボタンと障害検知電源良好LEDの位置は、障害のあるDIMMを取り外すを参照してください。

• メモリーDIMM障害LED

  各DIMMスロットには、DIMM障害LEDが隣接しています。 DIMMに障害が発生した場合、障害検知ボタンを押すと、隣接するLEDが点灯します。

  障害検知ボタンとDIMM障害LEDの位置は、障害のあるDIMMを取り外すを参照してください。

• CPU障害LED

  両方のCPUには、関連付けられたCPU障害LEDがあります。 CPUに障害が発生した場合、障害検知ボタンを押すと、そのCPUに関連付けられたLEDが点灯します。

  CPU障害LEDの位置は、プロセッサ(CPU)を取り外すを参照してください。

サーバー・ノードのイーサネット・ポート・ステータス・インジケータ

Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなイーサネット・ポート・ステータス・インジケータのリストを参照してください。

Oracle Database Applianceバージョン1の各サーバー・ノードには、2つのホスト・イーサネット・ポート(NET0およびNET1)とSPネットワーク管理ポート(NET MGT)があります。 これらのポートにはそれぞれ2つのLEDがあり、リンク・アクティビティとポート速度を示します。

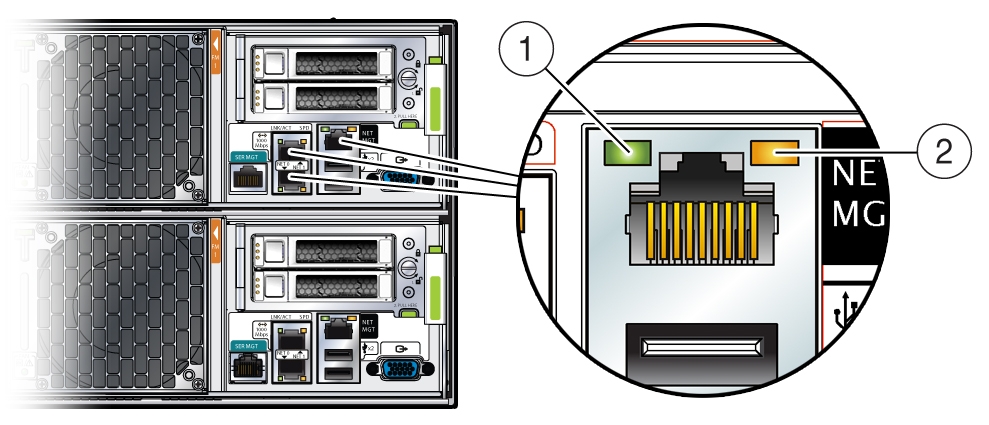

次の図は、各サーバー・ノードの背面から表示できるステータス・インジケータを示しています。

「図T4_127947.jpgの説明」

コールアウト	インジケータ/LED: 色	状態の意味
1	リンク・アクティビティ: 緑色	リンク・アクティビティを示す場合に点灯します。
2	リンク速度: 2色	緑色 - 最高速度で確立されたリンク。 オレンジ色 - 次に高速またはより遅い速度で確立されたリンク。 消灯 - 一番遅い速度(10Mbps)でのリンク。
