A Oracle B2Bのセカンダリ・トポロジ

この付録では、Oracle B2Bのセカンダリ(代替)トポロジについて説明します。

Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoring (BAM)のトポロジ
Oracle B2BドメインにOracle Business Activity Monitoringを実装するにはこのトポロジを使用します。
Oracle SOA Suite、Oracle B2BおよびOracle Service Busのトポロジ
Oracle B2BドメインにOracle Service Busを実装するにはこのトポロジを使用します。

Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoringのトポロジ

このトポロジを使用して、Oracle B2BドメインにOracle Business Activity Monitoring (BAM)を実装します。

BAMソフトウェアは、専用のクラスタに向けてターゲット設定されます。これにより、Oracle B2BとBAMソフトウェアの間でのリソースの競合がなくなります。

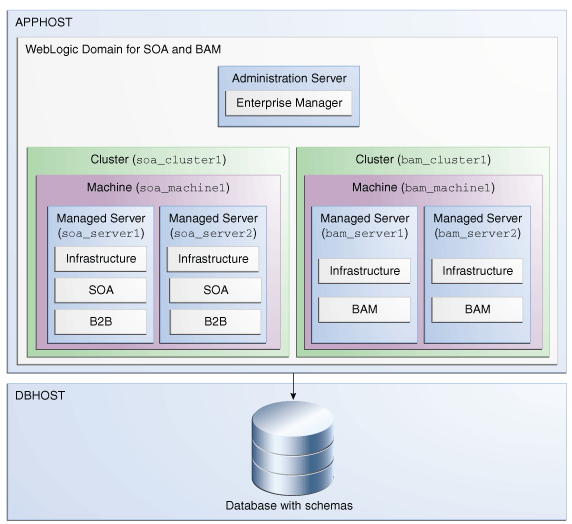

図A-1 BAMとB2Bのトポロジ

「図A-1 BPMとB2Bのトポロジ」の説明

Oracle SOA Suite、B2BおよびBusiness Activity Monitoringのトポロジのインストールと構成のロードマップ

次の表は、システムでこのトポロジを構成するために必要なロードマップを説明しています。

表A-1 Oracle SOA Suite、B2BおよびBusiness Activity Monitoringのインストールおよび構成ステップの概要

タスク	説明	詳細	特記事項
システム環境を確認します	インストールの前に、最小限のシステム要件およびネットワーク要件を満たしていることを確認します。	「システム環境の確認のロードマップ」を参照してください。	なし。
適切なディストリビューションを入手します	Oracle B2Bをインストールするには、Oracle SOA SuiteとOracle Fusion Middleware Infrastructureがすでにインストールされている必要があります。Oracle SOA Suiteをインストールすると、Business Activity Monitoringも自動的にインストールされます。B2Bは、Oracle Fusion Middleware InfrastructureおよびOracle SOA Suiteと同じOracleホームにインストールする必要があります。	「製品の配布について」を参照してください。	Oracle Infrastructure、Oracle SOA SuiteとBusiness Process Management、およびOracle B2Bのすべてのディストリビューションを入手する必要があります。
インストール・ディレクトリを決めます	作成する必要があるディレクトリが作成されているか、またはインストーラからアクセスでき、最小要件を満たすシステムに存在していることを確認します。	Oracle Fusion Middlewareの理解のOracle Fusion Middlewareの主要なディレクトリに関する項を参照してください。	なし。
Oracle Fusion Middlewareインフラストラクチャのインストール	Oracle Fusion Middleware Infrastructureをインストールして、Oracle SOA SuiteおよびB2B用のOracleホーム・ディレクトリを作成します。	Oracle Fusion Middleware Infrastructureのインストールと構成のInfrastructureソフトウェアのインストールを参照してください。	Oracle Fusion Middleware Infrastructureを構成する必要はありません。
Oracle SOA Suiteをインストールします	Oracle SOA Suiteソフトウェアを既存のOracle InfrastructureのOracleホームにインストールします。	Oracle SOA SuiteおよびBusiness Process Managementのインストールおよび構成で、Oracle SOA SuiteおよびOracle Business Process Managementソフトウェアのインストールを参照してください。	Oracle SOA Suiteを構成する必要はありません。
Oracle B2Bのインストール	Oracle B2Bソフトウェアを既存のOracle InfrastructureとOracle SOA SuiteのOracleホームにインストールします。	Oracle B2BおよびSOA Suite for Healthcare Integrationソフトウェアのインストールを参照してください。	「インストール・タイプ」画面で、「B2B」を選択します。
WebLogicドメインの作成	構成ウィザードを使用してWebLogicドメインの作成および構成を行います。構成画面で適切なオプションを選択していることを確認します。	Oracle B2B ドメインの構成を参照してください。	個別の画面(表A-2を参照)に示された指示に従います。
サーバーの起動	ドメインの作成が完了したら、管理サーバーおよび管理対象サーバーを起動します。	「サーバーの起動」を参照してください。	なし。
構成の確認	ドメインが適切に構成されていることを確認します。	「構成の確認」を参照してください。	なし。
Oracle B2Bのインストールと構成後の次のステップ	ここで構成したドメインに対して、運用や管理のタスクを実行できます。	「ドメイン構成後の次のステップ」を参照してください。	なし。

Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoring用に選択する構成オプション

Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoringの構成時の画面と選択する必要のあるオプションのほぼすべてが、ドメインの構成に示したものと同じです。ただし、異なるオプションを選択する必要がある画面が2つあります。表A-2に主な画面とオプションをリストします。この項に示されたとおりに、構成オプションを選択するようにしてください。

表A-2 Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoringのトポロジの主要な画面と構成オプション

画面	説明
テンプレート	この画面は、構成ウィザードを起動してドメインを作成した後に表示されます。 Oracle B2Bの構成テンプレートの選択に示されたテンプレートに加えて、Business Activity Monitoring - 12.2.1.4.0 [soa]を選択します
管理対象サーバー	この画面では2つの管理対象サーバー、`bam_server1`および`soa_server1`が作成されます。「追加」をクリックし、それとは別の2つの管理対象サーバー(`bam_server2`と`soa_server2`)を作成します。「リスニング・アドレス」ドロップダウン・リストで、管理対象サーバーが存在するホストのIPアドレスを選択していることを確認します。`「すべてのローカル・アドレス」`を使用しないでください。「サーバー・グループ」ドロップダウン・リストで、`soa_server1`と`soa_server2`がSOA-MGD-SVRSに向けてターゲット設定されていることと、`bam_server1`と`bam_server2`がBAM 12-MGD-SVRS-ONLYに向けてターゲット設定されていることを確認します。
クラスタ	この画面で、`soa_cluster1`と`bam_cluster1`という名前の2つのクラスタを作成します。
サーバーのクラスタへの割当	この画面で次のようにサーバーを割り当てます。 `bam_server1`と`bam_server2`を`bam_cluster1`に割り当てます `soa_server1`と`soa_server2`を`soa_cluster1`に割り当てます
マシン	この画面で、`bam_machine1`と`soa_machine1`という名前の、2つのマシンを作成します。
サーバーのマシンへの割当	この画面で次のようにサーバーを割り当てます。 `AdminServer`、`bam_server1`,および`bam_server2`を`bam_machine1`に割り当てます `soa_server1`と`soa_server2`を`soa_machine1`に割り当てます

親トピック: Oracle B2Bのセカンダリ・トポロジ

Oracle SOA Suite、Oracle B2BおよびOracle Service Busのトポロジ

このトポロジを使用して、Oracle B2BドメインにOracle Service Busを実装します。

Oracle Service Busソフトウェアは、専用のクラスタに向けてターゲット設定されます。これにより、Oracle B2BとOracle Service Busソフトウェアの間でのリソースの競合がなくなります。

図A-2 Oracle SOA Suite、B2BおよびOracle Service Busのトポロジのインストールと構成のロードマップ

「図A-2 Oracle SOA Suite、B2BおよびOracle Service Busのトポロジのインストールと構成のロードマップ」の説明

次の表は、システムでこのトポロジを構成するために必要なロードマップを説明しています。

表A-3 Oracle SOA Suite、B2BおよびOracle Service Busのトポロジのインストールおよび構成ステップの概要

タスク	説明	詳細	特記事項
システム環境を確認します	インストールの前に、最小限のシステム要件およびネットワーク要件を満たしていることを確認します。	「システム環境の確認のロードマップ」を参照してください。	なし。
適切なディストリビューションを入手します	Oracle B2Bをインストールするには、Oracle SOA SuiteとOracle Fusion Middleware Infrastructureがすでにインストールされている必要があります。B2Bは、Oracle Fusion Middleware Infrastructure、Oracle SOA SuiteおよびOracle Service Busと同じOracleホームにインストールする必要があります。	「製品の配布について」を参照してください。	Oracle Infrastructure、Oracle SOA SuiteとBusiness Process Management、およびOracle Service Busのすべてのディストリビューションを入手する必要があります。
インストール・ディレクトリを決めます	作成する必要があるディレクトリが作成されているか、またはインストーラからアクセスでき、最小要件を満たすシステムに存在していることを確認します。	Oracle Fusion Middlewareの理解のOracle Fusion Middlewareの主要なディレクトリに関する項を参照してください。	なし。
Oracle Fusion Middlewareインフラストラクチャのインストール	Oracle Fusion Middleware Infrastructureをインストールして、Oracle SOA SuiteおよびB2B用のOracleホーム・ディレクトリを作成します。	Oracle Fusion Middleware Infrastructureのインストールと構成のInfrastructureソフトウェアのインストールを参照してください。	Oracle Fusion Middleware Infrastructureを構成する必要はありません。
Oracle SOA Suiteをインストールします	Oracle SOA Suiteソフトウェアを既存のOracle InfrastructureのOracleホームにインストールします。	Oracle SOA SuiteおよびBusiness Process Managementのインストールおよび構成で、Oracle SOA SuiteおよびOracle Business Process Managementソフトウェアのインストールを参照してください。	Oracle SOA Suiteを構成する必要はありません。
Oracle Service Busのインストール	Oracle Service Busソフトウェアを既存のOracle InfrastructureとOracle SOA Suiteのホームにインストールします。	『Oracle Service Busのインストールと構成』のOracle Service Busソフトウェアのインストールに関する項を参照してください。	Oracle Service Busを構成する必要はありません。
Oracle B2Bのインストール	Oracle B2Bソフトウェアを既存のOracle InfrastructureとOracle SOA SuiteのOracleホームにインストールします。	Oracle B2BおよびSOA Suite for Healthcare Integrationソフトウェアのインストールを参照してください。	「インストール・タイプ」画面で、「B2B」を選択します。
WebLogicドメインの作成	構成ウィザードを使用してWebLogicドメインの作成および構成を行います。構成画面で適切なオプションを選択していることを確認します。	Oracle B2B ドメインの構成を参照してください。	個別の画面(表A-4を参照)に示された指示に従います。
サーバーの起動	ドメインの作成が完了したら、管理サーバーおよび管理対象サーバーを起動します。	「サーバーの起動」を参照してください。	なし。
構成の確認	ドメインが適切に構成されていることを確認します。	「構成の確認」を参照してください。	なし。
Oracle B2Bのインストールと構成後の次のステップ	ここで構成したドメインに対して、運用や管理のタスクを実行できます。	「ドメイン構成後の次のステップ」を参照してください。	なし。

Oracle SOA Suite、Oracle B2BおよびOracle Service Bus用に選択する構成オプション

Oracle SOA Suite、Oracle B2BおよびOracle Service Busの構成時の画面と選択する必要のあるオプションのほぼすべてが、ドメインの構成に示したものと同じです。ただし、異なるオプションを選択する必要がある画面が2つあります。表A-2に主な画面とオプションをリストします。ここに示されたとおりに、構成オプションを選択するようにしてください。

表A-4 Oracle SOA Suite、Oracle B2BおよびBusiness Activity Monitoringのトポロジの主要な画面と構成オプション

画面	説明
テンプレート	この画面は、構成ウィザードを起動してドメインを作成した後に表示されます。 Oracle B2Bの構成テンプレートの選択に示されたテンプレートに加えて、Oracle Service Bus - 12.2.1.4.0 [soa]を選択します
管理対象サーバー	この画面では2つの管理対象サーバー、`osb_server1`および`soa_server1`が作成されます。「追加」をクリックし、それとは別の2つの管理対象サーバー(`osb_server2`と`soa_server2`)を作成します。「リスニング・アドレス」ドロップダウン・リストで、管理対象サーバーが存在するホストのIPアドレスを選択していることを確認します。`「すべてのローカル・アドレス」`を使用しないでください。「サーバー・グループ」ドロップダウン・リストで、`soa_server1`と`soa_server2`がSOA-MGD-SVRSの対象となっており、`osb_server1`と`osb_server2`がOSB 12-MGD-SVRS-ONLYの対象になっていることを確認します。
クラスタ	この画面で、`soa_cluster1`と`osb_cluster1`という名前の2つのクラスタを作成します。
サーバーのクラスタへの割当	この画面で次のようにサーバーを割り当てます。 `osb_server1`と`osb_server2`を`osb_cluster1`に割り当てます `soa_server1`と`soa_server2`を`soa_cluster1`に割り当てます
マシン	この画面で、`osb_machine1`と`soa_machine1`という名前の、2つのマシンを作成します。
サーバーのマシンへの割当	この画面で次のようにサーバーを割り当てます。 `AdminServer`、`osb_server1`,および`osb_server2`を`osb_machine1`に割り当てます。 `soa_server1`と`soa_server2`を`soa_machine1`に割り当てます
