D Oracle VM Agentのアーキテクチャ

この付録では、Oracle VM Agentのアーキテクチャおよび配置オプションの詳細を説明します。内容は次のとおりです。

Oracle VM Agentのアーキテクチャ
Oracle VM Agentの配置

D.1 Oracle VM Agentのアーキテクチャ

Oracle VM AgentはOracle VM Serverとともにインストールされます。 Oracle VM Managerは、Oracle VM Agentを介してOracle VM Serverで実行されている仮想マシンを管理します。次の3種類のエージェントが実装されます。

サーバー・プール・マスター: Oracle VM Serverの外部への接触点として動作し、他のOracle VM Agentへディスパッチします。仮想マシン・ホストのロード・バランシングおよびOracle VM Server情報のローカル永続性も提供します。
ユーティリティ・サーバー: 主にI/O集中操作の作成、削除、移行などを処理します。
仮想マシン・サーバー: 仮想マシン・サーバーです。これはOracle VM Server仮想マシンのデーモンです。仮想マシン・サーバーは、仮想ゲストを起動および停止できます。また、ホストおよびゲスト・オペレーティング・システムのパフォーマンス・データを収集します。 domU用のハイパーバイザとして使用します。

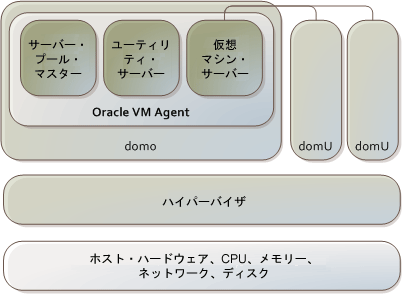

図D-1 Oracle VM Agent

「図D-1 Oracle VM Agent」の説明

D.2 Oracle VM Agentの配置

Oracle VMの配置アーキテクチャでは、サーバー・プールが使用されます。このサーバー・プール内のOracle VM Server間でストレージへのアクセスが共有されます。ゲスト仮想マシンは共有ストレージに格納され、サーバー・プールのワークロードを均等に分散する次の2つの方法のいずれかを使用して、いずれかのOracle VM Serverに配置されます。

自動: プール内のOracle VM Serverうち、ゲスト仮想マシンの起動に使用できるリソース（メモリーなど）が最大のものが選択されます。
手動: ユーザーが、ゲスト仮想マシンを起動して実行できる優先サーバーとしてOracle VM Serverのプールを指定できます。

ゲスト仮想マシンはサーバー・プール内の特定の物理的なOracle VM Serverにはバインドされていません。したがって、Oracle VM Managerで優先サーバーが明示的に指定されていないかぎり、個々のOracle VM Serverが偶然メンテナンスのために停止していたり、そのときに使用できない状態になっていることが原因で、ゲスト仮想マシンの起動が妨げられることはありません。また、ロード・バランシング・アルゴリズムは、最大のリソースを使用できるOracle VM Serverにゲスト仮想マシンを配置するため、サーバー・プールの集計パフォーマンスを最大限に引き出すのにも役立っています。

Oracle VM Managerは、Oracle VM Agentと通信して、サーバー・プール内のゲスト仮想マシンおよびOracle VM Serverを管理します。 Oracle VMの配置時に使用できる構成オプションは多数あります。

サーバー・プール・マスター、ユーティリティ・サーバーおよび仮想マシン・サーバーを同じコンピュータに配置できます。
サーバー・プール・マスターとユーティリティ・サーバーを同じコンピュータに配置し、仮想マシン・サーバーを別のコンピュータに配置できます。
3つのOracle VM Serverのエージェント・コンポーネントのすべてを別々のコンピュータに配置できます。

図D-2「Oracle VMの配置」は、Oracle VM Serverを管理するための配置オプションを示しています。

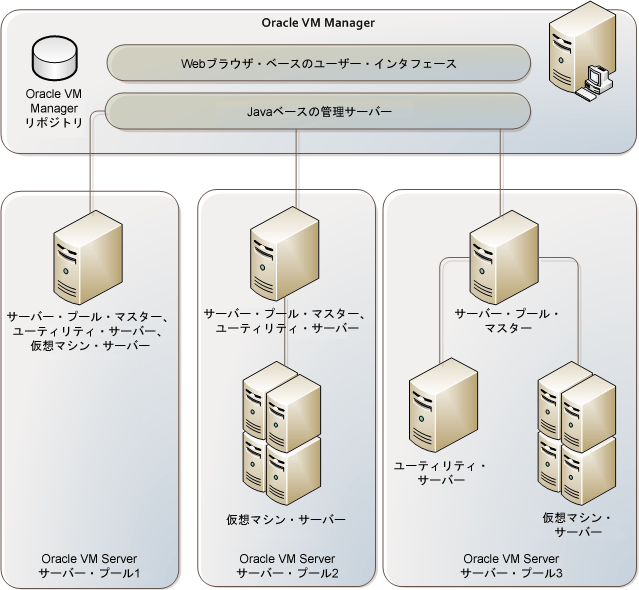

図D-2 Oracle VMの配置

「図D-2 Oracle VMの配置」の説明

サーバー・プールは、1つ以上の物理的なOracle VM Serverで構成され、ゲストが格納されているストレージの論理ビューを示します。

図D-2「Oracle VMの配置」のサーバー・プール1では、3つのエージェントのすべてが単一のOracle VM Serverに配置されていますが、サーバー・プール3は個々のOracle VM Serverに配置されています。サーバー・プール2は、より一般的な配置を示しています。サーバー・プール・マスターとユーティリティ・サーバーは1台のコンピュータに配置され、仮想マシン・サーバーは他の（1台または複数の）コンピュータに配置されています。仮想マシン・サーバーで実行されるゲストはリソースのかなりの部分を使用する可能性があるため、一般的に専用コンピュータが別に用意されるからです。このように配置することで、全体のパフォーマンスが向上します。

サーバー・プールに数台以上のゲストが存在する中規模から大規模の環境では、サーバー・プール・マスターとユーティリティ・サーバーの機能をまとめて配置するか、またはサーバー・プール3に示されているように、ゲストをホストしない独立した専用のOracle VM Serverに個別に配置することをお薦めします。これによって、サーバー・プール・マスターおよびユーティリティ・サーバーの使用量が増加しても、ゲストでホストされているワークロードのパフォーマンスに影響が及ばないようにします。

図D-2「Oracle VMの配置」のストレージは、サーバー・プール専用のマウントされたファイル・システムです。サーバー・プールのOracle VM Serverで共有されるゲスト、外部リソースおよびその他のデータ・ファイルを格納します。

Oracle VM Agentコンポーネントの配置方法は、Oracle VM Managerを使用して決定します。 Oracle VM Serverを使用して構成することはできません。図D-2「Oracle VMの配置」の構成のいずれかで仮想マシンを管理するようにOracle VM Managerを設定できます。仮想マシンおよびサーバー・プールの管理設定の詳細は、『Oracle VM Managerユーザーズ・ガイド』を参照してください。
