11 Oracle Exadata Storage拡張ラックの配線表

注意:

読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。

親トピック: Oracle Exadata Database Machineの配線情報

11.1 Storage拡張ラックのレイアウト図

これらの表は、Oracle Exadata Storage拡張ラック内のコンポーネントの配置を示しています。

Oracle Exadata Storage拡張ラックX5以降

次のイメージに、X5以降のOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-1 Oracle Exadata Storage拡張フル・ラックX5以降のラック・レイアウト

図11-1の説明が続きます
「図11-1 Oracle Exadata Storage拡張フル・ラックX5以降のラック・レイアウト」の説明

Oracle Exadata Storage拡張ラックX3-2およびX4-2

次のイメージに、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト

図11-2の説明が続きます
「図11-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト」の説明

次のイメージに、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト

図11-3の説明が続きます
「図11-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト」の説明

次のイメージに、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト

図11-4の説明が続きます
「図11-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト」の説明

Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラック

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト

図11-5の説明が続きます
「図11-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト」の説明

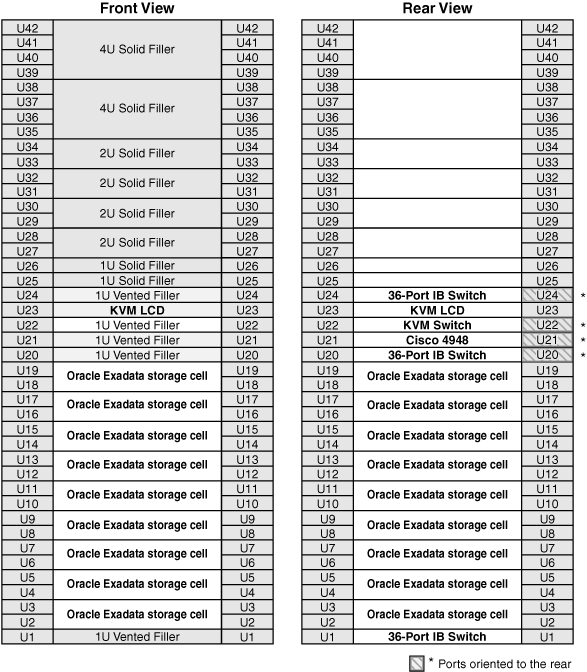

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト

図11-6の説明が続きます
「図11-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト」の説明

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図11-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト

図11-7の説明が続きます
「図11-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト」の説明

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.2 Integrated Lights Out Manager (ILOM)配線表

これらの表は、Oracle Exadata Storage拡張ラックのILOMネットワーク配線を示しています。

サーバーのILOMポートは、NET MGTというラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21にあるCisco管理スイッチに接続されます。

  • 表11-1 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2のILOM配線

  • 表11-2 Oracle Exadata Storage拡張ラックX5-2のILOM配線

  • 表11-3 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのILOM配線

  • 表11-4 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのILOM配線

  • 表11-5 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのILOM配線

  • 表11-6 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・フル・ラックのILOM配線

  • 表11-7 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックのILOM配線

  • 表11-8 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・クオータ・ラックのILOM配線

次の表に、Oracle Exadata Storage拡張ラックX6-2およびX7-2における、サーバーからILOMスイッチへのケーブル接続を示します。

表11-1 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2のILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U41

ストレージ・サーバー

16

U39

ストレージ・サーバー

2

U37

ストレージ・サーバー

4

U35

ストレージ・サーバー

6

U33

ストレージ・サーバー

8

U31

ストレージ・サーバー

10

U29

ストレージ・サーバー

12

U27

ストレージ・サーバー

14

U25

ストレージ・サーバー

18

U23

ストレージ・サーバー

22

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

PDU-A

PDU

19

PDU-B

PDU

20

次の表に、Oracle Exadata Storage拡張ラックX5-2における、サーバーからILOMスイッチへのケーブル接続を示します。

表11-2 Oracle Exadata Storage拡張ラックX5-2のILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U41

ストレージ・サーバー

16

U39

ストレージ・サーバー

2

U37

ストレージ・サーバー

4

U35

ストレージ・サーバー

6

U33

ストレージ・サーバー

8

U31

ストレージ・サーバー

10

U29

ストレージ・サーバー

12

U27

ストレージ・サーバー

14

U25

ストレージ・サーバー

18

U23

ストレージ・サーバー

22

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-3 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U39

ストレージ・サーバー

2

U37

ストレージ・サーバー

4

U35

ストレージ・サーバー

6

U33

ストレージ・サーバー

8

U31

ストレージ・サーバー

10

U29

ストレージ・サーバー

12

U27

ストレージ・サーバー

14

U25

ストレージ・サーバー

18

U23

ストレージ・サーバー

22

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-4 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-5 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラックフル・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-6 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・フル・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U41

ストレージ・サーバー

2

U39

ストレージ・サーバー

4

U37

ストレージ・サーバー

6

U35

ストレージ・サーバー

8

U33

ストレージ・サーバー

10

U31

ストレージ・サーバー

12

U29

ストレージ・サーバー

14

U27

ストレージ・サーバー

18

U25

ストレージ・サーバー

22

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラックハーフ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-7 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U18

ストレージ・サーバー

26

U16

ストレージ・サーバー

30

U14

ストレージ・サーバー

32

U12

ストレージ・サーバー

34

U10

ストレージ・サーバー

36

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラッククオータ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。

表11-8 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・クオータ・ラックのILOM配線

接続元のラック・ユニット 機器のタイプ ギガビット・イーサネット・ポート

U8

ストレージ・サーバー

38

U6

ストレージ・サーバー

40

U4

ストレージ・サーバー

42

U2

ストレージ・サーバー

44

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.3 管理ネットワーク配線表

これらの表は、Oracle Exadata Storage拡張ラックの管理ネットワーク配線を示しています。

ストレージ・サーバーのポートは、NET0というラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21にあるCisco管理スイッチに接続されます。

  • 表11-9 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2の管理ネットワーク配線

  • 表11-10 Oracle Exadata Storage拡張ラックX5-2の管理ネットワーク配線

  • 表11-11 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックの管理ネットワーク配線

  • 表11-12 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックの管理ネットワーク配線

  • 表11-13 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックの管理ネットワーク配線

  • 表11-14 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・フル・ラックの管理ネットワーク配線

  • 表11-15 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックの管理ネットワーク配線

  • 表11-16 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・クオータ・ラックの管理ネットワーク配線

次の表に、Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2における、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-9 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2の管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U41

ストレージ・サーバー

15

U39

ストレージ・サーバー

1

U37

ストレージ・サーバー

3

U35

ストレージ・サーバー

5

U33

ストレージ・サーバー

7

U31

ストレージ・サーバー

9

U29

ストレージ・サーバー

11

U27

ストレージ・サーバー

13

U25

ストレージ・サーバー

17

U23

ストレージ・サーバー

21

U22

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

次の表に、Oracle Exadata Storage拡張ラックX5-2における、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-10 Oracle Exadata Storage拡張ラックX5-2の管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U41

ストレージ・サーバー

15

U39

ストレージ・サーバー

1

U37

ストレージ・サーバー

3

U35

ストレージ・サーバー

5

U33

ストレージ・サーバー

7

U31

ストレージ・サーバー

9

U29

ストレージ・サーバー

11

U27

ストレージ・サーバー

13

U25

ストレージ・サーバー

17

U23

ストレージ・サーバー

21

U22

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

PDU-A

PDU

19

PDU-B

PDU

20

次の表に、Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-11 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U39

ストレージ・サーバー

1

U37

ストレージ・サーバー

3

U35

ストレージ・サーバー

5

U33

ストレージ・サーバー

7

U31

ストレージ・サーバー

9

U29

ストレージ・サーバー

11

U27

ストレージ・サーバー

13

U25

ストレージ・サーバー

17

U23

ストレージ・サーバー

21

U24

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

PDU-A

PDU

16

PDU-B

PDU

20

次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-12 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U22

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

PDU-A

PDU

16

PDU-B

PDU

20

次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-13 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U22

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

Exadata Storage Server

43

PDU-A

PDU

16

PDU-B

PDU

20

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張フル・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-14 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U41

ストレージ・サーバー

1

U39

ストレージ・サーバー

3

U37

ストレージ・サーバー

5

U35

ストレージ・サーバー

7

U33

ストレージ・サーバー

9

U31

ストレージ・サーバー

11

U29

ストレージ・サーバー

13

U27

ストレージ・サーバー

17

U25

ストレージ・サーバー

21

U24

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

PDU-A

PDU

16

PDU-B

PDU

20

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ハーフ・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-15 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U24

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U18

ストレージ・サーバー

25

U16

ストレージ・サーバー

29

U14

ストレージ・サーバー

31

U12

ストレージ・サーバー

33

U10

ストレージ・サーバー

35

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

U1

RDMAネットワーク・ファブリック・スパイン・スイッチ

47

PDU-A

PDU

16

PDU-B

PDU

20

次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張クオータ・ラックにおける、ラック・コンポーネントからCisco管理スイッチへのケーブル接続を示します。

表11-16 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの管理ネットワーク配線

接続元のラック・ユニット 機器のタイプ Cisco管理スイッチ・ポート

U24

RDMAネットワーク・ファブリック・リーフ・スイッチ

45

U20

RDMAネットワーク・ファブリック・リーフ・スイッチ

46

U8

ストレージ・サーバー

37

U6

ストレージ・サーバー

39

U4

ストレージ・サーバー

41

U2

ストレージ・サーバー

43

PDU-A

PDU

16

PDU-B

PDU

20

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.4 単相配電ユニット配線表

これらの表は、各単相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。

ケーブルは、(ラックの背面を見て)左側のPDU-Aが終端で、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。

  • 表11-17 Oracle Exadata Storage拡張ラックX8M-2の単相PDU配線

  • 表11-18 Oracle Exadata Storage拡張ラックX8-2の単相PDU配線

  • 表11-19 Oracle Exadata Storage拡張ラックX7-2の単相PDU配線

  • 表11-20 Oracle Exadata Storage拡張ラックX6-2の単相PDU配線

  • 表11-21 Oracle Exadata Storage拡張ラックX5-2の単相PDU配線

  • 表11-22 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線

  • 表11-23 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線

  • 表11-24 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線

  • 表11-25 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの単相PDU配線

  • 表11-26 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの単相PDU配線

  • 表11-27 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの単相PDU配線

次の表に、Oracle Exadata Storage拡張ラックX8M-2における、PDUからラック・ユニットへのケーブル接続を示します。

表11-17 Oracle Exadata Storage拡張ラックX8M-2の単相PDU配線

ラック・ユニット PS PDU-A PDU-B/PS1 ケーブル長

U42

PS0

G5-3

G0-3

2 m

U41

PS0

G5-5

G0-1

2 m

U40

PS0

G5-6

G0-0

2 m

U39

PS0

G3-6

G2-0

2 m

U37

PS0

G3-0

G2-6

2 m

U35

PS0

G5-4

G0-2

2 m

U33

PS0

G4-1

G1-5

2 m

U31

PS0

G5-2

G0-4

2 m

U29

PS0

G5-1

G0-5

2 m

U27

PS0

G4-3

G1-3

2 m

U26

PS0

G4-6

G1-0

2 m

U25

PS0

G4-5

G1-1

2 m

U24

PS0

G4-2

G1-4

2 m

U23

PS0

G4-0

G1-6

2 m

U22

PS2

G1-6

G4-0

2 m

U21

PS2

G1-5

G4-1

2 m

U20

PS2

G1-2

G4-4

2 m

U19

PS0

G3-2

G2-4

2 m

U18

PS0

G2-6

G3-0

2 m

U17

PS0

G0-6

G5-0

2 m

U16

PS0

G0-3

G5-3

2 m

U14

PS0

G2-3

G3-3

2 m

U12

PS0

G2-4

G3-2

2 m

U10

PS0

G2-0

G3-6

2 m

U8

PS0

G2-5

G3-1

2 m

U6

PS0

G0-0

G5-6

2 m

U4

PS0

G0-1

G5-5

2 m

U2

PS0

G1-0

G4-6

2 m

U1

PS2

G3-5

G2-1

3 m

次の表に、Oracle Exadata Storage拡張ラックX8-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-18 Oracle Exadata Storage拡張ラックX8-2の単相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G3-5

G2-1

2 m

U41

G5-5

G0-1

2 m

U40

G3-3

G2-3

2 m

U39

G5-4

G0-2

2 m

U37

G5-3

G0-3

2 m

U35

G5-2

G0-4

2 m

U33

G4-4

G1-2

2 m

U31

G4-3

G1-3

2 m

U29

G4-2

G1-4

2 m

U27

G3-0

G2-6

2 m

U26

G5-1

G0-5

2 m

U25

G5-0

G0-6

2 m

U24

G4-1

G1-5

2 m

U23

G3-6

G2-0

2 m

U22

G1-2

G4-4

2 m

U21

G0-5

G5-1

2 m

U20

G0-4

G5-2

2 m

U19

G2-4

G3-2

2 m

U18

G1-1

G4-5

2 m

U17

G0-3

G5-3

2 m

U16

G0-2

G5-4

2 m

U14

G2-3

G3-3

2 m

U12

G2-2

G3-4

2 m

U10

G2-1

G3-5

2 m

U8

G2-0

G3-6

2 m

U6

G1-0

G4-6

2 m

U4

G0-1

G5-5

2 m

U2

G0-0

G5-6

2 m

U1

G4-0

G1-6

3 m

次の表に、Oracle Exadata Storage拡張ラックX7-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-19 Oracle Exadata Storage拡張ラックX7-2の単相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G5-5

G0-1

2 m

U41

G3-6

G2-0

2 m

U40

G5-2

G0-4

2 m

U39

G5-6

G0-0

2 m

U37

G5-3

G0-3

2 m

U35

G5-1

G0-5

2 m

U33

G5-0

G0-6

2 m

U31

G4-4

G1-2

2 m

U29

G4-3

G1-3

2 m

U27

G3-5

G2-1

2 m

U26

G4-5

G1-1

2 m

U25

G4-2

G1-4

2 m

U24

G4-1

G1-5

2 m

U23

G2-5

G3-1

2 m

U22

G1-4

G4-2

2 m

U21

G1-3

G4-3

2 m

U20

G1-5

G4-1

2 m

U19

G2-3

G3-3

2 m

U18

G2-2

G3-4

2 m

U17

G1-6

G4-0

2 m

U16

G1-2

G4-4

2 m

U14

G2-4

G3-2

2 m

U12

G2-1

G3-5

2 m

U10

G2-0

G3-6

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G4-0

G1-6

3 m

次の表に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-20 Oracle Exadata Storage拡張ラックX6-2の単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U42

G3-6

G2-0

2 m

U41

G4-5

G1-1

2 m

U40

G5-4

G0-2

2 m

U39

G5-6

G0-0

2 m

U37

G5-3

G0-3

2 m

U35

G5-0

G0-6

2 m

U33

G4-6

G1-0

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G3-6

G2-0

2 m

U25

G3-5

G2-1

2 m

U23

G3-3

G2-3

2 m

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-21 Oracle Exadata Storage拡張ラックX5-2の単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U41

G4-5

G1-1

2 m

U39

G5-6

G0-0

2 m

U37

G5-3

G0-3

2 m

U35

G5-0

G0-6

2 m

U33

G4-6

G1-0

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G3-6

G2-0

2 m

U25

G3-5

G2-1

2 m

U23

G3-3

G2-3

2 m

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-22 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U39

G5-6

G0-0

2 m

U37

G5-3

G0-3

2 m

U35

G5-0

G0-6

2 m

U33

G4-6

G1-0

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G3-6

G2-0

2 m

U25

G3-5

G2-1

2 m

U23

G3-3

G2-3

2 m

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-23 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-24 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-25 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U41

G5-6

G0-0

2 m

U39

G5-3

G0-3

2 m

U37

G5-0

G0-6

2 m

U35

G4-6

G1-0

2 m

U33

G4-4

G1-2

2 m

U31

G4-2

G1-4

2 m

U29

G3-6

G2-0

2 m

U27

G3-5

G2-1

2 m

U25

G3-3

G2-3

2 m

U24

G3-1

G2-5

2 m

U23

該当なし

G3-0

含まれている

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

U1

G0-0

G5-6

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-26 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U18

G2-2

G3-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G3-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-27 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの単相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G2-5

2 m

U21

G3-0

G2-6

2 m

U20

G2-4

G3-2

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G5-0

2 m

U4

G0-4

G5-2

2 m

U2

G0-2

G5-4

2 m

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.5 3相配電ユニット配線表

これらの表は、各3相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。

ケーブルは、(ラックの背面を見て)左側のPDU-Aが終端で、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。

この項の表は次のとおりです。

  • 表11-28 Oracle Exadata Storage拡張ラックX8M-2の3相PDU配線
  • 表11-29 Oracle Exadata Storage拡張ラックX8-2の3相PDU配線
  • 表11-30 Oracle Exadata Storage拡張ラックX7-2の3相PDU配線
  • 表11-31 Oracle Exadata Storage拡張ラックX6-2の3相PDU配線
  • 表11-32 Oracle Exadata Storage拡張ラックX5-2の3相PDU配線
  • 表11-33 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線
  • 表11-34 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線
  • 表11-35 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線
  • 表11-36 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線
  • 表11-37 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの3相PDU配線
  • 表11-38 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの3相PDU配線

次の表に、Oracle Exadata Storage拡張ラックX8M-2における、PDUからラック・ユニットへのケーブル接続を示します。

表11-28 Oracle Exadata Storage拡張ラックX8M-2の3相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G5-4

G2-2

2 m

U41

G5-2

G2-4

2 m

U40

G5-1

G2-5

2 m

U39

G5-6

G2-0

2 m

U37

G3-5

G0-1

2 m

U35

G3-0

G0-6

2 m

U33

G5-5

G2-1

2 m

U31

G5-3

G2-3

2 m

U29

G4-2

G1-4

2 m

U27

G3-2

G0-4

2 m

U26

G5-0

G2-6

2 m

U25

G4-5

G1-1

2 m

U24

G3-1

G0-5

2 m

U23

G4-1

G1-5

2 m

U22

G1-6

G4-0

2 m

U21

G2-6

G5-0

2 m

U20

G1-5

G4-1

2 m

U19

G1-1

G4-5

2 m

U18

G1-4

G4-2

2 m

U17

G2-1

G5-5

2 m

U16

G2-3

G5-3

2 m

U14

G0-5

G3-1

2 m

U12

G2-5

G5-1

2 m

U10

G0-3

G3-3

2 m

U8

G1-3

G4-3

2 m

U6

G2-4

G5-2

2 m

U4

G0-6

G3-0

2 m

U2

G0-0

G3-6

2 m

U1

G1-0

G4-6

3 m

次の表に、Oracle Exadata Storage拡張ラックX8-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-29 Oracle Exadata Storage拡張ラックX8-2の3相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G5-6

G2-0

2 m

U41

G5-3

G2-3

2 m

U40

G3-5

G0-1

2 m

U39

G4-3

G1-3

2 m

U37

G5-2

G2-4

2 m

U35

G3-2

G0-4

2 m

U33

G4-2

G1-4

2 m

U31

G5-1

G2-5

2 m

U29

G3-6

G0-0

2 m

U27

G4-1

G1-5

2 m

U26

G3-1

G0-5

2 m

U25

G4-0

G1-6

2 m

U24

G3-0

G0-6

2 m

U23

G2-6

G5-0

2 m

U22

G1-5

G4-1

2 m

U21

G2-4

G5-2

2 m

U20

G1-4

G4-2

2 m

U19

G0-6

G3-0

2 m

U18

G2-3

G5-3

2 m

U17

G0-2

G3-4

2 m

U16

G0-1

G3-5

2 m

U14

G1-3

G4-3

2 m

U12

G1-2

G4-4

2 m

U10

G1-1

G4-5

2 m

U8

G2-2

G5-4

2 m

U6

G0-0

G3-6

2 m

U4

G2-1

G5-5

2 m

U2

G2-0

G5-6

2 m

U1

G1-0

G4-6

3 m

次の表に、Oracle Exadata Storage拡張ラックX7-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-30 Oracle Exadata Storage拡張ラックX7-2の3相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G5-4

G2-2

2 m

U41

G5-6

G2-0

2 m

U40

G4-6

G1-0

2 m

U39

G4-5

G1-1

2 m

U37

G3-5

G0-1

2 m

U35

G5-5

G2-1

2 m

U33

G4-3

G1-3

2 m

U31

G3-1

G0-5

2 m

U29

G4-0

G1-6

2 m

U27

G5-3

G2-3

2 m

U26

G5-1

G2-5

2 m

U25

G3-3

G0-3

2 m

U24

G4-4

G1-2

2 m

U23

G3-2

G0-4

2 m

U22

G2-6

G5-0

2 m

U21

G1-0

G4-6

2 m

U20

G0-0

G3-6

2 m

U19

G2-5

G5-1

2 m

U18

G0-6

G3-0

2 m

U17

G1-6

G4-0

2 m

U16

G2-1

G5-5

2 m

U14

G1-4

G4-2

2 m

U12

G2-3

G5-3

2 m

U10

G2-0

G5-6

2 m

U8

G1-2

G4-4

2 m

U6

G1-1

G4-5

2 m

U4

G0-2

G3-4

2 m

U2

G0-1

G3-5

2 m

U1

G2-2

G5-4

3 m

次の表に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-31 Oracle Exadata Storage拡張ラックX6-2の3相PDU配線

ラック・ユニット PDU-A/PSU 0 PDU-B/PSU 1 ケーブル長

U42

G5-4

G2-2

2 m

U41

G5-5

G2-1

2 m

U40

G3-6

G0-0

2 m

U39

G5-6

G2-0

2 m

U37

G5-3

G2-3

2 m

U35

G5-0

G2-6

2 m

U33

G5-2

G2-4

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G4-1

G1-5

2 m

U26

G5-1

G2-5

2 m

U25

G3-5

G0-1

2 m

U24

G3-4

G0-2

2 m

U23

G3-3

G0-3

2 m

U22

G3-2

G0-4

2 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U19

G2-3

G5-3

2 m

U18

G2-2

G5-4

2 m

U17

G2-1

G5-5

2 m

U16

G1-6

G4-0

2 m

U14

G1-5

G4-1

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

3 m

次の表に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。

表11-32 Oracle Exadata Storage拡張ラックX5-2の3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U41

G4-5

G1-1

2 m

U39

G5-6

G2-0

2 m

U37

G5-3

G2-3

2 m

U35

G5-0

G2-6

2 m

U33

G4-6

G1-0

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G3-6

G0-0

2 m

U25

G3-5

G0-1

2 m

U23

G3-3

G0-3

2 m

U22

G2-5

G5-1

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U18

G2-2

G5-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G5-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-33 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U39

G5-6

G2-0

2 m

U37

G5-3

G2-3

2 m

U35

G5-0

G2-6

2 m

U33

G4-6

G1-0

2 m

U31

G4-4

G1-2

2 m

U29

G4-2

G1-4

2 m

U27

G3-6

G0-0

2 m

U25

G3-5

G0-1

2 m

U23

G3-3

G0-3

2 m

U22

G2-5

G5-1

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U18

G2-2

G5-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G5-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-34 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G0-5

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U18

G2-2

G5-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G5-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。

表11-35 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U22

G3-1

G0-5

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-36 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U41

G5-6

G2-0

2 m

U39

G5-3

G2-3

2 m

U37

G5-0

G2-6

2 m

U35

G4-6

G1-0

2 m

U33

G4-4

G1-2

2 m

U31

G4-2

G1-4

2 m

U29

G3-6

G0-0

2 m

U27

G3-5

G0-1

2 m

U25

G3-3

G0-3

2 m

U24

G3-1

G0-5

2 m

U23

該当なし

G5-0

含まれている

U22

G2-5

G5-1

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U18

G2-2

G5-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G5-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-37 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U24

G3-1

G0-5

2 m

U23

該当なし

G5-0

含まれている

U22

G2-5

G5-1

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U18

G2-2

G5-4

2 m

U16

G1-6

G4-0

2 m

U14

G2-0

G5-6

2 m

U12

G1-4

G4-2

2 m

U10

G1-2

G4-4

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

U1

G0-0

G3-6

2 m

次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。

表11-38 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの3相PDU配線

ラック・ユニット PDU-A/PS-00 PDU-B/PS-01 ケーブル長

U24

G3-1

G0-5

2 m

U23

該当なし

G5-0

含まれている

U22

G2-5

G5-1

1 m

U21

G3-0

G0-6

2 m

U20

G2-4

G5-2

2 m

U8

G1-0

G4-6

2 m

U6

G0-6

G3-0

2 m

U4

G0-4

G3-2

2 m

U2

G0-2

G3-4

2 m

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.6 RDMAネットワーク・ファブリック・ネットワーク配線表

これらの表は、Oracle Exadata Storage拡張ラックのRDMAネットワーク・ファブリック・ネットワーク・ケーブル接続を示しています。

親トピック: Oracle Exadata Storage拡張ラックの配線表

11.6.1 Oracle Exadata Storage拡張ラックX8M-2のRDMAネットワーク・ファブリック配線

次のRDMAネットワーク・ファブリック配線情報を、Oracle Exadata Storage拡張ラックX8M-2に使用します。

表11-39 Oracle Exadata Storage拡張ラックX8M-2フル・ラックのRDMAネットワーク・ファブリック配線

接続元のラック・ユニット ポート RDMAネットワーク・ファブリック・スイッチのラック・ユニットへ ポート 説明

U41

PCIe 1、P2

U22

15

3 m

U41

PCIe 1、P1

U20

15

3 m

U39

PCIe 1、P2

U22

08

3 m

U39

PCIe 1、P1

U20

08

3 m

U37

PCIe 1、P2

U22

09

3 m

U37

PCIe 1、P1

U20

09

3 m

U35

PCIe 1、P2

U22

10

3 m

U35

PCIe 1、P1

U20

10

3 m

U33

PCIe 1、P2

U22

11

3 m

U33

PCIe 1、P1

U20

11

3 m

U31

PCIe 1、P2

U22

12

3 m

U31

PCIe 1、P1

U20

12

3 m

U29

PCIe 1、P2

U22

13

3 m

U29

PCIe 1、P1

U20

13

3 m

U27

PCIe 1、P2

U22

14

3 m

U27

PCIe 1、P1

U20

14

3 m

U25

PCIe 1、P2

U22

16

3 m

U25

PCIe 1、P1

U20

16

3 m

U23

PCIe 1、P2

U22

18

3 m

U23

PCIe 1、P1

U20

18

3 m

U18

PCIe 1、P2

U22

20

3 m

U18

PCIe 1、P1

U20

20

3 m

U14

PCIe 1、P2

U22

23

3 m

U14

PCIe 1、P1

U20

23

3 m

U12

PCIe 1、P2

U22

24

3 m

U12

PCIe 1、P1

U20

24

3 m

U10

PCIe 1、P2

U22

25

3 m

U10

PCIe 1、P1

U20

25

3 m

U08

PCIe 1、P2

U22

26

3 m

U08

PCIe 1、P1

U20

26

3 m

U06

PCIe 1、P2

U22

27

3 m

U06

PCIe 1、P1

U20

27

3 m

U04

PCIe 1、P2

U22

28

3 m

U04

PCIe 1、P1

U20

28

3 m

U02

PCIe 1、P2

U22

29

3 m

U02

PCIe 1、P1

U20

29

3 m

U1

PCIe 1、P2

U22

3 m

U1

PCIe 1、P1

U20

3 m

親トピック: RDMAネットワーク・ファブリックのネットワーク配線表

11.6.2 Oracle Exadata Storage拡張X7-2、X6-2およびX5-2のInfiniBandネットワーク配線

Exadata Storage拡張X7-2、X6-2およびX5-2システムの次のInfiniBand配線情報を使用します。

表11-40 Oracle Exadata Storage拡張X7-2、X6-2およびX5-2フル・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット ポート

U22

6B

U41

PCIe 3、P1

U22

0A

U39

PCIe 3、P1

U22

0B

U37

PCIe 3、P1

U22

1A

U35

PCIe 3、P1

U22

1B

U33

PCIe 3、P1

U22

2A

U31

PCIe 3、P1

U22

2B

U29

PCIe 3、P1

U22

3B

U27

PCIe 2、P1

U22

4A

U25

PCIe 2、P1

U22

5A

U23

PCIe 2、P1

U20

13A

U18

PCIe 2、P1

U20

14B

U16

PCIe 3、P1

U20

14A

U14

PCIe 3、P1

U20

15A

U12

PCIe 3、P1

U20

15B

U10

PCIe 3、P1

U20

16A

U08

PCIe 3、P1

U20

16B

U06

PCIe 3、P1

U20

17A

U04

PCIe 3、P1

U20

17B

U02

PCIe 3、P1

U20

6B

U41

PCIe 3、P2

U20

0A

U39

PCIe 3、P2

U20

0B

U37

PCIe 3、P2

U20

1A

U35

PCIe 3、P2

U20

1B

U33

PCIe 3、P2

U20

2A

U31

PCIe 3、P2

U20

2B

U29

PCIe 3、P2

U20

3B

U27

PCIe 2、P2

U20

4A

U25

PCIe 2、P2

U20

5A

U23

PCIe 2、P2

U22

13A

U18

PCIe 2、P2

U22

14B

U16

PCIe 3、P2

U22

14A

U14

PCIe 3、P2

U22

15A

U12

PCIe 3、P2

U22

15B

U10

PCIe 3、P2

U22

16A

U08

PCIe 3、P2

U22

16B

U06

PCIe 3、P2

U22

17A

U04

PCIe 3、P2

U22

17B

U02

PCIe 3、P2

U1

1B

U20

8B

U1

0B

U22

8B

親トピック: RDMAネットワーク・ファブリックのネットワーク配線表

11.6.3 Oracle Exadata Storage拡張ラックX4-2およびX3-2のInfiniBandネットワーク配線

Oracle Exadata Storage拡張ラックX4-2およびX3-2には、次のInfiniBand配線情報を使用します。

Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラック

次の表に、Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-41 Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U22

0A

U39

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

0B

U37

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

1A

U35

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

1B

U33

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

2A

U31

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

2B

U29

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

3A

U27

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U22

4A

U25

Oracle Exadata Storage Server

PCIe 2、P1

2 mのQDR InfiniBandケーブル

U22

5A

U23

Oracle Exadata Storage Server

PCIe 2、P1

2 mのQDR InfiniBandケーブル

U22

13A

U18

Oracle Exadata Storage Server

PCIe 2、P2

2 mのQDR InfiniBandケーブル

U22

14A

U16

Oracle Exadata Storage Server

PCIe 2、P2

2 mのQDR InfiniBandケーブル

U22

14B

U14

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

15A

U12

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

15B

U10

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

16A

U8

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

16B

U6

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17A

U4

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17B

U2

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

0A

U39

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

0B

U37

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

1A

U35

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

1B

U33

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

2A

U31

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

2B

U29

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

3A

U27

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

4A

U25

Oracle Exadata Storage Server

PCIe 2、P2

3 mのQDR InfiniBandケーブル

U20

5A

U23

Oracle Exadata Storage Server

PCIe 2、P2

3 mのQDR InfiniBandケーブル

U20

13A

U18

Oracle Exadata Storage Server

PCIe 2、P1

3 mのQDR InfiniBandケーブル

U20

14A

U16

Oracle Exadata Storage Server

PCIe 2、P1

3 mのQDR InfiniBandケーブル

U20

14B

U14

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

15A

U12

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

15B

U10

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

16A

U8

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

16B

U6

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17A

U4

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17B

U2

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

9B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2 mのQDR InfiniBandケーブル

U20

10B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2 mのQDR InfiniBandケーブル

U20

11B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2 mのQDR InfiniBandケーブル

U20

8A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2 mのQDR InfiniBandケーブル

U20

9A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2 mのQDR InfiniBandケーブル

U20

10A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2 mのQDR InfiniBandケーブル

U20

11A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2 mのQDR InfiniBandケーブル

U1

1B

U20

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

U1

0B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラック

次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-42 Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U22

13A

U18

Oracle Exadata Storage Server

PCIe 2、P2

3 mのQDR InfiniBandケーブル

U22

14A

U16

Oracle Exadata Storage Server

PCIe 2、P2

3 mのQDR InfiniBandケーブル

U22

14B

U14

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

15A

U12

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

15B

U10

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

16A

U8

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

16B

U6

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17A

U4

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17B

U2

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

13A

U18

Oracle Exadata Storage Server

PCIe 2、P1

3 mのQDR InfiniBandケーブル

U20

14A

U16

Oracle Exadata Storage Server

PCIe 2、P1

3 mのQDR InfiniBandケーブル

U20

14B

U14

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

15A

U12

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

15B

U10

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

16A

U8

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

16B

U6

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17A

U4

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17B

U2

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

9B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2 mのQDR InfiniBandケーブル

U20

10B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2 mのQDR InfiniBandケーブル

U20

11B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2 mのQDR InfiniBandケーブル

U20

8A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2 mのQDR InfiniBandケーブル

U20

9A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2 mのQDR InfiniBandケーブル

U20

10A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2 mのQDR InfiniBandケーブル

U20

11A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2 mのQDR InfiniBandケーブル

U1

1B

U20

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

U1

0B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラック

次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-43 Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U22

16A

U8

Oracle Exadata Storage Server

PCIe 2、P2

3 mのQDR InfiniBandケーブル

U22

16B

U6

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17A

U4

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U22

17B

U2

Oracle Exadata Storage Server

PCIe 3、P2

3 mのQDR InfiniBandケーブル

U20

16A

U8

Oracle Exadata Storage Server

PCIe 2、P1

2 mのQDR InfiniBandケーブル

U20

16B

U6

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17A

U4

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

17B

U2

Oracle Exadata Storage Server

PCIe 3、P1

3 mのQDR InfiniBandケーブル

U20

9B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2 mのQDR InfiniBandケーブル

U20

10B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2 mのQDR InfiniBandケーブル

U20

11B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2 mのQDR InfiniBandケーブル

U20

8A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2 mのQDR InfiniBandケーブル

U20

9A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2 mのQDR InfiniBandケーブル

U20

10A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2 mのQDR InfiniBandケーブル

U20

11A

U22

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2 mのQDR InfiniBandケーブル

U1

1B

U20

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

U1

0B

U22

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3 mのQDR InfiniBandケーブル

親トピック: RDMAネットワーク・ファブリックのネットワーク配線表

11.6.4 Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張のInfiniBandネットワーク配線

Sun Fire X4270 M2サーバーを収容するOracle Exadata Storage拡張サーバーの次のInfiniBand配線情報を使用します。

Sun Fire X4270 M2 Serverを使用したExadata Storage拡張フル・ラック

表11-44に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-44 Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張フル・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U24

0A

U41

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

0B

U39

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

1A

U37

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

1B

U35

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

2A

U33

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

2B

U31

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

3A

U29

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U24

4A

U27

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U24

5A

U25

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U24

13A

U18

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U24

14A

U16

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U24

14B

U14

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

15A

U12

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

15B

U10

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

16A

U8

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

16B

U6

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17A

U4

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17B

U2

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

0A

U41

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

0B

U39

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

1A

U37

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

1B

U35

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

2A

U33

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

2B

U31

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

3A

U29

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

4A

U27

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U20

5A

U25

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U20

13A

U18

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U20

14A

U16

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U20

14B

U14

Exadata Storage Server

PCIe 3、P1

2メートルのQDR InfiniBandケーブル

U20

15A

U12

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

15B

U10

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

16A

U8

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

16B

U6

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17A

U4

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17B

U2

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

9B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2メートルのQDR InfiniBandケーブル

U20

10B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2メートルのQDR InfiniBandケーブル

U20

11B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2メートルのQDR InfiniBandケーブル

U20

8A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2メートルのQDR InfiniBandケーブル

U20

9A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2メートルのQDR InfiniBandケーブル

U20

10A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2メートルのQDR InfiniBandケーブル

U20

11A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2メートルのQDR InfiniBandケーブル

U1

1B

U20

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3メートルのQDR InfiniBandケーブル

U1

0B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3メートルのQDR InfiniBandケーブル

Sun Fire X4270 M2 Serverを使用したExadata Storage拡張ハーフ・ラック

表11-45に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-45 Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U24

13A

U18

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U24

14A

U16

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U24

14B

U14

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

15A

U12

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

15B

U10

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

16A

U8

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

16B

U6

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17A

U4

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17B

U2

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

13A

U18

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U20

14A

U16

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U20

14B

U14

Exadata Storage Server

PCIe 3、P1

2メートルのQDR InfiniBandケーブル

U20

15A

U12

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

15B

U10

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

16A

U8

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

16B

U6

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17A

U4

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17B

U2

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

9B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2メートルのQDR InfiniBandケーブル

U20

10B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2メートルのQDR InfiniBandケーブル

U20

11B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2メートルのQDR InfiniBandケーブル

U20

8A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2メートルのQDR InfiniBandケーブル

U20

9A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2メートルのQDR InfiniBandケーブル

U20

10A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2メートルのQDR InfiniBandケーブル

U20

11A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2メートルのQDR InfiniBandケーブル

U1

1B

U20

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3メートルのQDR InfiniBandケーブル

U1

0B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

8B

3メートルのQDR InfiniBandケーブル

Sun Fire X4270 M2 Serverを使用したExadata Storage拡張クオータ・ラック

表11-46に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。

表11-46 Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張クオータ・ラックのInfiniBandネットワーク配線

接続元のInfiniBand Switchラック・ユニット ポート 接続先のラック・ユニット 機器のタイプ ポート ケーブルの説明

U24

16A

U8

Exadata Storage Server

PCIe 2、P2

2メートルのQDR InfiniBandケーブル

U24

16B

U6

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17A

U4

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U24

17B

U2

Exadata Storage Server

PCIe 3、P2

3メートルのQDR InfiniBandケーブル

U20

16A

U8

Exadata Storage Server

PCIe 2、P1

2メートルのQDR InfiniBandケーブル

U20

16B

U6

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17A

U4

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

17B

U2

Exadata Storage Server

PCIe 3、P1

3メートルのQDR InfiniBandケーブル

U20

9B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9A

2メートルのQDR InfiniBandケーブル

U20

10B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10A

2メートルのQDR InfiniBandケーブル

U20

11B

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11A

2メートルのQDR InfiniBandケーブル

U20

8A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

8A

2メートルのQDR InfiniBandケーブル

U20

9A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

9B

2メートルのQDR InfiniBandケーブル

U20

10A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

10B

2メートルのQDR InfiniBandケーブル

U20

11A

U24

Sun Datacenter InfiniBand Switch 36スイッチ

11B

2メートルのQDR InfiniBandケーブル

親トピック: RDMAネットワーク・ファブリックのネットワーク配線表
